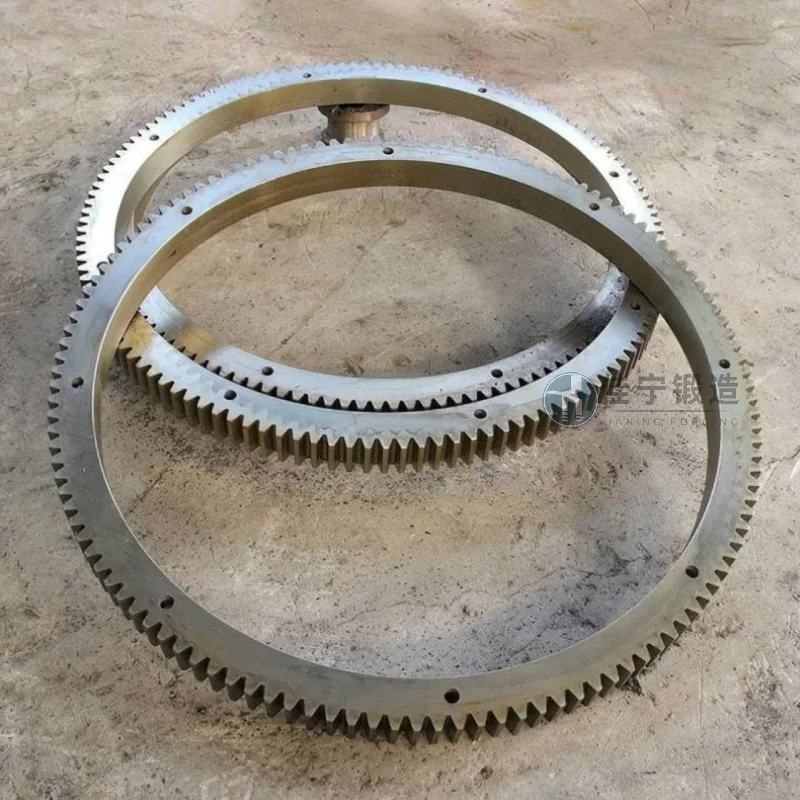

浙江金华输送机械厂齿圈锻件案例

案例简介

某输送机械厂在生产关键传动部件齿圈锻件时，长期面临批量产品尺寸一致性差、内部组织不均匀等问题，导致设备运行中噪声大、使用寿命波动频繁。企业急需一家能稳定交付高性能齿圈锻件的供应商，以保障产线可靠性并降低维护成本。

客户痛点

该厂原有齿圈锻件供应商在材料利用率、锻造精度及热处理工艺上存在明显短板：

• 尺寸偏差过大：锻件外圆、内孔及齿形加工余量不均，后续机加工废品率高达8%；
• 组织密实度不足：调质后硬度分布离散，同一批次产品中局部磨损速率差异超30%；
• 交货周期不可控：因工艺不稳定，多次出现紧急订单延期，影响整机装配计划。

解决方案与产品优势

锦正锻造针对该案例特征，从材料、模具、工艺全链路定制齿圈锻件解决方案：

1. 材料优选与复核：根据齿圈服役工况（中低速重载），选用42CrMoA优质合金钢，每批入厂均做光谱及低倍组织分析，确保化学成分波动控制在国标上限的50%以内。

2. 闭式模锻+多向墩粗：采用闭式模锻工艺，配合合理余量设计，使齿圈锻件外圆加工余量控制在3mm以内，同时通过多向墩粗破除原始铸态枝晶，晶粒度稳定在6级。

3. 分段控温热处理：实施预热—奥氏体化—等温淬火—高温回火的分段曲线，使齿圈表面与心部硬度差小于3HRC，冲击韧性达到40J/cm²以上。

4. 逐件检测与追溯：每件锻件出厂前进行超声波探伤、硬度检测及尺寸全检，并附材质报告与炉号标识，实现从钢坯到成品的全流程追溯。

通过以上措施，锦正锻造帮助该机械厂将齿圈锻件机加工废品率降至1.5%以下，产品使用寿命延长40%，且交货准时率提升至99%。目前该方案已批量应用于该厂多型号输送机械中，运行反馈良好。
