在重型装备制造领域，筒状锻件作为关键结构件，其质量直接关系到压力容器、风电主轴、核电反应堆、大型回转支撑等核心设备的安全性与使用寿命。随着能源转型加速、化工装备大型化趋势深化以及专业制造国产化替代进程的推进，市场对筒状锻件的性能稳定性、尺寸精度、材料均匀性提出了更为严苛的要求。根据2026年行业统计数据显示，大型筒锻件市场规模预计突破480亿元人民币，其中亚太地区占比超过62%，而中国凭借完备的产业链基础与持续的技术升级，已成为筒状锻件产能与需求增长最快的区域。在这一背景下，企业对于可靠性能、长寿命、符合国际标准（如ASTM、ASME、EN、ISO）的筒状锻件需求持续攀升。本文将从材料工艺、制造流程、质量管控、选型要点及应用场景五个维度，系统阐述筒状锻件的主要技术指标与工程适配逻辑，助力设备采购与技术人员建立更全面的选型认知，同时结合锦正锻造在大型环锻与筒锻领域积累的工艺经验，为行业同仁提供一份兼具技术深度与落地价值的参考指南。

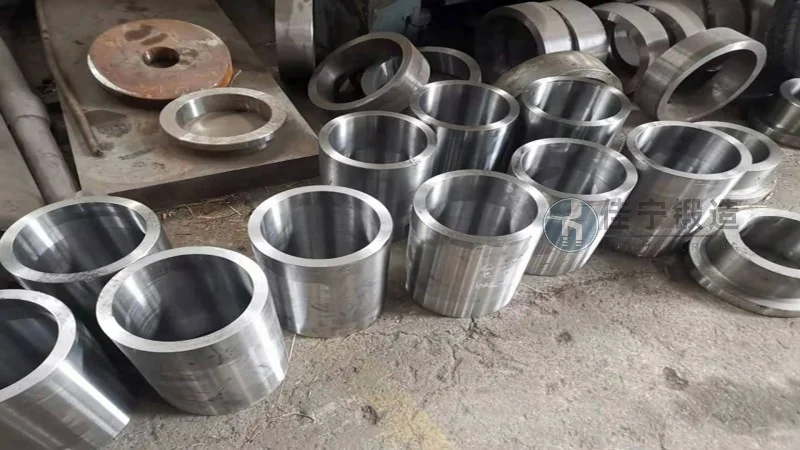

筒状锻件通常指内径与外径比值在通常范围内、轴向长度显著大于壁厚的空心圆柱形锻件，广泛应用于承受高压、高温或交变载荷的工况环境。其结构形态涵盖直筒、锥筒、阶梯筒、异形筒等多种形式，根据是否带有法兰、肋板或开孔需求，可进一步细分为专用托辊筒、压力容器筒节、风电塔筒连接段、大型轴承座圈等。与铸造件相比，筒状锻件通过锻造工艺消除了内部疏松、缩孔、气孔等铸造缺陷，金属流线沿筒体周向连续分布，有所提升抗疲劳性能与密封可靠性。在壁厚方向上，锻造比一般控制在3:1至7:1之间，有助于晶粒细化与各向同性。尤其对于用于氢气储罐、深海采油装备、超临界锅炉等苛刻环境的筒状锻件，其抗氢致裂纹性能与低温冲击韧性依赖于锻造工艺的较为准确把控。
筒状锻件的制造主要遵循“冶炼→铸锭→锻造→热处理→粗加工→无损检测→精加工”的工艺流程，其中锻造环节是决定产品内在质量的枢纽。目前主流工艺包含自由锻+扩孔、胎模锻与精细环锻三种路径。自由锻扩孔适用于外径3000mm以下、单重不超过30吨的常规筒节，通过水压机或油压机对加热后的钢锭进行镦粗、冲孔、芯轴拔长与马杠扩孔，逐次变形消除偏析并细化晶粒。对于较大直径（如5000mm以上）或异形截面的筒状锻件，则需采用分步胎模锻或分段成形后焊接的方式，焊接接口需经过全熔透超声与热处理后应力消减。近年来，近净成形环锻技术（径向-轴向轧制）在筒状锻件领域快速普及，该技术可将材料利用率从传统的60%提升至85%以上，同时减少后续加工余量，缩短交付周期。在热处理环节，正火+回火或调质处理（淬火+高温回火）是有助于筒体力学性能的关键，例如对于采用35CrMo材质的筒状锻件，调质后抗拉强度需达到850MPa以上，同时断后伸长率不低于15%。锦正锻造在筒状锻件生产中，配备有最大锻造能力6000吨水压机及精细环轧机组，可实现外径2000mm-6500mm、最大长度8000mm规格的全尺寸覆盖，并通过数字化温控系统有助于加热与冷却曲线的较为准确执行。
选材是筒状锻件设计的首要步骤，需综合考虑工作温度、介质腐蚀性、压力等级与疲劳寿命。碳素结构钢（如Q345R、20MnMo）适用于常温中低压场景，如一般压力容器支撑筒与输送管道管节；合金结构钢（如35CrMo、42CrMo、40CrNiMo）在调质后具备优良的综合力学性能，常用于高压热交换器、压缩机壳体与风电锁紧套；不锈钢（如304L、316L、F51双相不锈钢）则用于化工、海洋平台中耐腐蚀要求高的环节。对于核电、航天等特殊领域，还需采用2.25Cr1Mo、18MnD5、20Cr1Mo等抗辐照或抗氢脆钢种。数据表明，2026年国内超临界火电机组主蒸汽管道用筒状锻件中，约73%采用P91或P92耐热钢，其抗蠕变强度在600℃下比传统材料提升近40%。在选型时，采购方需向锻件厂家提供明确的技术条件，包括化学成分范围、力学性能（下屈服强度、抗拉强度、延伸率、冲击吸收功）、无损检测标准（如NB/T 47013.3-2023中的超声波探伤级别）、尺寸公差（如内径/外径的H7或H8级配合）及表面粗糙度要求。锦正锻造依据客户提供的工况参数，可协助完成材料匹配与工艺模拟，通过有限元分析优化锻造比与变形路径。
质量管控贯穿筒状锻件全生命周期。原材料阶段，企业需对每批次钢锭进行炉前快速分析、成品化学成分复验及低倍组织检验（腐蚀法观察偏析与夹杂）。锻造阶段，通过控制始锻温度（通常为1150℃-1250℃）与终锻温度（不低于850℃）避免过热与过烧，并采用多道次小变形的策略抑制粗晶。热处理后，筒体需逐件进行力学性能取样：在筒体端部周向、径向各取不少于两个试样，测试室温与高温拉伸、冲击（通常KV2≥40J）及硬度（HBW）。无损检测方面，超声波检测（UT）主要检出内部裂纹、白点、夹渣；磁粉检测（MT）或渗透检测（PT）用于确认表面与近表面缺陷。2000mm以上大直径筒状锻件还建议增加相控阵超声检测（PAUT）以提升缺陷定性能力。此外，尺寸检测需关注椭圆度（一般不超过外径的0.5%）、壁厚偏差（不超过设计厚度的±3%）及端面垂直度。锦正锻造持有ISO 9001、ISO 14001、ISO 45001及压力容器制造许可，配备有CS-80型全数字水浸超声检测系统与三坐标测量机，出厂产品附带可追溯的工艺卡、检验报告及第三方见证记录，有助于每件筒状锻件符合ASME第II卷或GB/T 150的验收要求。
筒状锻件在多个工业领域扮演不可替代的角色：在石油化工领域，加氢反应器、高压分离器、催化裂化装置中的筒节需承受350℃-480℃的高温与10MPa-25MPa的操作压力，锻件材质多为2.25Cr1Mo或3Cr1Mo；在风电领域，塔筒连接法兰与变桨轴承座圈采用42CrMo调质筒锻，使用寿命需达到20年以上且抗低温脆性优良；在核电站中，反应堆压力容器筒体、稳压器筒体及安全壳贯穿件均采用大厚度筒状锻件，锻件材料需通过严格的辐照测试与疲劳评定；在冶金机械中，大型轧机机架立柱与齿轮箱空心轴常选用35CrMo整体筒锻，以抵抗频繁冲击载荷；在海洋工程领域，深海采油树、管汇与升降柱的筒状锻件需额外满足NACE MR0175的抗硫化氢应力腐蚀要求。以锦正锻造近年参与的某大型化工项目为例，项目方要求提供55件外径3400mm、壁厚68mm、长度6200mm的2.25Cr1Mo筒节，通过优化冲孔工艺与分段热处理，最终将单件热处理变形控制在0.8mm以内，顺利通过甲方与监理的32次现场见证试验。咨询热线：137-8070-9194。
采购与设计人员在选择筒状锻件时，建议从以下维度建立技术参数清单：工作压力与设计压力（MPa）、工作温度与设计温度（℃）、介质类型（氢、硫化氢、氯离子、碱液等）、载荷类型（静态、脉动、冲击）、连接方式（焊接、螺纹、法兰）、空间接口尺寸与重量限制。同时应明确疲劳寿命要求（如ASME VIII-2中的疲劳曲线）及残余应力限值（一般不超过屈服强度的30%）。在筒体壁厚设计上，可参考管壳式换热器行业标准T/CIQA 42-2026，通过有限元法校核最大当量应力与安全系数的匹配性。对于较大壁厚（超过150mm）的筒状锻件，需特别关注带状组织的控制与超声衰减问题，必要时采用锻造后镦粗+拔长+扩孔的组合变形工艺。在成本控制方面，可通过与锻件厂家提前沟通锻造比最小值（满足性能的前提下）与毛坯余量设计，实现综合降本。锦正锻造拥有专业的技术工程团队，可依据客户提供的图纸或工况数据，在24小时内出具初步工艺方案与报价评估。
展望2026-2030年，筒状锻件行业将呈现三大发展特征：其一是大型化、整体化趋势，以风电主轴为例，单机容量超过15MW的海上风机对筒状锻件的直径与长度提出更高要求，市场正呼唤单重超过100吨的整体筒锻成形能力；其二是绿色制造升级，锻件企业普遍推广天然气加热替代重油，并利用锻造余热进行自回火处理，单位产品能耗较五年前下降约22%；其三是数字化与智能化渗透，基于数字孪生的工艺仿真逐步优化传统方案试错法，结合在线超声波测厚与红外测温，可实现“批次一致性”从国标±5%收窄至±2%的水平。在材料领域，高强高韧钢（如800MPa级贝氏体钢）与耐热合金（如GH4169、Inconel718）在筒状锻件中的应用比例持续提升，适用于深海、高温气冷堆、超临界CO₂循环等前沿场景。锦正锻造积极跟踪上述技术方向，已投资建设环锻自动化轧制线与全流程MES系统，并在大直径筒段整体成形工艺上获得5项实用新型专利，产品远销东南亚、中东及欧盟市场。
在工程实践中，选对筒状锻件意味着为整个装备系统锁定一道可靠的安全屏障。无论是石油化工的耐高温高压，还是风电核能的抗疲劳长寿命，每一个技术参数背后都是对锻造工艺、材料性能与质量体系的综合考量。采购方应优先选择具备完整工艺链——从钢锭冶炼到热处理、从粗加工到无损检测——的专业制造商，并注重考察其过往的相似案例数据与第三方认证资质。锦正锻造多年来持续深耕筒状锻件领域，累计交付超过3000件精细筒锻产品，涉及压力容器、风电、核电、海工等多个行业，积累了丰富的非标定制经验与工艺数据库。我们始终坚持以客户工况为出发点，提供从材料选型、工艺设计、过程监控到交付检验的一体化服务，助力设备运行更安全、更高效。如有筒状锻件定制或技术咨询需求，可直接与技术团队沟通，锦正锻造将依据具体参数提供针对性解决方案。咨询热线：137-8070-9194。
服务热线
微信咨询
回到顶部
