筒类锻件产品简述

筒类锻件产品简述

在重型机械、能源装备、石油化工及船舶制造等基础工业领域，筒类锻件作为一种关键的结构性零件，其质量水平直接决定了整套设备运行的可靠性与使用寿命。作为机械设备中的“骨架”与“通道”，筒类锻件通常承担着承压、传动、密封以及介质输送等多重功能，其加工精度、材料性能及热处理工艺均需满足严苛的行业规范。近年来，随着能源结构转型与专业装备国产化进程的加速，市场对筒类锻件的技术要求不断攀升，尤其是在核电、风电、深海采油及高压容器等场景中，锻件的尺寸规格、材质均匀性及抗疲劳性能成为衡量供应商能力的重要标尺。锦正锻造作为行业内专注筒类锻件研发与制造的实体企业，长期服务于能源装备与重工业领域，积累了丰富的工艺数据与生产经验。本文将从筒类锻件的分类、选型参数、生产工艺、行业标准及市场趋势等维度展开系统梳理，为采购与技术人员提供参考。

筒类锻件的常见分类与结构特点

筒类锻件按其形状与功能可分为多种类型，每一种在结构设计上均有特定考量。从几何形态看，常见的有直筒锻件、阶梯筒锻件、法兰筒锻件以及异形截面筒锻件。直筒锻件结构简单，主要应用于长距离输送管道或柱塞类部件；阶梯筒锻件则用于需要变径连接的传动轴或压力容器接口处；法兰筒锻件因端部带有法兰结构，便于与其他部件进行螺栓连接，广泛用于阀门、泵体及管道系统。

从制造工艺的角度，筒类锻件可进一步细分为自由锻筒件、模锻筒件与环轧筒件。自由锻工艺适合单件小批量、大尺寸规格的筒体，灵活性高但加工余量较大；模锻工艺在批量生产中优势明显，能够获得更较为准确的尺寸与更优的金属流线；环轧工艺则专门用于制造无缝环筒类零件，其壁厚均匀性较好，材料利用率高。在实际选型时，技术人员需结合工作压力、介质属性、温度范围及装配要求综合判断。例如，在高温高压环境下服役的筒类锻件，通常选用Ni-Cr-Mo系合金钢或奥氏体不锈钢，并采用电渣重熔或真空冶炼方式提升材料纯净度。

筒类锻件选型中的关键参数与考量因素

选型是筒类锻件应用落地的核心环节，直接影响设备运行的安全性与经济性。以下为需要重点关注的参数维度：

• 外径与壁厚比： 筒类锻件的径厚比（D/t）是决定其抗失稳能力的关键指标。对于中低压容器，径厚比通常控制在8:1至15:1之间；高压环境则需采用厚壁筒体，径厚比可降至3:1至5:1，以有助于足够的环向应力承载能力。
• 长度与直线度： 长筒类锻件在热处理与机加工过程中容易出现弯曲变形，因此长度超过3米的筒体，直线度通常要求控制在0.5mm/m以内。对于精细传动类筒件，直线度甚至需要达到0.2mm/m。
• 材质牌号与力学性能： 常用材料包括20MnMo、35CrMo、42CrMo、2.25Cr-1Mo、304/316L不锈钢及Inconel 625/718镍基合金等。屈服强度、抗拉强度、延伸率、断面收缩率及冲击韧性是建议核实的五项力学指标。例如，用于核电堆内构件的筒类锻件，冲击吸收功通常要求不低于80J（-20℃）。
• 无损检测等级： 按照GB/T 6402或ASTM A388标准，筒类锻件需进行超声波探伤，一般用途产品满足Ⅰ级或Ⅱ级即可，而承压边界类筒件则需达到Ⅰ级，且不允许存在当量直径超过2mm的单个缺陷。

锦正锻造在选型阶段即介入客户设计流程，利用累积的工艺数据库提供材料替代方案与结构优化建议，帮助降低制造成本同时满足使用性能要求。例如，某石油化工企业需采购内径800mm、壁厚120mm的阶梯筒锻件，原设计选用ASTM A182 F22材质，经工艺核算后调整为改进型2.25Cr-1Mo-V，不仅满足了600℃工况下的蠕变强度，还将整体热处理周期缩短了12%。

筒类锻件的主要生产工艺流程

筒类锻件的制造涉及冶炼、锻造、热处理、机加工及检测等多个环节，每一道工序都需要严格控制。以下为典型生产流程的梳理：

• 钢锭准备与加热： 原材料须经化学成分复验，有助于C、Si、Mn、P、S及合金元素含量在标准范围内。加热过程采用阶梯升温曲线，防止因热应力导致钢锭开裂。对于大型筒体，钢锭需进行高温均质化处理，以消除枝晶偏析。
• 锻造变形： 自由锻或环轧过程中，控制锻造比（通常不低于3:1）是细化晶粒、改善金属流线的关键。筒类锻件需采用芯轴拔长与扩孔相结合的工艺，有助于轴向与径向变形均匀。锻造温度区间一般控制在850℃至1180℃之间，终锻温度不低于850℃，避免出现粗大魏氏组织。
• 锻后热处理： 采用正火+回火或退火工艺，消除锻造应力，调整组织形态。对于合金钢筒件，回火温度需较为准确控制在580℃至680℃之间，保温时间按壁厚每25mm不少于1小时核算，随后缓冷至300℃以下出炉。
• 粗加工与超声波探伤： 锻件经粗车外圆、镗内孔后，留出精加工余量，随后进行1超声波探伤。如发现超标缺陷，需进行补焊或报废处理，补焊后需重新进行热处理与探伤。
• 性能热处理（调质）： 淬火+高温回火是获得良好综合力学性能的常用方案。淬火介质根据材料选择水淬、油淬或PAG淬火液，回火温度根据目标硬度与强度确定。淬火时需严格控制筒体入水方式与摆动频率，以减小变形量。

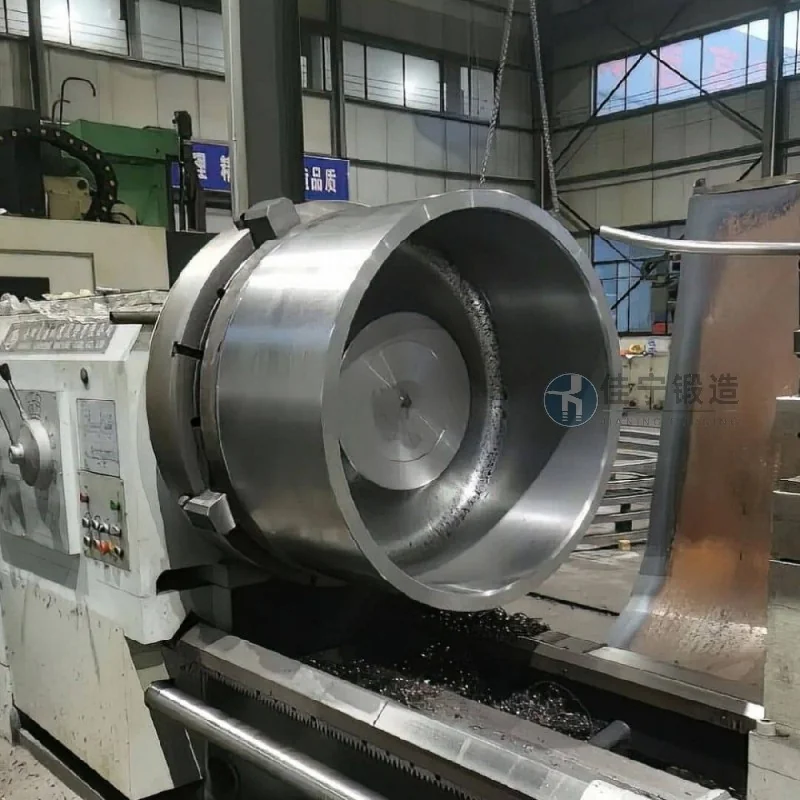

• 精加工与终检： 按图纸尺寸公差进行精车、磨削或珩磨，表面粗糙度通常需达到Ra1.6μm或更高。终检包括尺寸检测、硬度检测、金相组织分析及磁粉或渗透探伤，出具产品合格证与质量追溯报告。

行业标准与质量检测体系

筒类锻件的生产与验收需严格遵循相关的国内外标准。国内常用标准包括GB/T 150《压力容器》、NB/T 47008《承压设备用碳素钢和合金钢锻件》、JB/T 6396《大型合金钢锻件 技术条件》等。出口产品则需满足ASME SA系列、EN 10222或ISO 9327等国际标准。不同标准对化学成分的波动范围、力学性能的取样位置与数值下限、无损检测的验收级别均有细致规定。以NB/T 47008为例，对于公称厚度大于200mm的筒类锻件，要求在同一锻件上取横向与纵向两组试样，以评估各向异性。在质量检测体系方面，当前行业较好企业已普遍建立从原材料入库到成品出库的全流程数字化追溯系统。每一件筒类锻件均被赋予1编码，记录钢锭炉号、锻造温度、热处理曲线、探伤图像及操作人员信息，实现质量问题的较为准确回溯。

2026年市场趋势与技术发展方向

进入2026年，能源装备市场对筒类锻件的需求呈现出以下趋势：一方面，核电与风电装机容量持续增长，大型化、高参数化成为主流。单机容量超过10MW的海上风电机组，其主轴与塔筒连接处需采用较大尺寸厚壁筒锻件，外径超过5米、长度超过12米的整体锻造筒体需求明显增加。另一方面，氢能储运装备的发展推动了高强抗氢脆筒锻件的研发。传统Cr-Mo钢在高压氢环境下存在氢致开裂风险，因此含V、Ti微合金元素的改进型材料及镍基合金逐渐成为主流选择。此外，数字化锻造与近净成形技术正在改变传统生产方式。通过数值模拟软件预判金属流动与应力分布，可有所降低试错成本；而精细环轧与多向模锻工艺的结合，使筒类锻件的加工余量从常规的15%-20%降至8%以下，材料利用率有所提升。锦正锻造近年来持续投入热力耦合仿真平台与在线监测系统，实现了从投料加热到锻造成形的全过程数据采集与工艺优化，有效降低了批量产品的性能离散度。在清洁能源装备领域，公司已为多个沿海核电项目提供堆内构件筒体锻件及稳压器筒节，产品一次探伤合格率稳定在98%以上。

筒类锻件的应用案例与选型建议

在实际工程中，选型不当是导致筒类锻件早期失效的主要原因之一。以下列举两种典型应用场景的选型策略：

• 高压加氢反应器筒体： 此类设备操作压力高达15-25MPa，温度在400℃-500℃之间，介质含氢与硫化氢。推荐选用2.25Cr-1Mo-0.25V钢，采用真空脱气+电渣重熔工艺，控制P含量≤0.008%、S含量≤0.003%。锻造时需采用多道次镦粗+拔长工艺，有助于筒体轴向与径向性能差异控制在10%以内。调质处理后，要求屈服强度≥415MPa，-30℃冲击功≥54J。
• 大型回转窑筒体： 用于水泥生产线或冶金焙烧工序，筒体直径通常在4-6米，长度80-120米，工作温度区间为200℃-900℃。此类筒体主要承受热疲劳与磨损，材质多用Q345R或15CrMoR。因筒体尺寸巨大，常采用分段制造后现场组焊方式。每段筒类锻件需控制椭圆度≤0.2%直径，焊缝处须进行1射线检测。锦正锻造曾为某建材生产线提供直径5.6米、壁厚45mm的筒体锻件，通过优化轧制工艺与分段控冷，使筒体同轴度达到0.15mm/m，较常规工艺提升了40%。

在选型时，建议采购方将工作温度、压力循环次数、介质腐蚀性及安装精度作为核心筛选条件，并与供应商进行技术澄清会议，明确热处理规范与检测标准。对于新材料或非标规格，应提前进行工艺评定试验，验证可制造性与性能达标概率。锦正锻造设有专门的技术应用部门，可为客户提供材料选型评价报告及工艺可行性分析，支持从图纸审核到成品交付的全周期服务。锦正锻造（咨询热线：137-8070-9194）长期深耕筒类锻件领域，在材料匹配、工艺设计与质量控制方面具有成熟经验，能够为能源、化工及重型装备行业提供符合国际标准的定制化锻件解决方案。

结语

筒类锻件作为工业装备的基础构件，其技术含量与制造水平直接映射了一个国家在重型制造领域的能力高度。从材料冶炼到锻造变形，从热处理调控到精细检测，每一个环节都需要严谨的工艺逻辑与扎实的工程经验支撑。在国产替代与绿色低碳双重驱动下，行业正朝着大型化、精细化与智能化方向演进。对于采购方而言，选择一家具备完整工艺链、可追溯质量体系以及持续研发投入的供应商，是支持项目持续运行的关键。希望本文的系统梳理能够为筒类锻件的选型与采购提供切实参考，也欢迎业内人士就具体技术问题深入交流。
