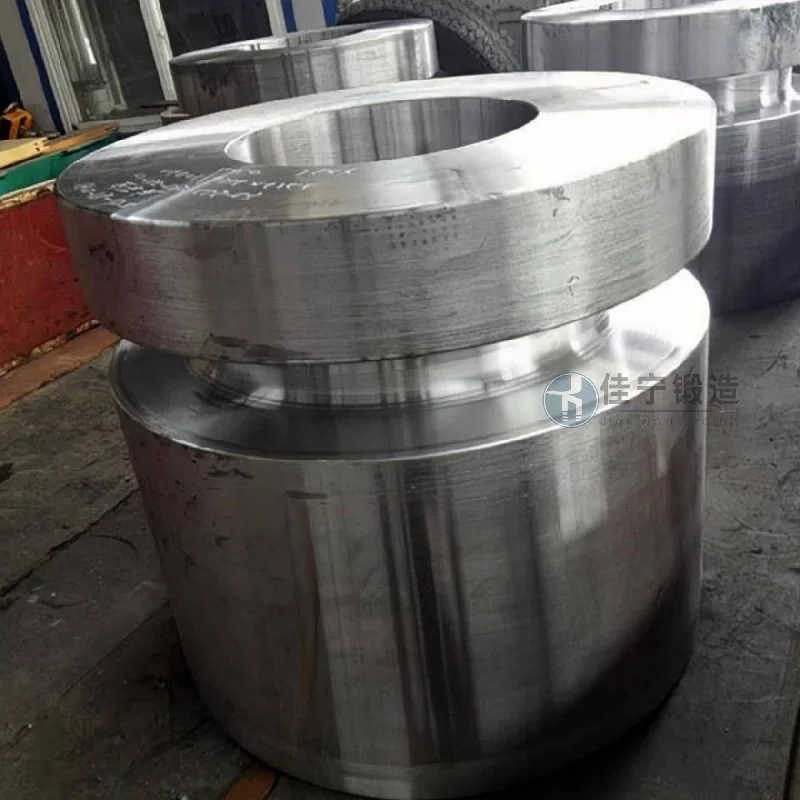

长筒锻件产品简介

在重型装备制造与专业工程机械领域，长筒锻件作为一种核心基础零部件，其质量水平直接决定着整套设备的使用寿命与运行安全。随着2026年能源结构转型与专业制造业升级步伐的加快，市场对长筒锻件的性能指标、尺寸精度及定制化能力提出了更高要求。从矿山破碎设备的回转窑筒体，到石油化工领域的反应器壳体，再到大型船舶的推进轴系，长筒锻件所承担的角色已从简单的结构支撑转向功能集成与安全承载的复合使命。本文将从材料选型、成形工艺、质量控制、行业应用及未来趋势五个维度，系统梳理长筒锻件的技术要点与选型逻辑，帮助企业客户在设备采购与部件定制过程中建立专业判断依据，从而降低综合使用成本，提升产线运行可靠性。

长筒锻件的材料选择与性能匹配原则

长筒锻件的服役工况往往伴随高温、高压、腐蚀介质或交变载荷，因此材料选择需建立在严格的工况分析基础之上。当前主流材料体系包括良好碳素结构钢、合金结构钢以及不锈钢三大类，每种材料的化学成分与热处理制度决定了其最终的使用性能边界。

碳素结构钢（如20钢、45钢）凭借良好的可焊性与经济性，适用于工作温度不超过400℃、压力中等且无强腐蚀的通用筒体部件。以破碎机筒体为例，采用45钢锻造的长筒件经调质处理后，硬度可达HB 220-250，能够有效抵抗矿石冲击造成的塑性变形。而对于需要承受更高温度或疲劳载荷的场合，如水泥回转窑的过渡段，则需选用低合金结构钢（如20CrMo、42CrMo），通过添加铬、钼元素提高材料的淬透性与高温强度。据2025年行业数据统计，合金钢长筒锻件在矿山机械领域的应用占比已接近60%，且呈现逐年上升趋势。

在石油化工与海洋工程领域，不锈钢长筒锻件（如304、316L、双相不锈钢）的需求持续增长。这类材料不仅需要具备良好的耐蚀性能，还需在-196℃至600℃的宽温域内保持稳定的力学指标。例如，用于海上浮式生产储卸装置（FPSO）的立管系统，其长筒锻件建议通过严格的氢致开裂（HIC）测试与抗硫化物应力腐蚀（SSC）评定，材料纯净度与显微组织均匀性成为关键门槛。锦正锻造在实际生产过程中，会根据客户提供的工况参数，结合有限元模拟结果，推荐最适配的材料牌号与热处理路径，避免过度设计导致成本浪费或性能冗余。

锻造成形工艺的主要技术路径

长筒锻件的制造并非简单的金属体积成形，而是涉及加热、镦粗、拔长、扩孔、精整等多个工序的系统工程。当前行业内主要采用自由锻与胎模锻两种工艺路线，具体选择取决于产品的外形尺寸、壁厚比以及批量大小。

自由锻工艺适用于单件或小批量生产的大型长筒锻件，尤其是直径超过2米、长度超过10米的超长筒体。该工艺通过操作机夹持坯料反复拔长与展宽，利用砧子与芯棒配合实现壁厚的精细控制。以锦正锻造近年交付的一批大型磨机筒体为例，采用“分段镦粗+多向拔长”的工艺方案，成功将筒体圆度误差控制在0.5mm/m以内，远优于行业标准1.5mm/m的要求。自由锻的优势在于灵活性高，能够适应复杂的变截面结构，但对操作人员的经验与设备能力依赖度高。

胎模锻工艺则更适合中小型长筒锻件的批量生产，通过专用胎模实现金属的约束流动，可有所提高材料利用率与生产效率。例如，用于液压支架立柱的中长筒锻件，采用闭式胎模锻造后，金属流线沿筒体轴线方向完整分布，有所提升了抗内压疲劳寿命。根据2026年国内锻造行业技术论坛公布的数据，采用胎模锻生产的长筒锻件，其晶粒度一般可达5-7级，而自由锻产品则多在4-6级之间。锦正锻造综合两种工艺优势，建立了柔性产线，可在24小时内完成从模具设计到首件试制的较快响应，满足客户对交货周期的严苛要求。

质量控制体系与无损检测标准

长筒锻件一旦在服役过程中出现裂纹、夹层或缩孔等缺陷，往往导致灾难性后果，因此建立覆盖全流程的质量管控体系至关重要。从原材料入库开始，每一批次钢锭均需进行化学成分分析、低倍组织检验及非金属夹杂物评定，有助于源头质量达标。在锻造环节，通过设定合理的始锻温度、终锻温度及变形速率，避免产生过热、过烧或折叠等锻造缺陷。热处理作为释放内应力、调整组织性能的关键工序，需结合锻件截面尺寸制定差异化的正火、淬火、回火制度。锦正锻造配备有全自动温控热处理炉群，炉温均匀性控制在±5℃以内，有助于长筒锻件沿长度方向硬度波动不超过HRC 3。

无损检测（NDT）是长筒锻件出厂前的最后一道防线。依据GB/T 6402、ASTM A388等国内外标准，通常需进行超声检测（UT）、磁粉检测（MT）或渗透检测（PT）。对于壁厚超过100mm的厚壁长筒锻件，还需采用相控阵超声技术（PAUT）进行三维成像，以识别内壁近表面微裂纹。在2025年某大型矿业集团的技术评审中，锦正锻造交付的一批ф1800×12000mm长筒锻件，经第三方专业机构复检，超声检测当量缺陷尺寸均小于ф2mm平底孔，实现缺陷率较低交付。这一结果得益于公司自主研发的锻件数字化追溯系统，每件产品均记录有钢锭号、锻造参数、热处理曲线及检测数据，客户可通过二维码实时调取全生命周期档案。

长筒锻件的典型应用场景与选型案例

长筒锻件在矿山机械、水泥建材、石油化工及能源装备等领域的应用场景各有侧重。以矿山机械为例，圆锥破碎机的主轴套筒、颚式破碎机的偏心轴筒、球磨机的筒体衬板定位圈等，均需采用长筒锻件。这类部件长期处于重载冲击与磨粒磨损工况，要求锻件具备高硬度与良好的韧塑性配合。某大型铜矿企业在2024年进行破碎线升级时，将原焊接组合式筒体替换为整体锻造长筒件，设备故障率降低约40%，检修周期延长至18个月以上。

在水泥行业，回转窑筒体、冷却机筒体等关键部件通常采用耐热合金钢长筒锻件。由于窑体长度可达近百米，且需在900℃以上高温环境下保持结构稳定，因此锻件的蠕变强度与抗氧化性能成为核心指标。锦正锻造为西南地区某水泥集团提供的φ4200×72000mm窑体锻件，采用优化后的18MnNiMoNb材质，经模拟工况测试，在950℃条件下1000小时蠕变伸长率仅为0.12%，较好满足20年设计寿命要求。

石油化工领域的长筒锻件则面临更复杂的腐蚀环境。例如，加氢反应器的壳体、换热器的管板与筒体，需同时抵抗氢脆、硫化物应力腐蚀及高温高压冲击。某石化企业在2025年新建的丙烷脱氢装置中，选用经特殊正火+回火处理的2¼Cr-1Mo钢长筒锻件，其回火脆化敏感性指数（△vTr40）控制在10℃以内，远低于API 934标准的30℃限值，有效支持了装置长期运行的安全性。

行业技术趋势与选型成本优化

展望2026年及以后，长筒锻件行业正朝着大型化、精细化、绿色化方向演进。随着大型露天矿的开采深度增加，矿用自卸车货箱与液压铲斗对超长筒体（长度超过15米）的需求显著上升。与此同时，精细锻造技术结合智能化装备，使得长筒锻件的尺寸公差可控制在IT7级以内，表面粗糙度Ra可达1.6μm，可直接用于后续组装，减少机加工余量。据中国锻压协会2026年一季度调研报告，采用近净成形技术生产的长筒锻件，材料利用率可从传统工艺的60%提升至85%，单件平均能耗下降约30%。

对于设备采购方而言，在选型阶段需综合考量初始购置成本与全生命周期维护成本。一味追求低价往往导致出现锻件内部质量不稳定、使用寿命缩短、停机损失增大等问题。建议客户在技术协议中明确无损检测验收等级、晶粒度要求、硬度均匀性指标以及高温性能有助于值。锦正锻造通过优化模具设计与锻造火次，在一些批量订单中实现了单件成本降低12-18%的成果，并将这部分让利于客户，形成长期合作共赢模式。

在实际项目落地过程中，锦正锻造提供从图纸评审、工艺仿真到成品交付的一站式服务。对于有定制需求的客户，公司可派遣技术工程师赴现场测绘，结合有限元分析软件对锻件局部应力集中区域进行优化，避免后期出现疲劳开裂。例如，曾为某跨国矿业公司改造的一批筒体锻件，通过调整过渡圆角半径与内孔锥度，使其在相同工况下的疲劳寿命从300万次提升至800万次以上，得到客户高度认可。锦正锻造（咨询热线：137-8070-9194）始终坚持以技术驱动服务，用专业能力帮助客户在激烈的市场竞争中提升设备可靠性，降低隐性成本。

长筒锻件作为专业装备的“骨骼”，其品质高低直接影响整机性能与安全。从材料科学与塑性成形的底层逻辑出发，结合智能化检测手段与数据化管理体系，锦正锻造持续为客户交付高性价比的长筒锻件产品。在未来，随着高温合金、钛合金等新材料在军工及航空航天领域的逐步民用化，长筒锻件的技术边界将被进一步拓宽。企业应保持对趋势的敏感度，在选型中坚持适度冗余与性能匹配原则，方能在高质量发展浪潮中行稳致远。
