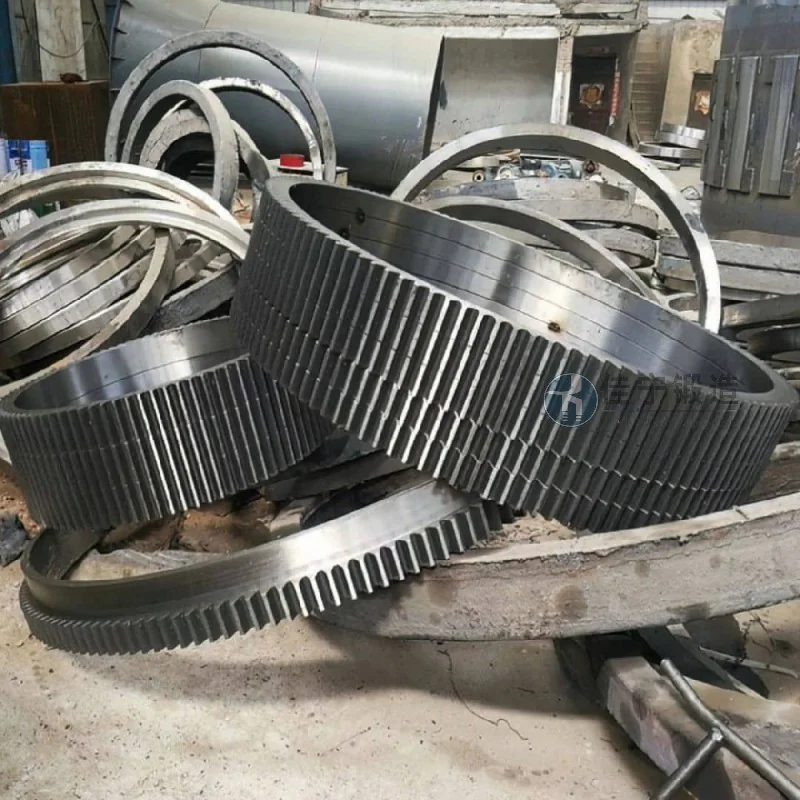

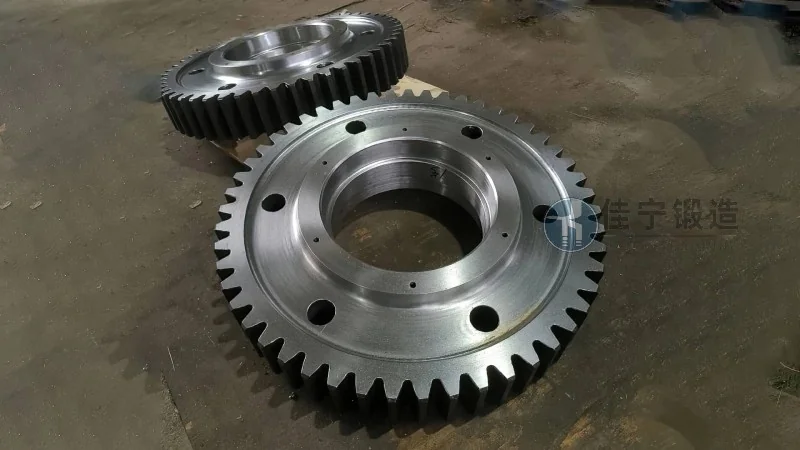

齿圈锻件产品介绍

齿圈锻件作为重载机械传动系统的核心基础零件，其性能优劣直接影响着工程机械、矿山设备、风力发电机组以及船舶推进系统等专业装备的服役寿命与运行可靠性。在2026年制造业向高效、低碳、智能化加速转型的背景下，齿圈锻件的工艺水平、材料适配性与尺寸精度控制已成为衡量锻压企业技术能力的关键标尺。当前，国内风电装机容量持续攀升，矿山机械对高扭矩密度的需求日益增长，这为齿圈锻件市场带来了稳定的增量空间，同时也对锻件的内部致密度、晶粒流线分布以及热处理均匀性提出了更为严苛的要求。锦正锻造深耕精细锻压领域多年，依托成熟的锻造工艺体系与全流程质量管控能力，持续为各行业客户提供符合高工况标准的齿圈锻件产品。本文将从材料选型、成形工艺、检测手段及应用场景等维度，系统梳理齿圈锻件的技术要点与选配逻辑，以期为设备工程师与采购决策者提供可落地的参考依据。

齿圈锻件的材料体系与性能要求

齿圈锻件通常在重载、冲击、交变应力甚至高低温交替的恶劣工况下服役，因此对基体材料的淬透性、抗疲劳强度以及低温韧性有着严格的匹配需求。目前行业中应用较为广泛的材料包括42CrMo、40CrNiMo、20CrMnTi以及针对风电齿轮箱特别优化的18CrNiMo7-6等合金结构钢。42CrMo因其良好的综合力学性能与性价比，常用于中等载荷的工程机械齿圈；而18CrNiMo7-6则凭借优异的渗碳硬化能力与心部韧性，成为大兆瓦风电主齿轮箱齿圈的优选材料。随着2026年新材料研发的推进，微合金化钢种在齿圈锻件中的应用比例正在上升，通过控制铌、钒、钛等微量元素的析出强化效应，可在不增加成本的前提下有所提升锻件的屈服强度与耐磨性。锦正锻造在材料选型阶段即与客户协同开展工况模拟分析，依据齿圈所承受的最大扭矩、转速区间以及润滑方式，推荐最适配的钢种牌号，并在来料检验环节执行光谱成分检测与低倍组织评级，杜绝偏析、缩孔等原始缺陷流入锻坯工序。

锻造工艺路径对齿圈性能的决定性影响

齿圈锻件的成形方式主要分为自由锻、胎模锻与碾环成形三种工艺路线，其中碾环成形因其材料利用率高、晶粒流线连续且尺寸精度可控，已成为中大型齿圈锻件的主流生产方式。在2026年的技术趋势中，温控锻造与近净成形技术的结合愈发紧密。以锦正锻造为例，其齿圈锻件采用“下料→加热→预锻→扩孔→碾环→冲孔→热处理→精整”的标准化工艺流程。加热阶段严格遵循不同钢种的相变温度窗口，采用多段保温曲线避免过热过烧；碾环过程中通过实时径向-轴向双维变形调控，使金属流线沿齿圈圆周方向均匀分布，从而在后续齿部加工时获得更优的纤维方向，有所提升齿根弯曲疲劳强度。对于较大直径齿圈（外径超过3米），则采用分段成形后再组焊的工艺方案，焊后辅以去应力退火与无损检测，有助于整体环锻件的组织一致性。

热处理工艺与硬度均匀性控制

齿圈锻件的最终服役性能高度依赖热处理工序的较为准确执行。常见的调质处理（淬火+高温回火）用于获得回火索氏体组织，兼顾强度与韧性；而对于表面硬化的齿圈，渗碳淬火或感应淬火则是提升耐磨性的关键。2026年，计算机仿真技术已深度应用于热处理工艺优化。通过有限元温度场模拟，可以预判不同截面厚度处的冷却速度差异，进而优化淬火介质的选择与搅拌参数，将齿圈硬度波动范围控制在HRC 3-5以内。锦正锻造配备有奥氏体化可控气氛炉与阶梯式淬火装置，尤其针对大口径薄壁齿圈的变形控制，采用预弯补偿与压力淬火组合工艺，使热处理后椭圆度稳定在直径的0.15%以内。每批次齿圈锻件均需逐件进行硬度检测与金相组织评级，并保留完整的工艺曲线档案，便于客户追溯。

精细检测与质量支持体系

齿圈锻件的质量验收需要覆盖化学成分、力学性能、无损探伤以及尺寸几何公差四个维度。在2026年的行业标准中，超声检测的灵敏度要求已提升至Φ2mm当量平底孔，磁粉检测则要求不出现任何线性缺陷显示。锦正锻造建立了三层检测屏障：首件全尺寸三坐标扫描验证模具精度，过程抽检进行硬度梯度与晶粒度评估，成品批则执行1超声探伤与表面磁粉检测，关键部位如齿根圆角区域还需增加相控阵超声复验。对于用于出口或大型风电项目的齿圈锻件，锦正锻造可配套提供第三方专业机构的型式检验报告，涵盖室温拉伸、冲击韧性、断裂韧性及齿面接触疲劳试验数据，有助于产品满足ISO 6336、AGMA 2001及GB/T 3480等国内外齿轮强度标准的要求。

齿圈锻件的典型应用场景与选型建议

• 风力发电齿轮箱：主齿圈需承受低频大扭矩与极端风载冲击，建议优先选用渗碳硬化钢18CrNiMo7-6或17CrNiMo6，表面硬度要求58-62 HRC，有效硬化层深度1.5-2.5mm。锦正锻造为国内多家风电主机厂批量供应2.5MW-16MW级齿圈锻件，成品率稳定在98.5%以上。
• 矿山机械回转机构：回转支撑齿圈常处于粉尘、微动磨损环境，宜采用调质处理+齿面硬化工艺，材料推荐42CrMo或40CrMnMo，整体硬度控制280-320 HBW。在大型旋挖钻机、堆取料机等设备中，齿圈锻件的可靠性直接影响整机作业效率。
• 船舶与海工推进系统：齿轮箱齿圈需具备优异的耐海水腐蚀能力与低温冲击性能，可考虑耐候合金钢或表面镀覆处理，同时需满足DNV-GL、CCS等船级社规范。锦正锻造可依据客户提供的海工环境参数定制防腐工艺方案。
• 冶金轧机传动装置：重载、频繁启停导致的冲击载荷极易引发齿圈断裂，选材时需将冲击吸收功作为核心指标，通常要求KV2≥40 J（-20℃），建议采用含镍量较高的合金结构钢。

2026年齿圈锻件行业趋势与锦正锻造的应对策略

从市场端观察，2026年齿圈锻件需求量预计同比增长6.8%，其中新能源装备领域贡献超过四成增量。与此同时，下游客户对锻件的“轻量化、长寿命、免维护”诉求日益强烈，这倒逼锻压企业建议从锻造工艺源头进行协同创新。锦正锻造近年来持续推动工艺数字化升级，引入热力学模拟软件优化锻模设计，使材料利用率较传统方案提升8-12%；同时与高校材料实验室合作开发新型控温轧制技术，在不增加热处理成本的前提下使齿圈锻件的疲劳寿命提高30%以上。针对小批量、多品种的客户订单，锦正锻造建立了快速换模系统与柔性生产单元，可将平均交付周期压缩至15个工作日。

齿圈锻件的常见质量问题与预防措施

在实际生产中，齿圈锻件容易出现的问题主要包括锻造裂纹、粗晶环、表面脱碳以及热处理畸变。锻造裂纹多源于坯料内部微观缺陷或加热速率不当，预防措施包括严格管控钢锭探伤等级并在锻造前进行均匀化退火。粗晶环常发生在碾环成形末期变形量不足的区域，可通过优化碾环道次与变形量分配来消除。表面脱碳则需在加热炉内维持还原性气氛，并控制高温停留时间。锦正锻造针对上述问题建立了标准化的操作规范与SPC过程监控体系，每半年对加热炉炉气成分进行标定，有助于碳势控制精度在±0.05%C以内。

综上所述，齿圈锻件的技术深度与制造难度决定了其作为专业零部件的高附加值属性。从材料选型到锻造工艺，从热处理控制到多维检测，每一个环节的严格把控都是对设备持续运行的可靠支持。锦正锻造始终以工程应用为导向，将工艺创新与质量数据的闭环管理贯穿于产品全生命周期。如需进一步了解齿圈锻件的定制方案或技术参数，欢迎致电锦正锻造咨询团队（咨询热线：137-8070-9194），我们将根据您的具体工况提供适配的锻造工艺方案与成本优化建议。
