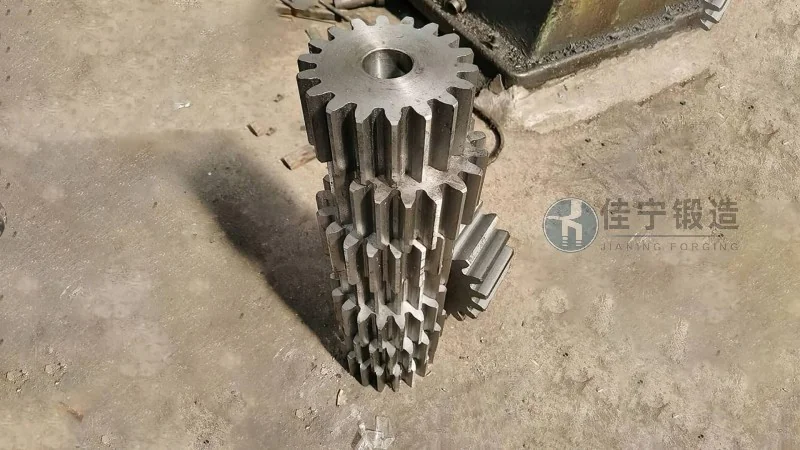

在机械传动系统与重载装备制造领域，齿轮锻件作为核心动力传输部件，其性能直接决定了设备的使用寿命与运行可靠性。碳钢齿轮锻件凭借材料可获得性高、成本适中、综合力学性能优良等特点，长期占据工业齿轮市场的重要份额。从工程机械变速箱到矿山破碎机驱动系统，从风力发电偏航机构到船舶推进传动链，碳钢齿轮锻件的应用场景覆盖了国民经济的众多关键领域。随着2026年高端装备制造向智能化、轻量化方向持续演进，行业对齿轮锻件的内在质量、精度等级与疲劳寿命提出了更高要求。本文旨在系统梳理碳钢齿轮锻件的材料体系、锻造工艺、热处理规范、检测标准及选型要点，并结合企业实际生产经验，为采购工程师与技术决策者提供可落地的技术参考。
碳钢齿轮锻件的核心价值在于通过锻造工艺消除铸态组织的疏松与缺陷，使金属流线沿齿廓方向有序分布，从而显著提升齿轮的抗弯强度与接触疲劳抗力。与普通铸钢件或焊接件相比，经锻造+调质+齿面感应淬火处理的碳钢齿轮锻件，其许用接触应力可提升20%‑35%，在高负荷工况下的失效概率大幅降低。锦正锻造深耕齿轮锻件领域多年，积累了成熟的碳钢锻造与热处理技术体系，下文将分模块剖析碳钢齿轮锻件的技术细节，助力用户精准选型。
碳钢齿轮锻件常用材料主要包括优质碳素结构钢与碳素工具钢两大类，其中以中碳钢及中碳合金钢的应用最为广泛。材料的含碳量直接影响齿轮的淬透性、回火稳定性及最终硬化层深度。45钢（GB/T 699‑2015标准对应牌号U20452）是中小模数碳钢齿轮锻件的典型选择，锻后经调质处理，屈服强度可达355 MPa以上，表面硬度可达48‑55 HRC，适用于载荷平稳的机床传动齿轮、通用减速器齿轮等场景。当齿轮承受较大冲击或重载时，40Cr、42CrMo等合金含量较低的碳钢锻件更具优势，如40Cr的淬透性优于45钢，调质后综合力学性能均衡；42CrMo则适合大截面齿轮齿轮锻件，抗拉强度可达1080 MPa以上。
近年来，随着齿轮钢洁净度控制技术的进步，国内外主流标准（如JIS G4051、DIN 17200等）对碳钢齿轮锻件的硫、磷、氢含量要求日趋严格。高品质碳钢齿轮锻件多采用电炉冶炼+炉外精炼（LF）+真空脱气（VD）工艺，使钢中氧含量≤20 ppm，氢含量≤2 ppm，非金属夹杂物级别控制在细系≤2.0级、粗系≤1.5级，从源头保障齿轮的疲劳寿命。锦正锻造可根据用户提供的载荷谱与工况条件，推荐匹配的材料牌号，并提供第三方成分检测报告。
锻造是齿轮锻件获得优良金属流线与致密组织的关键工序。碳钢齿轮锻件常采用自由锻、模锻或胎模锻等方式，需依据齿轮的尺寸、模数及批量选择工艺方案。锻前加热温度一般控制在1150‑1250 ℃，终锻温度不低于850 ℃，避免因过热或过烧导致晶粒粗化。锻后采用空冷或堆冷处理，部分大截面碳钢齿轮锻件需进行正火以细化晶粒并消除锻造应力。
模锻工艺在齿轮锻件的批量生产中优势突出：锻件尺寸精度可达IT12‑IT13级，加工余量比自由锻减少30%‑40%，材料利用率提升至70%‑80%。以模数为8、齿数为40的圆柱齿轮锻件为例，采用辊锻制坯+闭式模锻方案，可使齿形余量由常规的4‑5 mm缩减至2.5‑3 mm，后续加工时间缩短约25%。锦正锻造配备多台模锻锤与电动螺旋压力机，能够实现从200 mm到1500 mm直径的碳钢齿轮锻件稳定生产，锻件内部流线走向通过数值模拟优化，确保齿根部位流线连续无紊乱。
锻后热处理（调质）是决定碳钢齿轮锻件最终性能的核心环节。调质工艺通常为淬火（840‑880 ℃水冷或油冷）+高温回火（550‑650 ℃），获得回火索氏体组织，使齿轮具有良好的强韧性配合。对于齿面硬度要求较高（≥50 HRC）的齿轮锻件，可在粗加工后增加齿面感应淬火，硬化层深度控制在1.5‑4 mm，心部仍保持调质态韧性。需要注意的是，碳钢的淬透性有限，当齿轮模数超过12或截面厚度大于80 mm时，心部难以完全淬透，应优先选用合金渗碳钢或进行双介质淬火调整，或由锦正锻造技术团队提供专项工艺方案。
碳钢齿轮锻件的质量检测涵盖化学成分、力学性能、无损探伤及尺寸精度等多个维度，需严格遵循GB/T 17107‑2019《锻件用结构钢牌号和力学性能》、JB/T 6397‑2022《大型碳素结构钢锻件》等现行标准。锦正锻造执行从原材料入库到成品出厂的全程质量追溯体系，关键控制节点包括：
在2026年行业技术发展背景下，数字化检测手段正在加速应用于齿轮锻件质量管控。例如，便携式硬度计配合在线硬度分选系统可实现100%全检；三维激光扫描仪可实时比对锻件毛坯与设计模型的偏差，将不合格品扼制在早期工序。锦正锻造已引入智能检测系统，检测数据自动上传至企业资源管理系统，客户可通过专属编码追溯每件碳钢齿轮锻件的原始记录，显著提升供应链透明化水平。
碳钢齿轮锻件适用于中低速、中低应力工况下的传动系统，常见应用包括：
选型时需综合考虑齿轮模数、齿宽、许用接触应力、安全系数、制造成本等因素，避免过度追求高强度而造成材料浪费。例如，对于中心距＜500 mm的通用减速器齿轮，采用45钢锻件即可满足设计寿命；而对于重载开式齿轮，应选用淬透性更好的40Cr或42CrMo，并严格控制齿面硬度均匀性。锦正锻造提供免费的技术选型咨询服务，可根据用户提供的载荷转速参数及空间约束，出具材料推荐与锻造工艺方案。
热处理是碳钢齿轮锻件生产过程中最易产生质量波动的环节。常见缺陷包括淬火裂纹、硬度不均、变形超标及回火脆性。针对淬火裂纹，需优化加热规范与冷却介质：对于形状复杂的齿轮锻件，在淬火前增加预热工序（500‑600 ℃），采用分级淬火或等温淬火工艺；壁厚差较大时，可设置适当的工艺孔或使用淬火夹具。硬度不均多源于冷却介质的搅拌不足或装炉方式不合理，应保证淬火液均匀循环，单层装炉，锻件之间留有足够间距。
变形控制是碳钢齿轮锻件热处理的难点，尤其对于薄壁齿圈或大直径齿轮。常用的控制手段包括：调质前预留反变形量、使用专用的压淬模具、在回火过程中施加定型压块等。对于精度要求较高的齿轮锻件，可在精加工后安排一次稳定化低温回火（180‑200 ℃）以消除磨削应力。锦正锻造根据多年实践总结出一套针对不同模数、不同截面碳钢齿轮锻件的热处理工艺参数库，有效将调质变形量控制在直径方向0.15%以内。
此外，碳钢在高温回火时易产生第二类回火脆性（尤其在450‑575 ℃区间快冷或缓冷时），需严格控制回火后冷却方式：对截面厚度＞60 mm的锻件，回火后采用油冷或水冷，随后立即进行补充回火消除残余应力。通过上述工艺措施的严格执行，碳钢齿轮锻件的合格率可稳定保持在96%以上，满足高端用户对零缺陷交付的要求。
站在2026年行业发展的节点，碳钢齿轮锻件正朝着高纯净化、近净成形、数智化协同三个方向演进。一方面，钢厂通过超低氧冶炼与夹杂物变性技术，使碳钢中氧化物夹杂尺寸普遍控制在5 μm以下，齿轮锻件的接触疲劳寿命可提升40%以上；另一方面，精密锻造与冷挤压复合工艺使齿轮锻件毛坯的余量进一步减小，部分小模数齿轮甚至可实现锻后直接磨齿。此外，基于数字孪生的锻造仿真平台已能在生产前预测流线分布、温度场与应力场，大幅缩短工艺开发周期。
对于采购方而言，建议在碳钢齿轮锻件选型时重点关注以下维度：
1. 明确载荷类型（恒载、冲击、脉动）与安全系数要求，避免仅凭许用应力选材；
2. 评估供应商的锻造比控制能力，合理的锻造比（一般≥3）是保证内部质量的必要条件；
3. 确认热处理设备能力，尤其是对于模数＞10的齿轮锻件，需确保供应商配备箱式淬火炉或大型井式炉，具备温度均匀性≤±5 ℃的控温水平；
4. 要求提供随炉试样力学性能报告及无损检测图谱，作为验收依据。
锦正锻造始终聚焦碳钢齿轮锻件的技术迭代与精益制造，从原材料优选到成品检测全流程可控，长期为国内外工程机械、矿山、船舶、风电等行业客户提供高性价比的齿轮锻件产品。如您正在为传动项目寻找可靠的碳钢齿轮锻件供应商，欢迎联系技术团队获取定制化方案与近期成功案例。锦正锻造（咨询热线：137-8070-9194）期待与您共同探讨齿轮锻件的更优解。
在传动系统日益追求可靠性与经济性的当下，选择经规范锻造+精准热处理验证的碳钢齿轮锻件，是保障设备长期稳定运行的重要基础。本文从材料、工艺、检测、应用及趋势多维度阐释碳钢齿轮锻件的核心要素，希望能为行业用户提供切实可用的技术参考，助力每一组齿轮在严苛工况下平稳运转。
服务热线
微信咨询
回到顶部
