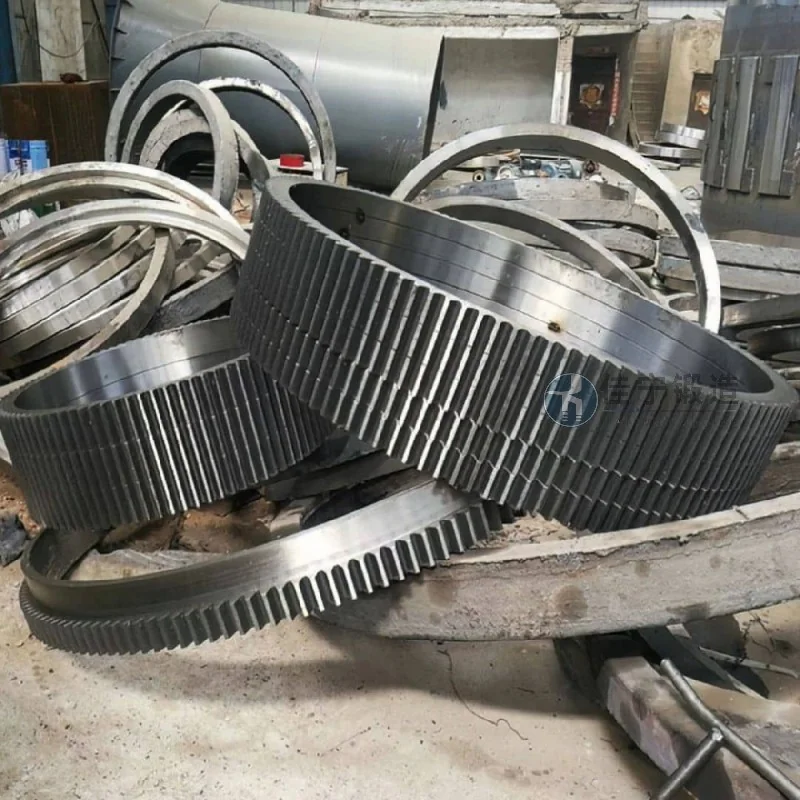

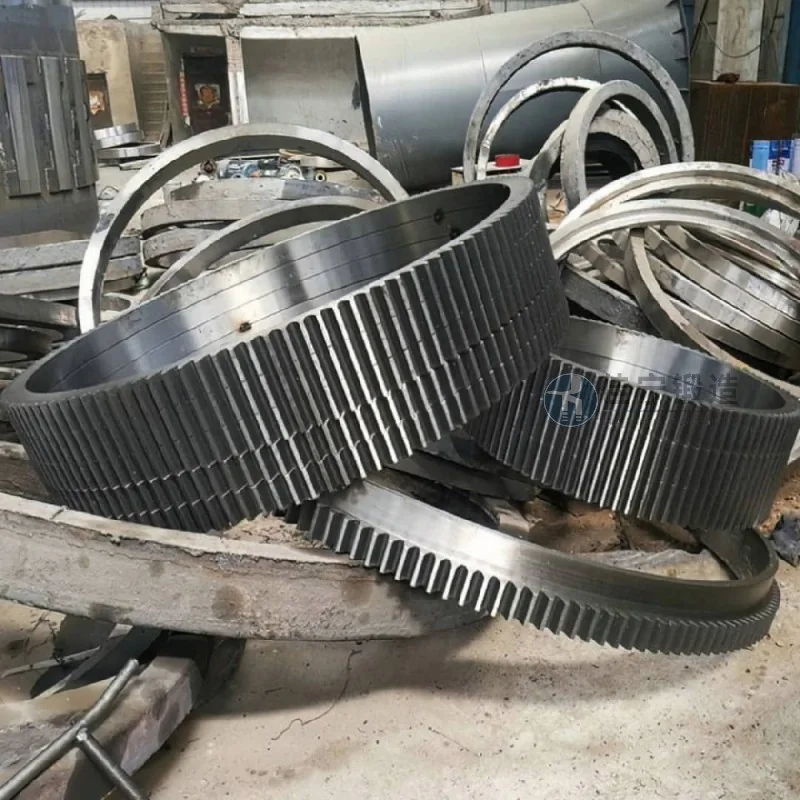

齿轮圈锻件产品概述

齿轮圈锻件产品概述：从材料选型到精细成形的全流程解析

在机械传动系统中，齿轮圈锻件作为核心基础零部件，其质量直接决定了传动效率、承载寿命与运行可靠性。无论是风力发电机组中的偏航轴承齿圈，还是重型工程机械的行走机构齿圈，亦或是工业机器人关节减速器中的精细齿圈，均对锻件的内部致密度、晶粒流线分布以及机械性能提出严苛要求。近年来，随着专业装备制造业对“轻量化、长寿命、可靠性能”的持续追求，齿轮圈锻件正从传统的自由锻、胎模锻向精细辗扩、近净成形等较好工艺演进。本文基于锦正锻造在齿轮圈锻件领域多年的生产实践与技术积累，围绕材料选择、工艺设计、质量控制及行业应用展开系统阐述，旨在为设备制造商、采购工程师与设计人员在选型与技术对接时提供可落地的参考依据。

齿轮圈锻件的材料体系与选型策略

齿轮圈锻件的材料选择需综合考虑服役工况、热处理工艺性及成本控制三大要素。目前行业应用最广泛的是中碳合金结构钢，代表牌号包括42CrMo、40CrNiMoA、35CrMoV等。以42CrMo为例，其淬透性良好，调质处理后能够获得硬度在240-320HBW范围内的韧性较好性配合，适用于中等载荷、中等转速的齿轮圈场景；而40CrNiMoA在添加镍元素后，低温冲击韧性有所提升，较为适合寒冷地区风电机组齿圈或极地工程装备中的传动部件。对于重载冲击工况，如矿山破碎机传动齿圈，则常选用20CrNi2Mo等渗碳钢，通过渗碳淬火使表面硬度达到58-62HRC，心部保持良好韧性，实现“外硬内韧”的承载特性。

在材料采购环节，锦正锻造严格遵循GB/T 3077-2015及ASTM A434等国际国内标准，每批入厂钢材均需进行化学成分光谱分析、低倍组织检验及非金属夹杂物评级，有助于硫、磷等有害元素含量控制在0.025%以下。以某石化行业大型齿圈锻件为例，客户要求材料具备抗硫化氢应力腐蚀能力，我们选用改进型42CrMoB钢，通过添加微量硼元素细化晶粒，同时严格控制回火脆性倾向，最终产品在高含硫环境中连续运行三年未出现裂纹。

精细成形工艺路线：从钢锭到环形锻件的技术演化

齿轮圈锻件的成形工艺直接决定其冶金质量与加工余量。传统生产工艺多采用“钢锭锻造—冲孔—扩孔—整形”流程，但存在材料利用率低（仅约60%）、晶粒流线不连续等弊端。当前主流工艺逐步向“环形辗扩（环轧）”方向升级。该工艺将加热后的棒料镦粗冲孔后，安装至环轧机上进行径向和轴向联动轧制，使金属在三维应力状态下连续变形，晶粒流线沿齿圈轮廓呈环形分布，从而有所提升齿部抗疲劳能力。锦正锻造现拥有多台数控辗环机，最大可生产外径8000mm、高度1200mm的环形锻件，壁厚公差可控制在±2mm以内，较传统自由锻减少后续加工余量40%以上。

在锻造成形参数控制方面，核心在于把握好锻造比、终锻温度及变形速率三要素。以42CrMo材质为例，锻造比需大于3.0以有助于心部压实，终锻温度严格控制在850℃±20℃之间，过低易产生锻造裂纹，过高则导致晶粒粗大。锦正锻造采用工业级热电偶实时监测并记录温度曲线，配合MES系统自动调整环轧机压下量与转速，有助于每件齿轮圈锻件的变形过程稳定可控。值得关注的是，针对薄壁高齿类精细齿圈（如航空发动机附件传动齿轮），我们开发了“多道次控温轧制+模压整形”复合工艺，将成形误差控制在0.1mm级别，满足了客户对齿坯直接数控加工的“免粗车”需求。

热处理工艺对齿轮圈性能的深度赋能

齿轮圈锻件的最终服役性能，70%取决于热处理质量。调质处理（淬火+高温回火）是最通用的强化方案，获得的回火索氏体组织兼具强度与韧性。但针对不同工况，需灵活选择淬火介质与冷却方式：水淬易变形、油淬冷却速度受限，对于截面较大的厚壁齿圈，锦正锻造采用PAG聚合物淬火液配合雾冷系统，通过调节浓度与搅拌速度实现可控冷却，有效降低开裂风险，同时有助于齿面淬硬层深度均匀。某次为港口岸桥回转支承配套的齿圈，壁厚达280mm，经此工艺处理后，齿部硬度梯度从表面至心部平缓下降，未出现异常硬点。

对于需要表面硬化的齿轮圈，渗碳淬火或感应淬火是主流选择。锦正锻造的深井式可控气氛渗碳炉可处理高度达2m的齿圈，渗碳层深度从0.5mm至6mm按需设定，碳势控制精度±0.02%C。在感应淬火领域，我们采用双频同时加热技术，以中频（2-5kHz）预热、高频（20-30kHz）精加热，实现齿面硬化层轮廓与齿廓高度贴合。以某工程机械行走齿圈为例，感应淬火后齿面硬度58-62HRC，硬化层有效深度2.5-3.5mm，且齿根部位无软化带，通过台架疲劳试验验证其弯曲疲劳寿命较未硬化锻件提升5倍以上。

全流程质量控制体系与行业标准应用

齿轮圈锻件的质量控制涵盖从原材料入库到成品出厂的全链条。锦正锻造依据ISO 9001及ISO 14001体系建立了“三检制”流程：首件全检—过程抽检—终件严格检测。其中，无损检测是核心监控手段，我们针对齿圈类锻件外径大、结构简单的特点，优先采用超声波探伤，探头频率2.5MHz，灵敏度达Φ1.6mm平底孔当量，能够有效识别心部疏松、夹杂及裂纹。同时，对于齿部承受剪切载荷的区域，增加磁粉探伤复查，有助于表面及近表面无发纹。

在尺寸与形位公差检测方面，配备了大型三坐标测量机及激光跟踪仪，可对直径8m的锻件进行全圆周扫描，圆度、平面度、同轴度等指标均可达到GB/T 1184中规定的7级精度要求。锦正锻造还定期根据GB/T 8541-2019《锻件通用技术条件》及客户提供的技术协议，模拟装机拉压工况进行验证测试。例如在出口欧洲的某型船用齿轮箱齿圈项目中，客户要求锻件试样在-40℃低温环境下冲击吸收功≥27J，我们通过优化镍含量与细化晶粒工艺，批产合格率稳定在98.5%以上。

典型应用场景与选型适配建议

• 风力发电偏航/变桨齿圈：该类齿轮圈需承受交变风载荷及盐雾腐蚀，推荐使用42CrMoA材质，调质硬度280-320HBW，齿面进行中频感应淬火处理，同时需通过-20℃低温冲击试验。锦正锻造为国内多家风电主机厂配套的偏航齿圈，经台架试验验证可承受200万次以上载荷循环，实际运行可靠性已累计超过10年验证。
• 工程机械回转支承齿圈：挖掘机、塔吊等设备齿圈常承受重载偏心冲击，建议选用40CrNiMoA或20CrNi2Mo渗碳钢，渗碳层深度2-3mm，齿根圆角处需喷丸强化。我们曾为某知名挖掘机品牌开发的大吨位回转支承齿圈，通过改进终锻温度与等温正火工艺，将齿圈椭圆度控制在0.5mm以内，装机后回转平稳性显著优于铸件方案。
• 工业机器人RV减速器齿圈：对齿圈加工精度与一致性要求极高，材料推荐20CrMnTiH，要求原材料带状组织≤1级，锻后采用等温退火消除应力，最终精细加工后齿圈内径公差控制在IT5级以内。锦正锻造为谐波减速器厂商提供的精细齿圈锻件，已实现年供量2万件，返退率低于0.3%。

在选型时，设备工程师可重点关注三个参数：锻件的剖面收缩比（影响内部致密度）、齿部硬度均匀性（影响传动噪音及寿命）以及锻件的残余应力水平（影响后续加工变形量）。建议在技术协议中明确要求供应商提供模拟热处理后的变形尺寸及探伤报告，以避免批量加工中产生不可逆缺陷。

行业趋势与技术创新方向

展望2026-2028年，齿轮圈锻件行业将呈现三大技术演进方向。首先是数字化工艺仿真技术的深度应用，通过有限元模拟（如DEFORM、Simufact）预测锻造过程中的金属流动、温度场及应力场，可以提前优化模具设计与工艺参数，减少试模次数。锦正锻造已建立完整的工艺仿真数据库，对直径500mm以上齿圈锻件实现1仿真验证，锻造缺陷率同比下降37%。其次是近净成形技术的迭代，热精锻+冷精整复合工艺可将齿圈锻件毛坯余量压缩至单边1.5mm以下，材料利用率突破85%，尤其适合专业精细齿圈的量产。第三是绿色制造与降本增效，感应加热替代燃气加热、余热利用闭环系统、锻后空冷余热正火等工艺正逐步普及，在有助于保持性能前提下为客户降低综合成本。

在行业标准方面，随着ISO 683-18:2025（特殊合金锻件技术条件）的推广，齿轮圈锻件的化学成分微量控制、晶粒度检验以及非金属夹杂物评级标准将进一步细化。锦正锻造同步内部标准，将晶粒度控制在7级或更细、A类夹杂物≤1.0级、S类夹杂物≤0.5级，并引入全自动金相分析系统实现批量化检测。这些细节虽不直接体现在产品表面，却直接影响齿圈在长期交变应力下的疲劳寿命，是专业客户评估供应商技术能力的关键指标。

选型与采购：如何评估齿轮圈锻件供应商的技术实力

在齿轮圈锻件的采购决策中，除价格与交期外，企业应着重考察供应商的四项核心能力：① 材料管理能力：是否具备全谱直读光谱仪、Gas Analyzer等检测设备，能否提供每炉批材料的化学成分及力学性能追踪报告；② 工艺能力：是否拥有多工位锻造压力机与数控辗环机，能否满足不同尺寸与难度的齿圈成形需求；③ 热处理装备：深井式渗碳炉或智能感应淬火机组的配置情况，以及是否具备控温、控碳、控冷的一体化能力；④ 检测手段：超声波探伤是否实现全覆盖，三坐标测量机的量程与精度是否匹配产品规格。

锦正锻造立足锻压行业二十余年，始终秉持“用数据说话、用质量证明”的理念。我们不仅提供符合图纸标准的齿轮圈锻件，更愿意在早期设计阶段协助客户完成材料选型与工艺优化，避免在量产阶段因设计余量不足导致热处理变形或齿根强度薄弱。欢迎有齿圈锻件需求的企业与我们深入交流，共同探索降本增效的技术方案。（咨询热线：137-8070-9194）锦正锻造将持续以可靠的产品与专业的技术服务，助力中国专业传动装备制造水平稳步提升。
