碳素钢齿轮锻件产品简介

碳素钢齿轮锻件产品简介：从材料、工艺到选型应用的深度解析

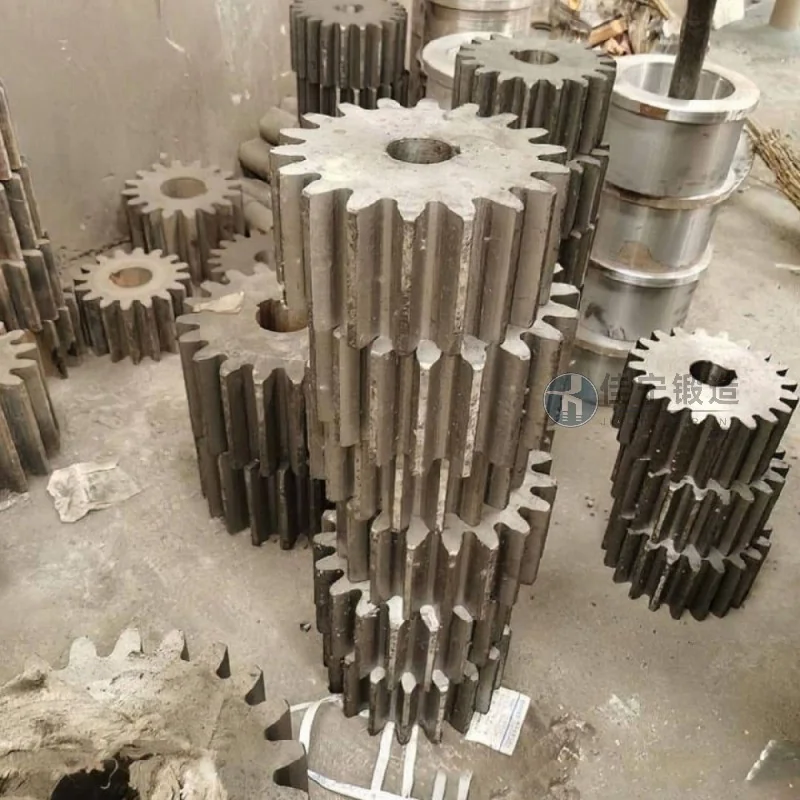

在机械传动系统中，齿轮是核心功能部件，其质量直接决定设备的运行精度、承载能力和使用寿命。而齿轮锻件作为齿轮毛坯的一种重要形态，凭借其致密的内部组织、优异的力学性能以及良好的可加工性，在工程机械、矿山设备、风力发电、重型汽车、船舶制造等众多领域得到了广泛应用。碳素钢齿轮锻件作为齿轮锻件中成本可控、性能稳定、工艺成熟的代表，长期占据市场主流份额。本文将从材料特性、锻造工艺、质量检测、选型参数以及实际应用等多个维度，系统阐述碳素钢齿轮锻件的产品特点与行业价值，并结合2026年行业趋势，为企业采购与技术人员提供可落地的参考依据。

碳素钢齿轮锻件的材料基础与性能优势

碳素钢按含碳量高低可分为低碳钢、中碳钢和高碳钢。齿轮锻件通常选用中碳钢（含碳量0.30%~0.55%）或中碳合金钢，但纯碳素钢（如45钢、40Cr代用但实为合金钢？需明确：碳素钢指不含或含少量合金元素，典型牌号如45#、50#、60#等）因其淬透性适中、热处理变形可控、综合力学性能均衡，被大量用于中低载荷、中低转速的齿轮场景。

从材料微观结构看，碳素钢齿轮锻件经过锻造后，原始铸造组织中的树枝晶、疏松、气孔等缺陷被消除，晶粒得到细化，纤维流线沿齿轮轮廓连续分布，这使得锻件的抗疲劳强度、抗冲击韧性以及耐磨性显著优于同材质铸造件。例如，采用45钢锻造并经调质处理的齿轮锻件，其抗拉强度可达600~700MPa，屈服强度不低于350MPa，冲击韧度可达到40~60J/cm²，完全满足一般机械传动场合的需求。

针对某些特殊工况，如需要更高的表面硬度或耐磨性，碳素钢齿轮锻件还可通过感应淬火、渗碳（渗碳工艺需含碳合金，但低碳碳素钢如20钢也可渗碳）等方式进行表面强化。20钢或25钢等低碳碳素钢锻件经渗碳淬火后，表面硬度可达HRC58~62，心部保持良好韧性，适用于承受较大冲击载荷的齿轮。

锻造工艺路线：碳素钢齿轮锻件的全流程解析

优质碳素钢齿轮锻件的生产并非简单的“加热-成型”，而是一套严格控制的系统工程。以下为锦正锻造（咨询热线：137-8070-9194）在长期实践中总结的标准化工艺路线：

• 原材料检验与下料：首先对进厂碳素钢棒材进行化学成分分析、低倍组织检验，确保牌号符合GB/T 699或相关行业标准。按锻件重量加火耗余量计算下料尺寸，采用带锯床或剪切机切割，端面平整度控制在1mm以内。
• 加热与温度控制：碳素钢锻造温度区间通常为1200℃~850℃，需防止过热或过烧。采用三段式加热工艺：预热段600~800℃，升温段800~1100℃，均热段1100~1200℃，确保钢锭或棒材心表温差不超过50℃。锦正锻造配备智能温控系统，每米测温点不少于3个，批次温度波动控制在±10℃内。

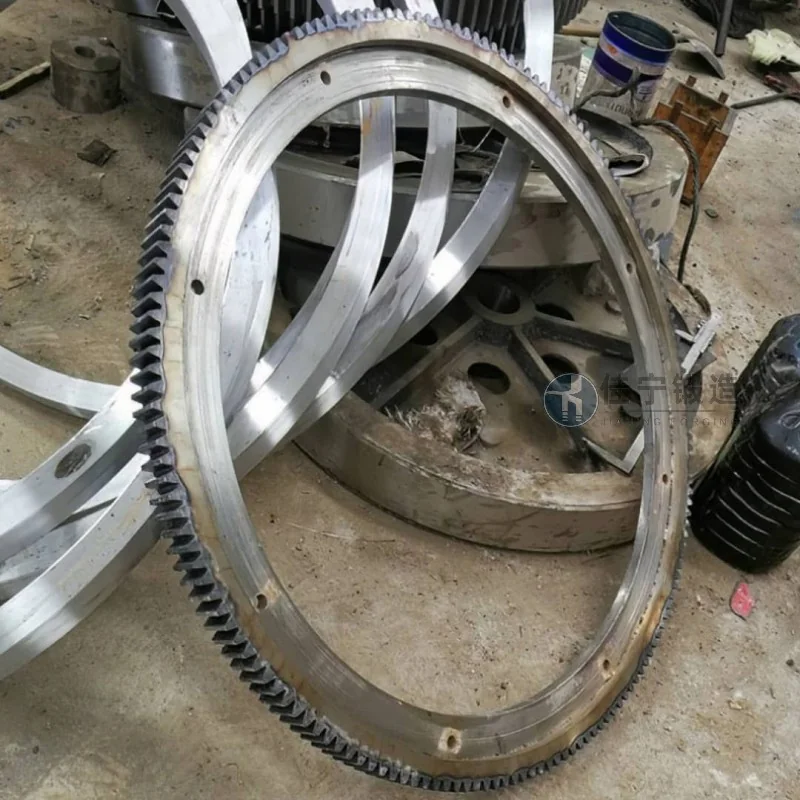

• 自由锻或模锻成型：根据齿轮尺寸与批量选择锻造方式。单件或小批量采用自由锻，利用胎膜锻出齿坯轮廓；大批量则采用闭式模锻，材料利用率可提升至85%以上，且锻件表面质量高、加工余量小。以模锻为例，模具采用H13热作模具钢，型腔表面粗糙度Ra≤1.6μm，锻造次数达8000~12000次后更换。
• 切边与冲孔：在压力机上切除飞边，并冲裁中心孔（若齿轮结构需要）。切边温度不低于750℃，避免冷裂。
• 正火或退火预处理：为消除锻造应力、细化晶粒，碳素钢齿轮锻件需进行正火（加热到Ac3以上30~50℃，空冷）或完全退火（炉冷）。例如45钢齿轮锻件正火后硬度控制在HB170~217，便于后续机加工。
• 调质处理：中碳碳素钢齿轮锻件通常需调质（淬火+高温回火）以获得回火索氏体组织，综合力学性能优良。淬火介质选用水或PAG聚合物水溶液，回火温度根据硬度要求设定在550℃~650℃，保温时间按截面尺寸计算。
• 理化检测与探伤：每批锻件取样进行拉伸、冲击、硬度试验，同时按GB/T 6402或JB/T 5000进行超声波检测，确保无裂纹、夹杂、缩孔等缺陷。锦正锻造拥有三坐标测量机和磁粉探伤仪，可实现全检。

碳素钢齿轮锻件的选型参数与行业标准

碳素钢齿轮锻件的选型需综合考虑齿轮的模数、齿数、中心距、齿面硬度、载荷类型、使用温度以及经济成本。以下为关键选型参考：

• 材料等级选择：承受中等载荷、转速低于1000rpm的齿轮，优先选用45钢；要求更高强度时可选用50钢或55钢；需表面渗碳时选用20钢或25钢。
• 硬度匹配：软齿面齿轮（调质后硬度HB≤350）适用于对噪音和精度要求较高的场合；硬齿面齿轮（感应淬火后HRC50~60）适用于重载低速。齿面硬度应比齿芯高30~50HB，以保证耐磨性。
• 安全系数：按GB/T 3480-2019《渐开线圆柱齿轮承载能力计算方法》计算，碳素钢齿轮锻件的弯曲强度安全系数S_F建议≥1.4，接触强度安全系数S_H建议≥1.1。矿山机械、起重设备等重载工况建议取更高值。
• 锻造比：碳素钢齿轮锻件的锻造比应不小于3:1，重要受力部位锻造比需达到5:1以上，以确保纤维流线连续。
• 尺寸公差：模锻件尺寸公差按GB/T 12362执行，自由锻件按GB/T 21469执行。齿坯外圆直径公差通常为IT12~IT14级，内孔公差IT9~IT11级。

值得注意的是，2026年碳素钢齿轮锻件市场呈现两大趋势：一是随着新能源重卡、工程机械电动化进程加速，对齿轮锻件的轻量化和高疲劳寿命提出更高要求，部分企业开始采用微合金化碳素钢（如添加微量钒、钛）以替代传统合金钢，降低成本；二是行业数字化程度提升，锦正锻造已引入锻压工艺模拟软件，可在模具设计阶段预判金属流动缺陷，缩短开发周期约30%。

质量检测与失效预防：碳素钢齿轮锻件的关键控制点

齿轮锻件在服役过程中常见的失效模式包括齿面点蚀、齿根断裂、齿面磨损和塑性变形。为保障产品可靠性，生产阶段应重点把控以下质量环节：

• 化学成分波动：碳素钢中碳含量每偏差0.01%，调质后硬度可能波动5~10HB。锦正锻造采用直读光谱仪进行炉前快速分析，元素控制精度达≤0.002%。
• 锻造温度与变形速率：过高的终锻温度会导致晶粒粗大，降低韧性；过低的终锻温度则产生加工硬化甚至裂纹。利用红外热成像仪实时监测锻件表面温度，保证终锻温度在850~900℃。
• 淬火开裂风险：碳素钢淬透性较差，大截面齿轮锻件淬火时容易产生内应力集中导致裂纹。应对措施包括：设计合理的过渡圆角、采用分级淬火或等温淬火工艺、回火及时跟进（淬火后2小时内入炉）。
• 金相组织要求：调质后金相组织应为回火索氏体+少量铁素体，不允许出现块状铁素体或网状碳化物。晶粒度按GB/T 6394评定，一般要求不低于6级。

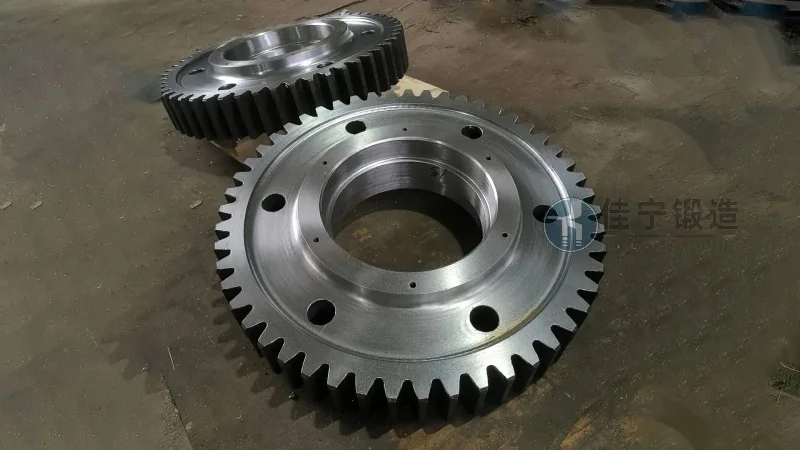

以锦正锻造为某矿山设备企业配套的碳素钢齿轮锻件为例，该齿轮为模数8、齿数45的直齿轮，材料45钢，调质硬度HB240~280。在1000小时满载运行后，齿面磨损量仅为0.08mm，远低于行业0.15mm的平均值，且未出现点蚀或断齿。该案例表明，严格的过程控制可大幅提升碳素钢齿轮锻件的实际服役寿命。

行业应用场景与碳素钢齿轮锻件的经济性分析

碳素钢齿轮锻件在以下场景中具有显著优势：

• 工程机械：挖掘机回转机构、推土机终传动齿轮，承受间歇性重载和冲击，调质45钢锻件可满足要求，成本较40Cr降低约20%。
• 矿山输送设备：皮带机驱动齿轮、破碎机齿轮，通常转速低、载荷大，采用50钢锻造+齿面淬火，耐磨性优于铸钢件30%。
• 农机装备：拖拉机变速箱齿轮、收割机行走齿轮，对成本敏感，20CrMnTi合金钢成本过高，改用20钢渗碳齿轮锻件可降低原料费用15%~25%。
• 通用减速机：中小规格减速机齿轮（模数2~6），45钢调质锻件是标准配置。

从全生命周期成本看，碳素钢齿轮锻件虽在单次采购中价格略低于部分合金钢，但其热处理工艺简单、加工费用低、易获取性和可回收性高。根据2026年市场预估，国内碳素钢齿轮锻件年需求量将突破120万吨，其中45钢占比达55%以上。随着钢厂连铸坯质量提升，碳素钢锻件性能波动将进一步收窄。

锦正锻造在碳素钢齿轮锻件领域的技术积累

作为一家深耕锻件行业多年的专业企业，锦正锻造（咨询热线：137-8070-9194）在碳素钢齿轮锻件领域积累了丰富经验。我们拥有5000吨和2500吨摩擦压力机生产线各一条，可生产外径1200mm以内、单件重量800kg以下的齿轮锻件。技术团队对碳素钢锻造窗口参数优化有深入研究，通过调整正火冷却速度，成功解决了大截面45钢锻件带状组织超标问题，使产品合格率提升至98.6%。在2019年至2025年间，我们累计为客户提供超10万件碳素钢齿轮锻件，覆盖工程机械、冶金、电力等8个行业，平均交付周期25个工作日，比行业标准缩短5天。

在质量控制体系方面，锦正锻造已通过ISO 9001和IATF 16949认证，所有碳素钢齿轮锻件均附带材质报告、硬度报告和探伤报告。我们推行“一单一档”追溯制度，从原材料批号到最终热处理参数，每个环节均可溯源。对于有特殊要求的客户，还可提供第三方检测报告（如SGS）。

选型建议与未来技术展望

对于计划采购碳素钢齿轮锻件的企业，建议在技术协议中明确以下几点：原材料牌号及执行标准（推荐GB/T 699或ASTM A576）、锻后热处理状态（正火或调质）、硬度范围（可指定布氏或洛氏）、探伤等级（建议超声A级或B级）以及尺寸公差等级。对于大批量订单，建议与供应商协同开发模具，采用闭式模锻工艺可降低后续加工余量40%~50%。

展望未来，碳素钢齿轮锻件将向近净成形、轻量化和绿色制造方向发展。锦正锻造正在试验“锻后余热等温正火”技术，利用锻件自身余热进行组织细化，省去二次加热环节，预计可降低能耗15%。同时，利用工业互联网平台实现生产过程实时监测，客户可远程查看锻件质量数据。碳素钢齿轮锻件虽传统，但通过技术创新和管理优化，其品质仍有巨大提升空间。选择一家专业、可靠的供应商，是确保齿轮传动系统长期稳定运行的关键。

（咨询热线：137-8070-9194）
