变速箱齿轮锻件产品概述

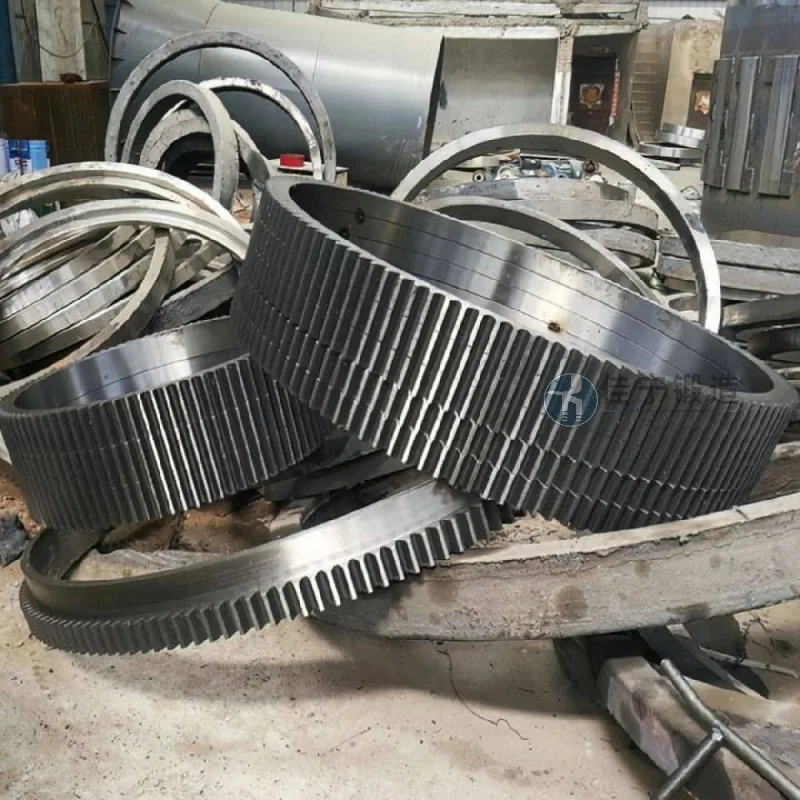

变速箱齿轮锻件产品概述：从材料工艺到应用选型的全维度解析

在汽车与工程机械的传动系统中，变速箱齿轮锻件扮演着不可替代的核心角色。作为动力传输与扭矩转换的关键部件，齿轮锻件的质量直接决定变速箱的寿命、效率与可靠性。当前，随着商用车、乘用车以及工程机械对轻量化、高承载、低噪声要求的持续提升，变速箱齿轮锻件正从传统的铸造件、焊接件向精细锻造、冷温复合锻造方向快速演进。据行业研究机构2026年最新数据显示，锻钢齿轮市场规模预计突破480亿美元，其中以22CrMoH、20MnCr5等合金钢为基材的精细锻件占比超过六成。在这一背景下，如何在设计、选材、锻造工艺与后续热处理环节实现全流程的把控，成为变速箱制造企业关注的核心课题。本文将从产品分类、材料特性、锻造工艺技术、质量检测标准以及选型落地要点五个维度，系统梳理变速箱齿轮锻件的技术体系，并融入锦正锻造多年服务于传动系统客户的实际经验，为行业从业者提供一份可参考、可落地的专业指南。

一、变速箱齿轮锻件的产品分类与应用场景

变速箱齿轮锻件按照其在变速箱总成中的功能位置，可细分为输入轴齿轮、输出轴齿轮、中间轴齿轮、倒挡齿轮、同步器齿毂以及差速器齿轮等类型。不同齿轮的受力工况、转速范围、啮合频率差异显著。例如，输入轴齿轮需要承受发动机输出的最大扭矩冲击，通常采用齿面渗碳淬火工艺以有助于接触疲劳强度；而同步器齿毂则更强调齿形精度与换挡平顺性，对锻件的尺寸公差要求达到IT7级以下。

从应用领域来看，商用车变速箱齿轮锻件以重载、长寿命为主要设计目标，常用材料为20CrMnTiH或SAE 8620H，锻造比控制在3.5~5.0之间，有助于金属流线沿齿廓方向连续分布；乘用车变速箱齿轮则更关注NVH特性与轻量化，部分专业车型已开始采用真空脱气钢与微合金化钢，通过控温锻造实现晶粒度7级以上的细晶组织。此外，新能源车减速齿轮对锻件的静音性能提出了更高要求，齿面粗糙度需达到Ra0.4μm以内的抛光级水准。

二、材料选型与性能要求：决定锻件品质的根基

变速箱齿轮锻件的材料选择需平衡强度、韧性、耐磨性与加工变形控制能力。行业内常用材料可分为三大类：1类是渗碳钢系列，如20CrMnTi、22CrMoH、8620H，其碳含量控制在0.17%~0.24%之间，经渗碳淬火后表层硬度可达58~62HRC，芯部硬度保持在30~42HRC，兼具高耐磨性与抗冲击韧性；第二类是调质钢系列，如40Cr、42CrMo，多用于中低扭矩需求的齿轮锻件，通过调质处理后获得硬度28~35HRC的综合力学性能；第三类是微合金非调质钢，如FAS3420H，可省去后续调质工序，缩短生产周期并降低能耗，在近年来受到越来越多的关注。

在2026年的技术趋势中，高纯净度连铸坯与电渣重熔钢在变速箱齿轮锻件中的应用比例显著上升，原因在于非金属夹杂物（尤其是氧化物与硫化物）是造成齿面早期剥落与疲劳断裂的主要诱因。以锦正锻造的实际供货数据为例，采用真空脱气处理的20CrMnTiH材料，其氧含量可稳定控制在15ppm以下，硫含量≤0.015%，使得齿轮的接触疲劳寿命提升20%以上。选材时还需注意材料的淬透性带宽，通常要求J9硬度值波动范围不超过±3HRC，以有助于同批次锻件热处理后的硬度一致性。

三、锻造工艺主要技术：从下料、加热到终锻的精细化管控

变速箱齿轮锻件的生产工艺链条包括下料、加热、制坯、预锻、终锻、切边、冲孔、正火、抛丸及精细检测等环节。其中，加热温度与保温时间的控制是避免脱碳与过热的红线。对于渗碳钢，推荐加热温度区间为1150~1200℃，终锻温度不低于950℃，且应避免在800~850℃脆性区间内进行大变形量锻造。采用中频感应加热可有所降低氧化脱碳层厚度，将其控制在0.15mm以内。

制坯与预锻工序的设计关键，在于使金属流线沿齿形方向有序流动。以斜齿轮锻件为例，采用闭式精锻工艺可实现齿形部分无飞边锻造，材料利用率从传统开式锻造的65%提升至85%以上。终锻模具的寿命管理同样不可忽视，锦正锻造通过优化模具钢材（如选用H13或3Cr2W8V）配合PVD涂层处理，将模具单次寿命从8000件提升至15000件以上，同时有助于齿形充填饱满度达到99.5%。在切边工序中，需严格控制余量均匀性，避免因切边偏移导致齿形畸变。

后续正火处理对细化晶粒、消除锻造应力、优化切削加工性能至关重要。对于渗碳齿轮锻件，推荐采用等温正火工艺，加热至920~950℃后快速冷却至600~650℃保温，获得均匀的珠光体+铁素体组织，硬度控制在160~200HB之间，既利于后续车加工，又能为渗碳淬火提供稳定的原始组织。

四、质量检测标准与行业要求

变速箱齿轮锻件的质量验收遵循多项国际国内标准，包括但不限于GB/T 3480（齿轮承载能力计算）、GB/T 8539（锻件用渗碳钢）、ISO 6336（齿轮强度计算）以及企业级的OTS（工装样品）认可规范。外观检测需有助于锻件表面无裂纹、折叠、过烧等缺陷，目视检验后还需进行磁粉探伤或荧光渗透检测，对于壁厚超过20mm的锻件建议增加超声波探伤以排查内部缩孔与白点。

尺寸检测方面，齿顶圆直径、齿根圆直径、齿厚、公法线长度、齿圈跳动等指标需采用专业齿形测量仪或三坐标测量机完成。以某商用车变速箱输出轴齿轮为例，其齿向公差要求≤0.02mm，齿形公差≤0.015mm，粗糙度Ra≤1.6μm。硬度检测则需在端面取样并依据GB/T 230.1进行洛氏硬度测试，同时剖切齿轮进行芯部硬度及有效硬化层深度检测（通常要求层深为齿高的一半至三分之二）。

值得注意的是，2026年实施的GB/T 3480修订版进一步强化了对齿轮锻件疲劳寿命验证的要求，用户往往需要供应商提供S-N曲线测试报告或台架试验数据。锦正锻造在此方面配置了电液伺服疲劳试验机与齿轮啮合试验台，可配合客户完成从材料批次验证到成品齿轮的耐久性对标测试，有助于每一批次锻件在满载工况下达到80万次以上循环寿命。

五、选型落地要点与供需协同建议

在采购变速箱齿轮锻件时，企业应重点关注以下四个维度：一是供应商的原材料管控体系，是否具备稳定的合金钢采购渠道与化学成分快检能力；二是锻造设备的吨位与精度，建议选用1600T以上摩擦压力机或电动螺旋压力机配合闭环伺服控制系统，有助于锻造力重复精度在±3%以内；三是热处理能力，如果供应商拥有可控气氛多用炉或连续渗碳生产线，且具备硬化层深度分布自动检测能力，将有所降低热处理变形风险；四是交期与柔性排产能力，对于多品种小批量需求，具备快换模系统的锻造产线更具优势。

锦正锻造（咨询热线：137-8070-9194）在变速箱齿轮锻件领域积累了超过十五年的生产经验，产品覆盖轻卡、重卡、客车、工程机械及新能源专用变速箱，年产能达800万件以上。公司配备德国进口直读光谱仪、金相显微镜及三坐标测量中心，从原材料进厂到成品出库实现缺陷率较低流转。在齿形精锻方面，采用冷温复合锻造技术使部分产品的加工余量控制在0.3mm以内，为客户节省后续机加工成本。同时，锦正锻造与多家国内主机厂建立了联合开发机制，可针对非标齿形、特殊材料需求提供定制化锻造方案，经典案例包括某重卡12挡变速箱的输入轴锻件，通过优化预锻模腔设计，将材料利用率从72%提升至91%，同时将模具更换时间压缩至30分钟以内。

六、未来技术趋势与齿轮锻件的发展方向

展望未来三年，变速箱齿轮锻件行业将呈现三大趋势：1，数字化仿真技术全面渗透。基于Simufact或Deform的锻造过程仿真已从辅助工具演变为量产前必备环节，通过模拟金属流动、应力分布与模具磨损，可提前预判缺陷并优化工艺参数，将试模次数从5~6次减少至2次以内。第二，近净成形技术加速普及。精锻+冷挤压的组合工艺使得齿轮锻件可直接成形齿形，无需后续滚齿或插齿，实现“锻造即成型”，大幅缩短加工周期。第三，绿色制造与碳足迹管理。电加热替代煤气加热、余热回收利用、闭式锻造减少毛边废料，成为供应链考核的重要指标。中国锻压协会2026年发布的数据显示，采用精细锻造工艺的变速箱齿轮相比传统铸造件，碳排放降低约35%，同时成品率提升至98.6%。

七、结语（非标题，直接作为尾段）

变速箱齿轮锻件作为传动系统的核心基础件，其品质直接关联到车辆的动力性、经济性与安全性。从材料科学到锻造工艺，从尺寸控制到性能验证，每一个环节都需要严谨的技术沉淀与持续改进。对于主机厂而言，选择具备全流程管控能力的锻件供应商，不仅意味着更低的失效风险，更意味着协同研发的深度与供应链的韧性。锦正锻造，作为深耕此领域多年的专业厂商，始终坚持以工艺数据驱动质量升级，以客户需求为工艺创新的起点，为各类变速箱齿轮锻件提供可靠的解决方案。如需了解具体产品参数或技术咨询，可拨打热线电话：137-8070-9194，我们将安排资深工程师为您提供一对一的技术对接与选型建议。
