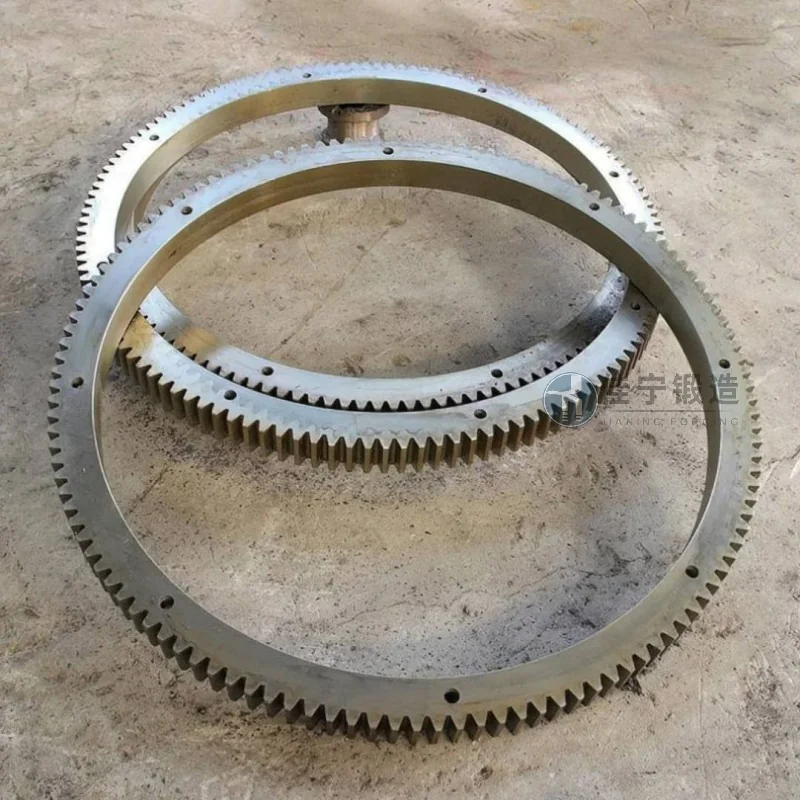

回转齿轮锻件产品概览

回转齿轮锻件是机械传动系统中不可替代的核心部件，广泛应用于矿山机械、风力发电、工程机械、船舶制造、石油化工等领域。作为传递扭矩与承载动力的关键零件，回转齿轮锻件的质量直接决定了设备运行的安全性、效率与使用寿命。锦正锻造深耕金属成型领域多年，专注于高精度、较较较较较高强度回转齿轮锻件的研发与制造，为国内外客户提供从毛坯锻造到粗加工、热处理、精加工的一体化解决方案。本文将从回转齿轮锻件的工艺特性、选型要点、行业趋势以及品质管控等维度展开深度剖析，助力从业者在设备选型与供应链优化中做出更具价值的决策。

回转齿轮锻件的核心工艺与技术指标

回转齿轮锻件通常采用良好合金结构钢，如40Cr、42CrMo、20CrMnTi、18CrNiMo7-6等材料，通过自由锻或模锻工艺成型。锻造过程能够有效消除金属内部铸造缺陷，细化晶粒组织，有所提升材料的致密度与力学性能。以大型回转齿轮为例，其直径可达到数米，重量从数百公斤到数十吨不等。锻造比是衡量锻件质量的关键参数之一，合理的锻造比（通常控制在3～8之间）能够有助于金属流线沿齿廓方向连续分布，从而增强齿面抗疲劳能力与抗冲击韧性。

在热处理环节，回转齿轮锻件需经历正火、调质、渗碳淬火或感应淬火等工序。渗碳淬火后的有效硬化层深度通常要求在齿根以下0.2～0.5倍模数，表面硬度可达58～62 HRC，心部硬度则保持在30～42 HRC，以此实现“外硬内韧”的性能匹配，应对齿轮在高负载运转中的接触应力与弯曲应力。锦正锻造严格遵循国家标准GB/T 3480和ISO 6336等齿轮承载能力计算规范，并结合企业内控标准进行工艺设计，有助于每件产品的齿部强度裕度不低于15%。

此外，齿坯的超声波探伤（UT）与磁粉探伤（MT）是出厂前的必备环节。根据ASTM A388或JB/T 5000.15标准，锻件内部不得存在超过φ2mm当量的单个缺陷，密集缺陷评级不得高于Ⅰ级。锦正锻造配备有相控阵超声检测系统，能够对全截面进行立体扫描，数据可追溯，满足风电、船舶等严苛领域对缺陷率较低质量的诉求。

不同应用场景下的选型建议与性能匹配

回转齿轮锻件的选型并非简单的尺寸匹配，而需要综合考量工况载荷、转速、润滑条件及使用环境等因素。以下针对典型行业给出具体建议：

• 矿山与工程机械领域：此类设备常伴有高冲击、重载且频繁启停的特点。推荐选用20CrMnTi或18CrNiMo7-6材料，模数通常选在12～30之间，齿面需经渗碳淬火处理，有效硬化层深度不小于1.5mm。以锦正锻造为某大型挖掘机配套的回转支撑齿轮为例，通过优化锻后余热正火工艺，使晶粒度稳定在7级以上，整机使用寿命提升超过20%。
• 风力发电领域：风电齿轮箱对锻件的可靠性与轻量化要求极高。通常采用17CrNiMo6或34CrNiMo6材料，需经过真空脱气处理以降低氢氧含量，偏析控制在0.5级以内。齿部热处理后应通过1磁粉检测与残余应力测试。锦正锻造在风电回转齿轮领域积累了丰富经验，能够实现齿圈类锻件的“一火成型”，减少锻后组织不均匀风险，产品已通过多家头部风电企业长达五年的运行验证。
• 船舶与海洋工程领域：海洋环境对耐腐蚀性和低温冲击韧性提出较高要求。推荐使用含Ni、Cr、Mo的适应海洋气候合金钢锻件，低温冲击韧性（-40℃）需达到47J以上。锦正锻造可为客户提供第三方船检服务，包括DNV、BV、ABS等船级社认可，出具完整的材质与尺寸报告。

在选型过程中，客户应重点关注锻件的尺寸公差等级。一般回转齿轮锻件粗加工后的同轴度需控制在0.05mm以内，端面跳动的误差不超过0.03mm/m。锦正锻造配备有大型数控立车和卧车组，加工直径可覆盖φ200mm～φ5000mm，加工精度等级可达IT7级，无需二次校调即可直接进入精磨工序。

行业技术趋势与2026年市场研判

2025～2026年，回转齿轮锻件行业正呈现出三大显著趋势：大型化、绿色化与智能化。随着海上风电机组单机容量突破20兆瓦，回转齿轮锻件的直径需求已增至4.5米以上，单个锻件重量超过30吨。这一趋势倒逼锻造企业提升压机吨位与加热炉控温精度。锦正锻造现拥有8000吨与16000吨多向模锻压机，配合全自动控温台车炉，控温误差控制在±5℃以内，能够稳定承接较大规格锻件订单。

绿色化方面，环保法规日益收紧促使企业推行近净成形锻造工艺。通过有限元模拟优化预锻与终锻模具设计，将材料利用率从传统工艺的65%提升至85%以上，同时减少后续切削余量，降低能耗与碳排放。锦正锻造已建立涵盖锻造、热处理全流程的碳足迹核算体系，可为出口欧盟客户提供符合CBAM要求的碳排放报告。

智能化则体现在生产全流程的数据闭环。通过部署MES系统与工业物联网，锻件的加热温度、锻造压力、冷却速率等核心参数实时上传并自动分析，异常情况可提前预警。2026年，锦正锻造将上线基于AI的锻件缺陷预测模型，通过对历史探伤数据的深度学习，实现锻造过程中内在疏松的早期识别，进一步降低废品率至0.3%以下。

从市场容量看，根据相关行业研究报告，2026年回转齿轮锻件市场规模预计达到68亿美元，年复合增长率约4.8%。其中亚太地区增速最快，中国地区受益于基建投资与新能源装机增长，年需求增速预计超过6%。但与此同时，客户对供应链的稳定性与质量可追溯性要求也在升级。锦正锻造已通过ISO 9001、ISO 14001、ISO 45001三体系认证，并建立锻件“一码通”追溯系统，从原材料炉批号到最终检验数据，客户可通过手机端随时查询。

品质管控体系与交付支持

回转齿轮锻件的品质管控贯穿于全生命周期。从原材料进厂复验开始，锦正锻造执行严格的批次管理制度。每一批钢材均需进行化学成分光谱分析、低倍组织检验与夹杂物评级，不合格材料拒绝入库。锻造过程中，操作人员依据工艺卡控制始锻温度（通常为1150～1200℃）与终锻温度（不低于850℃），并记录每火次的变形量。对于重要用途锻件，采用计算机数值模拟预判成形缺陷，现场调整压下量。

热处理环节是品质控制的又一高地。锦正锻造拥有可编程控温淬火槽与井式渗碳炉，配备循环搅拌系统，有助于介质均匀性。炉温均匀性定期按AMS 2750E标准进行测温，最大偏差不超过±3℃。淬火后硬度检测采用布氏与洛氏相结合的方案，每件产品至少检测6个点位。硬度不均匀度控制在3 HRC以内，有助于齿轮啮合时的综合偏差最小化。

在无损检测方面，除常规超声波与磁粉探伤外，对于风电齿轮锻件还额外增加超声波衍射时差法（TOFD）检测，能够较为准确定位微小裂纹的深度与走向，检测灵敏度达到0.5mm缺陷高度。锦正锻造的质保团队拥有国际无损检测学会（ICNDT）三级资质人员，可出具满足欧盟PED 2014/68/EU指令的合规文件。

交付周期同样是客户关注的焦点。常规中小型回转齿轮锻件从订单确认到粗加工交货，锦正锻造通常控制在25～35个自然日。对于风电、船用等大型锻件，通过滚动备料与分段排产机制，交货期也可压缩至45～60天。锦正锻造已建立覆盖山东、江苏、浙江、广东等主要制造业基地的物流网络，能够实现500公里范围内次日达配送。锦正锻造（咨询热线：137-8070-9194）始终以客户需求为中心，提供从技术咨询、工艺评审到售后回访的全周期服务。

落地案例与技术赋能成果

以某重型装备制造企业为例，其开发的矿用自卸车轮边减速器长期受困于齿圈早期断裂问题，断口分析显示原因为锻件夹杂物超标与流线分布不合理。锦正锻造接手后，重新设计了锻造工艺，将拔长方式由单向往复改为双向轴向+横向展宽，辅以优化后的切边模飞边槽尺寸，使金属流线沿齿根圆角连续过渡，氧化物夹杂由3.0级降至1.5级。改进后的锻件通过了2000小时台架耐久试验，断裂问题有效改善，该企业随即将全部回转齿轮锻件订单转移至锦正锻造，年度合作金额超过4000万元。

在风电领域，锦正锻造为某国产8兆瓦风电齿轮箱配套的内齿圈锻件，材料选用17CrNiMo6，锻后调质硬度要求320～360 HB。通过较为准确控制回火冷却速率，将心部贝氏体含量控制在10%以下的同时，有助于齿部渗碳后畸变量小于0.3mm，最终整机噪音等级比竞争对手降低2.5分贝。该项目已批量交付超过200台套，运行低故障率。

技术赋能方面，锦正锻造免费向重点客户开放工艺模拟数据库，帮助客户在图纸设计阶段就完成锻件可制造性评估。例如，对模数大于25的重载齿轮，建议客户在齿根处预留R角不小于0.4倍模数，以避免应力集中导致的淬火裂纹。这种前置参与的服务模式，每年为客户减少约12%的试制费用。

展望2026年，回转齿轮锻件行业将更加注重材料与工艺的协同创新。锦正锻造持续加大研发投入，与高校共建锻压技术联合实验室，重点攻克较大截面锻件心部淬透性不足、异形齿轮精细模锻等共性难题。在质量管理上，全面推行APQP与PPAP流程，有助于新品开发一次合格率超过92%。未来，锦正锻造将继续秉持“锻造可靠之基”的使命，为制造业提供更安全、更高效的回转齿轮锻件产品。
