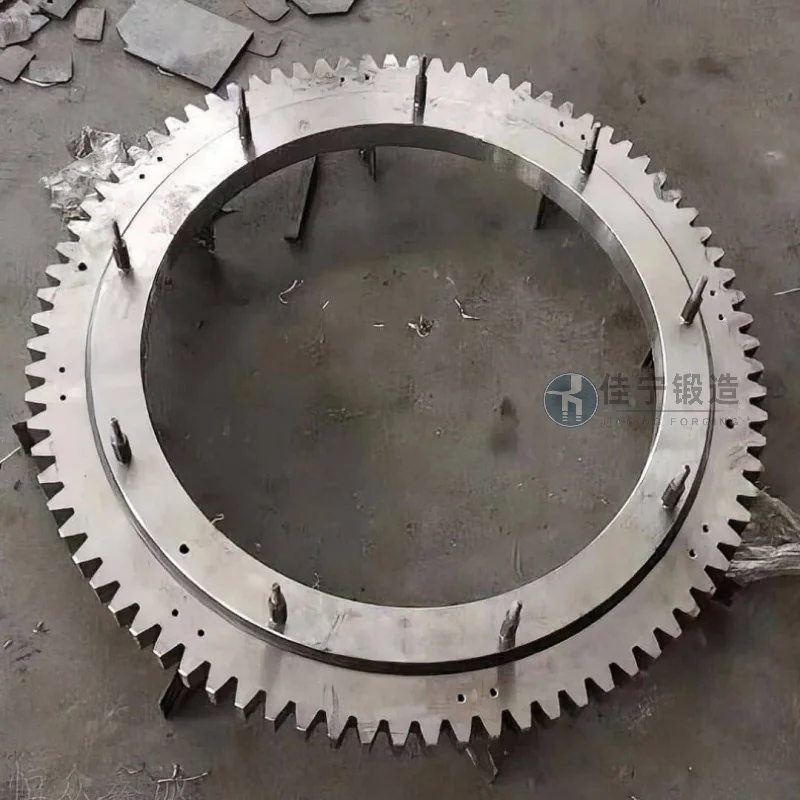

风电齿轮锻件产品简述

风电齿轮锻件是风力发电机组传动链中的核心零部件，其质量直接决定了齿轮箱的使用寿命与整机运行的可靠性。随着能源转型加速，2026年风电行业正迎来新一轮技术升级周期，陆上风机单机容量已普遍突破6MW，海上风机则向15MW甚至20MW迈进，对齿轮箱锻件的强度、韧性、疲劳寿命及轻量化提出了更高要求。锦正锻造长期专注于风电齿轮锻件的研发与制造，在材料选择、锻造工艺、热处理控制及无损检测等环节积累了系统化经验，可为客户提供从毛坯到精加工的全流程解决方案。以下从产品类别、材料体系、工艺技术、质量控制及行业趋势等维度展开阐述。

风电齿轮锻件的产品分类与应用场景

风电齿轮箱中的锻件主要包括太阳轮锻件、行星轮锻件、齿圈锻件、输入轴锻件、中间轴锻件及输出轴锻件等。太阳轮和行星轮通常采用渗碳淬火工艺，要求齿面硬度高、心部韧性好；齿圈则根据结构形式分为整体锻造齿圈与焊接齿圈，前者适用于大扭矩传递场景，后者在轻量化设计中更具优势。输入轴与输出轴多为阶梯轴结构，需承受交变弯曲和扭转载荷，对锻件内部致密度和纤维流向有严格要求。锦正锻造针对不同机型及工况，提供定制化的锻件毛坯方案，产品覆盖1.5MW至15MW全系列风机齿轮箱，并可配合客户进行齿轮箱轻量化设计优化。

材料体系与选型依据

风电齿轮锻件常用材料包括18CrNiMo7-6、17CrNiMo6、20CrMnTi、42CrMo等合金结构钢。其中18CrNiMo7-6因优异的渗碳淬透性及高抗疲劳性能，适用于大模数、高载荷的太阳轮和行星轮；17CrNiMo6则在低温冲击韧性方面表现突出，适合高寒地区风场应用。42CrMo调质处理常用于齿圈及轴类锻件，通过合理控制回火温度获得良好的综合力学性能。锦正锻造在材料选型阶段即与钢厂建立严格的成分控制协议，对硫、磷、氧、氢等有害元素含量设定内控标准，并逐炉次进行光谱分析及夹杂物评级。2026年行业趋势显示，微合金化及纯净钢冶炼技术将进一步普及，材料抗疲劳强度可提升10%～15%，锦正锻造已引入真空脱气及电渣重熔工艺，有助于锻件内部质量稳定。

锻造工艺关键技术

风电齿轮锻件的锻造工艺以自由锻与模锻为主，大尺寸齿圈及轴类件多采用自由锻，中小尺寸行星轮及太阳轮则优先使用闭式模锻以提高材料利用率。锦正锻造在锻造过程中重点控制三大核心参数：锻造比、始锻温度与终锻温度。以太阳轮锻件为例，锻造比需保持在3.5～5.0之间，以有助于心部组织充分再结晶并消除铸态缺陷；始锻温度控制在1150℃～1180℃，终锻温度不低于850℃，避免出现粗晶或混晶组织。对于齿圈类环形锻件，采用碾环工艺可有效改善金属流线分布，使纤维方向与齿周向应力方向一致，有所提升齿部抗点蚀能力。锦正锻造配备2000吨至8000吨系列压机及精细碾环设备，可满足最大直径5米的齿圈锻件生产需求。

热处理工艺对疲劳寿命的影响

渗碳淬火是风电齿轮锻件最核心的热处理工序。渗碳层深度通常按模数的0.15～0.20倍设计，表面碳含量控制在0.75%～0.85%之间，淬火后获得细针状马氏体组织。锦正锻造采用可控气氛渗碳炉，配合碳势自动调节系统，实现渗层均匀性偏差≤0.1mm。淬火后需进行低温回火，回火温度180℃～200℃，消除应力同时保持高硬度（58～62HRC）。对于齿圈类锻件，调质处理时的淬火介质选择尤为关键，大尺寸锻件常采用水-空交替淬火或聚合物淬火液，以平衡淬硬性与开裂风险。2026年行业技术前沿已出现深冷处理与离子渗氮复合工艺，可进一步稳定残余奥氏体并提升耐磨性，锦正锻造正在与高校合作开展相关工艺验证，部分产品已进入试制阶段。

质量控制与检测体系

风电齿轮锻件属于高安全等级零部件，需要执行严格的逐件检测制度。锦正锻造建立覆盖原辅料入厂、锻造过程、热处理、理化检验及成品终检的全链条质量档案。检测项目包括化学成分分析、力学性能测试（抗拉强度、屈服强度、延伸率、断面收缩率、冲击功）、超声波探伤（UT）、磁粉探伤（MT）及硬度检测。超声波探伤按EN 10228-3等级3或SEP 1921标准执行，要求单个缺陷当量直径不大于2mm，密集缺陷间距满足规范。对于渗碳件，还需进行金相组织检验，包括马氏体级别、残余奥氏体含量及碳化物分布。锦正锻造已通过ISO 9001、ISO 14001及OHSAS 18001体系认证，并具备风电行业特定的GL认证资质，检测报告可追溯至每一炉号与工序编号。

典型落地案例与效果数据

以某客户4.5MW陆上风机齿轮箱项目为例，其太阳轮锻件原设计采用进口锻件，交货周期长且成本高。锦正锻造通过优化锻造比及渗碳工艺，将表面硬度均匀性控制在±1HRC以内，有效硬化层深度偏差≤0.15mm，最终产品疲劳寿命测试通过率达1，且成本降低约18%。另一海上风机项目需配套直径3.8米的齿圈锻件，锦正锻造通过调整碾环温度与压下量，解决了大尺寸锻件变形控制难题，产品圆度误差≤2mm，热处理后硬度均匀性满足标准要求，客户已连续批量采购。锦正锻造（咨询热线：137-8070-9194）始终以数据驱动质量改进，近三年锻件交付一次合格率稳定在98.5%以上，客户满意度评分保持行业较好。

行业趋势与选型建议

2026年风电齿轮箱呈现高功率密度、长寿命（≥25年）、低维护需求三大发展方向，这要求齿轮锻件在轻量化的同时保持更高承载能力。选型时需重点关注以下几点：一是材料韧脆转变温度应低于-40℃，适应高寒与海上环境；二是锻件内部非金属夹杂物级别控制（如D类夹杂≤1.0级），避免疲劳起源；三是渗碳后表面非马氏体层厚度≤0.02mm，防止早期剥落。锦正锻造建议客户在设计阶段即介入锻件工艺策划，通过有限元模拟预判锻造及热处理变形量，预留合理加工余量。随着智能检测技术（如相控阵超声、数字射线）在锻件行业的普及，未来高质量风电齿轮锻件将实现全流程数字化追溯，进一步降低运维风险。

风电齿轮锻件虽为传统制造领域，但技术门槛持续提升。从材料纯净度控制到精细锻造，从可控渗碳到无损检测，每一环节的工艺沉淀都关乎风机数十年的安全使用。锦正锻造坚持以工艺创新为根基，以客户需求为导向，持续提供可靠性能、高一致性的锻件产品，助力风电行业实现更低的度电成本与更高的运营效益。选择可靠的锻件供应商，本质上是为齿轮箱的持续运行增加一道支持。如需进一步了解产品参数或技术方案，欢迎联系锦正锻造团队（咨询热线：137-8070-9194），我们愿与行业同仁共同探讨风电齿轮锻件的前沿技术与应用实践。
