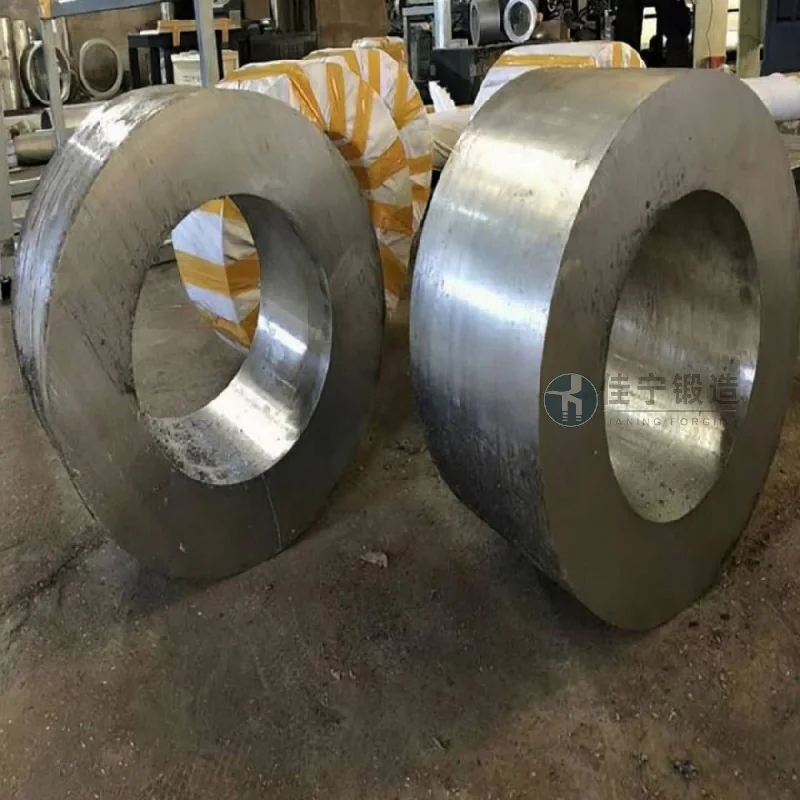

主轴套筒锻件产品简介

主轴套筒作为机床、工业装备及精细机械传动系统的核心部件，其性能直接决定设备运行的精度、稳定性与寿命。在专业制造向智能化、高转速、高刚性方向持续演进的行业背景下，主轴套筒锻件的材料选择、锻造工艺及后续热处理质量控制，已成为设备制造商关注的焦点。据行业研究机构2025年底发布的数据显示，国内精细锻件市场规模预计在2026年突破680亿元，其中主轴类锻件因新能源电驱、半导体加工中心、五轴联动机床等细分领域的需求拉动，年复合增长率保持在8%以上。在这一技术升级与产能扩张并行的周期中，良好锻件供应商的价值愈发凸显。锦正锻造深耕金属成形领域多年，围绕主轴套筒锻件的特性，建立起从原料筛选到成品交付的全流程管控体系，为不同工况下的高负荷、高转速场景提供可靠的锻件解决方案。

主轴套筒锻件的选材与性能要求

主轴套筒在工作中承受复杂的交变应力、扭转力矩以及局部高温，因此对材料的强度、韧性、耐磨性和抗疲劳性能均有严格限定。常见的材料包括良好碳素结构钢（如45钢）、合金结构钢（如40Cr、42CrMo）以及渗碳钢（如20CrMnTi、20CrNiMo）。不同材料的选用需结合具体工况：45钢经调质处理后综合力学性能良好，适用于通用机床主轴；42CrMo的淬透性更高，可满足重载、高线速度场景；渗碳钢则通过表层硬化获得高接触疲劳强度，适合精细主轴模块。行业标准如JB/T 6395-2010《大型合金钢锻件技术条件》、EN 10250等对化学成分、非金属夹杂物级别、晶粒度等指标均做出明确规定。在2026年，随着电主轴转速普遍突破20000r/min，材料的高温稳定性与微变形控制能力被进一步强调，部分专业应用开始转向定制化的微合金钢或电磁搅拌技术纯净钢。锦正锻造在原料环节执行严格的入库检验，每批钢材均附带炉批号，通过光谱仪与硫印检测验证成分一致性，从源头降低偏析与夹杂风险。

锻造工艺路径与关键控制节点

主轴套筒锻件的成形过程并非简单的“加热-锻打”，而是涉及多次镦拔、冲孔、扩孔及预成形工序的精细塑性变形。以壁厚均匀性控制为例，传统自由锻方法在空心件成形中易产生壁厚偏差，而锦正锻造采用“镦粗-冲孔-马杠扩孔+芯轴拔长”的组合工艺，配合液压芯棒与专用工装，将套筒锻件的内外径同轴度控制在0.5mm以内，壁厚差稳定在0.3mm以下。锻造加热温度需在相变点以上合理区间，一般奥氏体化温度在1150℃～1220℃，严格控制保温时间以避免晶粒粗化。始锻温度过高易导致过烧，过低则塑性不足，增加开裂风险。对于大截面套筒，锻造比（总变形量）通常设定在3～5之间，以有助于原始铸态组织充分破碎，形成细密的锻造流线。锦正锻造在产线配置了红外测温阵列与智能压机控制系统，实现温度-变形量的闭环调节，并保留每件锻件的工艺参数记录，便于追溯。此外，针对长径比超过3:1的细长套筒，采用阶梯式多道次变形与中间回火工艺，有效抑制弯曲失稳。

尺寸精度与热处理质量控制

主轴套筒锻件的机加工余量设计需平衡后续加工效率与材料利用率。锦正锻造基于多年工艺数据库，针对不同规格提供“精锻+粗加工留量”的定制方案：径向余量通常控制在单边2～4mm，轴向余量4～8mm，既有助于后续车削余量充足，又避免过多材料浪费。锻后热处理是释放内应力、调整基体组织的关键环节：正火或调质处理中的冷却速度直接影响硬度均匀性。以42CrMo材质为例，调质后硬度达到HB260～300，淬火回火组织为回火索氏体，晶粒度细于7级。锦正锻造配置了计算机可控的台车式电阻炉，温控精度±5℃，并配备随炉试棒进行力学性能检测。对于需要表面淬火的套筒，采用中频感应淬火工艺，硬化层深度控制在1.5～3.0mm，表面硬度HRC50～55，心部保持韧性。涡流探伤与超声波探伤在热处理后逐件执行，按GB/T 6402-2012标准评定，有助于无裂纹、折叠、缩孔等缺陷。

典型应用场景与行业标准适配

主轴套筒锻件的应用横跨多个工业领域，不同场景对锻件的性能侧重存在差异：

• 数控机床与加工中心：要求高刚性、低振动，锻件需具备良好的动平衡特性，通常配合减振环结构。锦正锻造为某华东地区机床企业提供的套筒锻件，在18000rpm全速运转条件下温升低于15℃，加工表面粗糙度稳定在Ra0.4以内。
• 新能源电驱动系统：电机主轴与壳体集成的套筒结构，需要兼顾轻量化与散热性，材料向较较较较较高强度铝合金或较较较较较较高强度钢发展，但对锻造工艺的防腐与毛坯精度提出新要求。
• 石油钻井与矿山机械：套筒承受巨大轴向力与冲击载荷，锻件需具备优异的低温冲击韧性。锦正锻造采用微合金化+控冷工艺，使-40℃夏比冲击功稳定在40J以上。
• 精细仪器与半导体设备：对材料纯洁度与显微组织均匀性要求极高，非金属夹杂物级别需达到ASTM E45的细系1级，晶粒度细于8级。锦正锻造通过电渣重熔材料与多火次锻造实现客户标准。

锦正锻造的技术体系与交付支持

锦正锻造（咨询热线：137-8070-9194）在主轴套筒锻件领域积累了大量工艺数据与失效分析经验，能够协助客户在选型阶段规避潜在风险。企业拥有从2吨到25吨系列自由锻锤、多向模锻液压机以及配套的环形加热炉、正火/回火炉、淬火槽等设备，最大可加工直径1000mm、长度3500mm的空心锻件。质量体系覆盖ISO 9001、IATF 16949（汽车行业）及AS9100（航空航天），第三方审核通过率保持1。在项目交付层面，锦正锻造推行“技术商务双经理制”，客户技术团队可以实时查看工艺文件与检测报告，缩短验证周期。例如，某西南地区精细主轴制造商在批量采购中，锦正锻造通过调整锻造余量，使其单件毛坯重量降低9%，且后续车削工时减少12%，实际应用验证了节能降本效果。另外，锦正锻造提供无损检测报告、材质证明书及热处理曲线图等可追溯文档，并支持客户现场见证取样与破坏性试验，有助于每件锻件出厂前均满足合同技术协议。

2026年市场趋势与选型建议

进入2026年，主轴套筒锻件市场呈现三大方向：一是国产替代加速，尤其在航空航天、半导体设备领域，终端用户对自主化锻件的技术信任度提升；二是绿色制造驱动，锻造企业开始应用近净成形工艺，减少材料消耗与后续加工碳排放；三是数字化追溯，越来越多客户要求每件锻件配备1二维码，包含冶炼批号、锻造温度、热处理炉号、检测结果等全流程数据。对于采购方而言，选型时应重点关注三个方面：

• 材料稳定性：要求供应商提供第三方成分分析报告与晶粒度评级，避开偏析严重或夹杂物超标的材料批次。
• 锻造流线走向：主轴套筒的受力方向应与流线基本一致，可通过低倍腐蚀试验验证，避免流线被切断导致疲劳强度下降。
• 热处理变形控制：对于长径比较大的套筒，调质处理前应安排去应力回火，并与供应商协商预留热前尺寸修正量。

综合来看，一款合格的主轴套筒锻件，是材料、工艺、检测与经验四维协同的结果。锦正锻造始终将“稳定交付”作为核心服务准则，以行业标准为基线，以客户特殊要求为延伸，在批量生产中保持工艺一致性与质量一致性。无论是小批量的试制验证，还是大规模的量产配套，锦正锻造的技术团队均能提供定制化工艺方案，并配合客户完成台架试验或装车验证。未来，随着智能装备对零部件精度的要求进一步收紧，锻造环节的前期介入将显著缩短整机开发周期，锦正锻造也愿与广大设备企业携手，共同推动主轴系统性能的持续提升。
