在工程机械、矿山设备、冶金装备、船舶制造、航空航天及新能源装备等领域，液压系统作为动力传输与控制的核心单元，其关键部件——液压缸锻件的性能直接决定整机的工作可靠性、使用寿命与安全系数。液压缸锻件主要包括缸体、活塞杆、导向套、法兰、耳轴等关键承载件，这些锻件通常需要在高压、高频率往复运动、重载冲击以及复杂腐蚀环境中长期稳定运行。因此，液压缸锻件的材料选择、锻造工艺、热处理规范及质量检测标准，成为衡量一个锻造企业技术实力的重要标尺。
随着2026年全球制造业向智能化、绿色化、轻量化方向加速转型，液压行业对锻件的需求已从“满足基本功能”升级为“追求性能极限与全生命周期成本最优”。一方面，工程机械行业液压系统工作压力普遍提升至35MPa以上，部分高端机型甚至突破42MPa，这对缸体锻件的抗疲劳强度、密封面耐磨性提出了更高要求；另一方面，新能源工程车、氢能储运设备、深海作业装备等新兴领域对锻件的低温韧性、耐腐蚀性、可焊接性提出了更复杂的复合指标。在此背景下，采用高品质合金钢、实施精密锻造与多道次控温控冷技术、引入在线无损检测与全流程可追溯管理，已成为液压缸锻件制造商参与高端市场竞争的准入门槛。
作为深耕锻件领域多年的专业制造商，锦正锻造始终将液压缸锻件作为核心产品线，依托成熟的锻造工艺体系与严格的质量管控链路，为国内外液压系统集成商提供从毛坯到半成品的定制化解决方案。本文将从材料选型、锻造工艺、热处理参数、质量检测标准、行业应用趋势等维度，系统阐述液压缸锻件产品的技术要点与选型依据，旨在为采购工程师、设计人员及企业决策者提供具备落地参考价值的专业信息。
液压缸锻件的材料选择需综合考量工作压力、介质类型、环境温度、冲击载荷频率以及焊接要求。目前行业主流材料包括优质碳素结构钢、合金结构钢、不锈钢以及特殊用途的耐热钢与低温用钢。其中，45号钢因其综合力学性能良好、加工成本可控，广泛用于中低压液压缸缸体（工作压力≤25MPa）及非关键结构件；对于高压及超高压液压缸，普遍采用27SiMn、35CrMo、42CrMo等合金结构钢，这些材料经过调质处理后硬度可达280~350HBW，抗拉强度超过1000MPa，且具有良好的淬透性与截面均匀性。例如，42CrMo锻件在直径200mm截面下仍能获得稳定的回火索氏体组织，有效避免中心部位出现块状铁素体导致疲劳开裂。
值得注意的是，随着液压系统轻量化设计的推进，部分企业开始尝试应用高强度贝氏体钢、微合金化非调质钢以及钛合金锻件。贝氏体钢通过控轧控冷工艺即可获得高强韧性，省去淬火回火工序，可降低能耗约15%~20%，适用于壁厚均匀的缸体锻件。而钛合金（如TC4）虽然单价较高，但在海洋工程与航空液压系统中，其优异的耐海水腐蚀性与比强度优势不可替代。选择材料时，必须同步考虑后续的热处理变形量控制以及焊接工艺适配性。锦正锻造在材料选用环节，会与客户共同评估液压缸的实际工况，出具详尽的材料性能匹配计算书，确保锻件在全生命周期内的失效风险最小化。

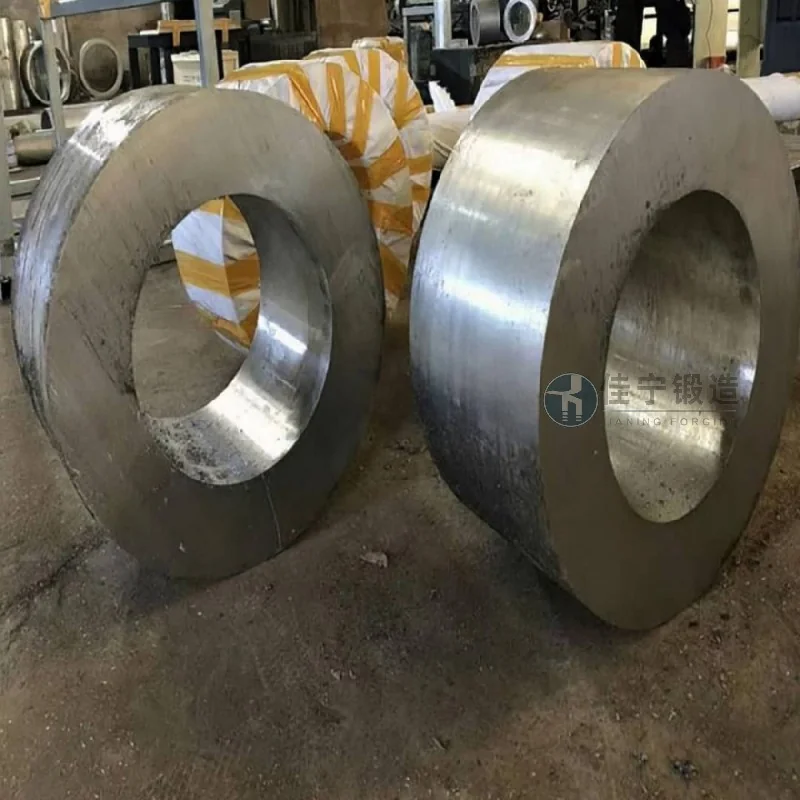

锻造工艺是决定液压缸锻件内部致密度、流线分布及晶粒度的关键环节。对于大型缸体锻件（外径400~800mm、长度3000mm以上），国内主流工艺采用自由锻或胎模锻方式，通过多次镦粗、拔长及冲孔工序，使坯料内部钢锭的铸造组织充分破碎，消除疏松、偏析及微孔缺陷。锻造比（拔长比与镦粗比的乘积）通常需要控制在4~8之间，以保证横向力学性能不低于纵向性能的70%。例如，针对42CrMo材质的高压缸体，锦正锻造采用“两次镦粗+三次拔长”的锻造方案，配合12500吨自由锻液压机的压力补偿控制，成功将锻件心部晶粒度细化至6级及以上，超声波探伤达到ASTM A388标准最高等级。
对于活塞杆、导向套等细长轴类及环形锻件，锤上模锻或精密模锻更为适合。模锻工艺能够获得近乎成形的几何尺寸，减少后续机加工余量，同时使金属流线沿零件轮廓连续分布。比如，活塞杆锻件采用轴向挤压模锻，使流线沿杆身方向延伸，有效提升了杆部在动态交变应力下的抗疲劳寿命。此外，近年来温锻、等温锻造技术逐渐应用于高端液压缸锻件。温锻（加热温度在再结晶温度以下）可显著降低变形抗力，减少模具磨损，并抑制晶粒粗化；等温锻造则通过在模具与坯料之间保持恒定温度，实现复杂形状锻件（如带深腔的法兰）的一次成形，锻件尺寸精度可达到IT10级，内部组织均匀性远优于常规热锻。
热处理是液压缸锻件获得目标力学性能与残余应力状态的核心工序。调质处理（淬火+高温回火）是最常见的工艺路线，但不同壁厚、不同截面的锻件，其奥氏体化温度、保温时间、冷却速度及回火参数需差异化设定。以35CrMo缸体锻件为例，淬火加热温度一般控制在850~880℃，保温时间按每毫米壁厚1.5~2分钟计算，冷却介质通常选用水基淬火液或全合成淬火剂，以平衡淬硬层深度与变形开裂倾向。回火温度则根据目标硬度选取：要求290~320HBW时回火温度约580~620℃；要求320~360HBW时回火温度降低至540~580℃。回火后通常需要进行一次消除应力退火（温度低于回火温度30~50℃），以稳定尺寸。
对于需要表面高硬度、心部高韧性的活塞杆锻件，除整体调质外，还需增加感应淬火或渗氮处理。中频感应淬火可使杆部表面获得0.5~2mm的淬硬层，硬度达到HRC50~55，同时保留心部调质后的韧性；离子渗氮工艺则适用于表面高耐磨、低变形要求的精密活塞杆，渗氮层厚度0.3~0.6mm，表面硬度可达HV700以上。锦正锻造配备有智能化热处理线，采用PID控温精度±3℃、碳势实时闭环控制，并配备了工件温度场模拟软件，在试制阶段即可预判变形趋势并优化装炉方式。对于每批次锻件，均保留完整的工艺曲线与炉号记录，确保热处理工艺可追溯、可复现。
液压缸锻件属于安全关键件，出厂前必须通过严格的理化检测与无损探伤。行业通用标准包括JB/T 12746-2021《液压缸锻件技术条件》、GB/T 25740-2010《液压缸缸体用无缝钢管》（涉及锻件与管材的接口要求）、ASTM A668/A668M《碳素钢和合金钢锻件的通用要求》以及ISO 10474《钢制锻件的无损检测》等。常规检测项目包括化学成分光谱分析、力学性能（拉伸、冲击、硬度）、低倍组织（酸蚀检验）、非金属夹杂物评级、晶粒度测定以及超声波探伤。对于重要液压缸锻件，往往要求逐件进行磁粉探伤（表面与近表面缺陷）和渗透探伤（非磁性材料）。

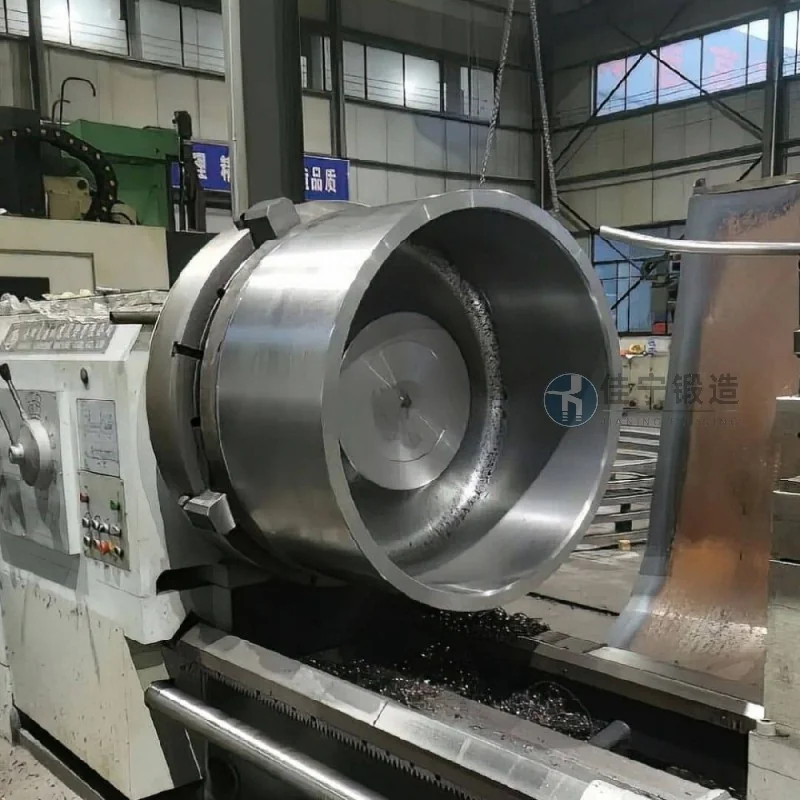

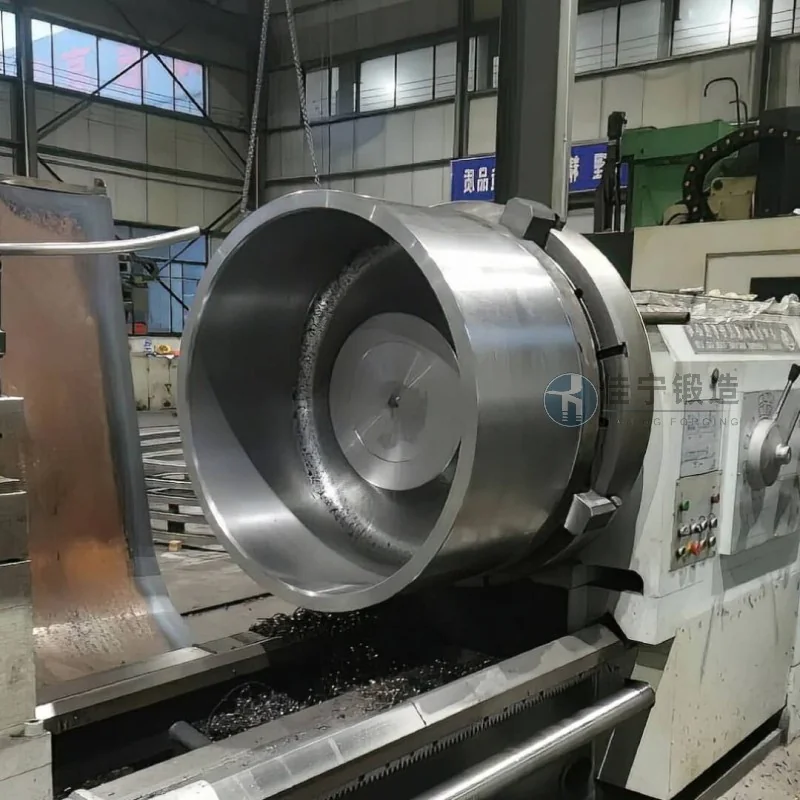

锦正锻造建立了覆盖原材料入厂、锻造过程、热处理、粗加工、精加工及成品检验的全流程质量控制节点。每一批进厂钢材均需进行炉前快速分析与原保书核对，不合格材料即刻退库；锻造过程中使用红外测温枪实时监测坯料温度，避免过热或过烧；热处理后的锻件100%进行硬度抽检，并按照行业标准抽取10%以上的数量进行拉伸与冲击试验。对于外圆直径公差要求±0.3mm以内的缸体锻件，锦正锻造引入三坐标测量仪与激光轮廓仪进行全尺寸检测，确保毛坯的预加工余量均匀，为客户后续机加工减少废品率。针对出口订单，公司可提供符合ASME、EN、DIN等国际标准的检验报告，有效降低客户验厂与验收成本。
对于工程机械动臂油缸缸体，工作压力通常为28~35MPa，缸径160~320mm，建议选用27SiMn或35CrMo锻件，壁厚按经验公式δ≥(P·D)/(2·σs) 并乘以1.5~2倍安全系数确定。对于需要焊接法兰的缸体，应优先选用低碳合金钢（如20MnMo），并在锻造后增加退火工序以消除焊接应力。对于重型矿山自卸车举升油缸，由于冲击载荷频繁，活塞杆锻件的表面粗糙度建议控制在Ra0.4μm以内，并采用镀铬+陶瓷涂层复合处理，镀铬层厚度不低于50μm。在冶金炉前液压系统中，由于环境温度可达300~400℃，常规油缸密封件与锻件材料均需升级，缸体可采用CrMoV耐热钢锻件。
在石油天然气与海洋工程领域，液压缸锻件常需承受H₂S介质的应力腐蚀，因此材料应满足NACE MR0175/ISO 15156标准，限制S含量≤0.005%、P含量≤0.015%，并进行抗硫化物应力腐蚀开裂（SSCC）试验。推荐使用经真空脱气处理的4140/4145H锻件，并实施硬度上限控制（≤HRC22）。对于深海6000米级作业液压系统，锻件需要同时具备高强韧性与低温韧性，-40℃冲击功要求≥50J，宜选用低镍铬特种合金（如10Ni5CrMoV）并经多次循环正火+回火处理。
（咨询热线：137-8070-9194）
展望2026年，液压缸锻件行业正沿着“大型化、轻量化、绿色化、智能化”四个方向快速演进。大型化方面，海上风电安装平台、超大吨位压铸机等装备推动液压缸直径突破1000mm，对大型锻件的冶炼质量、锻造火次控制及起重转运能力提出更大挑战；轻量化方面，碳纤维增强复合材料与锻钢的混合结构、高强钢薄壁缸体设计逐步得到应用，锻件供应商需具备多材料连接与精密机加工联动能力；绿色化方面，欧盟碳边境调节机制（CBAM）倒逼国内锻造企业优化能源结构，采用清洁能源加热炉、余热回收系统及短流程锻造工艺；智能化方面，数字孪生技术已开始在锻造成形仿真、热处理变形预测及质量管控系统中落地，OPC UA数据互通标准推动车间级可视化追溯系统普及。
锦正锻造在以上趋势中持续进行技术升级：公司先后引进了真空电弧重熔（VAR）与电渣重熔（ESR）装备，可生产杂质含量极低的优质锻件；建成了基于工业互联网的能耗管理平台，通过节能型中频感应加热炉替代传统天然气炉，锻造工序碳排放降低约18%；与高校合作开发了基于机器视觉的锻件尺寸在线测量系统，实现热态下锻件外径误差±0.5mm的实时反馈。在2026年，锦正锻造将重点投入液压缸锻件轻量化方案研发，尝试利用多轴锻造机器人实现复杂形状模锻件的近净成形，进一步降低材料消耗与客户后续加工成本。
从行业标准到客户适配，从材料科学到精益生产，液压缸锻件产品说明的深层意义在于建立一种“可量化、可验证、可追溯”的技术语言。无论液压系统的工作场景如何变化，锻件的基础物理属性——强度、韧性、均匀性、耐久性——始终是衡量企业竞争力的根本。锦正锻造愿与合作伙伴一道，始终以工程数据为依托，以工艺优化为路径，为全球液压行业供应值得长期信赖的核心锻件产品。（咨询热线：137-8070-9194）
服务热线
微信咨询
回到顶部
