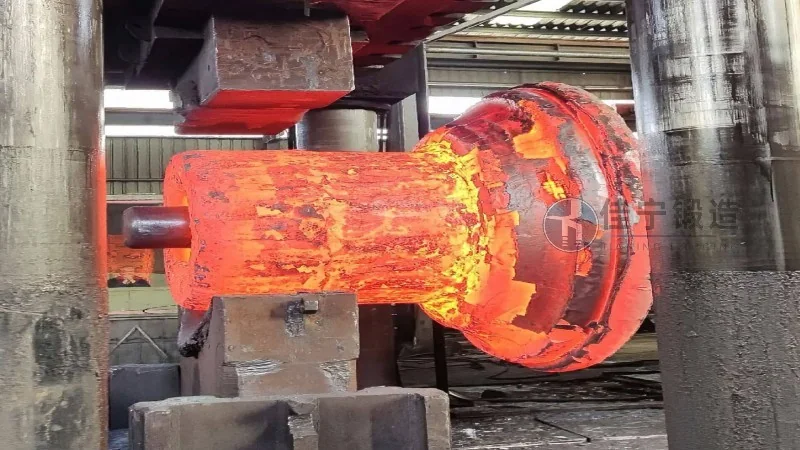

缸底锻件产品概览

缸底锻件产品概览：技术演进与选型指南

在液压系统、工程机械、矿山设备以及重型工业装备中，缸底锻件作为液压缸的核心承载部件，其性能直接决定了整套设备的使用寿命与安全可靠性。缸底通常位于液压缸的盲端，承受着反复的冲击载荷、高液压压力以及复杂的交变应力，因此对材料的致密性、纤维流线分布、力学性能均匀性以及抗疲劳能力提出了极高要求。与铸造缸底相比，锻造成型的缸底在组织致密度、无内部缺陷、各向同性等方面具备显著优势，已成为中高端液压系统装配的主流选择。据行业研究机构预测，2026年全球锻件市场规模将突破850亿美元，其中缸底锻件作为液压系统关键基础件，年均复合增长率稳定在4.5%左右，特别是在新能源装备、智能化工程机械以及深海作业设备领域，对高性能缸底锻件的需求呈现刚性增长态势。

从产品结构来看，缸底锻件通常分为焊接式缸底和整体式缸底两大类。焊接式缸底通过将锻造毛坯与筒体焊接成型，适用于中小批量、非标尺寸的液压缸；而整体式缸底则采用整体模锻或自由锻工艺，一体成型，消除了焊缝带来的应力集中与潜在泄漏风险，在高压、高频、重载工况下表现更为可靠。就材料而言，常用牌号涵盖35钢、45钢、40Cr、35CrMo、42CrMo以及高强度合金钢如30CrMnSiA等。随着轻量化设计理念的推广，部分前沿应用也开始采用调质处理后的低合金高强度钢，在保证强度的前提下降低自重。锦正锻造在缸底锻件领域深耕多年，积累了从原材料预检、加热规范设计到锻造比控制、余热热处理的一整套成熟工艺体系，能够针对不同工况要求输出最优化的锻件方案。（咨询热线：137-8070-9194）

缸底锻件的典型应用场景与工况分析

缸底锻件的应用场景横跨多个工业领域，每一类场景对锻件的性能侧重点都有所不同。首先在工程机械领域，如挖掘机、装载机、推土机的液压油缸，缸底需要承受频繁的冲击载荷和大行程往复运动，工作压力通常在25～35MPa之间，部分大型机型甚至超过40MPa。此时，锻件的疲劳寿命成为关键指标，而锻造工艺能够通过控制金属流线方向，使纤维组织沿主承力方向连续分布，大幅提高抗疲劳裂纹扩展能力。其次在矿山机械领域，液压支架、破碎机、输送机等设备长期处于高粉尘、高湿度、大负载的恶劣环境中，缸底锻件不仅要满足高硬度、高强度要求，还需具备良好的耐腐蚀性能，通常会在锻后增加镀铬或涂层处理。再次，在冶金设备领域，如连铸机、轧机压下油缸，缸底工作在高温环境下，材料的高温蠕变强度和抗氧化性成为核心关注点，常选用含Mo、Cr的合金钢牌号。最后在新能源装备领域，如风力发电机的偏航油缸、太阳能光热跟踪系统的液压驱动单元，缸底锻件需要在极寒、强风沙等极端气候下保持长期稳定，对低温冲击韧性和密封配合精度提出了更高标准。

据统计，2025年中国液压行业总产值达到约820亿元，其中工程机械液压件占比超过40%，而缸底锻件作为液压油缸的关键零件，其年消耗量超过1200万件。随着国产替代进程加速，国内市场对高品质缸底锻件的自给率已从2018年的48%提升至2026年预计的67%。这一趋势下，锻造企业需要具备快速响应定制化需求、严格贯彻国际标准（如ISO 9001、ISO 14001、EN 10204等）以及提供完整的材料可追溯系统的能力。锦正锻造在承接缸底锻件订单时，会先对客户提供的工况参数（最大工作压力、冲击频率、环境温度、介质类型等）进行有限元模拟分析，据此优化锻造工艺参数，确保产品在服役条件下具备冗余的安全余量。

缸底锻件的核心制造工艺与质量控制要点

缸底锻件的制造工艺链条较长，每个环节都直接影响最终产品的综合性能。以下梳理了从原料到成品的核心工序及其关键控制点：

• 原材料检测与锯切：进厂钢材需经过光谱分析、低倍组织检验、非金属夹杂物评级，确认化学成分合格且组织均匀。常见缺陷如偏析、缩孔残余必须剔除，方可进入加热工序。锯切下料时需控制端面垂直度偏差小于2mm，避免在后续锻造过程中产生折叠。锦正锻造配备了直读光谱仪和超声波探伤设备，确保每批次原材料100%符合欧盟EN 10204-3.1或3.2证书要求。
• 加热工艺与温度控制：钢锭或棒料的加热温度根据牌号不同有所差异，例如45钢加热温度范围为1180～1220℃，而42CrMo则需控制在1150～1180℃之间。升温速率应分段控制，尤其在低温段（＜800℃）要缓慢升温，以避免热应力导致内部裂纹。保温时间需根据截面尺寸精确计算，通常每100mm厚度保温0.5～1小时。采用天然气或电加热炉均可，但必须配备闭环温度记录系统，保证炉温均匀性误差在±10℃以内。
• 锻造工艺与锻比设计：缸底锻件常见的锻造方式包括自由锻（用于单件或小批量）、模锻（用于批量生产）以及胎模锻（适用于复杂形状）。锻造比（拔长比或镦粗比）一般控制在3～5之间，过低会导致心部组织不够致密，过高则可能引起流线紊乱。对于整体式缸底，通常采用镦粗+冲孔+扩孔的工序组合，使金属流线沿缸底轮廓均匀包络，避免在后续机加工时切断流线。锦正锻造在模锻缸底时，会利用多向模锻技术，在封闭模具内实现金属的三向受压流动，显著提升锻件的致密度和力学性能各向异性指数。
• 余热热处理与调质处理：锻后利用余热进行正火或等温退火，可细化晶粒、消除锻造应力。对于高要求的缸底锻件，会进行调质处理（淬火+高温回火），获得回火索氏体组织，兼顾强度与韧性。淬火介质根据牌号选择水、油或聚合物水溶液，回火温度通常在540～650℃之间。调质后的硬度一般控制在HB 220～280，具体需根据客户图纸要求调整。锦正锻造建立了热处理参数数据库，通过模拟软件预测不同截面尺寸的冷却曲线，从而优化淬火工艺，减少畸变和开裂风险。
• 无损检测与尺寸检验：成品锻件需100%进行超声波探伤（UT），按ASTM A388或GB/T 6402标准执行，质保等级通常达到Ⅲ级或更高。对于关键承力面，还需进行磁粉探伤（MT）或渗透探伤（PT）检测表面微小裂纹。尺寸检验则使用三坐标测量仪或专用检具，确保缸底止口内径、端面跳动、同轴度等公差满足设计要求。锦正锻造的检测车间配备了全自动超声波探伤系统和三坐标测量室，可出具带CNAS标识的检测报告，满足出口欧盟及北美市场的合规要求。

缸底锻件选型中的常见误区与优化建议

在实际采购过程中，部分用户容易陷入一些选型误区，导致缸底锻件在服役期出现早期失效。以下结合工程案例进行分析：

误区一：盲目追求高硬度。许多设备设计人员认为硬度越高就越耐磨、越安全，但实际上过高的硬度会显著降低材料的冲击韧性，在遇到突发超载或低温环境时容易发生脆性断裂。例如某矿山液压支架缸底原设计采用40Cr调质到HB 320，结果在冬季-25℃工况下连续发生批量断裂。经分析，硬度偏高导致低温冲击功下降至不足15J。后调整为35CrMo调质至HB 260～280，并增加-40℃低温冲击功≥27J的验收要求，问题彻底解决。因此，选型时应根据实际工况合理匹配硬度范围，并非越高越好。

误区二：忽视锻造流线方向。部分采购方仅关注锻件的化学成分和力学性能数据，忽略了金属流线的走向。如果缸底锻件的流线在关键受力部位被切断（例如在止口根部形成横向流线），那么疲劳寿命可能降低50%以上。实际案例中，某挖掘机缸底在使用2000小时后止口处出现疲劳裂纹，解剖后发现锻造时模锻工步设计不当，导致流线在过渡圆角处被切断。锦正锻造在模具设计阶段会运用Deform-3D仿真软件模拟金属流动，优化预锻和终锻形状，确保流线与主应力方向一致。

误区三：简化验收标准。有些企业为降本只要求硬度检测和简单的尺寸测量，忽略了超声波及磁粉探伤等无损检测环节。但缸底锻件在锻造过程中偶尔会出现内部微裂纹、白点或夹杂物，这些缺陷在静载下可能不会立即失效，但在交变载荷下会迅速扩展。建议在采购合同中明确UT验收等级（例如ASTM A388 Class C）、MT灵敏度等级以及金相组织评级（如晶粒度≥5级，非金属夹杂物≤2级）。锦正锻造可为客户提供全套检测方案的定制化服务，帮助客户建立更科学的检验清单。

2026年缸底锻件行业趋势与锦正锻造的应对策略

展望2026年，缸底锻件行业将面临技术升级与市场需求的双重驱动力。一方面，随着工程机械向电动化、智能化转型，液压系统的工作压力正在向更高等级（45～60MPa）发展，这对缸底锻件的密封配合精度和抗疲劳寿命提出了挑战。另一方面，下游客户对交货周期、品种柔性以及全生命周期成本控制的要求越来越严格。预计锻件行业将呈现以下三个显著趋势：

• 近净成形技术加速应用：精密模锻和闭塞锻造技术逐渐成熟，可减少后续机加工余量50%以上，同时提高材料利用率至85%以上。锦正锻造目前已建成了多条精密模锻生产线，可生产外径800mm以内的缸底锻件，尺寸精度稳定在IT10～IT11级。
• 数字化质量管理体系成为标配：越来越多的主机厂要求供应商提供全流程可追溯数据，包括每件锻件的炉批号、加热曲线、锻造压力、热处理参数以及检测结果。锦正锻造自主研发了MES系统，实现了从原材料入库到成品出库的全过程数字化管控，每一件缸底锻件都拥有唯一的二维码身份标识。
• 绿色低碳锻造工艺普及：为响应碳达峰碳中和目标，感应加热替代传统燃气炉的普及率正在提升，能效可提高20%以上。同时，锻后余热利用技术也得到广泛推广，锦正锻造在厂区建设了锻后余热回收系统，将锻件余热用于预热空气和热水，每年减少天然气消耗约12万立方米。

在具体的产品方向上，锦正锻造重点开发了适用于新能源工程机械的轻量化缸底锻件，通过拓扑优化设计将壁厚减薄8%～12%，同时通过微合金化技术保持强度不降低。此外，针对深海作业环境，研发了耐海水腐蚀的316L不锈钢缸底锻件，并通过了1000小时中性盐雾试验。2025年以来，锦正锻造已成为国内多家主流液压系统集成商的战略供应商，年交付缸底锻件超过30万件，产品远销德国、日本及东南亚市场。

缸底锻件的维护与失效预防建议

即使选用了高品质的缸底锻件，若在日常运行中维护不当，仍可能缩短其使用寿命。建议使用单位建立以下预防性维护措施：

• 定期检查缸底与缸筒的焊接处或螺纹连接处，发现疲劳裂纹征兆及时更换，建议每1000工作小时进行超声波探伤普查。
• 保持液压油清洁度等级不低于NAS 8级，尤其要控制油液中的硬质颗粒直径小于10μm，避免颗粒对缸底密封面造成磨损。
• 在长期停机或低温启动前，进行预热循环，使缸底温度缓慢上升至工作温度，减少热冲击。
• 对于高强度合金钢材质的缸底锻件，严禁在调质后进行补焊修复，因为焊接热影响区会破坏原有的回火组织，造成局部硬度降低和应力集中，应采用整体更换的方式。

从全生命周期成本角度分析，虽然高品质缸底锻件的采购单价可能比普通铸件或锻造毛坯高出15%～25%，但其平均使用寿命可延长2～3倍，且因故障停机带来的维修成本和产能损失显著降低。因此，以性能为导向的选型模式正逐步取代单纯的价格竞争。锦正锻造始终致力于帮助客户降低综合使用成本，通过提供定制化的材料选型方案、精准的锻造工艺设计以及全面的售后技术支撑，确保每一件缸底锻件在用户现场都能发挥出应有的价值。

总结而言，缸底锻件作为液压系统的基础承载零件，其品质高低决定了装备的可靠性与作业效率。在技术快速迭代的当下，锻造企业需要持续提升工艺创新能力、完善质量追溯体系，并主动对接下游的智能化、轻量化需求。锦正锻造在缸底锻件领域积累了超过十五年的工程经验，与多所高校及研究院所建立了产学研合作，能够为客户提供从概念设计到批量交付的一站式解决方案。如需进一步了解缸底锻件的选型参数、工艺标准或索取样件，欢迎致电垂询。（咨询热线：137-8070-9194）
