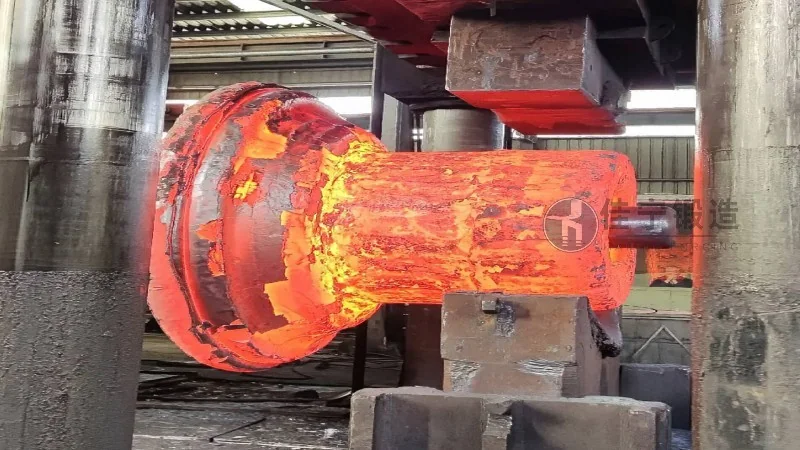

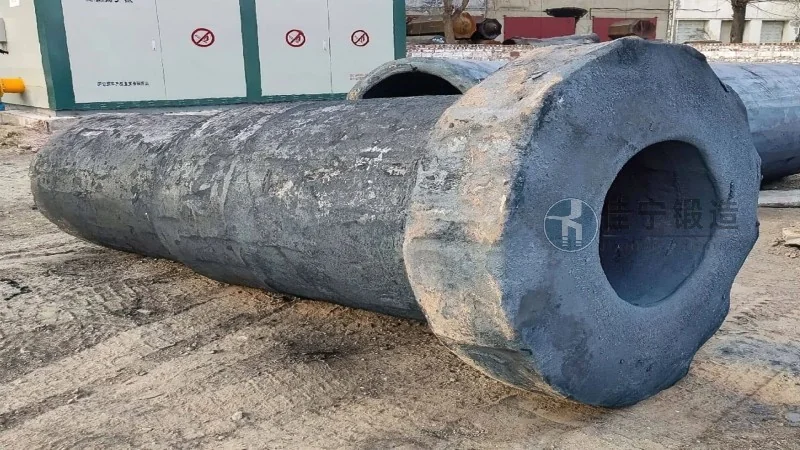

筒节锻件产品简介

在重型机械、石油化工、风力发电、船舶制造以及航空航天等基础工业领域，筒节锻件作为核心结构部件，其质量与性能直接影响着整套装备的运行寿命与安全性。随着全球能源装备向大型化、极端工况化方向演进，对筒节锻件的尺寸精度、材料均匀性以及抗疲劳性能提出了更为严苛的要求。据行业研究机构2026年最新数据显示，全球大型锻件市场规模已突破千亿元人民币，其中筒节类锻件因广泛用于压力容器、反应器、回转窑等关键设备，年复合增长率稳定在6%至8%之间。在这一市场背景下，选择兼具技术积淀与制造能力的锻件供应商，成为下游企业降本增效、规避质量风险的关键决策。

筒节锻件并非简单的金属圆环，其制造涉及从钢锭冶炼、锻造比控制、热处理工艺优化到精密机加工的全链条技术协同。一件合格的筒节锻件，需要同时满足材料化学成分的严格配比、微观组织的均匀细化、尺寸公差的高精度控制以及表面质量的零缺陷要求。以压力容器用筒节为例，ASME BPVC VIII-1及国内NB/T 47008标准均对锻件的屈服强度、冲击韧性、硬度均匀性及无损检测等级有明确界定。从原材料到成品，每一道工序都承载着对安全与可靠的承诺。

筒节锻件的定义与核心分类

筒节锻件，顾名思义是指具有圆筒形或环形截面，通过锻造工艺成形的金属部件。其典型特征为轴向长度与径向壁厚之间存在特定比例，且通常需进行整体锻造成形以消除铸造缺陷、细化晶粒、获得沿圆周方向分布均匀的流线组织。根据使用场景与材质要求，筒节锻件主要可分为以下几类：

• 压力容器筒节：应用于炼油、化工、核电等领域的高压反应器、换热器、储罐等设备。常用材料包括16Mn、20MnMo、12Cr1MoV、14Cr1MoR等低合金钢，需通过模拟焊后热处理保证长期服役的高温强度。
• 风电塔筒连接段：用于风力发电机组塔筒的底段、中段及法兰连接部位，材质多为Q345E、S355NL等，需具备优异的低温冲击韧性与抗疲劳性能，在-40℃环境下仍保持稳定塑性。
• 回转窑轮带与筒体：水泥建材、冶金行业中回转窑的关键承载部件，材料以ZG310-570、42CrMo为主，要求锻件在高温、重载、磨损工况下具有足够的蠕变抗力与耐磨性。
• 船舶轴系与尾管：大型船舶推进系统的重要组件，材质多为含Ni、Cr、Mo的合金锻钢，对晶粒度等级、超声波探伤合格级别均有严格标准。

不同应用场景对筒节锻件的壁厚均匀度、椭圆度、内径尺寸公差等参数的要求差异显著。例如，核电压力容器用筒节锻件的内径公差需控制在±2mm以内，而普通结构件则可放宽至±5mm。选型时需根据实际工况综合评估材料、尺寸与检测等级。

筒节锻件制造工艺与核心技术解析

高品质筒节锻件的制造并非简单复制，而是多学科技术融合的系统工程。从钢锭冶炼开始，到最终成品交付，主要经历以下几个关键环节：

冶炼与钢锭质量控制：优质的筒节锻件源于纯净的钢水。常规采用电弧炉初炼+LF精炼+VD真空脱气工艺，严格控制S、P、H、O等有害元素含量。对于大型厚壁筒节，还需采用钢锭模内加稀土处理，细化铸态组织，减少中心偏析与缩孔。2026年行业趋势表明，用户对钢锭的洁净度要求提升，部分高端订单要求气体含量达到氧含量≤20ppm、氢含量≤2ppm。

锻造比设计与开坯：筒节锻件锻造比的合理选择直接决定了晶粒细化程度。对于压力容器类筒节，锻造比通常控制在3.0至4.5之间；壁厚超过200mm的厚壁筒节需采用多道次、小变形量锻造策略，结合WHF法（宽砧强压）消除心部缺陷。锻造过程中的火次温度、终锻温度、变形速率等参数需依据材料特性建立数据库，通过数值模拟优化，实现流线沿筒体圆周方向均匀分布。

热处理工艺定制：热处理是赋予筒节锻件最终性能的核心工序。根据材料牌号与使用要求，通常采用正火+回火、调质（淬火+高温回火）或等温退火等工艺。以42CrMo材质为例，调质处理后硬度需控制在HB240-280范围内，且横纵截面硬度差不超过HB20。近年来，分段控冷与模拟焊后热处理（PWHT）技术推广，可有效降低残余应力，避免热处理开裂。

精密机加工与尺寸保证：大型筒节锻件的机加工通常在重型车床或立式车床上进行。需采用多刀架协调加工技术，保证内外圆同轴度、端面垂直度及壁厚均匀性。对于直径超过5米、壁厚仅50mm的薄壁筒节，还需应用控制应力释放与减振切削工艺，防止加工变形。检测手段从传统的卡尺、千分尺升级为三坐标测量机配合激光跟踪仪，确保尺寸精度满足PED、MSS SP-44等国际标准。

质量检测体系与行业标准适配

筒节锻件作为安全关键件，其质量检测必须覆盖全流程。从原材料复核到成品出厂，标准化的检测节点包括：

• 化学成分分析：采用光谱仪或化学分析法，逐炉验证C、Si、Mn、P、S及合金元素含量，符合对应标准。
• 力学性能试验：按批次每件取样，进行拉伸、冲击、硬度及弯曲试验。要求屈服强度、抗拉强度、延伸率、断面收缩率及低温冲击功均满足设计值。
• 无损检测：超声波探伤（UT）按ASTM A388或GB/T 6402标准执行，对筒节锻件进行100%扫查，评定级别通常要求II级或I级；磁粉探伤（MT）或渗透探伤（PT）用于检测表面及近表面缺陷。
• 尺寸与外观检查：关键尺寸逐件测量并记录，允许偏差参考相关标准；表面不得有裂纹、折叠、结疤、气孔等缺陷。

在售后服务与质量追溯方面，批量生产的筒节锻件应当附带完整的质量证明书，包含炉号、批号、热处理曲线、检测报告等可追溯信息。锦正锻造坚持“一码溯源”体系，每一件产品均赋予唯一编码，供客户实时调取制造记录，极大降低现场验收风险。

应用领域与典型落地案例

筒节锻件的应用场景极为广泛，其技术参数直接关联到终端设备的运行效率与安全性。以某大型炼化一体化项目为例，需要多件直径达6.8米、壁厚160mm的加氢反应器筒节锻件。材料要求为2.25Cr1Mo0.25V，需同时满足蠕变断裂强度、抗氢腐蚀性能及模拟焊后热处理后的冲击韧性。锦正锻造通过优化开坯工艺与控冷淬火方案，成功将筒节锻件的晶粒度细化为7级以上，一次探伤合格率达到98.7%，交付后助力客户将反应器设计寿命延长至25年以上。

在风电领域，陆上风机功率已突破10MW级别，塔筒连接段筒节锻件的壁厚减薄至50mm以下，对环形焊缝的焊接工艺提出了更高要求。锦正锻造采用“锻造-正火-精车”一体化流程，严格控制内外径尺寸公差在±1.5mm以内，减少了现场组对时的焊接变形量，帮助客户节省约15%的安装工时。此外，出口至欧盟市场的筒节锻件需通过CE-PED认证，公司建立了符合欧盟指令的工艺文件体系，累计交付超过2000件无质量异议。

筒节锻件选型与采购关键因素

对于采购方而言，合理选择筒节锻件供应商需从技术能力、产能保障、质控体系及服务响应等维度综合评估。具体关注点包括：

• 材料覆盖面：供应商是否具备多种材质（碳钢、合金钢、不锈钢）及特殊牌号的锻造能力，尤其应对非标材料时的技术预案。
• 最大制造能力：包括钢锭重量上限、锻造水压机吨位、热处理炉有效尺寸及卧式车床加工直径。例如，超过15吨的筒节锻件需要至少3000吨以上的自由锻水压机。
• 标准符合性：是否通过ISO 9001、ISO 14001、ASME核级认证、CE-PED等体系认证，相关检测报告是否具备第三方认可资质。
• 交货周期与批次一致性：大型筒节锻件通常需要120-180天生产周期，同批次产品需保证性能波动最小化。2026年行业趋势要求供应商具备柔性排产能力，应对紧急订单。

锦正锻造拥有8000吨自由锻水压机、5米数控立车群及多台十米深井式热处理炉，年锻造能力达2.5万吨。公司技术团队精通各类非标筒节锻件的工艺设计，可在技术协议阶段协助客户优化尺寸公差与材料选型，降低综合成本。如需获取具体产品参数表或技术咨询，您可以直接联系锦正锻造（咨询热线：137-8070-9194）。

行业趋势与未来发展展望

展望2026年至2030年，筒节锻件行业将呈现以下三大趋势：一是智能化锻造产线加速普及，利用数字孪生技术实现锻造过程实时监控与自适应控制，降低人为因素误差；二是绿色制造成为硬性门槛，欧盟碳边境调节机制（CBAM）对进口锻件碳足迹提出核算要求，低碳冶炼与余热回收技术将成为供应商核心竞争点；三是极端工况材料需求激增，如耐700℃以上高温的镍基合金筒节、抗氢脆的铬钼钒钢筒节等，需要企业与高校联合研发。

此外，随着全球能源结构转型，海上漂浮式风电、深海油气开采等新场景对筒节锻件的抗腐蚀疲劳性能提出更高标准。锦正锻造已与国内多家材料研究所建立联合实验室，在超高强度钢微合金化、大型薄壁筒节防变形热处理等方面取得突破，部分成果已应用于实际订单。未来，公司将继续坚持“技术驱动、质量优先”路线，为各行业客户提供更可靠、更经济的筒节锻件解决方案。

筒节锻件的价值在于将材料科学与制造工艺深度融合，最终服务于装备安全与能源效率。从原材料到成品，任何一个环节的严谨都体现着对工业责任的敬畏。选择专业可靠的锻件供应商，不仅是一次采购决策，更是对长期稳定运行的保障。锦正锻造愿以二十余年技术积累为基石，与合作伙伴共同推动重型装备制造水平持续进化。
