合金钢齿轮锻件产品基本说明：材料特性、工艺优势与应用前景

在化机械传动系统中，齿轮作为核心零部件，其性能直接影响设备运行的可靠性、效率与寿命。随着工业制造向高精度、高承载、长寿命方向持续演进，齿轮材料的选择与成形工艺成为行业关注的焦点。合金钢齿轮锻件凭借其优异的综合力学性能、稳定的内部组织以及良好的热处理响应性，已成为风电、工程机械、矿山设备、轨道交通、船舶动力等领域专业齿轮的主流技术方案。锦正锻造深耕合金钢锻件领域多年，依托成熟的热加工工艺与严格的质量控制体系，为客户提供从材料选型到成品交付的一站式解决方案。本文将从合金钢齿轮锻件的材料体系、锻造工艺、热处理技术、质量检测及典型应用五个维度展开系统阐述，旨在为齿轮设计与采购人员提供具有工程参考价值的技术指南。

齿轮锻件与普通铸造或切削齿轮的本质差异在于其内部金属流线的完整性。锻造过程使合金钢坯料在高温下发生塑性变形，破碎铸态树枝晶、消除疏松与气孔，同时使非金属夹杂物沿变形方向分布，形成与齿轮受力方向相匹配的纤维流线。这种流线状态可有所提升齿轮的疲劳强度与抗冲击能力。据2026年行业技术发展趋势表明，高纯净度、细晶粒化的合金钢锻件在齿根弯曲疲劳寿命上较铸造齿轮提升30%—50%，在接触疲劳寿命上提升20%—35%。因此，在严苛工况下，锻造齿轮已成为不可替代的选择。

一、合金钢齿轮锻件的常用材料体系

齿轮锻件选材需综合考虑齿轮服役条件（载荷类型、转速、温度、润滑状态）、加工经济性及热处理工艺适配性。目前行业内应用最广的合金钢齿轮锻件材料包括以下几种体系：

• 铬钼系合金钢（典型牌号：42CrMo、35CrMo）：具有较高的淬透性和良好的低温冲击韧性，调质处理后综合力学性能均衡，广泛用于中大型齿轮、齿圈及重载传动轴。42CrMo在调质后抗拉强度可达1080MPa以上，适合风电主齿轮箱、矿山破碎机齿轮等场景。
• 镍铬钼系合金钢（典型牌号：18CrNiMo7-6、20CrNi2Mo）：渗碳淬火后表面硬度高（58—62HRC）、心部韧性好，是高速重载齿轮的优选材料。18CrNiMo7-6在欧洲标准中被列为风电齿轮箱关键齿轮的推荐用钢，其渗碳层均匀性及残余应力控制能力优于普通铬钼钢。
• 铬锰钛系合金钢（典型牌号：20CrMnTi）：国内应用成熟的渗碳钢种，性价比高，适合中小模数齿轮。含钛可细化晶粒，但需注意控制TiN夹杂物含量以避免疲劳源。
• 中碳合金调质钢（典型牌号：40Cr、40CrNiMoA）：用于要求高韧性较好性配合且不需深层渗碳的齿轮轴、低速重载齿轮。40CrNiMoA在调质态下具有优异的抗回火稳定性。

近年行业趋势显示，微合金化非调质钢（如FAS系列）在部分非关键齿轮中有替代调质钢的趋势，可省略调质工序、减少能耗与变形。但受限于韧性储备，在要求高安全裕度的齿轮锻件中，传统铬钼镍系合金钢仍占据主导地位。锦正锻造与国内多家钢厂建立了稳定合作关系，能够根据客户需求定制不同规格、不同冶炼质量等级（如E级、F级电渣重熔）的合金钢锻件坯料，从源头控制铸造缺陷。

二、合金钢齿轮锻件的锻造工艺关键技术

齿轮锻件的成形方法主要包括自由锻、模锻及环锻（碾环）。对于直径1米以下、批量较大的齿轮，多采用闭式模锻或精细模锻；对于直径数米的大型齿圈、齿轮毛坯，则采用自由锻+扩孔或碾环工艺。锻造过程中的核心控制参数包括加热规范、变形程度、终锻温度及冷却方式。

加热规范：合金钢导热性相对较差，大型锻件需采用分段加热或阶梯式升温策略，避免表面过热或内部开裂。例如42CrMo锻件，装炉温度不宜超过650℃，保温一段时间后以≤80℃/h的速率升至1200—1240℃的锻造温度。加热时间过长会导致脱碳层过厚，过短则造成温度不均匀。

变形程度与锻造比：齿轮锻件要求足够的锻造比（一般≥3.0）以充分破碎铸态组织。对于齿圈类锻件，需控制轴向与径向变形量的匹配，使流线沿齿向均匀分布。实际生产中，锦正锻造采用多火次锻造方案，结合预锻、终锻工序，通过有限元模拟优化坯料体积分配，减少飞边损耗，材料利用率可稳定在85%以上。

终锻温度控制：终锻温度过高易导致晶粒粗大，过低则产生加工硬化与裂纹风险。合金钢齿轮锻件的终锻温度一般控制在850—900℃，出炉后需立即进行热切边或热校正，并置于保温砂坑中缓慢冷却至300℃以下，避免因冷却应力产生白点（氢脆）。对于含镍量较高的钢种，还需增加去氢退火工序。

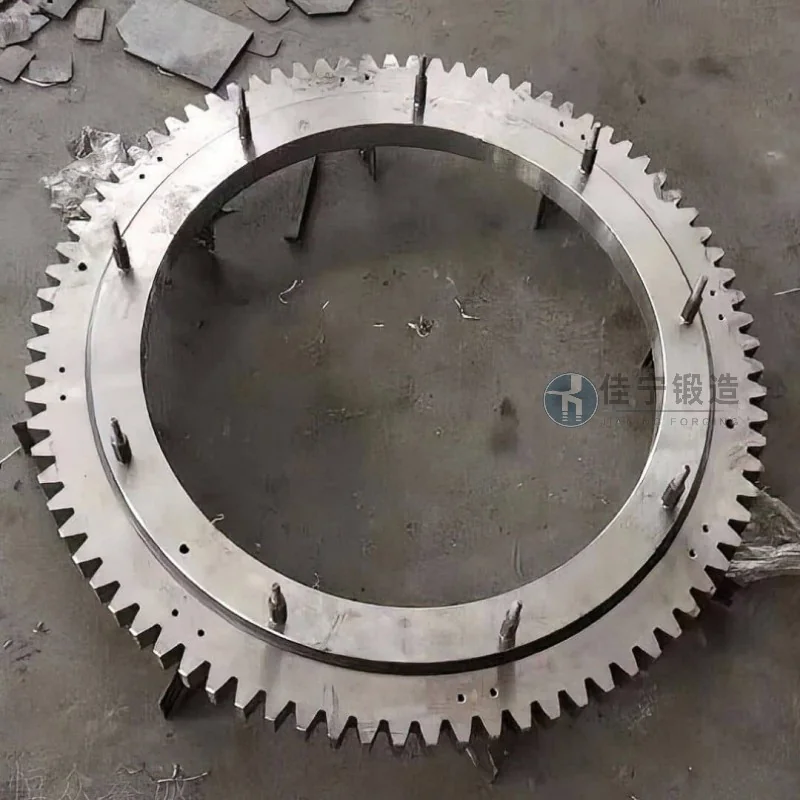

碾环工艺优势：对于直径1.5—6米的齿圈锻件，径向碾环工艺可使金属流线沿圆周方向连续分布，消除自由锻过程中形成的端面凹陷与折叠。碾环过程中实时监测壁厚与高度尺寸，可实现近净成形，后续机加工余量可控制在单边3—5mm以内，有所降低原材料消耗。

三、热处理工艺对齿轮锻件性能的影响

合金钢齿轮锻件最终性能高度依赖热处理工序。常见的齿轮锻件热处理路线包括调质（淬火+高温回火）、渗碳淬火、氮化及感应淬火等。

调质处理（淬火+回火）：适用于中碳合金钢齿轮锻件，淬火介质多采用水溶性淬火液或快速淬火油，淬火后组织为马氏体，随后在550—650℃回火获得回火索氏体。调质后硬度一般控制在250—350HBW，在保持良好韧性较好性的同时兼顾后续切削加工性。锦正锻造在调质环节采用数控淬火槽，配备多组搅拌器与温控系统，有助于冷却均匀性，有效降低畸变与开裂倾向。

渗碳淬火：针对低碳合金钢齿轮锻件（如18CrNiMo7-6），渗碳层深度通常按齿轮模数的15%—20%确定，具体范围为0.8—2.5mm。渗碳温度920—940℃，炉内碳势控制精度需达到±0.05%C，以避免形成网状碳化物或粗大碳化物。淬火后经-80℃深冷处理，可有效降低残余奥氏体含量至5%以下，提高尺寸稳定性。近年，低压真空渗碳技术逐渐普及，可减少内氧化与晶间氧化，改善齿面疲劳寿命。

氮化处理：对于要求高耐磨性与低变形量的精细齿轮锻件，气体渗氮或离子渗氮可在500—550℃实现硬化层，表层硬度可达650—900HV，且变形量控制在0.02mm以内。但渗氮层较薄（0.3—0.6mm），不适用于承受高接触应力的主传动齿轮。

感应淬火：针对齿面局部强化需求，中频感应淬火可在齿廓表面形成压应力层，适用于大模数开式齿轮或齿条。淬硬层深度通常在2—5mm，硬化层过渡区需避免应力突变。

四、质量检测体系与行业标准

合金钢齿轮锻件的质量控制贯穿全流程，涵盖化学成分分析、低倍组织检验、超声波探伤、力学性能测试及尺寸几何量检测。

• 化学成分分析：采用直读光谱仪或碳硫分析仪，有助于主要合金元素含量符合标准（如GB/T 3077、DIN EN 10083、ASTM A434等），并严格控制有害元素（P≤0.025%，S≤0.025%）。
• 低倍组织检验：酸蚀法检查一般疏松、中心偏析及白点缺陷。对于风电等安全支持要求高的领域，要求低倍组织达到GB/T 1979中1—3级。
• 超声波探伤（UT）：对齿轮锻件进行1超声波检测，依据NB/T 47013.3或EN 10228-3标准，评判当量缺陷尺寸。锦正锻造配备相控阵超声设备，可检出φ0.5mm当量的微小缺陷。
• 力学性能测试：包括拉伸（Rm、Rp0.2、A、Z）、冲击（KV2，通常-20℃或-40℃）、硬度（布氏或洛氏）及齿根弯曲疲劳试验（按客户要求）。每批次抽取试样，有助于批次稳定性。
• 尺寸检测：大型齿轮锻件采用激光跟踪仪或三坐标测量，重点控制内外圆同轴度、端面跳动及齿圈径向跳动。

公司严格执行ISO 9001及TS 16949质量管理体系，并已通过多家国内外知名主机厂的供应商审核。

五、典型应用场景与行业前景

合金钢齿轮锻件在不同行业的应用要求各有侧重：

• 风电齿轮箱：随着海上风电向15MW+机型发展，齿轮锻件需承受更大的扭矩与交变载荷，材料纯净度与疲劳寿命要求极高。有案例表明，采用电渣重熔18CrNiMo7-6锻件，配合渗碳后喷丸强化，将齿根脉冲弯曲寿命提升至200万次以上。锦正锻造已批量供应陆上与海上风电主齿轮箱用的内齿圈、太阳轮锻件，产品通过GL认证。
• 工程机械：挖掘机、盾构机的回转支承与行走减速机齿轮，需兼顾抗冲击与耐磨性。42CrMo调质锻件+中频齿面淬火方案在该领域应用成熟。
• 矿山破碎设备：大型圆锥破碎机、旋回破碎机的偏心齿轮与传动齿轮，通常采用模锻或碾环制备，材料选用35CrMo或40CrNiMo，热处理后整体硬度均匀性要求严格。
• 轨道交通：高铁牵引齿轮要求齿面渗碳层均匀、无剥落倾向，采用德国标准DIN 17210中的18CrNiMo7-6锻件。锻件需通过1磁粉探伤及齿轮台架试验。

展望2026—2030年，合金钢齿轮锻件行业将呈现三大趋势：一是高纯净度、超细晶材料需求增长，真空脱气、电渣重熔及氩气保护电渣技术进一步普及；二是数字化锻造与智能热处理融合，通过工艺仿真与在线监测减少试错成本；三是近净成形技术（如温锻+精细整形）降低加工余量，助力绿色制造。锦正锻造持续投入研发，已建立涵盖材料数据库、工艺仿真平台与检测实验室的技术体系，可协同客户完成齿轮锻件的全生命周期优化。

合金钢齿轮锻件的选型与采购，需综合考量使用工况、标准符合性、供应商资质及售后服务。锦正锻造（咨询热线：137-8070-9194）凭借二十余年行业经验，可提供从材料适配、锻造方案设计、热处理工艺参数到成品检验报告的全套技术文件，有助于每一件齿轮锻件满足预期使用性能。我们承诺以合规、合规、真诚的态度服务于每位客户，共同推动传动系统零部件的技术升级。
