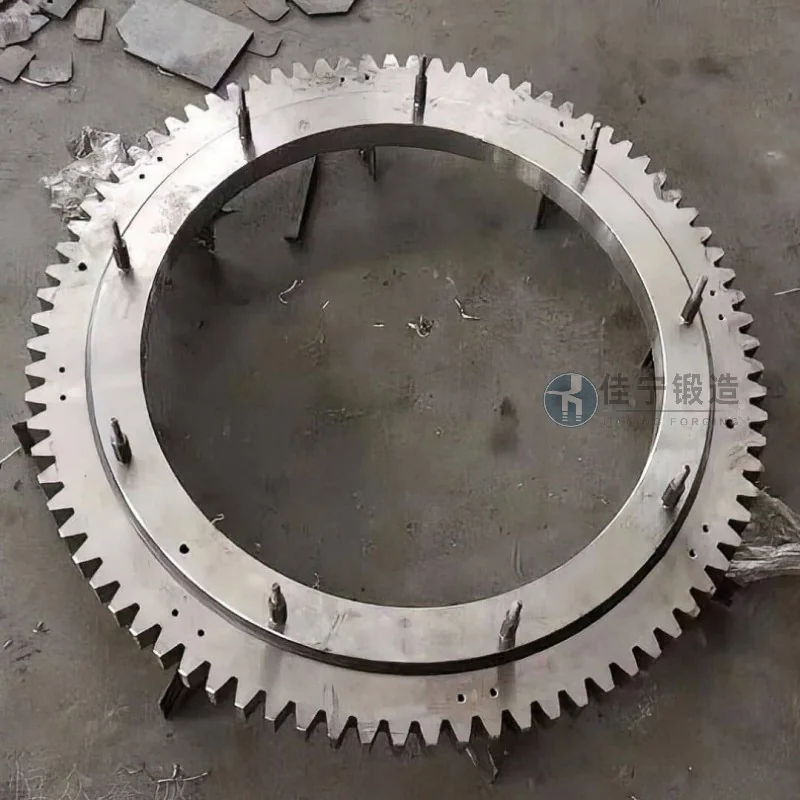

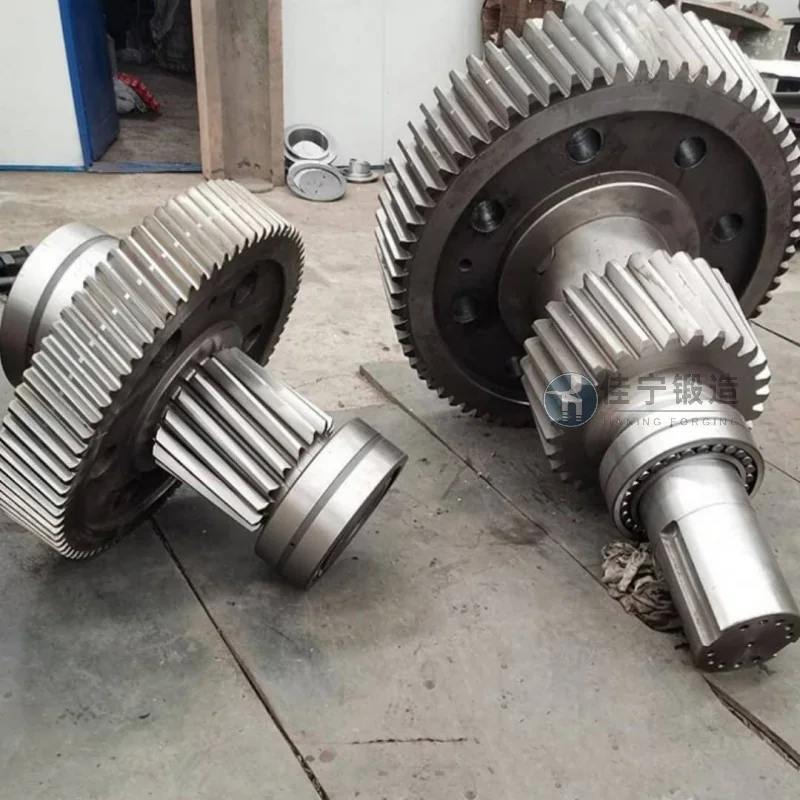

在工业制造体系中，齿轮锻件作为传递动力与运动的核心零部件，其材料选择与制造工艺直接决定了整机设备的可靠性、寿命以及运行效率。不锈钢齿轮锻件凭借优异的耐腐蚀性能、良好的机械强度以及适应复杂工况的稳定性，已广泛应用于石油化工、海洋工程、食品机械、医疗器械、新能源装备以及精细仪器等领域。随着2026年制造业对良好性能零部件的需求持续攀升，特别是在极端环境下的应用场景不断拓展，不锈钢齿轮锻件的技术升级与品质管控正成为行业关注的焦点。本文将从材料特性、锻造工艺、质量控制、市场趋势以及选型应用五个维度，系统阐述不锈钢齿轮锻件的技术内涵与产业价值，为设备制造企业与采购决策者提供专业参考。
不锈钢齿轮锻件的核心价值源于其材料的独特化学成分与微观组织。与普通碳钢或合金钢齿轮相比，不锈钢中铬元素含量通常不低于10.5%，能够在金属表面形成致密的钝化膜，有效阻隔氧、水及其他腐蚀介质的侵蚀。常见的奥氏体不锈钢如304、316系列，因其优异的韧性与抗晶间腐蚀能力，成为齿轮锻件的首选材料；马氏体不锈钢如420、440系列，则通过热处理获得高硬度与耐磨性，适用于承受高接触应力的传动场景; 双相不锈钢如2205、2507系列，兼具奥氏体的韧性及铁素体的强度，在氯离子含量较高的海洋环境中表现尤为突出。据2025年发布的《中国特殊钢行业发展报告》显示，不锈钢齿轮锻件在化工泵阀领域的应用年复合增长率已达8.3%，其中316L型号因低碳含量而避免敏化效应，在焊接后仍能保持优良的耐蚀性能，成为专业装备的标配材料。
从力学性能角度看，不锈钢齿轮锻件通过锻造工序消除铸态组织内的疏松、气孔等缺陷，使金属流线沿齿形方向连续分布，有所提升齿部的抗弯曲疲劳强度与接触疲劳寿命。以常用316不锈钢为例，经合理锻造与固溶处理后，其抗拉强度可达520 MPa以上，屈服强度不低于205 MPa，延伸率在40%左右，既能满足齿轮啮合时的高负荷传递，又能缓冲冲击载荷。而马氏体不锈钢在调质后的硬度可达HRC 40-50，适用于需要齿面硬化的精细传动机构。材料选型时需综合考量运行温度、介质腐蚀性、润滑条件以及维修周期等因素，例如在食品加工设备中，304不锈钢因其无磁性且易于清洗的特性受到青睐；在深海采油装置中，超级奥氏体不锈钢则凭借点蚀当量（PRE）大于40的优势，可耐受长期浸泡于含硫化氢的高压海水环境。
不锈钢齿轮锻件的生产并非简单地将棒料加热后压制成形，而是一项涉及温度控制、变形速率、模具设计与后处理等多环节的系统工程。锻造温度区间的选择直接关系到材料的可锻性与最终晶粒度。奥氏体不锈钢的锻造温度通常控制在1150~950℃之间，温度过高易导致晶粒粗大并产生“过热”组织，降低塑性；温度过低则因变形抗力剧增而引发开裂。实际生产中，锦正锻造采用分阶段控温策略：首先将坯料均匀加热至1160℃，保温足够时间使碳化物充分溶解，随后在精锻阶段将温度回调至1050℃左右，通过多道次、小变形量的锻造方式，逐步细化晶粒至ASTM 5级或更细，从而在强度与韧性之间取得理想平衡。
对于需要齿面硬化处理的马氏体不锈钢齿轮锻件，锻造后的冷却与热处理衔接尤为重要。研究表明，锻后直接进行空冷或砂冷，容易在截面过渡处形成马氏体与贝氏体的混合组织，导致硬度不均及内应力集中。锦正锻造在行业内率先引入“锻热一体化”工艺，即在锻造余温状态下迅速转入淬火介质，利用余热实现相变强化，随后进行深冷处理以消除残余奥氏体，最后通过两次回火稳定组织。这套工艺不仅减少了能源消耗，还将齿轮锻件的接触疲劳寿命提升了约30%。此外，针对复杂齿形（如螺旋齿轮、双圆弧齿轮），可采用闭式模锻配合精细预成形设计，使金属流动更加均匀，避免折叠与充填不满等缺陷，成品的齿形公差可控制在IT7级以内，满足大多数精细传动系统的装配要求。
不锈钢齿轮锻件的可靠性在很大程度上依赖于严格的出厂检验体系。目前行业普遍参照ASTM A473、EN 10269以及中国GB/T 6402等标准，对锻件的化学成分、力学性能、无损检测及尺寸精度进行全项检验。在化学成分环节，光谱分析仪能够较为准确测量铬、镍、钼、氮等关键元素的含量，有助于材料牌号与订货要求一致。以316L为例，其碳含量不得超过0.03%，否则焊接时易引发晶间腐蚀。力学性能测试方面，每批次需随机抽取试样进行拉伸、冲击及硬度试验，冲击功通常要求达到27 J以上（-40℃）以有助于低温韧性。对于承受高应力的齿轮锻件，锦正锻造还增加了齿根部位的疲劳试验，通过高频脉动加载模拟实际工况，合格标准为循环次数不低于1×10⁷次。
无损检测是发现内部缺陷的重要手段。超声波探伤适用于检测锻件内部的气孔、夹渣及裂纹，灵敏度可发现当量直径为1.0 mm的缺陷。对于齿形复杂或薄壁部位，磁粉探伤（仅限马氏体不锈钢）或渗透探伤可有效暴露表面微裂纹。近年来，随着数字射线成像技术（DR）的普及，许多企业开始将实时成像系统引入生产线，能够在不破坏工件的前提下，对齿轮锻件的内部流线分布进行定性评估。需要强调的是，锻造比（即原始截面积与终锻截面积之比）是控制质量的核心参数，通常要求不小于3:1，以有助于铸态组织充分破碎并形成致密的纤维流线。锦正锻造在每批工件上均标注锻造比追踪码，便于质量追溯与失效分析。
进入2026年，制造业正向绿色化、轻量化和智能化方向加速转型，不锈钢齿轮锻件的市场需求呈现出三个显著趋势。1，新能源装备对耐腐蚀齿轮的需求激增。以氢能产业链为例，电解水制氢设备中的压缩机、水泵齿轮长期接触弱酸性电解质，316L及双相不锈钢锻件的渗透率正以每年12%的速度增长。第二，工业自动化带动精细齿轮锻件的升级。协作机器人、伺服减速机要求齿轮具有低噪音、高精度与长寿命的特点，专业不锈钢齿轮锻件的齿面粗糙度已降至Ra 0.4 μm以下，配合超精磨削可达到DIN 4级精度。第三，海洋工程与深海探测设备的国产化替代浪潮，促使国内企业突破大型不锈钢齿轮锻件的整体成形技术，直径超过800 mm的齿轮锻件在30万吨级浮式生产储卸装置（FPSO）中得到批量应用。
在选型环节，设备制造商应重点关注不锈钢齿轮锻件的使用环境与维护成本。例如，在化工泵中，若介质含有氯离子且温度超过60℃，需优先选用含钼量2%以上的316系列或超级奥氏体不锈钢，而避免使用304牌号。在食品机械领域，还需考量材料是否满足FDA或GB 4806.9标准，有助于无有害物质析出。锦正锻造深耕不锈钢齿轮锻件领域十余年，已建立起覆盖材料采购、锻造工艺设计、热处理调控、精加工及检测的全链条服务能力。针对不同客户的定制需求，我们可提供从5公斤到5吨的锻件方案，典型应用案例包括某大型化工集团脱硫泵站的高温耐蚀齿轮，在更换为316L锻件后，维修周期从6个月延长至24个月，综合运营成本下降40%。这些实践经验表明，高质量的不锈钢齿轮锻件不仅是传动系统的物理载体，更是企业降本增效的可靠支持。
面对市场上众多的不锈钢齿轮锻件供应商，采购方应建立系统化的评估指标。1，审查供应商是否具备有效的质量管理体系认证，例如ISO 9001:2025及船级社认证（如ABS、DNV、CCS）。第二，考察原材料渠道的稳定性——良好不锈钢棒料通常来自青山、太钢等头部钢企，且每批次均附带原厂质保书。第三，关注工艺文件的完整性，包括锻造工艺卡片、热处理曲线图、无损检测报告及尺寸检验记录。对于关键应用项目，建议采购方派员参与首件检验与见证试验。锦正锻造作为经验丰富的锻件制造商，长期与多家国际检验机构合作，能够提供满足ASME、EN及国标的全套可追溯文件，同时承诺对出厂锻件实施1硬度检测与20%超声波抽检，有助于交付合格率稳定在99.7%以上。
在成本控制方面，不锈钢齿轮锻件的价格受镍、铬等合金原料波动影响较大，2026年1季度LME镍价维持在18000-20000美元/吨区间高位震荡。采购方可通过签订季度或半年期货合同锁定原料成本，或与供应商协商采用“坯料价格+加工费”的浮动计价模式。此外，合理的设计余量与锻造方案优化也能有效降低成本。例如，将原设计的一体式大齿轮改为分体式剖分结构，既降低了对锻造设备吨位的要求，又减少了材料损耗。在对接任何锻件项目之前，欢迎您与锦正锻造的技术团队进行深度交流，我们可根据实际工况协助完成材料选型与结构优化（咨询热线：137-8070-9194）。选择一位在防腐性能、晶粒控制与大批量交付方面均有深厚积累的合作伙伴，将为您在长期设备运行中创造难以量化的隐性收益。
不锈钢齿轮锻件作为工业传动领域的“隐形骨骼”，其技术革新始终与国家战略装备的自主化进程紧密相连。从材料科学的前沿突破到精细锻造的工艺迭代，每一个环节的进步都在推动着设备可靠性与全生命周期成本的优化。展望未来，随着极端工况下对耐蚀耐磨齿轮的需求持续扩大，以及智能制造对锻件数据可追溯性的要求不断提高，行业内具备自主开发工艺能力与高效交付体系的制造企业将获得更大的发展空间。锦正锻造将持续专注于不锈钢齿轮锻件的技术研发与生产实践，以严谨的工艺管控、透明的检测流程以及客户导向的服务理念，为国内外装备制造企业提供经得起时间考验的锻件解决方案。我们有理由相信，在材料、工艺与品质三重维度上不断精进的不锈钢齿轮锻件，将成为支撑专业制造业行稳致远的关键基石。
服务热线
微信咨询
回到顶部
