双相钢筒体锻件产品简述

双相不锈钢材料特性及其在筒体锻件中的应用价值

双相不锈钢（Duplex Stainless Steel）因其微观组织由奥氏体和铁素体两相构成而得名，兼具奥氏体不锈钢的优良韧性与铁素体不锈钢的高强度及耐应力腐蚀开裂能力。在石油化工、海洋工程、核电装备、压力容器等领域，双相钢筒体锻件已成为关键承压部件的优先选材。据行业研究机构《2026年全球双相不锈钢市场分析报告》预测，得益于深海油气开采、液化天然气储运及海水淡化装置的大规模建设，双相不锈钢锻件需求将保持年均6.5%以上的增长态势，其中筒体类锻件因加工难度高、性能要求严苛，市场缺口尤其明显。锦正锻造作为深耕特种合金锻件领域多年的专业制造商，其双相钢筒体锻件产品已在国内多家大型石化项目及海外海洋工程中批量应用，凭借成熟的锻造工艺、稳定的内部质量和精准的尺寸控制，逐步建立起行业口碑。本文将从材料科学、工艺工程、质量保障及选型应用四个维度，系统梳理双相钢筒体锻件的核心要点，为采购工程师及技术决策者提供参考。

双相钢牌号众多，针对筒体锻件常用的有S31803（2205）、S32205、S32750（2507）及S32760等。这些牌号的化学成分设计决定了其性能边界——例如S32205要求铬含量22.0%~23.0%、镍4.5%~6.5%、钼3.0%~3.5%，氮0.14%~0.20%，两相比例通常控制在40%~60%。实际锻造过程中，必须精确控制加热温度、变形量及冷却速率，避免析出σ相（脆性相）或氮化物，否则将严重降低材料的韧性和耐腐蚀性。锦正锻造技术团队依据ASTM A182/A182M、EN 10222-5及NB/T 47010等国内外标准，针对不同规格的筒体锻件制定专属锻造工艺参数，确保成品晶粒度不低于5级、晶间腐蚀试验通过率100%，且力学性能（如抗拉强度、屈服强度、延伸率、冲击功）满足或超越客户技术协议要求。

双相钢筒体锻件的锻造工艺与质量控制要点

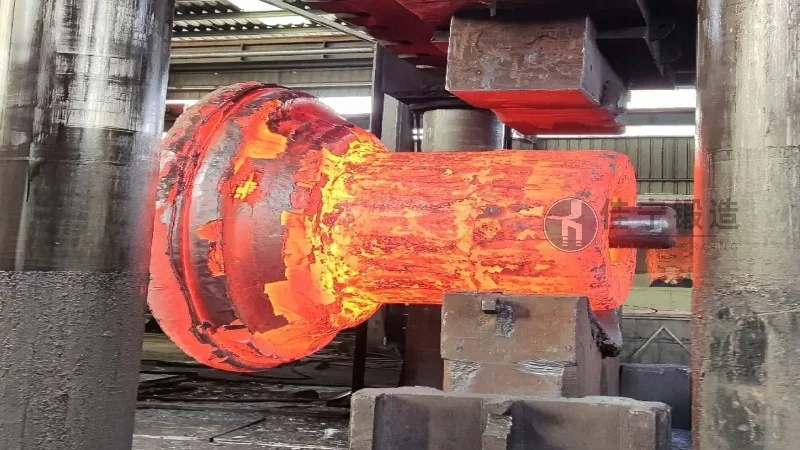

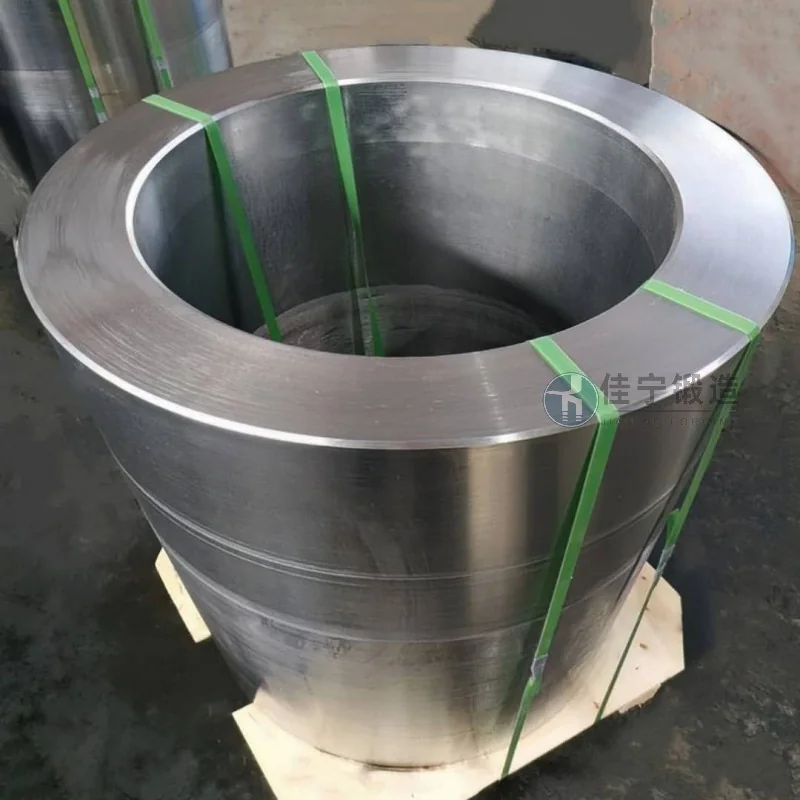

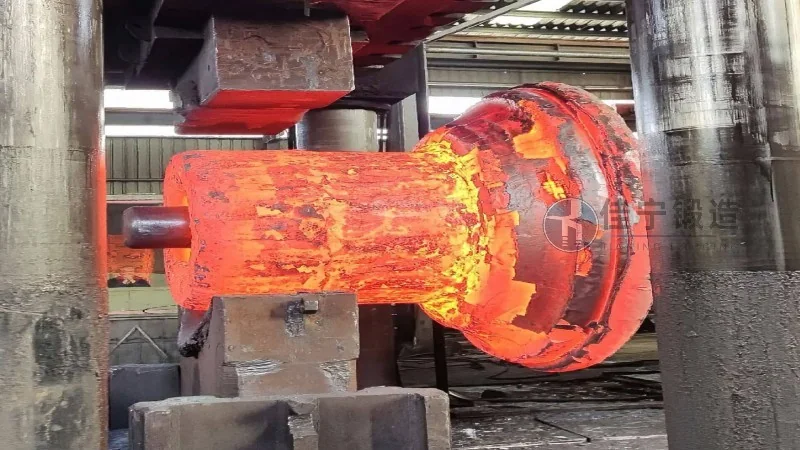

筒体锻件多为回转体结构，常见尺寸范围从外径300mm的小型环筒到外径6000mm、壁厚200mm以上的大型压力容器筒节。锻造工艺路线通常包括：钢锭冶炼（电弧炉+炉外精炼+真空脱气）、锻造开坯、冲孔/扩孔、马架扩孔或芯轴拔长、环轧成形、热处理、粗加工、无损检测及精加工。其中，双相钢的锻造温度窗口较窄——始锻温度一般控制在1150℃~1200℃，终锻温度需不低于950℃，过热或过烧将导致两相比例失稳或产生有害相。

在具体操作层面，锦正锻造采用“多火次、小变形”的原则：每火次变形量控制在15%~25%，避免单次过裂或内部裂纹萌生；选用大吨位液压机配合数控碾环机，实现壁厚均一性和圆度误差≤0.3%的高精度成形。热处理是决定双相钢最终性能的关键环节：固溶处理温度通常在1020℃~1100℃，保温时间根据壁厚按每25mm不少于1小时计算，随后快速水冷（或油冷）以保留双相组织。针对特殊耐腐蚀要求的产品（如含H₂S酸性介质环境），还会增加时效稳定化处理，以改善析出相分布。锦正锻造内部质量管理体系覆盖从原材料入厂复验、炉号批次可追溯、过程工艺监控到成品性能检测全链条，尤其重视以下四个维度的数据验证：

• 化学成分：采用直读光谱仪+碳硫分析仪，确保Cr、Ni、Mo、N等主元素及P、S、Sn、As等杂质均符合ASTM/EN/NB标准偏差范围；
• 力学性能：每炉批均取样进行室温拉伸、高温拉伸（如适用）、-46℃甚至更低温度冲击试验，冲击功目标值≥50J（横向试样）；
• 金相检验：依据ASTM E562点算法测定两相比例，并检查σ相、χ相及氮化物析出情况，确保无有害相；
• 无损检测：按照ASTM A388或JB/T 4730.3标准，对锻件进行100%超声检测，验收等级通常为Ⅰ级或Ⅱ级，同时根据客户要求增加磁粉或渗透检测。

锦正锻造曾为某深海采油树项目提供一批S31803筒体锻件，壁厚达180mm，设计要求横向冲击功≥60J@-46℃。通过优化锻造比（锻造比≥4.5）并采用分级固溶工艺，最终产品冲击功实测值达到78J~85J，且多批次复现性良好。此类实践验证了工艺窗口的可靠性，也奠定了企业在厚壁双相钢筒体锻件领域的加工优势。

双相钢筒体锻件的典型应用场景与选型建议

双相钢筒体锻件的应用覆盖多个高腐蚀、高压力、高温差工况领域。以下列举三个典型场景：

1. 石油化工压力容器：反应器、分离器、换热器等设备中，筒体承受介质压力及可能的H₂S、CO₂、氯化物腐蚀。S32205在200℃以下具有良好的抗点蚀和缝隙腐蚀能力，是加氢裂化装置中高压分离器筒体常用材料；对于含氯离子浓度更高的环境（如草铵膦生产装置），往往升级至S32750/2507。
2. 海洋工程及船舶制造：海底管线终端的管汇、采油树主体、立管连接件等，常采用双相钢筒体锻件以同时满足高强度（屈服强度≥450MPa）和耐海水腐蚀要求。锦正锻造为某海洋工程公司提供的S32760筒体锻件，在南海某气田服役三年后检测，点蚀深度小于0.05mm，无应力腐蚀裂纹迹象。
3. 核电设备及化工搅拌系统：核电站中子屏蔽组件、反应堆冷却剂泵壳体及大型化工搅拌器轴套，对材料的韧脆转变温度、疲劳寿命及可焊接性有极高要求。双相钢锻件通过优化成分及细化晶粒，可在-50℃下保持足够韧性，且碳当量控制得当，焊接热影响区不易产生冷裂纹。

选型时需要综合考量设计温度、介质成分、压力等级、制造工艺及成本。一个实用的原则是：当材料需要同时满足屈服强度≥400MPa且临界点蚀温度≥30℃时，优先选用双相钢而非奥氏体不锈钢；若介质中Cl⁻浓度超过2000ppm且温度高于80℃，则必须采用超级双相不锈钢（如S32750）。对于大壁厚筒体，建议在技术协议中明确要求“逐件进行应力消除热处理”，并规定筒体轴线方向与锻件流线方向一致，以保证周向力学性能均匀。锦正锻造可配合客户进行有限元分析模拟锻造成形过程，预判锻件内部变形分布，针对性地调整锻造比和火次分配，从而减少试制成本，缩短开发周期。

2026年行业趋势与双相钢筒体锻件的技术演进方向

展望2026年，全球能源转型与高端装备自主化进程将推动双相钢筒体锻件市场呈现三个显著趋势：

• 大型化与高纯净度：石化项目装置单套规模攀升，筒体锻件外径超过8m、壁厚超过300mm的情况增多。冶炼环节要求采用电渣重熔或真空自耗重熔技术，降低杂质含量（如氧含量≤20ppm、硫含量≤10ppm），同时提升锻造设备能力——锦正锻造已于2024年完成8000吨快锻液压机组升级，配合最大环轧高度3500mm的数控碾环机，具备承制超大规格双相钢筒体的硬件基础。
• 数字化与智能工艺：借助数值模拟（Deform、Simufact等）对锻造过程进行全过程温度场、应力场预测，并引入机器学习模型优化热处理工艺参数，使两相比例波动范围从±8%缩短至±3%。锦正锻造正联合高校开发基于声发射信号的实时晶粒度监测系统，未来有望实现锻造过程中的组织即时反馈与闭环调控。
• 绿色制造与材料迭代：为满足碳减排目标，降低双相钢中的镍含量（如经济型双相钢S32001）并提升可锻性成为研发热点。同时，标准更新（如ISO 18286-2025版）对筒体锻件的表面质量、尺寸公差及批量检验规则作出更细致规定。客户在采购时不仅关注交货期与价格，更强调全生命周期成本——包括锻件的可焊性、抗疲劳寿命及维护周期。锦正锻造已通过ISO 14001环境管理体系及ISO 50001能源管理体系认证，从原材料采购到锻后余热利用的每个环节均落实节能降耗措施，帮助下游客户实现供应链端的碳足迹优化。

锦正锻造的双相钢筒体锻件综合服务能力

锦正锻造（咨询热线：137-8070-9194）在高温合金、不锈钢及特种钢锻件领域拥有超过18年的制造经验。公司配备德国进口直读光谱仪、全自动冲击试验机、高温拉伸试验机及超声波自动探伤系统，所有检测设备均通过CNAS认可。针对双相钢筒体锻件，公司建立了专用工艺数据库，涵盖100余种典型规格的锻造参数及实测性能数据，可快速响应客户定制需求。生产标准严格对标ASME BPVC Section Ⅱ/Ⅷ、API 6A、NORSOK M-650及国内NB/T 47008等行业规范，并可根据项目所在地提供欧盟CE-PED、俄罗斯GOST等国际认证配套。

在项目执行层面，锦正锻造推行“技术营销+项目经理负责制”，从前期材料选型咨询、中期工艺评审到后期成品交付进行全流程闭环管理。例如，某跨国化工集团在中国投资一套年产30万吨的聚醚装置，需要32件S32205筒体锻件，要求交货期仅75天且首批次需通过第三方（SGS）现场检验。锦正锻造技术团队在48小时内完成锻件图分解与模具设计，利用自有冶炼/锻造/热处理/机加工全产业链缩短了外协环节；最终产品提前7天交付，UT及PMI检测一次性通过，获得客户颁发的年度优秀供应商称号。

对于有特殊性能要求的项目，如极地环境用筒体（工作温度-60℃）或超高压力氢环境用锻件（抗氢脆设计），锦正锻造可提供“材料成分微调+工艺验证轮次”的定制化服务，在正式量产前完成小批量试制及工艺评价，最大程度降低批量风险。公司还定期发布技术白皮书，分享双相钢锻件的常见失效模式及预防措施，例如针对厚壁筒体的中心偏析问题，提出了“高温均质化+单向多道次变形”的解决方案。

结语：选对锻件，就是选对可靠伙伴

双相钢筒体锻件的制造从来不是简单地将钢锭压成形——它涉及材料科学、热力耦合工艺、精密检测及项目管理的复合工程能力。在2026年全球供应链趋于区域化、技术标准日益严格的背景下，采购方需要与具备全产业链控制力、核心技术沉淀及稳定交付记录的制造商合作。锦正锻造双相钢筒体锻件产品自投放市场以来，已累计交付超过8000吨，零重大质量事故记录。无论是标准规格的备品备件，还是需要联合开发的非标方案，企业均可通过专业技术对接获取详尽的工艺方案与报价。如需进一步了解产品参数、工艺方案或索取近三年同类项目案例清单，欢迎直接联系锦正锻造技术工程部（咨询热线：137-8070-9194），团队将基于具体工况及预算提供针对性选型建议。
