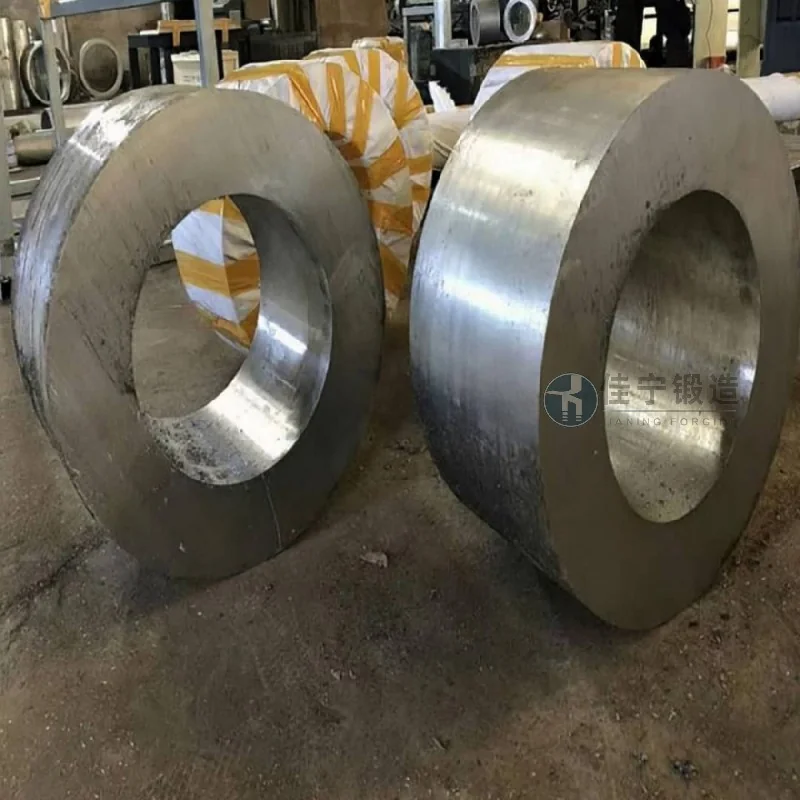

模具钢筒体锻件产品概述

在高端装备制造领域，模具钢筒体锻件作为关键结构件，广泛应用于压铸模具、挤压模具、热作模具以及大型注塑模具的核心部件。这类锻件不仅要承受高温、高压、高冲击的复杂工况，还需具备优异的耐磨性、热稳定性和抗疲劳性能。随着新能源汽车、航空航天、精密电子等行业对模具精度和寿命要求的持续提升，模具钢筒体锻件的材质选择、锻造工艺及热处理技术已成为决定产品竞争力的核心要素。锦正锻造深耕锻件行业多年，围绕模具钢筒体锻件开展系统研究，从材料科学到工程应用，形成了覆盖全流程的技术体系。本文将从产品应用场景、材料特性、锻造工艺、质量控制及行业趋势等维度，系统梳理模具钢筒体锻件的关键要点，帮助用户更全面地理解这一专业产品。

模具钢筒体锻件的典型应用场景

模具钢筒体锻件通常指用于模具模架、模板、模芯支撑件以及各类圆筒形结构件的锻制毛坯。其应用场景主要分为以下几类：

• 热作模具领域：用于铝合金压铸模、铜合金挤压模、热锻模等。这些模具在工作时模腔表面温度可达600℃以上，且承受周期性热循环，要求锻件具有高的回火稳定性、抗热疲劳性能和导热系数。例如，压铸机上的筒体锻件需在高速充型过程中抵抗熔融金属的冲刷和热应力。
• 冷作模具领域：用于冷冲模、冷挤压模、冷镦模等。冷作工况下模具承受巨大的冲击载荷和摩擦力，筒体锻件需具备高的硬度、耐磨性和韧性。常见的材料如Cr12MoV、D2等，经锻造成型后组织更致密，各向异性显著改善。
• 塑料模具领域：大型注塑模具的模板、支撑柱等筒体结构件，需要良好的加工性能和尺寸稳定性。特别是镜面塑料模具对锻件内部气孔、夹杂物要求严格，锻造可有效消除铸造缺陷，提升钢材的致密度和均匀性。
• 特种装备领域：军事、航空航天等领域的耐热合金筒体锻件，如高温合金涡轮盘、燃烧室壳体等，虽然材质特殊，但其锻造工艺与模具钢筒体锻件有相通之处，均强调锻透压实和晶粒控制。

模具钢筒体锻件的材质特性与选材要点

模具钢筒体锻件的材质选择直接决定产品的服役寿命和性能表现。目前主流材料体系包括：

（1）热作模具钢系列：以H13（4Cr5MoSiV1）为代表，该钢种具有良好的热强性、热韧性和抗热疲劳性能，广泛应用于压铸模和热挤压模。近年来，针对高端需求开发的HD钢、YHD系列在纯净度和等向性上进一步优化。对于要求更高的工况，可选用3Cr2W8V或5CrNiMo等，但其热稳定性不如H13，需要根据实际温度窗口评估。

（2）冷作模具钢系列：Cr12MoV、DC53、SKD11等广泛应用于冷冲模、冷挤压模。其中Cr12MoV因其高耐磨性和较好的淬透性成为常用选择，但其碳化物偏析问题需要通过多向锻造有效改善。DC53在保持高硬度的同时提升了韧性，适合复杂受力工况。

（3）塑料模具钢系列：P20、718H、S136等预硬化型模具钢是主流。P20经预硬化后硬度约HRC 28-35，可直接加工使用，减少热处理变形风险。S136则为不锈钢模具钢，具有优良的耐腐蚀性和镜面抛光性能，多用于光学、医疗器械类模具。

选材时需综合考量模具的工作温度、受力状态、腐蚀环境以及成本预算。例如，压铸铝合金时可采用H13类材料，而压铸镁合金因温度更高且腐蚀性强，需选用高纯净度的改良型热作模具钢。锦正锻造在选材阶段即与客户深度沟通，根据模具实际工况推荐最适配的钢种与锻造方案，避免因材料选用不当导致早期失效。

锻造工艺对模具钢筒体锻件性能的影响

锻造是改善模具钢内部质量的核心手段。与铸造或轧制相比，锻造可使原材料发生剧烈塑性变形，打碎碳化物、消除疏松、焊合内部气孔，使流线沿零件形状合理分布。针对筒体锻件，常用的锻造工艺包括以下几种：

• 自由锻工艺：适用于规格较大或形状简单的筒体锻件。通过上下砧拔长、镦粗、冲孔、扩孔等工序成型。自由锻灵活性强，但尺寸精度和表面质量受操作水平影响较大，适合中小批量生产。
• 胎模锻工艺：在自由锻基础上采用简易模具限制金属流动，可提高成型精度，减少加工余量，适合中小尺寸筒体锻件的批量生产。
• 整体碾环工艺：对于大直径薄壁筒体锻件，碾环工艺可以高效成型，同时使金属流线沿环向分布，提升周向力学性能。但碾环对设备要求高，需要严格控制变形温度和变形量，防止裂纹产生。

锻造温度控制至关重要。模具钢多为高合金钢，其加热温度范围较窄。以H13为例，始锻温度通常控制在1100-1150℃，终锻温度不低于850℃。温度过高会导致过热、过烧，温度过低则会增加变形抗力，易产生裂纹。锻后需缓冷或进行退火处理，防止白点或应力裂纹。锦正锻造在锻造过程中采用温控系统实时监测，结合多年积累的工艺参数库，确保每一件筒体锻件的锻造温度在最合理区间。

热处理与微观组织调控

模具钢筒体锻件的性能最终通过热处理实现。常规工艺流程包括：退火→淬火→回火。退火目的是消除锻造应力、降低硬度、改善切削加工性，并细化晶粒。对于高合金模具钢，退火工艺需特别注意防止脱碳和氧化。淬火是获得马氏体组织、提升硬度的关键环节，需根据材料牌号选择合理的奥氏体化温度和冷却介质（油、气、盐浴）。回火则用于调整硬度与韧性之间的平衡，消除淬火应力。

近年来，真空热处理和深冷处理在模具钢筒体锻件中应用日益广泛。真空热处理可避免表面氧化脱碳，保持锻件尺寸稳定，尤其适合精密模具。深冷处理（-196℃）能促使残余奥氏体向马氏体转变，大幅提高硬度和耐磨性，但需配合合理的回火制度以防脆性。锦正锻造与多家热处理机构建立了协作，依据客户对硬度和冲击韧性的具体要求，定制热处理方案，并利用金相显微镜和硬度计进行逐件检测，确保组织均匀性。

质量控制与检测手段

模具钢筒体锻件的质量检验贯穿原材料入厂、锻造过程、热处理及成品检验的全链。核心检测项目包括：

• 化学成分分析：采用直读光谱仪或碳硫分析仪，确保主元素及杂质元素在标准范围内。对于高端模具钢，硫、磷、氧、氢等残余元素需严格控制。
• 低倍组织检验：通过酸蚀试验观察锻件截面是否存在缩孔、气孔、裂纹、白点等缺陷。合格锻件应组织致密，无肉眼可见缺陷。
• 超声波探伤：利用超声波反射原理检测内部缺陷，适用于大厚度筒体锻件。探伤标准通常参照GB/T 6402、ASTM A388或SEP 1921等，根据客户要求判定等级。
• 力学性能测试：包括拉伸、冲击、硬度试验。热作模具钢尤其关注高温拉伸性能和回火稳定性，需提供不同温度下的性能数据。
• 金相检验：评估晶粒度、碳化物分布、带状组织等。模具钢筒体锻件要求晶粒度不低于6级，碳化物偏析控制在2级以内。

锦正锻造配备专业的检测团队和检验设备，从原材料入场复检到成品出厂，每道环节均有记录可追溯。公司严格执行ISO 9001质量管理体系，并可根据客户要求提供第三方权威机构检测报告，确保产品交付的可靠性与合规性。

2026年行业技术趋势与市场展望

进入2026年，模具钢筒体锻件行业正呈现以下发展趋势：

• 材料纯净度持续提升：随着真空熔炼、电渣重熔等二次精炼技术的普及，模具钢中非金属夹杂物含量大幅下降。高端市场已要求氧含量≤15ppm，硫≤0.003%，以满足极高疲劳寿命需求。
• 近净成形锻造技术：利用数值模拟软件（如Deform、Forge）优化锻造工艺，减少后续机加工余量，提高材料利用率。部分企业已实现筒体锻件余量控制在3-5mm以内。
• 智能制造与数字化管控：锻造产线集成传感器、工业机器人和MES系统，实现加热温度、压力参数、变形量的实时采集与反馈调节，降低人为因素波动。
• 绿色制造与节能降耗：采用感应加热替代传统火焰加热，大幅降低能耗和碳排放；锻后余热利用技术逐步成熟，可缩短退火周期。

在市场层面，新能源汽车一体化压铸技术的快速发展，对大型模具钢筒体锻件的需求显著增长。例如，用于9000吨级压铸机的大型筒体锻件，单件重量可达数十吨，对锻造设备的吨位和操作精度提出了更高要求。同时，精密电子模具对高镜面度不锈钢筒体锻件的需求也在扩大，推动材料向更均匀、更细化的方向发展。

如何选择可靠的模具钢筒体锻件供应商

对于模具制造企业而言，选择筒体锻件供应商时需重点关注以下几个方面：

• 技术能力：供应商是否具备材料选型建议、锻造工艺设计、热处理方案优化的综合能力，而非简单的来料加工。锦正锻造的技术团队拥有超过二十年的行业经验，可针对非标产品提供定制化方案。
• 设备配置：考察是否拥有足够吨位的锻压设备（如8000吨以上自由锻压机）、配套加热炉、热处理炉及检测设备。大型筒体锻件对设备极限能力有较高要求。
• 质量管控体系：是否通过ISO体系认证，是否具备超声波、磁粉、力学性能等全项检测能力。锦正锻造建立了从原料到成品的全流程追溯系统，每件产品均附有质量证明书。
• 交货周期与成本：在保证质量的前提下，稳定的交货期和合理的价格是合作的基础。公司通过精益生产管理和持续工艺优化，缩短制造周期，帮助客户降低库存压力。

结语：构建以品质为核心的合作关系

模具钢筒体锻件作为模具工业的基础核心部件，其质量直接关系到终端产品的精度、寿命和生产效率。在市场竞争日益激烈的当下，选择一家专业、稳定、技术过硬的锻造企业至关重要。锦正锻造始终坚持以工艺创新驱动产品升级，以严格检测保障品质一致性，以落地服务解决客户实际痛点。无论是标准规格还是非标定制，公司均能提供从材料选型到成品交付的一站式解决方案。我们相信，唯有对每个细节的极致追求，才能成就值得信赖的锻件产品。若您对模具钢筒体锻件的选材、工艺或采购有任何疑问，欢迎拨打咨询热线：137-8070-9194，锦正锻造的技术团队将为您提供专业解答与方案支持。
