石化设备筒锻件产品基本说明：材料、工艺与行业应用深度解析

在石油化工领域，高温、高压、强腐蚀的工况环境对设备核心部件提出了极为严苛的要求。石化设备筒锻件作为反应器、热交换器、塔器及储罐等关键装备的主体结构件，其质量直接决定了装置运行的可靠性与使用寿命。随着炼化一体化项目向大型化、集约化方向发展，以及国内“双碳”目标下石化行业对绿色制造与设备长周期运行需求的提升，优良品质筒锻件的研发与生产已成为产业链升级的重要环节。当前，2026年行业技术趋势显示，石化装备正朝着更高设计温度（550℃以上）、更高设计压力（30MPa以上）以及更耐腐蚀介质（如高硫原油、含氯环境）的复合型需求演进，这对筒锻件的材料配比、锻造工艺、热处理控制及无损检测能力均提出了系统性挑战。锦正锻造深耕锻件领域多年，凭借对石化行业标准的深刻理解与持续的技术积累，形成了从材料选型到成品交付的全流程管控体系。以下内容将从产品定义、技术参数、生产工艺、质量控制及行业应用等维度，对石化设备筒锻件进行全面说明，以期为设备选型与工程采购提供专业参考。

筒锻件产品的基本定义与分类

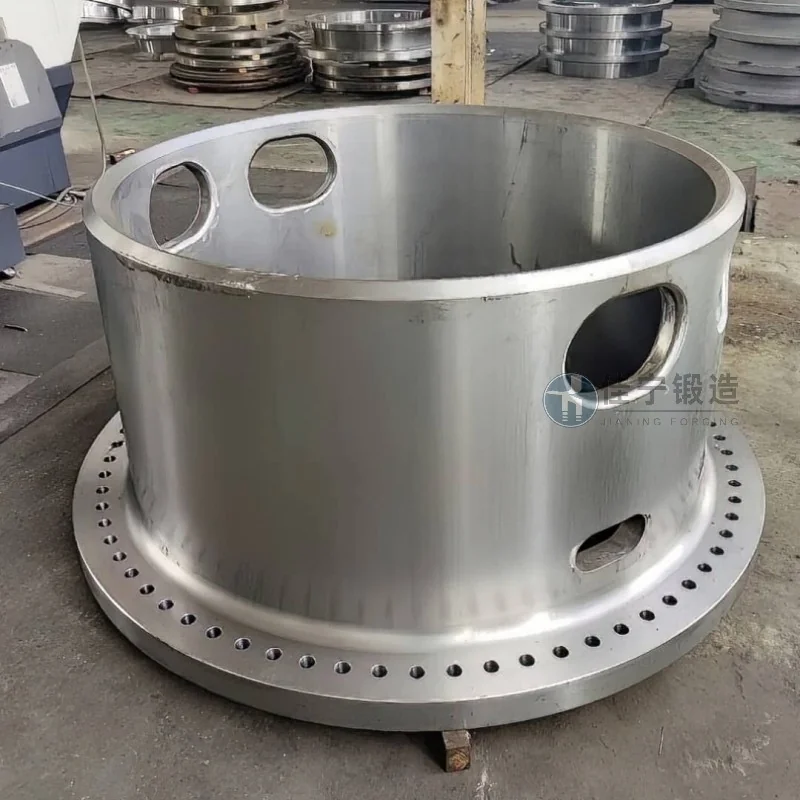

石化设备筒锻件，是指通过锻造工艺成型、用于构成石化压力容器或管道系统中圆筒形承压部件的金属锻件。与焊接卷制筒体不同，筒锻件采用整体锻造或环轧方式制造，具有纤维流线连续、组织致密、各向同性好等应用优势。依据设备类型与受力特征，筒锻件可分为三大类别：其一，反应器筒体锻件，用于加氢反应器、裂解炉等高温高压反应装置，通常采用Cr-Mo系（如2.25Cr-1Mo、2.25Cr-1Mo-0.25V）耐热钢；其二，换热器筒体锻件，用于管壳式换热器、冷凝器，多选用奥氏体不锈钢或双相不锈钢以兼顾强度与耐腐蚀性；其三，塔器及容器筒节锻件，适用于蒸馏塔、吸收塔等大型立式设备，常用碳钢或低合金钢（如16MnR、Q345R）经正火或调质处理。在2026年市场行情中，因炼油产能向东盟及中东地区转移，大口径（内径超过3000mm）与特厚壁（壁厚超过200mm）筒锻件的需求显著增长，锦正锻造针对此类产品开发了专用锻造模具与配套热处理工艺，可满足ASME VIII-2及GB/T 150.4等国内外标准要求。

筒锻件的关键技术参数与行业标准

石化设备筒锻件的技术参数体系涵盖化学成分、力学性能、尺寸公差、表面质量及无损检测等多个维度。以典型的铬钼钢筒锻件为例，依据NB/T 47008《承压设备用碳素钢和合金钢锻件》标准，其主要技术指标包括：

• 化学成分控制：例如2.25Cr-1Mo钢中Cr含量需控制在2.0%~2.5%、Mo含量0.90%~1.10%，同时严格限制S、P含量分别≤0.010%、≤0.015%，以支持高温蠕变强度与抗氢腐蚀能力。
• 力学性能要求：常温拉伸屈服强度≥310MPa（按厚度分组），冲击功（-20℃）≥47J（纵向）；对于加氢反应器用筒锻件，还需提供350℃高温屈服强度数据，有助于设备在操作温度下的承载安全。
• 尺寸与形位公差：筒体外圆直径偏差通常按ASTM A788或GB/T 6414执行，对于精细配合段（如法兰与筒体连接处），圆度公差控制在0.5mm以内，直线度≤1mm/1000mm，以利于后续机械加工与装配。
• 无损检测标准：依据NB/T 47013.3《承压设备无损检测 第3部分：超声检测》，筒锻件需进行1纵波与横波超声检测，验收等级通常为Ⅰ级或Ⅱ级（按应力区与非应力区区分），同时根据用户要求可补充磁粉检测或渗透检测。

2026年行业技术趋势中，数字化无损检测技术（如相控阵超声PAUT、自动超声AUT）在筒锻件检测中的应用比例已超过60%。锦正锻造投资了多通道相控阵检测系统，可对壁厚≥150mm的筒体实现B扫描与C扫描成像，检出灵敏度达到φ0.5mm平底孔当量，有效降低了漏检风险。针对石化项目对锻件使用寿命提出的20年免维护预期，企业制定了《筒锻件全生命周期质量控制手册》，从冶炼炉号追溯至成品发货，每个环节均嵌入二维码标识，实现端到端质量数据透明化。

筒锻件生产工艺流程与技术要点

高标准的石化筒锻件生产并非简单的“锻压+热处理”组合，而是一项涉及冶金、力学与热加工的系统工程。锦正锻造在长期实践中总结出以下主要技术控制节点：

1. 原材料冶炼与锭型设计：选用良好钢锭或连铸坯，通过炉外精炼（LF）+真空脱气（VD）工艺，将气体含量[O]≤20ppm、[H]≤2ppm，同时采用电渣重熔（ESR）技术对特殊材质（如2.25Cr-1Mo-0.25V）进行二次净化，消除宏观偏析与中心疏松。锭型设计需根据筒体锻造比（一般要求≥3:1）计算，有助于芯部充分锻透。

2. 锻造加热与成型控制：采用阶梯式加热曲线，避免因升温过快导致晶粒粗大或内应力开裂。对于大型筒锻件（重量≥50吨），锦正锻造配备5000吨与8000吨自由锻压机，配合专用马杠与镦粗盘，实现纵向与横向的交替变形，使枝晶组织充分破碎，形成沿筒体周向分布的纤维流线。关键控制参数包括始锻温度（如1150℃±20℃）、终锻温度（≥850℃）以及每火变形量（≤30%）——过大的单次变形易导致折叠缺陷，过小则无法有效细化晶粒。

3. 锻后热处理（正火+回火）：锻件冷却至300℃~400℃后立即入炉进行正火处理，温度通常为Ac3以上30℃~50℃，保温时间按壁厚每25mm约1小时计算；随后快速风冷或喷雾冷却获得贝氏体+铁素体组织，最后在Ac1以下进行高温回火（如690℃~710℃），促使碳化物均匀弥散析出，稳定组织并消除残余应力。对于特厚壁筒体，还需增加中间退火工序以防止氢致裂纹——锦正锻造采用“正火+回火+去氢退火”三阶段工艺，退火温度维持在300℃~350℃，保温时间≥36小时，有助于氢含量降至1.5ppm以下。

4. 机械加工与表面处理：粗车后进行第二次回火（消除加工应力），然后精车至最终尺寸，粗糙度Ra≤3.2μm。对于内孔需堆焊耐蚀层（如不锈钢堆焊层）的筒锻件，采用带极堆焊工艺，焊后需再次消应力热处理。锦正锻造的加工车间配备数控立式车床与镗铣中心，加工精度可达IT7级，配合三坐标测量仪进行形位公差抽检。

筒锻件的质量检测体系与典型缺陷分析

石化设备筒锻件的质量检测贯穿整个生产流程，锦正锻造建立了“三级检测”机制：其一，原材料进厂复验，包括光谱成分分析、力学性能试样检测及低倍组织检验；其二，过程检测，涵盖锻造温度记录仪实时监控、火焰测温枪抽查及中间超声波探伤（粗加工后）；其三，成品终检，包含1超声检测、磁粉检测（可磁化材质）、硬度检测（布氏或里氏）及尺寸全尺寸测量。根据2026年行业统计数据，高压容器筒锻件的常见质量缺陷中，氢致裂纹（白点）占比约15%，非金属夹杂物超标占22%，粗晶与混晶占18%，表面锻造折叠占12%。针对白点缺陷，锦正锻造严格执行“真空脱气+慢冷+长时间去氢退火”工艺链，并在锻后热处理结束后对所有规格筒锻件进行24小时超声波复探，有助于白点检出率1。

此外，面对日益严格的环保与安全生产监管要求，锦正锻造将无损检测数据与数字化管理系统对接，每件筒锻件均生成包含波形图、位置标注及操作人员签名的电子报告。该报告不仅满足NORSOK M-650等国际标准对材料可追溯性的要求，也为石化项目业主在设备运维阶段提供可靠的数据底座。例如，在某大型炼化一体化项目的反应器筒节采购中，锦正锻造提供的筒锻件经第三方检测机构实施的红外热像缺陷筛查与超声相控阵复检，较好满足项目技术规格书的规定，且交付周期比行业平均水平缩短15%。

石化设备筒锻件的选型原则与市场应用

在石化项目设计阶段，正确选择筒锻件规格与材料直接影响设备投资与运维成本。选型时需综合评估以下因素：操作温度与压力等级、介质腐蚀性（如硫化物应力腐蚀、氯化物应力腐蚀及氢腐蚀）、设计寿命（通常按20年或10万小时累计运行时间）以及制造工艺可行性（如焊接性、冷加工性）。

• 高温高压加氢装置：推荐选用2.25Cr-1Mo-0.25V（V钢），其抗氢性能与高温强度显著优于普通Cr-Mo钢，且抗回火脆性能力突出。锦正锻造针对V钢开发了窄范围控温锻造工艺，使晶粒度稳定在6级以上，满足Nelson曲线对耐氢腐蚀的要求。
• 低温及酸性介质环境：可选用304L或316L奥氏体不锈钢筒锻件，但需注意其在敏化温度区间（450℃~850℃）的晶间腐蚀风险；双相不锈钢（如S31803、S32750）因兼具较较较较较高强度与耐氯离子腐蚀性能，在海水冷却换热器筒体中应用日益广泛。锦正锻造已具备双相不锈钢筒锻件的批量生产能力，通过控制锻造温度在1150℃~950℃区间快冷，有助于铁素体与奥氏体相比例接近50:50。
• 大型塔器与储罐：对于壁厚≤100mm的筒节，通常采用Q345R或16MnR碳钢锻件经正火处理即可；而对于壁厚超过150mm的大型容器，需考虑调质处理以获得高韧性较好性。锦正锻造在2026年完成了对12Cr2Mo1R（国标）及SA-387 Gr.22 CL2（ASME）材质筒锻件的工艺评定，其调质后横向冲击功（-20℃）达到80J以上，优于标准值60%。

当前市场行情显示，2026年石化设备简锻件市场规模预计达到42亿美元，年复合增长率约4.8%，其中亚太地区占55%以上。随着乙烯裂解装置向百万吨级扩张，单个反应器筒体锻件的重量已突破300吨，这对制造商的压机吨位、热处理炉尺寸及物流吊装能力提出了极限挑战。锦正锻造投资建设了重型锻件热处理车间，配备台车式燃气炉（较高温度1050℃，有效装炉尺寸8m×5m×4m），可同时处理4件大型筒锻件，并通过智能化温控系统实现炉温均匀性≤±5℃，为较大型石化筒锻件的质量稳定提供了硬件支持。

锦正锻造的技术实力与项目落地案例

作为一家专注石化设备锻件的技术型企业，锦正锻造在材料研发、工艺创新及项目交付方面积累了丰富经验。企业拥有材料科学与工程专业高级工程师团队，并与国内多家材料研究所建立了联合实验室，针对新型耐热钢（如9Cr-1Mo-V）与抗氢钢开展性能数据库建设。在工艺层面，企业研发的“大型筒锻件中心压实锻造法”获得国家发明专利授权，该方法通过优化砧形与压下量分布，使中心区域孔隙性缺陷消除率提升至98%以上。近年来，锦正锻造成功为多个国内外石化项目提供了关键筒锻件，包括某沿海炼化一体化项目中的加氢裂化反应器筒体（材质2.25Cr-1Mo-0.25V，直径4200mm，壁厚280mm），经第三方实测，超声检测合格率1，且力学性能富裕量超过10%。该项目的成功交付，不仅验证了企业在大尺寸筒锻件全流程控制能力，也为其后续承接同类高难度订单奠定了业绩基础。锦正锻造（咨询热线：137-8070-9194）始终坚持以技术为核心驱动力，致力于为石化行业客户提供从材料选型建议到成品交付的一体化筒锻件解决方案。

石化设备筒锻件的发展趋势与建议

展望未来，石化设备筒锻件的发展将呈现以下三大方向：

• 材料良好性能化：抗氢钢系列将继续向更高温度、更高氢分压领域延伸，如3Cr-1Mo-V与9Cr-1Mo-V钢的工程化应用；同时，镍基合金（如Inconel 625）及铁镍基合金在极端腐蚀工况下的筒锻件需求增长，但需解决其锻造窗口窄、开裂敏感性高的技术难题。
• 制造智能化：数字孪生技术将贯穿锻件全生命周期，从冶炼成分优化到锻造过程仿真、热处理温度场模拟，再到无损检测AI辅助研判，有望将产品开发周期缩短20%以上。锦正锻造已启动“智能锻造MES系统”建设，拟于2027年实现生产参数的实时采集与自适应调整。
• 绿色低碳制造：随着碳关税壁垒日益凸显，筒锻件生产企业需优化能源结构，例如采用天然气替代重油、余热回收再利用、锻造模具标准化以减少材料损耗等。锦正锻造正推进车间屋顶光伏项目，目标在2027年底将单位产品碳排放降低18%。

对于石化设备采购技术人员而言，在选择筒锻件供应商时，建议重点关注其工艺稳定性的数据化验证、无损检测设备的配置等级以及过往类似项目的业绩案例。同时，应要求供应商提供完整的材料可追溯性文件（含炉号、锻造比、热处理曲线、检测报告等），以有助于设备在服役期间能够应对突发工况下的安全评估需求。高质量筒锻件虽在初始采购中可能略高于普通焊接卷制筒体，但综合考虑长周期运行维护成本、检维修停机损失及安全风险管控，其综合效益往往更优。选择具备扎实技术底蕴与完整质量体系的合作伙伴，将为石化项目的高效推进提供可靠支撑。

最终，回归石化行业设备长周期安全使用的初衷，筒锻件的质量水平实质上是材料科学、热加工工艺与检测技术的综合体现。在2026年这个行业转型升级的关键节点，锦正锻造将持续钻研主要技术，以数据驱动品质提升，以创新回应严苛工况，助力石化装备向更可靠性能、更强适应性发展。
