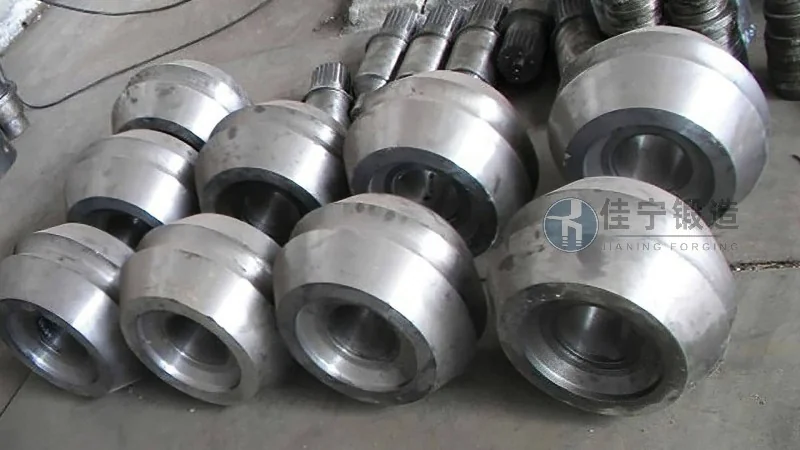

油缸缸头锻件产品介绍

行业背景与油缸缸头锻件的核心价值

在工程机械、矿山设备、船舶制造以及液压系统等领域，油缸作为执行元件，其性能直接决定了整机的工作效率与使用寿命。而油缸缸头，作为油缸总成中承受高压、冲击与疲劳载荷的关键部件，其制造工艺的选择对产品可靠性具有决定性影响。近年来，随着国内基础设施建设持续推进、海外工程机械需求稳步增长，液压油缸的市场规模在2025年已突破800亿元，预计2026年将向900亿元迈进。在这一扩张过程中，专业油缸对锻件缸头的需求比例逐年攀升，从传统铸造件向锻造件的切换已成为行业共识。锻造工艺凭借其致密的金属流线、优异的力学性能以及更长的疲劳寿命，在重载、高频、高压工况下展现出不可替代的优势。

锦正锻造深耕锻件加工领域多年，围绕油缸缸头锻件建立了从材料选型、模具设计、锻造工艺仿真到精细热处理的全链条技术体系。油缸缸头在工作时不仅承受油液压力带来的拉伸、弯曲复合应力，还需应对频繁的启动、停止与换向冲击，因此对材料的纯净度、晶粒度以及各向同性要求极高。采用锻造工艺制造的缸头，其内部组织缺陷有所减少，晶粒沿主受力方向定向排列，从而在同等材料等级下获得更高的屈服强度和冲击韧性。结合2026年即将实施的新版《液压元件用锻件技术条件》行业标准，对缸头锻件的探伤灵敏度、机械性能取样位置以及非金属夹杂物等级均提出了更细化的要求。锦正锻造通过引入计算机辅助工程分析，预先模拟不同锻造比下的流线分布，有助于每一件缸头锻件都满足甚至高于标准中对于关键部位的综合性能指标。

油缸缸头锻件的材料选择与性能要求

油缸缸头锻件的材料选择需要综合考虑工作压力、介质温度、环境腐蚀性以及成本控制等多个维度。目前行业内主流的材料包括35CrMo、42CrMo、40Cr、27SiMn以及部分较较较较较高强度调质钢。对于中高压油缸（工作压力16~31.5MPa），42CrMo因其良好的淬透性和回火稳定性被广泛采用，经过调质处理后抗拉强度可达900~1100MPa，屈服强度不低于750MPa，同时具备适中的延伸率和断面收缩率，能够有效缓冲冲击载荷。而在较高压油缸（31.5MPa以上）或要求轻量化的移动式设备中，锦正锻造推荐使用经微合金化改进的钢种，通过控制硫、磷、氢、氧含量进一步降低脆性倾向。

除常规力学性能外，油缸缸头锻件还需要关注低温冲击韧性。例如在北方冬季户外作业或寒区工程机械中，-40℃条件下KV2值不小于27J已成为基本要求。锦正锻造通过细化晶粒热处理工艺——正火加高温回火或调质处理，配合锻后控冷技术的调节，使晶粒度稳定控制在7级以上，有效抑制了回火脆性区的形成。同时，针对缸头部位与缸筒焊接的工艺需求，材料的碳当量须严格控制在0.45%~0.55%之间，以有助于焊接热影响区不出现淬硬裂纹。锦正锻造可为客户提供材料复验报告，包括化学成分分析、低倍组织检测、超声波探伤记录等全流程可追溯资料，有助于每一批缸头锻件从源头具备可靠性。

锻造工艺的关键技术路径

油缸缸头锻件的锻造工艺设计直接关系到成品率与性能一致性。目前行业主流工艺路线包括自由锻、模锻以及胎模锻，具体选择需依据缸头形状复杂程度、生产批量及尺寸规格。锦正锻造根据多年生产实践，总结出以下三个工艺优化方向：

1. 多向锻造与流线控制：油缸缸头通常包含法兰、颈部、内孔台阶等复杂结构，传统的单方向镦粗容易导致金属流线紊乱，尤其在法兰根部易产生穿流或涡流缺陷。锦正锻造采用多向锻造技术，通过多次镦粗、拔长与滚圆工序，配合MARC或Deform模拟软件进行工艺预判，使金属流线沿缸头轮廓均匀分布，法兰根部流线方向与主应力方向夹角控制在15°以内，有所提升抗疲劳性能。实际案例显示，采用该工艺加工的某型号缸头，在脉冲测试中疲劳寿命较传统工艺提升40%以上。

2. 模锻精度的提升途径：对于批量较大的标准型油缸缸头，模锻是效率与精度的理想平衡方案。锦正锻造拥有从630吨到4000吨的多规格模锻压机，配合近净成形技术，可将锻件加工余量控制在单边1.5~2mm，有所减少后续机加工时间。在模具设计环节，采用热作模具钢H13或3Cr2W8V，并经真空热处理与表面渗氮处理，模具寿命稳定在8000~12000件。同时，针对缸头内六方、油口安装平面等难以成形的特征，使用组合式模具并预留适当的拔模斜度，既有助于了脱模顺利又避免了折叠缺陷。

3. 锻后热处理工艺的定制化匹配：锻后空冷或堆冷容易导致组织不均匀或应力集中，锦正锻造针对不同材料定制锻后冷却制度。例如对于截面厚度超过80mm的缸头，采用喷雾冷却或强制风冷方式，控制冷却速度在0.5~2℃/s范围内，使心部与表面组织转变同步化，消除内应力。随后进行充分退火或等温退火，硬度控制在HB 170~230之间，为后续机加工提供良好的切削性能。对于要求最终调质状态交货的缸头，则在粗加工后进行淬火+高温回火处理，严格控制回火温度波动在±5℃以内，有助于整批硬度均匀性达到HRC 28~33。

质量检测体系与行业标准合规

油缸缸头锻件的质量控制覆盖从原材料进厂到成品出库的全过程。锦正锻造建立了一套基于ISO 9001及IATF 16949体系延伸的专用检测流程，具体包括：

• 原材料入厂复验：每批钢材取样进行光谱分析、气体分析（氧氮氢）、夹杂物评级（按GB/T 10561 K法），对非金属夹杂物总和控制在2.5级以内，硫含量≤0.025%，磷含量≤0.025%。
• 锻造过程监控：采用红外热像仪记录锻件始锻温度、终锻温度，偏差范围分别控制在±20℃和±15℃；利用宏观腐蚀试验检查折叠、裂纹等表面缺陷，每班抽检比例不低于5%。
• 热处理后检测：每批次进行硬度检测（布氏硬度计或里氏硬度计），取样位置依据缸头受力截面分布，至少包含法兰端面、颈部最大截面处；同时抽10%进行拉伸与冲击试验，按照GB/T 228.1和GB/T 229执行。
• 无损探伤：所有承压油缸缸头锻件均需通过1超声波探伤，锦正锻造采用A型脉冲反射式超声仪配合专用探头，检测灵敏度达到Φ2mm平底孔当量，超出标准要求的Φ3mm；对重要部位（如法兰与缸筒焊接坡口附近）增加磁粉探伤，有助于无发纹、白点等隐患。

在行业标准适配方面，锦正锻造密切跟踪2026年即将更新的JB/T 12779《液压流体传动用锻件通用技术条件》，提前对内部质控文件进行升版。例如新标准中对锻件表面粗度提出Ra≤12.5μm的要求，锦正锻造通过优化模具表面粗糙度（Ra≤0.8μm）和喷涂石墨润滑剂工艺，使锻件直接出模的表面粗度稳定在Ra 6.3~10μm，无需额外打磨即可满足标准。同时，为应对海外客户对欧盟CE认证、美国ASME PVHO规范的需求，锦正锻造可依据客户要求出具符合EN 10204-3.1或3.2的检验证书，实现供应链的合规交付。

落地案例与应用场景分析

锦正锻造的油缸缸头锻件已广泛应用于多个典型工况场景，以下列举两个具有代表性的案例：

案例一：某知名工程机械制造商220吨级挖掘机斗杆油缸更换项目。原油缸缸头采用铸造件，在使用3000小时后出现法兰根部微裂纹，导致油缸内泄。锦正锻造根据客户提供的三维模型与受力载荷谱，选用42CrMo材料进行模锻，优化锻造比（控制在4.5~5.5）使金属流线沿法兰过渡处平滑过渡。新品装机后，在连续1500小时高负荷作业验证中，未出现任何裂纹或异常变形，且缸头重量较原铸造件减轻约8%，有效降低了整机功耗。客户后续将锦正锻造纳入其油缸锻件合格供应商名录，年采购量稳定在3000件以上。

案例二：某液压系统集成商出口至北欧的低温型液压站，要求油缸缸头在-45℃环境下的冲击功不小于24J。锦正锻造在材料端选用经真空脱气处理的40CrNiMoA，通过严格控制锻造温度——始锻温度1150℃、终锻温度≥850℃，并进行两次正火+一次高温回火组织细化，使得-45℃下的KV2平均值达到32J，远超客户要求。同时，针对缸头螺纹孔部位可能出现应力集中，采用局部感应加热回火降低残余应力。该批次缸头锻件一次性通过第三方SGS检测，顺利交付并得到客户高度认可。

这些案例印证了锦正锻造在油缸缸头锻件领域的技术积累与实战能力。从材料选型到工艺设计、从过程控制到交付服务，锦正锻造始终坚持“以数据说话、以质量立足”的理念。无论是标准型号还是非标定制，锦正锻造均可提供从技术对接、样品试制到批量保供的全程服务。

行业趋势与锦正锻造的技术储备

展望2026年，油缸缸头锻件行业将呈现三个显著趋势：一是轻量化与高强化并行，随着电动化工程机械对减重的迫切需求，采用较较较较较高强度调质钢或非调质钢优化传统方案材料已成为方向，锦正锻造已开发出针对645MPa级非调质钢的控锻控冷工艺，零件不经调质处理即可满足使用要求，有所降低能耗与交期；二是数字化与智能制造融合，锻压生产线中的压力机行程、模具温度、喷雾流量等参数通过工业物联网实时采集分析，锦正锻造引入MES系统实现批次追溯，客户可通过二维码扫描直接获取锻件全生命周期信息；三是绿色制造与循环经济，锻件余热利用、模具寿命管理以及坯料近净成形技术将进一步提升材料利用率，锦正锻造目前材料综合利用率已超过85%，目标在2026年达到90%以上。

面对市场需求升级与标准迭代，锦正锻造持续投入研发资源。公司技术中心配备金相显微镜、试验机、冲击试验机、超声波探伤仪等检测设备，并与知名高校材料学院开展产学研合作，针对缸头焊缝热影响区组织演变、疲劳寿命预测模型等课题进行攻关。同时，锦正锻造（咨询热线：137-8070-9194）高度重视客户反馈，针对特殊工况（如较高压、高振动、腐蚀环境）提供定制化方案。所有锻件均经过严格出厂检验，并承诺质量问题48小时内响应处理，为客户的液压系统持续运行提供坚实支撑。

选择优良品质油缸缸头锻件的综合收益

对于油缸总成制造商或终端用户而言，选用正规工艺、合格标准的缸头锻件不仅能降低售后故障率，还能有所改善整机品牌口碑。从成本角度分析，虽然锻造件单价通常高于铸造件约15%~30%，但考虑到铸造件因内部缩松、夹渣导致的高失效风险以及停线维修损失，锻造件的全生命周期成本优势非常明显。以某型油缸年产量10000台为例，若因缸头质量缺陷导致返修率从1%降至0.2%，每年即可节省上百万元。此外，锻造件的尺寸一致性好，有助于实现自动化装配与公差优化，进一步提升生产效率。

锦正锻造始终秉持务实、严谨的服务态度，坚持“不接收缺陷、不制造缺陷、不传递缺陷”的三不原则。从您提供图纸与技术参数的那一刻起，锦正锻造的工程师团队便会介入评审，针对拔模斜度、冲孔连皮厚度、余量分布等细节进行工艺优化，力求在满足性能的同时降低您的后续加工成本。无论是小批量试制还是大规模量产，锦正锻造都以稳定的品质交付赢得客户信赖。选择锦正锻造，就是为您的油缸选择一颗可靠的“心脏”。
