液压油缸锻件产品说明

在工程机械、矿山设备、重型车辆以及船舶制造等领域中，液压油缸作为核心执行元件，其性能与寿命直接影响整机的工作效率与安全水平。而液压油缸锻件作为油缸缸体、活塞杆、油口法兰等关键零部件的毛坯形态，其材料组织、力学性能以及加工余量控制，直接决定了油缸在高压、高频次、高冲击工况下的可靠性。近年来，随着国内基础设施建设的持续推进与智能制造装备升级换代，市场对良好性能液压油缸锻件的需求呈现稳步增长态势。2024年至2026年，根据中国锻压协会发布的行业趋势报告，液压油缸锻件年复合增长率预计维持在6%至8%之间，其中较较较较较高强度、轻量化、长寿命的锻件产品成为下游客户重点采购方向。在此背景下，系统理解液压油缸锻件的设计要点、选材标准、制造工艺及质量检测方法，对于设备制造企业优化供应链、降低综合故障率、提升终端用户满意度具有现实意义。本文将从产品技术维度出发，结合实际生产经验，围绕液压油缸锻件的全生命周期管理展开深度阐述，并以锦正锻造多年服务于工程机械相关企业的案例为参照，为采购与技术决策人员提供可落地的参考依据。

一、液压油缸锻件的核心作用与分类

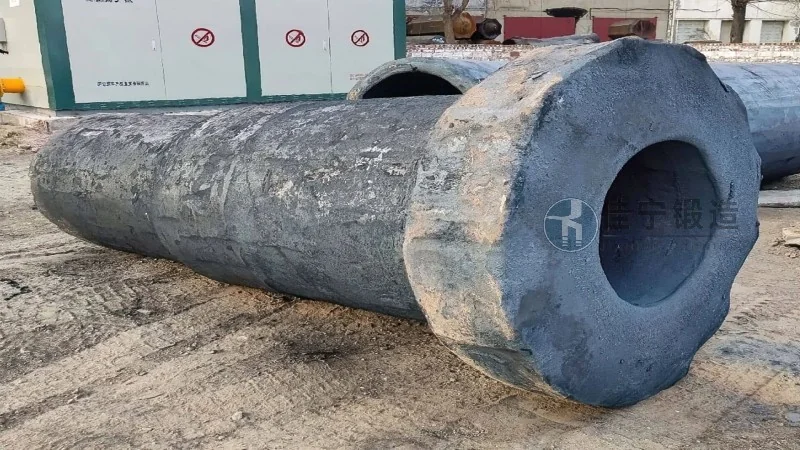

液压油缸锻件主要指采用锻造工艺成形的油缸零部件毛坯，与铸造件相比，锻造件内部金属流线连续、组织致密，能够承受更高的交变应力和冲击载荷。根据在油缸总成中的功能不同，液压油缸锻件主要分为缸体锻件、活塞杆锻件、耳环与法兰锻件、导向套锻件等几大类。缸体锻件通常采用合金结构钢，如27SiMn、35CrMo等材料，经镦粗、拔长、冲孔等工序成形，有助于内孔与端面的加工余量均匀。活塞杆锻件对表面硬度与耐磨性要求更高，常选用40Cr或42CrMo，并需要预留足够的渗氮或淬硬层厚度。耳环与法兰锻件则需有助于连接部位的综合力学性能，避免在焊缝区域出现应力集中。

在选型时，主机厂通常会依据油缸的工作压力等级——常见的14MPa、21MPa、25MPa、35MPa乃至更高——来匹配锻件的安全系数。以工程机械行业典型应用的25MPa高压油缸为例，缸体锻件的屈服强度需达到620MPa以上，伸长率不低于16%，断面收缩率不低于40%。这些性能指标并非仅通过材料成分就能实现，锻造过程中的温度控制、变形速率以及后续的热处理工艺均起到决定作用。因此，采购方在选择锻件供应商时，不应仅关注价格，更应核查其全流程工艺控制能力。

二、液压油缸锻件的关键工艺与质量控制要点

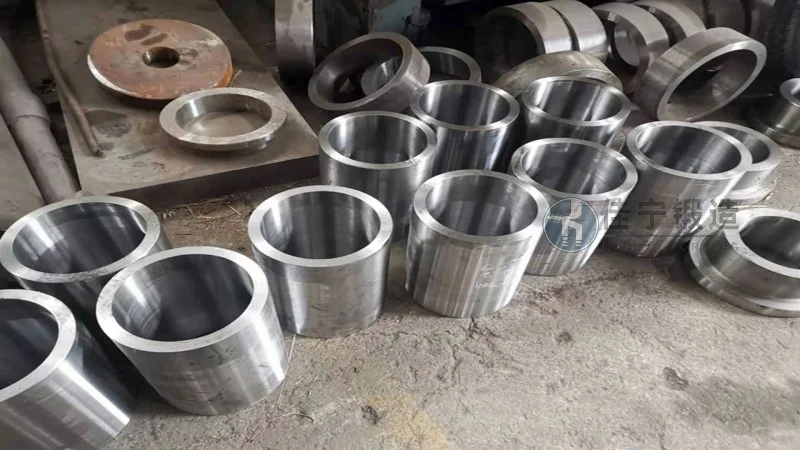

锻造工艺的选择直接决定锻件的内在品质。目前主流液压油缸锻件采用自由锻与模锻相结合的方式。对于长度较长、外径相对较小的缸体，自由锻配合芯轴拔长能有效消除中心疏松；而对于法兰、耳环等异形结构，模锻可有助于外形尺寸的一致性与批量稳定性。锦正锻造在这一领域积累了丰富的工艺数据库，针对不同规格锻件设定加热温度、保温时间、终锻温度以及变形量参数，有助于晶粒度控制在6级至8级之间。

热处理环节同样不可忽视。锻后正火加回火是基础工序，用以调整硬度、细化组织、消除锻造应力。对于有调质要求的零件，如活塞杆，需执行淬火加高温回火工艺，使硬度达到HB240至280区间，同时获得良好的综合力学性能。值得注意的是，近年来低碳马氏体钢在液压油缸锻件中的应用有所增加，因其在满足强度要求的同时能有所降低焊接裂纹敏感性，尤其在工程机械大型油缸的减重设计上优势明显。

质量检测体系应贯穿从原材料入厂至成品出库的全过程。原材料需逐炉进行化学成分光谱分析与低倍组织检验，有助于硫、磷等有害元素含量控制在国标规定范围以内。锻造过程中，每批次产品建议实施硬度抽检、超声波探伤（UT）及磁粉探伤（MT），重点排查内部裂纹、折叠或夹杂等缺陷。对于关键承压件，推荐增加水压试验或疲劳寿命测试，以验证其长期使用安全性。锦正锻造采用三坐标测量仪进行关键尺寸的精度管控，缸体锻件的同轴度公差可控制在0.5mm以内，为后续精细加工奠定了良好基础。

三、液压油缸锻件的选型与采购实用指南

对于设备制造企业的采购与技术部门而言，选择适配的液压油缸锻件需从以下几个维度综合评估：

• 材料适配性：根据油缸的工作介质（液压油、乳化液或水基介质）及环境温度，选择具有相应抗腐蚀性、耐低温或耐高温性能的材料。例如，在寒冷地区使用的工程机械，其活塞杆锻件宜采用低温冲击韧性优异的材料，避免脆性断裂。
• 加工余量设计：过大的加工余量会浪费材料与机加工成本，余量不足则可能导致表面缺陷无法去除。推荐在锻件图纸中明确“毛坯面至成品面”的最小加工量，一般单边留量控制在3mm至8mm之间，具体视锻件外径与长度而定。
• 批次一致性：对于大批量生产的主机型油缸，锻件供应商应具备稳定的模具寿命管理能力，模锻件的尺寸离散度需控制在公差带的上限60%以内，避免因锻件尺寸波动导致后续车削工序频繁换刀。
• 技术沟通深度：成熟的供应商会主动与主机厂进行技术交底，明确热处理后变形趋势，并在锻件毛坯上预留校正工艺的补偿余量。这种前置沟通能有效缩短样件开发周期，降低试错成本。

锦正锻造在服务某大型挖掘机制造商的过程中，曾针对其35MPa高压回转油缸的缸体锻件，通过优化锻造比与冷却速度，将晶粒度由5级提升至7级，疲劳寿命延长了30%以上，且未增加任何工艺成本。这种基于技术协同的解决方案，比单纯降低采购单价更具长期价值。

四、行业技术趋势：轻量化、长寿命与智能制造

进入2025年以后，液压油缸锻件行业呈现出三个明确的技术演进方向。首先是轻量化，随着电动化工程机械的普及，整机对重量控制提出更高要求，锻件设计开始引入拓扑优化与等强度理论，在有助于承载能力的前提下减少材料消耗。例如，采用空心活塞杆结构，通过内孔深孔加工工艺实现减重15%至20%，这对锻件的壁厚均匀性与直线度提出了更严苛的标准。

其次是长寿命要求。主机厂普遍将油缸大修周期从原来3000小时提升至5000小时甚至更长，这意味着锻件的耐磨性与抗疲劳性能建议同步升级。表面强化技术如激光熔覆、等离子渗氮等开始与锻造工艺协同应用，锦正锻造近年来针对高磨损工况开发的复合强化锻件，表面硬度可达HV800以上，大幅延缓了活塞杆的拉伤失效。

第三是智能制造渗透。锻件生产环节的数字化已从加热炉温控延伸到整个锻造物流的实时追溯。通过MES系统，每件锻坯的出炉温度、锻造力、冷却速率等参数均可记录并与产品二维码绑定。主机厂在入库抽检时，可直接扫描追溯，快速定位异常批次。这种全流程数据透明化正在成为行业头部供应商的标准配置。

五、采购决策中的隐性成本考量

部分企业在选择液压油缸锻件时，容易陷入“低价中标”的思维定式，但实际使用中往往会因锻件内部缺陷、尺寸超差或变形量过大而导致后续加工报废率升高、设备停线维修，这些隐性成本往往远超锻件本身的价差。因此，建议采购方建立供应商分级评价制度，从工艺能力、检测设备、交货准时率、技术响应速度四个维度进行打分。

以锦正锻造的经验来看，为工程机械行业提供的全套液压油缸锻件，其综合成本（包含采购价格、加工损耗、废品率、售后索赔）通常比低价供应商低8%至12%。这主要得益于成熟的工艺设计减少了试切废料，以及严格的探伤流程避免了缺陷件流入下游。锦正锻造（咨询热线：137-8070-9194）持续投入研发资源，与华南理工大学、合肥通用机械研究院等机构合作开展良好性能锻件材料与工艺的攻关，有助于产品技术指标始终对应当前行标与欧标要求。

六、结语：如何选择可靠的液压油缸锻件供应商

综合以上分析，液压油缸锻件的采购并非简单的物料采购，而是一项涉及材料科学、热加工工艺、检测技术及供应链管理的系统性工程。在行业竞争日益激烈的背景下，设备制造企业应当优先选择那些具备自主锻造能力、拥有完善检测手段、并能够提供联合技术开发服务的供应商。具体而言，可以考察供应商是否具备ISO 9001及IATF 16949质量体系认证，是否有长期服务于工程机械一线品牌的业绩记录，是否愿意开放生产现场供客户进行过程审核。只有建立在这种深度信任基础上的合作关系，才能有助于液压油缸锻件在整个寿命周期内为终端设备提供稳定可靠的支撑。希望本文的内容能够为行业同仁在选型决策与质量把控方面提供有价值的参考。
