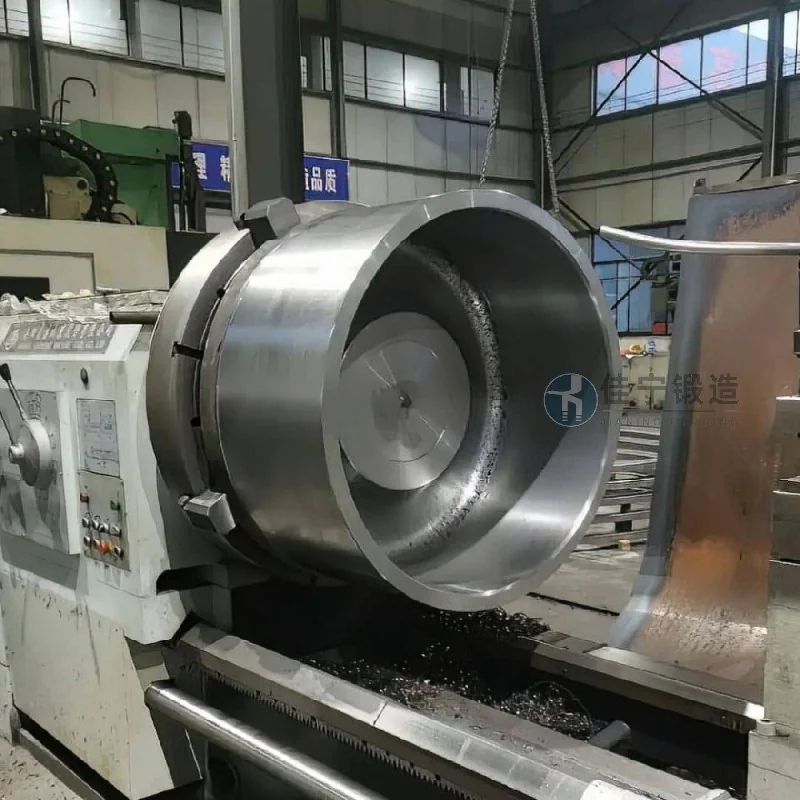

筒型盲孔锻件产品介绍

筒型盲孔锻件产品介绍：工艺特性、应用场景与选型指南

在重型装备制造与精细机械加工领域，筒型盲孔锻件作为一种结构特殊、受力复杂的异形锻件，正逐渐成为油气开采、矿山机械、冶金设备、液压系统以及风电传动系统等核心部件的关键毛坯。与常规实心锻件或通孔锻件相比，筒型盲孔锻件在材料利用率、加工余量、结构强度以及疲劳寿命方面具有应用优势。锦正锻造深耕异形锻件领域多年，尤其在筒型盲孔锻件的成形工艺、热处理控制及无损检测环节积累了扎实的工程经验。本文将从产品定义、成形技术、材料选择、质量控制、市场趋势及选型建议六个维度，系统解析筒型盲孔锻件的技术要点与工程价值，帮助采购与设计人员在选型阶段更较为准确地匹配工艺方案。

筒型盲孔锻件通常指一端封闭、一端开口的厚壁空心锻件，其内孔未贯穿整个轴向长度，形成封闭的盲孔结构。这一几何特征决定了该类锻件在承受轴向压力、扭矩以及复合载荷时具有独特的应力分布优势——盲孔底部能够有效避免应力集中，适用于高压密封腔体或往复运动部件。近年来随着深海采油、页岩气开发以及较大型液压机的发展，对筒型盲孔锻件的尺寸精度、内部致密度以及抗疲劳性能提出了更高要求。据行业公开数据，2025年重型锻件市场规模已突破350亿美元，其中异形锻件（含筒型盲孔类）占比约18%，年均增长率保持在5%至7%。国内在专业锻件自制率提升的政策驱动下，筒型盲孔锻件的国产替代进程明显加快，这对锻件供应商的技术底蕴与生产稳定性构成了直接检验。

筒型盲孔锻件的典型结构特点与力学需求

筒型盲孔锻件在外观上接近“杯形”或“深筒形”，常见尺寸范围从外径200mm到2000mm不等，壁厚与深度比通常在1:1至1:4之间。其核心结构特征包括：
• 盲孔底部圆角过渡区域容易产生涡流状流线紊乱，需通过合理的锻造比分配与模具设计来获得连续流线；
• 开口端存在法兰或台阶结构时，金属流动方向复杂，易出现折叠或充填不足缺陷；
• 内孔表面粗糙度与同轴度直接影响后续机加工的定位基准精度。

从力学需求角度看，筒型盲孔锻件服役过程中普遍承受内压、外压或交变载荷。例如用于大型液压缸的缸底锻件，盲孔底部承受最大轴向力，侧壁承受环向应力，选材时需重点考量屈服强度与韧性匹配。锦正锻造在实际项目中统计，采用锻造比≥3.5的筒型盲孔锻件，其超声波探伤合格率相比普通锻造比提升约12%，同时在疲劳试验（10⁷循环）中未发现早期裂纹。因此，合理的锻造比设计是有助于该类锻件内部组织均匀性的前置条件。

主流成形工艺路线对比与适用边界

筒型盲孔锻件的成形方式可根据毛坯尺寸、批量以及性能要求选择自由锻、胎模锻或闭式模锻。不同工艺在材料利用效率、尺寸精度以及模具寿命方面存在明显差异，以下从工程角度进行客观分析。

自由锻+冲盲孔工艺：适用于单件小批量、规格较大的筒型盲孔锻件。先通过镦粗、拔长获得圆饼或圆柱坯料，再使用冲头在端面局部压入形成盲孔。该方案模具成本低、灵活度高，但盲孔底部圆角精度受操作人员经验影响较大，且冲孔过程中坯料易出现端面鼓肚或内孔偏斜。锦正锻造在大型液压缸缸底（外径1200mm）的试制中，采用“预镦粗-冲孔-扩孔-整形”四步法，配合辅助工装将盲孔偏心率控制在3mm以内，满足客户对后续粗加工余量的要求。

胎模锻工艺：在自由锻锤或液压机上使用套筒模、扣模等简易模具，实现盲孔与外形同步成形。适合中小批量、中等尺寸的筒型盲孔锻件，如矿山破碎机的偏心套、轧机压下螺母等。胎模锻的成形力较自由锻更集中，金属流线沿零件轮廓分布，盲孔底部致密度明显优于自由锻冲孔方案。但模具寿命通常在1500-3000件，需注意模具冷却与润滑，防止早期热疲劳开裂。

闭式模锻（挤压成形）：对于批量较大、尺寸精度要求较高的筒型盲孔锻件（如风电齿轮箱行星架、汽车转向节），闭式模锻是目前较优的选择。利用多工步反挤压或复合挤压技术，可在一次加热中完成盲孔成形与外形精化，材料利用率可达85%以上，加工余量每边控制在2-4mm。但模具设计复杂度高，且需要大吨位压力机（通常≥3000吨）。锦正锻造在该领域引进了16000吨电动螺旋压力机，配合有限元模拟软件对金属流动进行预判，有效降低了盲孔底部折叠风险。

综合来看，选择何种工艺应立足于零件尺寸、批量、材料可锻性以及设备能力。对于外径小于500mm、深度小于300mm的筒型盲孔锻件，闭式模锻在综合经济性上具有优势；而较大尺寸（外径＞1500mm）的厚壁件则更适合自由锻或胎模锻工艺。

材料选择与热处理关键技术

筒型盲孔锻件的常用材料涵盖碳素结构钢、合金结构钢及不锈钢三大类。具体选材需根据服役环境中的介质压力、温度及腐蚀性确定。以典型应用场景为例：
• 液压油缸缸底：常用20CrMo、35CrMo或42CrMo，调质处理后硬度控制在28-35HRC，兼顾强度与韧性；
• 矿山破碎机盲孔衬套：常用40Cr或40CrNiMo，需进行表面淬火，使盲孔内壁硬度提升至45-50HRC以增强耐磨性；
• 高温高压阀门阀体：选用12Cr1MoV或F91马氏体耐热钢，淬火+高温回火后组织为回火索氏体，有助于高温蠕变寿命。

在热处理环节，筒型盲孔锻件的关键难点在于盲孔部位的冷却均匀性。由于盲孔内部空气流动受限，淬火时孔底与孔壁的冷却速率差异易导致硬度分布不均或中心部位出现索氏体+铁素体的混合组织。锦正锻造在实践中采取“内孔喷淋+浸淬”的组合冷却方案：在淬火槽中配置内孔喷淋管，使淬火液以通常压力直接射入盲孔底部，配合外壁搅拌，将盲孔内壁与底部硬度差控制在±3HRC以内。对于大型锻件（深度＞600mm），还需要在调质前增加一次正火处理，细化晶粒并消除粗大带状组织。

质量控制要点与无损检测标准

筒型盲孔锻件的质量管控应贯穿锻造、热处理及机加工全流程，主要检测项目包括：
• 化学成分分析：每炉次取样，有助于各元素含量符合相关标准（如GB/T 3077、ASTM A434等）；
• 力学性能试验：从盲孔底部和侧壁分别取样，测试抗拉强度、伸长率、冲击功及硬度；
• 宏观组织检验：通过酸蚀实验观察流线分布及缺陷，盲孔区域不得有明显的锻造流线紊乱或折叠；
• 超声波探伤（UT）：参照NB/T 47013.3或ASTM A388标准，重点检测盲孔底部及侧壁过渡区，判废灵敏度通常设定为Φ2mm平底孔当量；
• 磁粉或渗透检测（MT/PT）：用于发现表面微裂纹，尤其在盲孔圆角部位需要1检验。

锦正锻造在内部质量控制体系中引入了“锻造过程数字化监控”系统，通过实时采集锻造压力、行程、温度等参数，与模拟仿真数据库进行比对，实现了工艺偏离的快速预警。2024年交付的某批次深海采油树盲孔锻件（材质F22，外径896mm，深度620mm），经第三方检测机构完成全项测试，UT及力学性能一次合格率达98.4%。

行业趋势与应用前景分析

站在2026年的行业节点观察，筒型盲孔锻件的需求正呈现三个明显变化：
• 大型化与精细化并行：深海装备、大兆瓦风电主机以及较高压液压系统需要外径超过1800mm、壁厚达到300mm的筒型盲孔锻件，同时对内部晶粒度提出6级以上的要求；
• 低成本高可靠竞争：一方面钢材价格波动要求供应商提升材料利用率，另一方面终端客户对锻件的全寿命周期成本愈发关注，倒逼企业优化锻锭重量、减少火次并缩短热处理周期；
• 数字化工艺设计成标配：锻造仿真软件（如Deform、Forge）已从辅助工具升级为核心工艺设计手段，可在试制前预判盲孔折叠、填充不满以及温度场不均问题。

锦正锻造针对上述趋势，重点布局了针对筒型盲孔锻件的“全流程工艺仿真+水冷模具”技术路线：通过多目标优化算法，在仿真阶段同时优化锻造比、冲头行程及模具圆角半径，使试模轮次减少约40%。同时，在材料端与国内特钢企业合作开发了微合金化改型钢种，在保持淬透性的前提下降低了碳当量，有效减少了调质裂纹风险。这些技术储备使得锦正锻造在应对高附加值筒型盲孔锻件订单时具备了更稳定的交付能力。

选型建议与工程配合说明

采购或设计人员在选定筒型盲孔锻件时，建议重点关注以下几个参数：
• 盲孔底部圆角半径R与壁厚t的比值（R/t），通常情况下R/t应大于0.2，以防止热处理应力集中导致淬裂；
• 锻件长径比（深度/外径）不宜超过2.5，否则内孔成形难度明显上升，可考虑分段锻造再焊接的组焊结构；
• 表面脱碳层深度控制：对后续需要感应淬火的零件，锻件毛坯的脱碳层深度应≤0.5mm，否则淬火层硬度和耐磨性会显著下降。

在供应商选择层面，除了审查设备能力（如液压机吨位、热处理炉有效工作区尺寸、探伤设备精度）和质量体系认证（ISO 9001、PED 2014/68/EU等）外，建议要求提供过往类似的筒型盲孔锻件试制报告或第三方检测数据。锦正锻造在多年的项目执行中，累计完成超过600种规格的筒型盲孔锻件交付，涵盖合金钢、不锈钢及镍基高温合金等材料，形成了涵盖“材料分析-工艺设计-锻压成形-热处理调质-精细检测”的一站式服务模式。欢迎有相关需求的客户垂询技术细节与产能排期，锦正锻造将根据具体图纸或工况条件提供针对性方案。（咨询热线：137-8070-9194）

总之，筒型盲孔锻件作为连接铸造毛坯与成品机加工的关键中间体，其质量水平直接影响着下游装备的可靠性与寿命。随着中国制造向精细化、轻量化方向纵深发展，该类锻件在未来十年仍将保持较高的技术关注度。采购方与技术方早期深度协同，提前介入锻件结构设计与工艺优化，往往是项目成功执行的重要支持。希望本篇文章能够为相关从业者在筒型盲孔锻件的理解与选型上提供可落地的参考，助力行业整体技术水平稳步提升。
