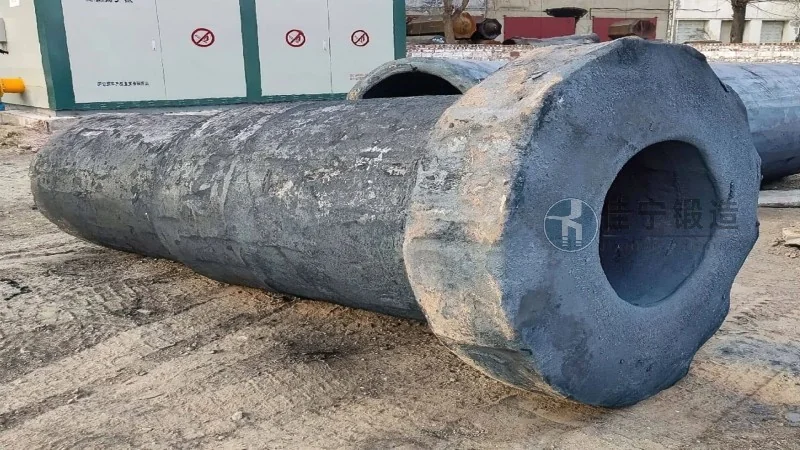

锥筒锻件产品基本说明

在重型机械、石油化工、船舶制造以及风电能源等众多基础工业与高端制造领域，锥筒锻件作为关键的连接与承载部件，其性能与质量直接决定了整套设备的安全运行周期与综合效能。锦正锻造深耕金属塑性成型领域多年，依托先进的生产装备与严谨的工艺控制体系，为客户提供高一致性、高可靠性的锥筒锻件解决方案。本文将从锥筒锻件的产品定义、工艺特性、材料选择、质量控制、行业应用及选型要点等维度展开系统阐述，助力行业客户精准掌握这一核心部件的技术内核。

一、锥筒锻件的产品定义与结构特征

锥筒锻件是指通过锻造工艺成型的、具有圆锥形筒状结构的金属零部件。其截面沿轴线方向呈渐变式变化，通常包括大端、小端以及过渡锥面三部分核心区域。相较于普通直筒类锻件，锥筒锻件的几何特征决定了其在锻造过程中金属流动更为复杂，对模具设计、火次安排以及变形量的控制提出了更高的要求。

从受力角度看，锥筒结构具有天然的应力均匀化优势。当承受轴向压力或扭矩时，锥形结构能够将载荷沿母线方向逐步传递，避免局部应力集中。这一特性使得锥筒锻件被广泛应用于压力容器接管、传动轴连接件、风电塔筒法兰以及海洋平台桩腿等关键部位。在实际生产中，锥筒锻件的尺寸范围跨度极大，小到直径数百毫米的精密管道连接件，大到直径数米的大型风电基础锚固组件，均需要针对具体工况进行差异化工艺设计。

二、锥筒锻件的核心制造工艺路线

锥筒锻件的生产通常遵循“加热—镦粗—拔长—冲孔—扩孔—整形—热处理—机加工”的标准化流程，但针对不同材质与规格，具体工序会做针对性调整。以锦正锻造的典型工艺为例，我们将其细化为以下几个关键环节：

• 原材料复验与下料：对进厂钢锭或圆钢进行化学成分分析、低倍组织检验以及超声波探伤，确保内部无缩孔、偏析等缺陷。根据锻件成品重量与锻造比要求，计算最佳下料尺寸，避免浪费同时保证足够的变形量。
• 加热与保温控制：采用台车式或室式加热炉，根据钢种特性设定加热曲线。例如，对于合金结构钢，严格控制升温速率与均热时间，防止晶粒粗化或脱碳。加热温度通常控制在始锻温度与终锻温度之间，误差不超过±15℃。
• 自由锻或模锻成型：对于中小尺寸锥筒，优先采用闭式模锻，利用模具的导向性实现锥面精准成型；对于大型锥筒，则采用自由锻配合专用砧具，通过多次次旋压或扩孔操作逐步逼近成品尺寸。每火次后需测量壁厚均匀度，及时修正变形参数。
• 热处理工艺：常用的热处理方式包括正火+回火、调质处理以及退火。例如，用于低温环境的锥筒锻件需进行细化晶粒的正火处理；高强度要求的工件则需淬火+高温回火以获取回火索氏体组织。锦正锻造采用计算机模拟技术预先优化冷却曲线，确保组织均匀性。
• 无损检测与机加工：完成粗加工后进行100%超声波探伤，执行NB/T 47013.3或ASTM A388标准，对缺陷当量进行严格评定。精加工阶段采用数控立车与镗铣设备，保证锥面角度公差控制在±0.5°以内，表面粗糙度Ra≤3.2μm。

二、锥筒锻件的常用材料及其适用场景

材料选择是锥筒锻件设计中的首要决策，直接影响工件的使用寿命与成本。根据使用环境的不同，锦正锻造通常推荐以下几种主流材料体系：

• 碳素结构钢（如Q355B、35#）：适用于常温、低载荷或非腐蚀性工况。此类材料锻造性能优良，成本可控，常用于一般机械连接件、液压缸筒等。
• 合金结构钢（如40Cr、42CrMo、35CrMo）：兼顾强度与韧性，是锥筒锻件应用最广泛的选材。42CrMo经调质处理后抗拉强度可达900MPa以上，且低温冲击韧性优异，广泛用于风电齿轮箱空心轴、石油钻机绞车筒。
• 不锈钢（如304、316L、F51双相不锈钢）：用于化工、海洋及食品加工等需要耐腐蚀的场景。双相不锈钢锥筒锻件兼具奥氏体与铁素体组织，抗应力腐蚀开裂能力突出。
• 耐热合金（如Inconel 625、Hastelloy C-276）：用于高温高压或强腐蚀环境，如核电蒸发器接管、航天发动机喷管等。此类材料锻造温度窗口窄，变形抗力大，需要配备专用的加热与模具系统。

在实际工程中，许多项目会提出定制化的力学性能要求，例如-46℃低温冲击吸收能量≥60J，或者硬度均匀性偏差不超过30HB。锦正锻造的选型工程师会依据客户的服役工况模拟数据，结合金属材料的相变规律，给出精准的材料牌号与热处理工艺匹配方案。

三、锥筒锻件的质量控制要素与行业标准

锥筒锻件的质量风险主要体现在内部冶金缺陷、尺寸超差以及组织不均匀三个方面。为系统性规避这些问题，行业内形成了覆盖全流程的质量管控体系。

在原材料端，执行ASTM A788或国内GB/T 17107标准，对钢锭的熔炼方式（如电炉+LF+VD精炼）、化学成分偏差、非金属夹杂物评级进行严格限制。锻造环节的核心控制参数为锻造比，对于锥筒锻件，总锻造比通常要求≥3:1，以保证中心区域压实效果。热处理阶段的奥氏体化温度、冷却介质温度及回火时间均需实时记录，锦正锻造采用炉温均匀性检测仪表，确保控温误差在±10℃以内。

检测方面，除常规的拉伸、冲击、硬度试验外，锥筒锻件还需进行以下专项检验：

• 超声波探伤：对全截面扫描，执行NB/T 47013.3 I级或II级要求，重点检测锥面过渡区的分层缺陷。
• 磁粉或渗透探伤：检测表面与近表面裂纹，要求不允许有任何线性显示。
• 尺寸测量：采用三坐标或激光扫描仪，检测锥度、圆度、同轴度等形位公差，通常要求锥度偏差≤0.01mm/100mm。
• 晶粒度评定：按GB/T 6394标准，细于5级晶粒度是保证综合性能的基础。

行业标准方面，锥筒锻件常引用JB/T 7553《大型锻件技术条件》、API 6A《井口装置和采油树设备》以及EN 10204 3.1或3.2材料证书。特殊行业如核电需满足RCC-M或ASME III规范，风电领域则需参照GL 2010或IEC 61400系列标准。

四、锥筒锻件的典型应用案例与价值分析

以风电市场为例，2026年全球新增风电装机容量预计突破150GW，其中海上风电占比持续攀升。海上风电机组的基础连接法兰、塔筒过渡段以及变桨轴承座等部位大量采用大型锥筒锻件。某海上风电场项目中，锦正锻造提供的42CrMo锥筒法兰，外径达4.2米，壁厚由80mm渐变至120mm，整体调质后硬度均匀性控制在28-32HRC范围内，一次性通过第三方检测。该锻件在20年设计寿命周期内无需更换，有效降低了海上运维成本。

在石油化工领域，加氢反应器的出口筒体与封头连接处常用不锈钢锥筒锻件。某炼化一体化项目需要316L锥筒锻件，锥面角度1:10，内壁光洁度要求Ra≤0.8μm。锦正锻造通过多道次精锻+固溶处理+喷砂酸洗工艺，成功交付无晶间腐蚀倾向的合格产品，服役后经过多次开停工循环依然保持结构完整。

这些案例印证了锥筒锻件设计的核心逻辑：通过锻造使金属流线沿锥面方向连续分布，避免切断纤维组织，从而获得比铸造件高30%-50%的疲劳强度。对于终端用户而言，选用优质锥筒锻件虽然初期采购成本略高，但全生命周期内因故障停机、备件更换产生的间接费用显著降低，投资回报率更为可观。

五、锥筒锻件的选型要点与采购建议

针对计划采购锥筒锻件的企业，锦正锻造建议从以下几个维度综合评估：

• 工况参数：明确工作温度（-40℃至600℃）、介质性质（腐蚀性、毒性）、载荷类型（静载、脉动载荷、冲击载荷）以及预期寿命。
• 材料匹配：根据强度等级与耐腐蚀需求选择钢种，必要时进行焊接性评估，因为锥筒锻件常常需要与管道或法兰进行对接焊。
• 尺寸与公差：提供清晰的锥度、母线长度、端面垂直度等图纸要求，允许的范围越收窄，加工成本越高，建议在不影响功能的前提下适当放宽非关键公差。
• 认证与可追溯性：要求供应商提供材料质保书、热处理曲线记录、无损检测报告以及理化性能报告，确保每件锻件可追溯至具体钢锭号与炉号。
• 供应商实力：考察其锻造设备吨位（如2000t~8000t油压机）、热处理炉有效空间、机加工能力以及项目管理经验。锦正锻造拥有包括大型筒体卧式热处理炉、数控重型车铣加工中心在内的完整产业链，年产量可达6000吨以上。

对于批量性订单，建议提前与厂商进行技术交底，开展可制造性分析。通过有限元模拟预判锻造过程中可能出现的折叠或充不满风险，优化模具圆角与拔模斜度，可以有效缩短试制周期，降低模具修模成本。

六、锥筒锻件的行业趋势与技术演进

观察2026年技术发展动态，锥筒锻件正朝着“大型化、轻量化、高韧性化”方向演进。一方面，海上风机单机容量突破20MW，塔筒与基础段锻件的尺寸随之增大，对万吨级压机的装载能力以及大型环件控制技术提出新挑战。另一方面，通过微合金化设计（如添加V、Nb、Ti元素）与控轧控冷工艺，可在不降低强度的前提下减薄壁厚，帮助风电主机厂降低塔筒重量约8%-12%。

数字化技术也在渗透进锻件全生命周期。锦正锻造目前已部署基于工业物联网的生产执行系统，实时采集锻造压力、温度、位移以及能耗数据，实现工艺参数的闭环优化。未来，锥筒锻件将配合智能运维系统，通过内置传感器的应力监测与寿命预测模型，逐步从“被动替换”转向“主动维护”。

对于设备制造商与工程公司而言，提前布局与具备技术储备的锻件供应商深度合作，能够在新项目的设计阶段就获得更优的锥筒方案。无论是选材优化、结构减重还是工艺降本，专业化的协作都将转化为最终产品的市场竞争力。

综上所述，锥筒锻件作为基础工业中不可或缺的关键部件，其制造技术的精细程度直接映射了一个国家的重型装备水平。从材料冶金到热力耦合成型，从检测手段到成组管理，每一个环节都需要扎实的专业功底。锦正锻造始终坚持以工艺创新驱动产品质量，为全球客户提供从图纸到成品的一站式锥筒锻件解决方案，助力重大装备的安全可靠运行。
