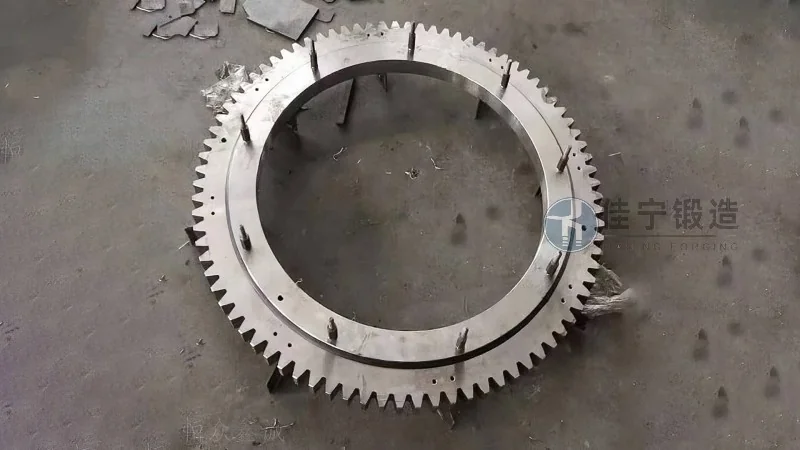

碳钢齿圈产品概述

在制造业中，齿圈作为机械传动系统的核心零部件，其性能直接决定了设备的运行效率、承载能力以及使用寿命。碳钢齿圈凭借其良好的综合力学性能、经济性以及成熟的热处理工艺，广泛应用于工程机械、矿山设备、风力发电、船舶制造、冶金装备以及重型车辆等领域。随着工业化进程的持续推进，尤其是2026年基础设施建设与新能源装备需求的稳步增长，碳钢齿圈的市场需求呈现出多样化、定制化、高精度化的发展趋势。对于设备制造商而言，选择一款材料匹配、加工精度高、热处理得当的碳钢齿圈，不仅关系到整机的正常运行，更影响到后期维护成本与设备升级的灵活性。锦正锻造深耕碳钢齿圈领域多年，积累了丰富的材料选型、锻造工艺设计以及全流程品控经验，能够为不同行业客户提供从毛坯锻造到成品交付的一站式解决方案。本文将从碳钢齿圈的材料特性、设计选型、制造工艺、质量控制以及行业应用等维度展开深度解析，帮助用户全面了解碳钢齿圈的技术要点与采购决策关键要素。

碳钢齿圈的常用材料体系与性能特征

碳钢齿圈的材料选择是决定其力学性能与适用工况的首要环节。根据国标GB/T 699、GB/T 3077以及行业通用规范，常用的碳钢牌号包括45号钢、40Cr、42CrMo、35CrMo等。其中，45号钢作为中碳良好碳素结构钢，经调质处理后具有良好的强度与韧性匹配，适用于中小载荷、中等转速的通用齿圈，如农业机械变速箱齿轮、轻载输送机驱动齿圈等。40Cr钢通过添加铬元素，有所提升了淬透性与表面硬度，适合需要表面强化处理（如感应淬火、渗碳淬火）的重载齿圈，例如挖掘机回转支撑齿圈、起重机回转机构齿圈。42CrMo则属于中碳合金钢，具有更高的强度极限与疲劳寿命，广泛用于矿山破碎机、大型球磨机等连续重载工况下的齿圈部件。而35CrMo在高温环境下表现更为稳定，常见于风电变桨齿圈、高温炉窑传动齿圈等特殊场景。

在材料性能方面，碳钢齿圈的硬度、抗拉强度、冲击韧性、接触疲劳强度以及耐磨性是最核心的考核指标。以45号钢为例，调质处理后的硬度通常可达HB 217~269，抗拉强度≥600 MPa；而42CrMo调质后硬度可提升至HB 269~321，抗拉强度≥1080 MPa。实际选型时，工程师需结合齿圈工作时的扭矩、转速、过载系数、润滑条件以及环境温度进行综合匹配。例如，在重载且频繁启停的工况中，材料应具备良好的抗冲击韧性，同时齿面需通过硬化处理获得足够耐磨性；在高转速轻载应用中，则更侧重于材料的均匀性与加工精度。

碳钢齿圈的锻造工艺与技术优势

锻造是碳钢齿圈毛坯成型的主流工艺，相比铸造齿圈，锻造齿圈具有组织致密、流线分布合理、动态力学性能优异等应用优势。目前行业中普遍采用自由锻与模锻相结合的方式。对于直径超过2米的大型齿圈，通常采用自由锻开坯，再通过扩孔、辗环等工序完成成型；对于中小尺寸、批量较大的齿圈，则优先采用闭式模锻，以提高材料利用率与尺寸一致性。锦正锻造配备有数控辗环机、压力机等专用设备，能够实现齿圈毛坯的精细成型，减少后续加工余量。

锻造过程中的温度控制是有助于碳钢齿圈质量的关键节点。碳钢的始锻温度一般控制在1150℃~1200℃，终锻温度不低于800℃，以避免过热、过烧以及晶粒粗大。锻后需进行正火处理，以消除锻造应力、细化晶粒、均匀组织。对于需要进一步调质处理的齿圈，正火后还需进行淬火加高温回火，以获得回火索氏体组织，从而平衡强度与韧性。此外，针对表面硬化要求较高的齿圈（如渗碳淬火齿圈），齿圈材料需选择低碳钢或低碳合金钢（如20CrMnTi），通过渗碳工艺使齿面获得高碳马氏体，心部保持韧塑性。

值得注意的是，随着近净成形技术的发展，部分碳钢齿圈已开始采用热精锻工艺，即锻后齿形直接预成型，仅留少量加工余量。这种工艺可有所减少后续切削加工时间，降低刀具损耗，同时提升齿面金属流线的连续性，从而提高齿根弯曲强度。据统计，采用热精锻工艺的齿圈，其疲劳寿命相比传统粗锻后全切齿可提升15%~20%。锦正锻造在该工艺方向积累了成熟的生产经验，能够根据客户设计图纸提供定制化锻造方案。

碳钢齿圈的加工精度与热处理质量控制

齿圈的加工精度直接影响啮合平稳性、噪声水平以及传动效率。按照GB/T 10095标准，齿圈精度等级通常分为6级至9级，一般传动用7~8级，高速重载或精细分度系统要求6级以上。碳钢齿圈的齿形加工主要采用滚齿、插齿、剃齿、磨齿等工艺。对于调质硬度在HB 280以下的齿圈，可采用滚齿或插齿直接成型；对于淬硬齿面（HRC 45~60），则需在热处理后进行磨齿，以消除变形并达到高精度。磨齿过程中需控制磨削温度，避免产生磨削烧伤或裂纹，常用CBN砂轮配合乳化液冷却。

热处理变形是碳钢齿圈加工中的常见难题。由于齿圈多为薄壁环状结构，淬火时相变应力与热应力的叠加容易导致椭圆度、锥度以及翘曲变形。控制变形的措施包括：合理设计去应力槽、优化淬火方式（如采用压淬、分级淬火、等温淬火）、调整加热与保温时间等。以42CrMo齿圈为例，若采用油淬加回火，变形量通常可控制在0.3~0.5 mm以内；若要求更高精度，则需采用专用淬火压床或后续校形工序。锦正锻造在热处理环节配备了可控气氛多用炉、真空淬火炉等设备，并配合金相检测与硬度梯度过剩分析，有助于每批齿圈的热处理质量符合技术协议要求。

碳钢齿圈的选型参数与设计要点

在工程实践中，碳钢齿圈的选型需重点关注以下几个核心参数：

• 模数与齿数：模数决定了齿形的大小，需根据传递扭矩、空间尺寸及齿根弯曲强度计算确定。常用碳钢齿圈模数范围2~50 mm，大型重载齿圈多采用大模数、少齿数设计。
• 齿宽与轮缘厚度：齿宽影响接触应力分布，通常取模数的8~12倍；轮缘厚度需满足齿根强度与热处理的均匀性要求，一般不小于模数的2.5倍。
• 硬度匹配：一对啮合齿圈的硬度差宜控制在HB 30~50，以避免软齿面过快磨损。碳钢齿圈常采用小齿面硬、大齿面软的匹配策略。
• 端面跳动与径向跳动：安装基准面的跳动公差通常按7级精度取0.03~0.08 mm，直接影响安装后的齿侧间隙与载荷分布均匀性。
• 润滑方式：开式齿轮传动可采用石墨润滑或间歇喷油，闭式齿轮箱则采用油浴或强制润滑，齿圈材质与硬度需与润滑剂兼容，避免腐蚀。

此外，设计方法已从传统的静强度校核向疲劳寿命仿真预测演变。利用有限元分析软件对齿圈进行接触应力、齿根弯曲应力及应力集中系数仿真，可更较为准确地优化齿形修缘、齿根圆角等几何参数。有研究表明，通过合理的齿面修形，齿圈接触疲劳寿命可延长30%以上。锦正锻造可为客户提供初步的模拟分析支持，协助优化齿圈结构设计。

碳钢齿圈的应用场景与典型案例

碳钢齿圈广泛应用于各类机械传动系统中。在工程机械领域，挖机回转支撑齿圈、推土机终传动齿圈多采用40Cr或42CrMo材料，经过中频感应淬火处理，齿面硬度可达HRC 50~55，能够耐受泥水、粉尘等恶劣环境。在矿山领域，大型球磨机齿圈常采用45号钢或35CrMo，直径可达8米以上，重量数十吨，要求齿圈具有极低的内部缺陷率与良好的均匀性。在风电领域，变桨齿圈与偏航齿圈通常采用42CrMo或40CrNiMo，要求材料具有通常的低温韧性（-40℃冲击功≥27 J），且需通过严格的超声波与磁粉探伤。

以某重型矿用自卸车后桥齿圈为例，该齿圈原采用进口铸造件，使用中频繁出现断齿故障。锦正锻造配合主机厂重新设计为42CrMo锻造齿圈，优化了齿根圆角半径并采用渗碳淬火工艺，齿根弯曲疲劳强度提升约40%，产品寿命由原来的8000小时延长至12000小时以上，且单件成本降低20%。此类落地案例充分体现了锻造碳钢齿圈在重载工况下的可靠性与经济性优势。

2026年碳钢齿圈行业技术趋势与市场展望

展望2026年，碳钢齿圈行业将呈现以下发展趋势：其一，绿色制造与轻量化需求驱动齿圈结构优化设计，通过拓扑优化与高强钢应用，在有助于承载能力前提下减重10%~15%；其二，数字化工艺仿真技术普及，锻造、热处理、机加工全流程模拟将有所降低试制成本与开发周期；其三，精细锻造与近净成形技术进一步成熟，齿圈在锻态即可达到7级精度，减少磨齿工序，从而降低能耗与碳排放；其四，再制造与表面强化技术升级，如激光熔覆、等离子喷涂等工艺被用于修复磨损齿圈，延长整体设备寿命。

从市场数据看，2025年齿轮市场规模接近2500亿美元，其中工程机械与风力发电齿轮传动系统增速明显，预计2026年碳钢齿圈需求同比增幅约6%~8%。随着国内矿山智能化改造与海外基建项目增多，高质量碳钢齿圈仍存在较大的进口替代空间。锦正锻造持续关注行业技术动态，在材料研发、工艺优化及检测手段上不断投入，致力于为客户提供可靠性能、长寿命的齿圈产品。

碳钢齿圈的采购质量评估与合作伙伴选择

用户在选择碳钢齿圈供应商时，建议从以下维度进行综合评估：

• 资质与体系：优先选择通过ISO 9001、IATF 16949等体系认证的企业，有助于质量管理流程规范。
• 检测能力：应具备化学成分光谱分析、力学性能试验、超声波探伤、磁粉探伤、金相分析、三坐标测量等设备，并提供第三方检测报告。
• 交付案例：可考察供应商在相似工况领域的实际供货记录，尤其是大型重载齿圈的成功项目。
• 技术支持：具备从图纸评审、材料建议、工艺优化到售后跟踪的全周期技术服务能力。
• 产能与交期：确认供应商的锻压设备吨位、热处理炉有效尺寸以及机加工能力是否满足产品规格。

锦正锻造始终以技术驱动服务，拥有独立的技术中心与理化检测实验室，可提供从毛坯到成品的全流程质量管控，并可根据客户的实际工况进行定制化工艺设计。若您有碳钢齿圈的采购需求或技术咨询，欢迎联系我们的专业团队进一步交流。

在碳钢齿圈的选型与使用过程中，材料成分、锻造比、热处理参数、加工精度及润滑维护每一个环节都不可偏废。只有将材料科学与制造工艺有机融合，才能有助于齿圈在长周期服役中保持稳定性能。随着装备制造业向专业化、智能化迈进，碳钢齿圈作为基础传动零件依然拥有广阔的技术提升空间与市场价值。锦正锻造（咨询热线：137-8070-9194）将继续聚焦客户需求，不断优化产品品质与交付效率，为各行业用户提供可靠的碳钢齿圈解决方案。
