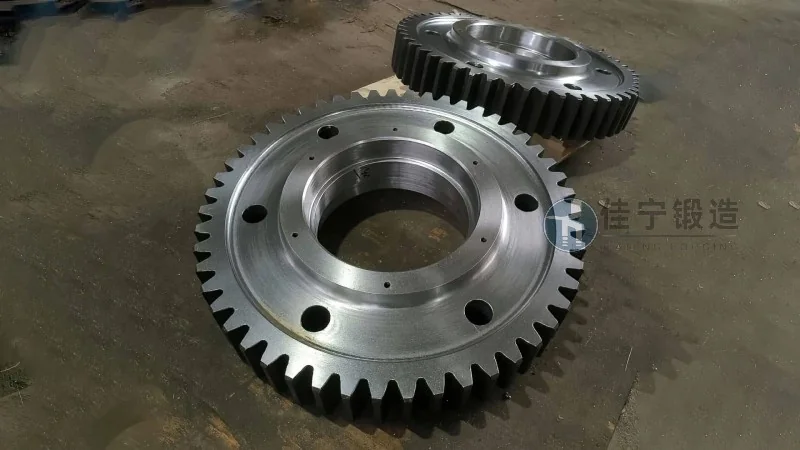

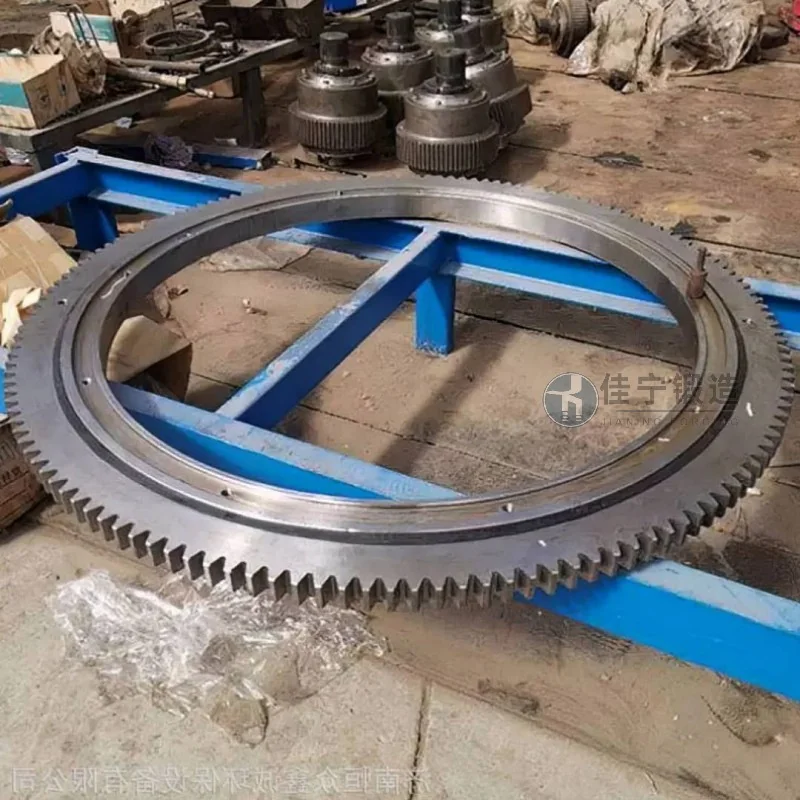

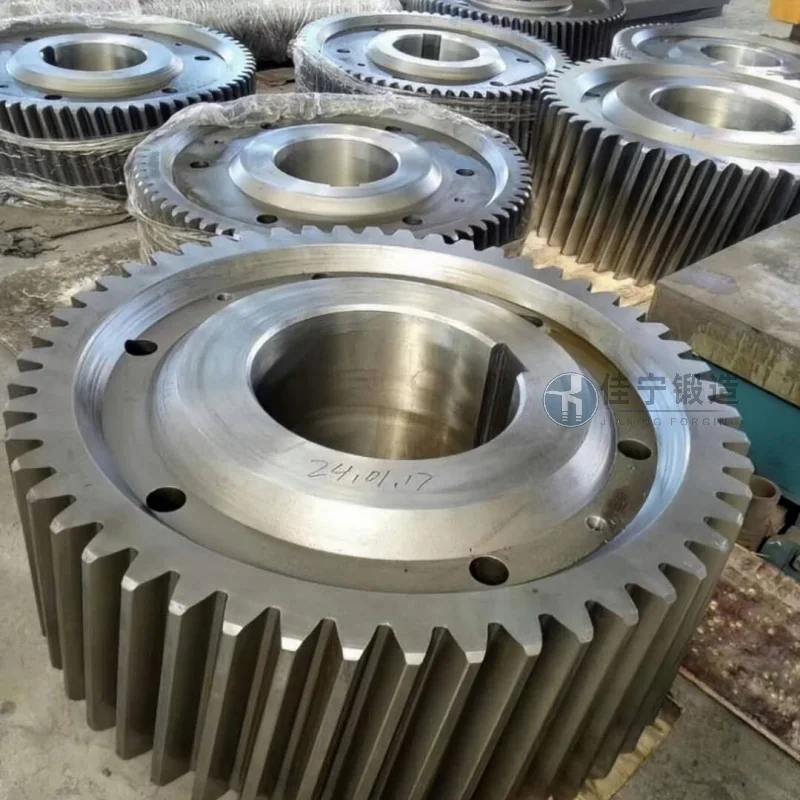

环形齿圈锻件产品基本说明

环形齿圈锻件作为重型机械、风电装备、矿山机械、船舶制造及航空航天等领域的关键传动部件，其质量直接决定整套设备的运行寿命与传动效率。在工业装备持续向大型化、高承载、长寿命方向发展的背景下，环形齿圈锻件的材料选型、锻造工艺、热处理精度及无损检测等环节，已成为衡量制造商技术实力的核心指标。锦正锻造长期深耕环形齿圈锻件领域，依托成熟的锻造工艺体系与严格的质量管控流程，为国内外众多装备制造企业提供高可靠性锻件产品。本文将从环形齿圈锻件的材料特性、锻造工艺路线、热处理关键技术、常见质量控制节点以及行业应用趋势五个维度展开深度解析，以期为设备采购与技术人员提供具有参考价值的专业选型依据。

环形齿圈锻件的材料体系与选型逻辑

环形齿圈锻件在工作过程中承受交变弯曲应力、接触应力以及冲击载荷，齿面不仅需要具备良好的耐磨性，齿根部位更需具备足够的抗疲劳强度。因此，材料选择是决定环形齿圈锻件综合性能的基础环节。目前行业内广泛采用的材料体系包括42CrMo、35CrMo、40CrNiMo以及更为高端的18CrNiMo7-6等合金结构钢。其中，42CrMo凭借其淬透性良好、调质后综合力学性能均衡、价格相对可控等优势，成为中等载荷工况下环形齿圈锻件的主流选择。而40CrNiMo因添加镍元素，显著提升了低温冲击韧性与淬透层深度，广泛应用于低温环境或重载冲击场景。

材料选型还需要与齿圈的几何尺寸、壁厚差异、齿形模数等因素协同匹配。以风电变桨齿圈为例，其外径常达3米以上，齿圈壁厚不均，淬火过程中极易产生组织应力与热应力集中，因此需选用淬透性更高的材料并配合恰当的预冷淬火工艺。锦正锻造在材料选型阶段，会依据客户提供的工况参数、齿圈最大外径、模数大小以及使用寿命要求，结合企业内部积累的大量材料淬透性数据库与工艺试验数据，进行选材与匹配优化。值得关注的是，随着2026年国内风电装机容量预计突破600GW，对3MW以上大功率风电机组环形齿圈锻件的需求呈现显著增长，材料轻量化与高强韧化的协同设计成为技术攻关方向。在材料供应端，国内大型钢企已实现高品质齿轮钢的定制化生产，成分一致性控制在±0.02%以内，为环形齿圈锻件批量化、高质量制造奠定了上游基础。

锻造工艺设计：从下料到预成型的全流程关键技术

环形齿圈锻件的锻造工艺设计需要综合考虑金属流线分布、晶粒细化程度以及后续热处理变形控制。传统的自由锻工艺在大尺寸环形齿圈锻件生产中仍占据一定地位，但面对尺寸一致性要求更高、齿圈壁厚差异更复杂的精密齿圈锻件，辗环工艺逐渐成为主流技术路线。辗环工艺通过环轧机对环形毛坯进行连续径向与轴向轧制，使金属在三维变形区内产生定向流动，环形齿圈锻件的金属流线沿圆周方向连续分布，齿圈整体的承载均匀性得到本质提升。

在具体工艺参数设定上，环形齿圈锻件的锻造比、轧制温度、进给速度以及轧制力是四个核心控制变量。锻造比通常控制在3:1至6:1之间，过小的锻造比难以充分破碎铸态组织，过大的锻造比则可能引发锻造折叠与各向异性，实际生产中需根据材料特性与齿圈壁厚进行差异化设定。轧制温度方面，以42CrMo为例，始锻温度设定在1150~1200℃，终锻温度控制在850~900℃区间，以确保晶粒在再结晶温度以上完成充分细化。锦正锻造在工艺流程中引入了有限元数值模拟技术，在正式生产前对环形齿圈锻件的温度场、应变场与模具载荷进行仿真计算，预判可能出现的尺寸偏差与组织不均区域，并通过调整轧制曲线与进给策略进行补偿，使环形齿圈锻件的尺寸精度稳定控制在GB/T 6402-2023标准要求的范围内。

从实际生产数据来看，采用辗环工艺生产的环形齿圈锻件，其圆周方向硬度极差可控制在10HB以内，轴向晶粒度等级达到7级或更优水平，显著优于自由锻工艺。目前锦正锻造已建成覆盖外径450mm至6500mm的环形齿圈锻件生产线，可满足从精密小型齿圈到大型风电变桨齿圈的全系列需求。在2026年智能锻造技术加速渗透的行业背景下，环形齿圈锻件的生产过程逐步转向数据驱动的闭环控制，通过安装于环轧机上的在线尺寸测量系统，实时反馈外径、壁厚与椭圆度数据，动态修正进给参数，实现了环形齿圈锻件轧制过程的小批量柔性化生产与质量稳定性提升。

热处理工艺：淬火、回火与渗碳环节的精准控制

环形齿圈锻件的最终使用性能，60%以上取决于热处理工艺的合理性与执行稳定性。调质处理（淬火+高温回火）是环形齿圈锻件最基础的热处理方式，通过淬火获得马氏体组织，再经回火调整硬度与韧性平衡。对于齿面硬度要求更高、耐磨性要求更严苛的环形齿圈锻件，渗碳淬火或氮化处理成为必要工序。以18CrNiMo7-6材质为例，渗碳层深度控制在1.5~2.5mm，表面碳含量控制在0.75%~0.85%，淬火后表面硬度达到58~62HRC，心部硬度保持在30~38HRC，形成内外性能梯度，既保证齿面耐磨性，又维持齿圈整体的抗冲击能力。

在热处理过程中，环形齿圈锻件因壁厚差异带来的冷却速度不均是最常见的技术难题。齿圈轮缘部位厚大，冷却较慢，而齿根与齿顶部位截面变化剧烈，冷却速度差异易导致淬火裂纹或畸变超差。为解决这一问题，行业普遍采用分级淬火或等温淬火工艺。以分级淬火为例，将环形齿圈锻件从奥氏体化温度迅速转入260~320℃的盐浴或油浴中停留一定时间，使内外温差趋于一致后再进行空冷，可显著降低组织应力峰值。锦正锻造在该环节积累了丰富的工艺数据库，针对不同模数、壁厚与材料的环形齿圈锻件，建立了差异化的淬火冷却曲线，并通过配置于淬火槽中的多组搅拌器与导流装置，确保淬火介质的流速与温度均匀性，使环形齿圈锻件的畸变量稳定控制在产品图纸要求的范围内。

值得注意的是，2026年热处理行业正在经历绿色化与智能化双重变革。真空渗碳技术因具备无内氧化、碳势控制精度高、变形量小等优势，已逐步在高端环形齿圈锻件中推广应用。相比传统气体渗碳，真空渗碳可使环形齿圈锻件的齿面非马氏体组织厚度降低至3μm以下，齿根疲劳强度提升15%~20%。同时，基于数字孪生的热处理过程仿真技术，使环形齿圈锻件在加热、淬火、回火全流程的温度场与相变行为可预测、可优化，有效降低试错成本。锦正锻造已在新建热处理车间中部署了智能温控系统与在线畸变监测装置，实现了环形齿圈锻件热处理过程的参数闭环控制，为批量生产的稳定性提供了技术保障。

质量控制节点：从超声检测到齿形精度的完整链条

环形齿圈锻件的质量控制覆盖原材料入厂复验、锻造过程控制、热处理前后无损检测以及最终尺寸与硬度检验四个阶段。在原材料入厂环节，光谱分析、低倍组织检验与非金属夹杂物评级是基础检查项，确保材料的化学成分与冶金质量符合设计规范。锻造完成后，环形齿圈锻件需经历百分之百的超声检测，依据NB/T 47013.3标准，对齿圈内部缺陷进行判定，单个缺陷当量直径通常控制在2mm以内，密集缺陷区域面积不超过整个检测面积的5%。对于风电、船舶等安全系数要求更高的应用场景，超声检测的验收标准更为严格，需满足GB/T 6402-2023中2级或1级探伤等级要求。

热处理之后的硬度检测与金相检验是验证环形齿圈锻件最终性能的关键环节。硬度检测采用圆周方向多点布控的方式，在齿端面、齿根部位及轮缘截面分别测试，确保硬度极差在合理范围内。金相检验重点关注淬火马氏体等级、残留奥氏体含量以及渗碳层的碳化物分布形态，避免出现粗大网状碳化物或过量残留奥氏体导致齿面剥落。齿形精度的检测则依赖于三坐标测量仪或齿轮测量中心，对齿距累计误差、齿廓偏差与螺旋线倾斜量进行量化评定，精度等级通常达到8级至6级（GB/T 10095）。

锦正锻造在质量控制体系上建立了可追溯性管理平台，从每一炉钢水批次到每件环形齿圈锻件的加工过程数据，均通过二维码标签与MES系统关联，客户可随时查询产品全生命周期质量记录。此外，企业内部设立了专门的技术攻关小组，针对环形齿圈锻件常见的齿根折叠、淬火裂纹、非马组织超标等异常问题，开展失效机理分析与工艺优化，并定期将成果反馈至工艺基础数据库，形成“问题识别—分析验证—标准化推广”的持续改进闭环。这种精细化的质量控制模式，使锦正锻造的环形齿圈锻件产品一次性合格率持续保持在95%以上，产品售后异常反馈率低于行业平均水平。

行业应用趋势：大型化、精密化与智能化的三重推动

展望2026年及未来更长周期，环形齿圈锻件行业正在经历从传统制造向高端制造转型的关键阶段。风电装备的大型化趋势最为明显，单机容量从6MW向12MW甚至更高功率迈进，环形齿圈锻件的外径超过6米、截面重量超过15吨已成为常态，这对锻造设备的吨位、环轧机的加工范围以及热处理炉的装炉能力都提出了更高要求。同时，精密化趋势体现在齿形加工余量的持续减小，通过锻造与热处理的尺寸精度控制优化，环形齿圈锻件的精车余量从传统的单边6~8mm缩减至3~4mm，显著降低了后续机加工成本与材料消耗。

智能化方面，环形齿圈锻件的制造过程正在向“数据驱动+人工智能辅助决策”方向演进。2025年以来，行业内头部企业已开始尝试将生产工艺参数、质量检验数据与设备状态数据进行融合分析，建立环形齿圈锻件成材率与关键工艺参数的预测模型，实现对锻造温度、轧制力、冷却速率等参数的实时动态调整。此外，基于机器视觉的在线表面缺陷检测系统在环形齿圈锻件生产线上逐步推广，能够自动识别微裂纹、折叠与凹坑等表面缺陷，检测灵敏度达到0.2mm级别，检测效率较人工提升5倍以上。

从市场需求结构来看，风电领域仍将是环形齿圈锻件最大的应用板块，占比预计在2026年达到45%以上；矿山机械与工程机械领域因设备大型化与老旧设备更新换代，对高可靠性环形齿圈锻件的需求保持稳定增长；而工业机器人、精密减速机等新兴领域，则对高精度、低噪音的小模数环形齿圈锻件提出了差异化需求，这一细分市场正在以每年8%~10%的速度扩容。锦正锻造结合市场变化趋势，已在风电大齿圈锻件与精密传动小齿圈锻件两个方向同步布局，通过工艺模块化设计与产线柔性化配置，实现对不同规格、不同批量环形齿圈锻件的快速响应生产，在保证质量一致性的前提下，将产品交付周期缩短至行业平均水平的70%左右。

在工业装备持续升级与国家“双碳”战略深入推进的大背景下，环形齿圈锻件作为传动链中的核心承载部件，其技术质量水平直接影响装备的能效表现与运行可靠性。锦正锻造始终坚持以工艺数据积累为基础、以质量稳定性为核心、以客户需求为导向的发展理念，持续优化环形齿圈锻件的材料选型、锻造工艺、热处理参数与质量检测流程，为客户提供兼具技术可靠性与经济适用性的环形齿圈锻件产品。未来，随着更多智能化技术与绿色制造工艺在锻件生产中的应用推广，环形齿圈锻件的性能上限与质量一致性将进一步提升，为下游装备制造业的高质量发展提供更加坚实的零部件支撑。针对具体的环形齿圈锻件选型与技术参数匹配问题，建议设备采购与设计人员结合实际工况进行材料与工艺的定制化评估，以确保最终产品在服役周期内的安全性与经济性达到较优平衡。（咨询热线：137-8070-9194）
