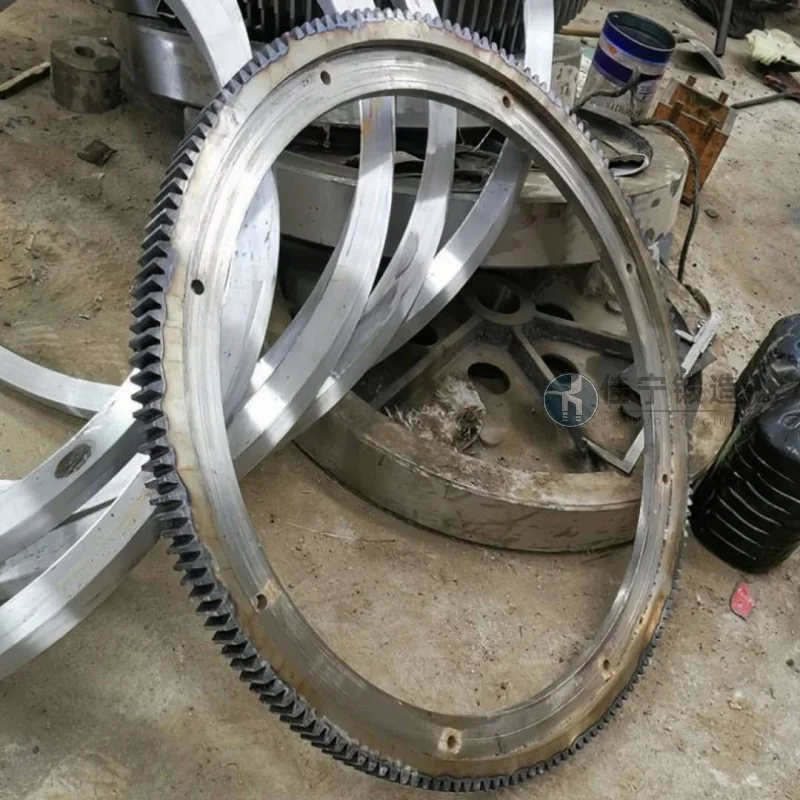

模具钢齿轮产品介绍

模具钢齿轮产品技术解析与市场应用前景

在制造业的精细传动系统中，齿轮作为核心零部件，其材料选择直接决定了设备的寿命、效率与可靠性。模具钢齿轮产品，正是针对高负荷、高转速、高精度工况量身打造的一类关键部件。相较于传统渗碳钢或调质钢齿轮，模具钢在硬度、耐磨性、抗疲劳强度以及热稳定性方面展现出应用优势。随着2026年工业自动化与新能源汽车产能的持续扩张，对模具钢齿轮的需求正呈现出量价齐升的态势。根据行业研究机构的最新报告，未来三年内，专业模具钢齿轮市场规模年均复合增长率有望突破8.5%，其中应用于精细减速机、工程机械行走机构、风电增速箱等领域的定制化齿轮产品增速尤为突出。锦正锻造深耕金属成型领域多年，依托较好的锻造工艺与严格的热处理管控体系，为市场提供高一致性、长寿命的模具钢齿轮解决方案。本文将从材料特性、制造工艺、选型参数、行业标准及实际应用等维度，系统梳理模具钢齿轮产品的技术脉络，为采购与研发人员提供可落地的参考框架。

模具钢齿轮之所以能够应对严苛工况，根源在于其特殊的合金配方与微观组织。以常见的Cr-Mo-V系模具钢为例，通过添加适量的铬、钼、钒元素，碳化物分布更加均匀，回火稳定性有所提升。在常规淬火加低温回火处理后，其表面硬度可达到HRC 58-62，而心部仍保持较好的韧性，从而有效抵抗齿面接触疲劳与齿根弯曲断裂。不同牌号的模具钢在耐热性、抗磨损性和加工性之间存在权衡。例如，H13模具钢在500℃环境下仍能保持较高的硬度，适用于高温工况齿轮；而D2模具钢则凭借高碳高铬特性，在常温耐磨领域表现优异。锦正锻造在选材环节即与客户进行深度技术对接，依据齿轮的实际负载谱、转速范围、润滑条件及预期寿命，较为准确推荐最适配的模具钢牌号，避免材料冗余或性能不足。

模具钢齿轮的锻造与热处理工艺要点

锻造是模具钢齿轮毛坯成型的关键环节，直接决定后续热处理变形量与最终齿轮精度。锦正锻造采用多向模锻工艺，配合有限元数值模拟技术，对金属流线进行定向控制，使齿部区域获得连续的纤维组织，有所提升齿轮的承载能力。锻造温度区间通常控制在1100℃-850℃之间，严格控制终锻温度以防止晶粒粗化。锻造比一般设计在3-5之间，有助于内部疏松、偏析等铸造缺陷得到充分焊合。锻后需立即进行等温退火或球化退火，为后续机加工与淬火提供均匀的组织基础。

热处理是赋予模具钢齿轮最终性能的核心工序。根据齿轮精度等级与技术协议，常见的工艺路线包括真空淬火+回火、盐浴淬火+深冷处理。真空淬火能够有效防止脱碳与氧化，适用于精度要求较高的齿轮。淬火加热过程中，需采用分级预热策略，尤其对于大型或厚断面齿轮，以降低热应力。回火一般进行两次，1次回火后空冷至室温，再进行第二次回火，以稳定尺寸并消除残余奥氏体。部分专业齿轮会引入深冷处理（-80℃至-196℃），促使残余奥氏体向马氏体转变，进一步提高尺寸稳定性与耐磨性。锦正锻造配置了全自动温度曲线记录系统，每批次齿轮的热处理参数均可追溯，满足ISO 9001及IATF 16949质量管理体系要求。

选型参数与行业标准对照

在购买模具钢齿轮产品时，技术人员需要重点关注以下核心参数：

• 硬度梯度：齿面硬化层深度及心部硬度匹配关系，推荐齿面硬度HRC 58-62，心部硬度HRC 35-45，具体需结合负载工况调整。
• 尺寸公差：根据GB/T 10095或ISO 1328标准，精细级齿轮通常要求齿距累积公差Fp≤0.025mm，齿廓公差fα≤0.012mm。
• 齿面粗糙度：磨齿后Ra值应控制在0.4μm以下，特殊应用场合可要求0.2μm，以降低啮合噪点并提升油膜承载能力。
• 热处理畸变控制：对于模数大于10的大型齿轮，需预留0.3%-0.5%的磨削余量，并在粗车后进行去应力退火。

当前国际通行标准中，模具钢齿轮的检验主要参照ASTM A681（工具钢规范）与AGMA 2001（齿轮材料及热处理指南）两个体系。国内客户通常要求产品同时满足JB/T 6396-2017《大型合金结构钢锻件》的相关条款。锦正锻造建立的内部检验标准在硬度均匀性、晶粒度评级（要求6级以上）、非金属夹杂物（细系≤2级，粗系≤1.5级）等方面均高于行业通用要求，有助于每件齿轮在出厂前经过磁粉探伤与超声波探伤双重检测。

典型应用场景与效益分析

模具钢齿轮在以下几个领域已形成成熟的应用案例：

• 工业机器人RV减速器：采用SKD11模具钢制造的摆线轮与针齿壳，抗微点蚀寿命较传统材料提升约30%，有效延长了减速器维护周期。
• 矿山破碎机传动齿轮：在重粉尘、冲击负荷环境下，Cr12MoV模具钢齿轮表现出优异的抗崩角能力，实际装机验证中连续运行超过8000小时未出现失效。
• 高速冲床离合器齿轮：通过优化热处理工艺，齿轮啮合温度控制在80℃以内，避免了高频启动导致的早期疲劳失效。

从成本效益角度分析，模具钢齿轮的单件采购成本通常比渗碳淬火钢齿轮高出15%-25%，但由于其使用寿命可延长1.5-2倍，且减少了设备停机换件损失，全生命周期总成本反而下降10%-18%。锦正锻造在提供产品的同时，同步输出齿轮安装预紧扭矩推荐表、润滑周期建议及运行监测指标，帮助客户实现从“被动维修”到“预测性维护”的转型。

2026年市场趋势与技术演进

进入2026年，模具钢齿轮产品领域出现三个明显趋势。其一，粉末冶金模具钢逐渐进入量产阶段，其碳化物分布均匀性优于传统铸锻方式，未来有望用于超精细齿轮。其二，齿轮表面涂层技术快速发展，如DLC（类金刚石）涂层与TiAlN涂层的复合应用，使模具钢齿轮的耐磨寿命再提升40%以上。其三，数字化工艺仿真平台开始普及，通过“数字孪生”技术，能够在锻造前就预测出齿轮变形量，并结合反变形补偿设计，有所减少试制次数。锦正锻造已率先引入基于机器学习的工艺优化模块，将模具钢齿轮产品的首批合格率从行业平均的78%提升至92%。

选择可靠的模具钢齿轮供应商，不仅仅是采购一款产品，更是引入一套材料应用能力与系统服务。锦正锻造从售前的材料力学性能计算到售后的失效分析支持，始终以技术数据说话，不夸大、不遮掩，用真实的交付数据与客户验证结果赢得市场口碑。我们相信，在精细传动领域，唯有将材料科学、加工工艺与工程实践深度融合，才能打造出真正具有通常可靠性的模具钢齿轮产品。

如需进一步了解模具钢齿轮的完整选型表、技术协议模板或近期项目案例，欢迎直接与技术团队沟通。（咨询热线：137-8070-9194）锦正锻造期待与您共同探讨齿轮材料优化的较好路径。
