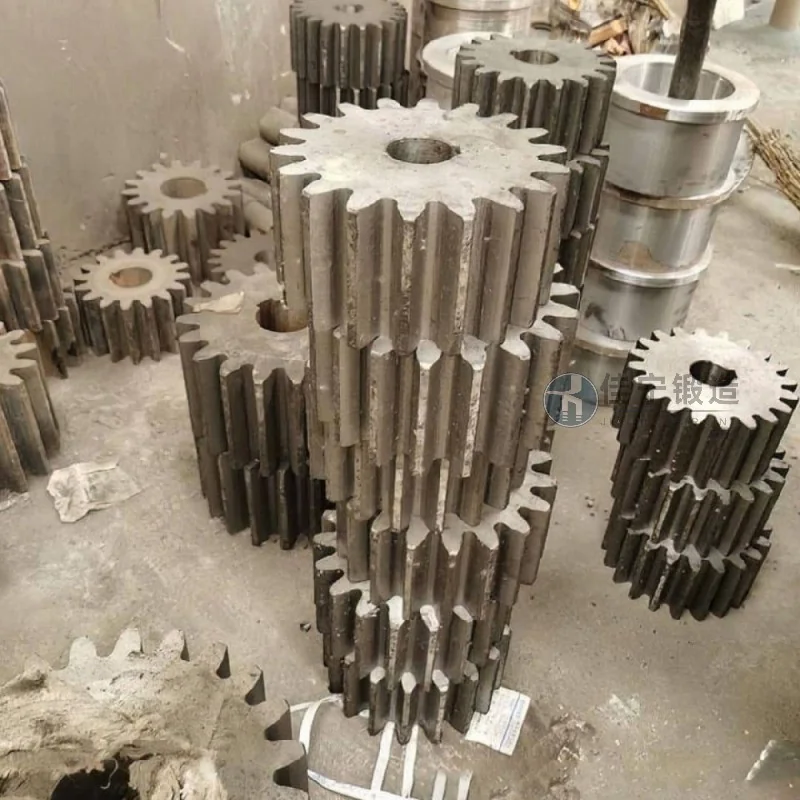

在重型机械、风力发电、矿山设备、船舶制造以及石油化工等领域，环形齿轮锻件作为核心传动部件，其质量直接决定了整机设备的运行稳定性、承载能力及使用寿命。环形齿轮锻件并非简单的金属成型件，而是集材料科学、热加工工艺、精细检测与机械设计于一体的技术密集型产品。随着2026年制造业向专业化、智能化、绿色化方向加速转型，市场对高精度、可靠性能、长寿命环形齿轮锻件的需求持续攀升。据行业研究机构预测，到2026年，环形锻件市场规模将突破850亿元人民币，其中齿轮类锻件占比超过四成，尤其是在大兆瓦风电齿轮箱、重型矿用减速机及海工装备领域，性能优异的环形齿轮锻件已成为供应链中的关键节点。
环形齿轮锻件的制造过程，本质上是将金属坯料通过锻造工艺获得接近最终形状的环形毛坯，再经热处理与精细加工成为符合齿轮传动要求的成品。与铸造齿轮相比，锻造齿轮因金属流线连续、晶粒组织致密、内部缺陷少，其疲劳强度与抗冲击能力通常高出30%以上。正因如此，在承受高载荷、高转速、高冲击的严苛工况下，环形齿轮锻件几乎是不可替代的选择。锦正锻造深耕锻件领域多年，围绕环形齿轮锻件的材料选型、工艺设计、锻后处理及质量管控形成了一套系统化的技术解决方案，能够为客户提供从图纸评审到成品交付的定制化服务。
在原材料选择上，环形齿轮锻件常用材料包括20CrMnTi、20CrNi2Mo、42CrMo、40CrNiMoA、18CrNiMo7-6等合金结构钢与渗碳钢。不同材料对应不同的热处理工艺与使用场景。例如，20CrMnTi因其良好的渗碳淬火性能与适中成本，被广泛应用于中小模数齿轮锻件；而18CrNiMo7-6则凭借优异的心部韧性与抗弯曲疲劳能力，成为大兆瓦风电齿轮箱行星轮与齿圈的首选材料。锦正锻造在材料采购环节执行严格的供应商准入制度，每批次原材料均需提供第三方材质报告，并辅以入厂光谱检测与低倍组织检验，从源头把控锻件品质。
环形齿轮锻件的生产并非单一工序的简单叠加，而是涉及多环节协同控制的系统工程。整个流程通常包含下料、加热、镦粗、冲孔、扩孔、辗环、热处理、粗车、精车及检测等十余道工序，其中每道工序的参数设定与操作规范都对成品性能产生直接影响。
下料是锻造过程的开端，依据锻件成品重量加上工艺废料余量计算所需坯料重量，采用带锯床或剪切机进行较为准确截取。下料误差通常控制在±1%以内，以有助于后续成型过程的稳定性和材料利用率。加热环节则需根据材料特性设定严格的加热曲线，避免因升温过快或保温不足导致的晶粒粗大、氧化脱碳或过热过烧问题。对于合金含量较高的材料，如含Ni、Cr、Mo元素较高的钢种，通常采用分段加热与多段保温策略，以降低热应力并促进合金元素均匀扩散。
镦粗与冲孔是环形锻件初步成型的关键步骤。镦粗操作使坯料高度减小、横截面积增大，从而破碎铸态组织、消除内部疏松；冲孔则通过专用冲头在坯料中心形成通孔，为后续扩孔与辗环奠定基础。在这一阶段，变形量的控制至关重要——变形量过小则无法有效改善组织均匀性，变形量过大则可能导致折叠或裂纹等缺陷。锦正锻造在操作过程中采用有限元数值模拟技术，对镦粗比、冲孔速度与模具间隙进行预分析，有助于实际工艺参数处于合理区间。
辗环是环形齿轮锻件成型工艺的核心环节，直接决定了锻件的几何精度、尺寸稳定性与金属流线分布。在辗环机中，芯辊与主辊共同作用使环形毛坯壁厚逐渐减小、直径逐步增大，同时形成所需的截面轮廓。辗环过程中的温度区间通常控制在850℃至1150℃之间，具体温度因材料特性而异。过高的辗环温度会导致晶粒粗大与表面氧化加剧，过低的温度则增加变形抗力与开裂风险。锦正锻造配备了精细数控辗环机，可实时监测辗环力、温度与尺寸变化，实现恒温、恒速、恒压的闭环控制，有助于锻件内外表面质量一致、金属流线沿齿廓方向连续分布。
锻后热处理是赋予环形齿轮锻件综合力学性能的重要环节。常用的热处理工艺包括正火、退火、调质处理与渗碳淬火等。正火处理可细化锻造后的粗大晶粒、调整硬度至适合切削加工的范围；调质处理（淬火+高温回火）则能使锻件获得良好的强度与韧性配合。对于要求表面具有高硬度而心部保持良好韧性的齿轮锻件，通常采用渗碳淬火工艺——在渗碳介质中加热至900℃至930℃，使碳原子渗入表层形成高碳层，再经淬火与低温回火，获得表层硬度达HRC58-62、心部硬度在HRC30-42之间的梯度分布。锦正锻造的热处理车间配备了可控气氛渗碳炉与真空淬火炉，炉内温度均匀性控制在±5℃以内，碳势控制精度达到±0.05%C，有效避免渗碳层深度偏差或碳化物网状组织超标等质量隐患。
环形齿轮锻件作为传动系统的核心零件，其质量验收需严格遵循国内外相关标准。在国内，GB/T 32798-2016《环形锻件技术条件》、JB/T 6395-2010《大型齿轮锻件技术条件》以及JB/T 8881-2017《渗碳齿轮锻件技术条件》等标准对锻件的化学成分、力学性能、金相组织、无损检测要求及尺寸公差等均作出了明确规定。在出口或外资配套场景中，还常需满足DIN 17210、EN 10084、ASTM A668等国际标准的要求。
力学性能检测是验证环形齿轮锻件是否达到设计指标的核心手段。常规检测项目包括屈服强度、抗拉强度、断后伸长率、断面收缩率及冲击吸收能量等。以风电齿轮箱用环形齿轮锻件为例，通常要求调质态锻件屈服强度不低于800MPa，抗拉强度在950MPa至1100MPa之间，-20℃低温冲击吸收能量不小于27J，以满足设备在严寒环境下的安全使用需求。锦正锻造配备了材料试验机、冲击试验机、硬度计及显微硬度计等检测设备，可实现从室温到低温的全温度段力学性能测试，检测数据全程可追溯。
金相组织检验用于评估锻件晶粒度、带状组织、渗碳层深度及碳化物分布状态。对于渗碳齿轮锻件，渗碳层深度通常按模数大小确定，例如模数为8mm的齿轮，渗碳层深度要求为1.5mm至2.2mm。层深过浅会导致表面硬度不足、耐磨性下降；层深过深则增加脆性风险。锦正锻造采用光学显微镜与图像分析系统对金相试样进行自动测量与评级，有助于渗碳层深度、表面碳浓度梯度及组织形态均处于受控范围。同时，对锻造流线进行宏观检验，有助于金属流线沿齿廓方向连续分布，避免出现涡流、穿流或折叠等锻造缺陷。
无损检测是环形齿轮锻件质量支持的最后一道防线。超声波检测用于发现锻件内部的气孔、夹渣、裂纹及白点等体积型与面积型缺陷，检测灵敏度通常设定为Φ2mm当量直径或更高。磁粉检测则用于发现锻件表面及近表面的裂纹、发纹及折叠等线性缺陷。锦正锻造的无损检测团队持有中国无损检测学会颁发的Ⅱ级及以上资格证书，检测操作严格遵循GB/T 6402《钢锻件超声检测方法》与NB/T 47013《承压设备无损检测》等行业规范，有助于不将带缺陷产品交付客户。
当前，环形齿轮锻件应用最为广泛的领域当属风力发电行业。在风电齿轮箱中，环形齿轮锻件主要用于行星轮、太阳轮、齿圈及中间轴齿轮等关键零件。随着机组单机容量由3-4MW向6-8MW甚至10MW以上跨越，齿轮箱承受的扭矩与载荷急剧增加，对齿轮锻件的抗疲劳性能与可靠性提出了更为严苛的要求。锦正锻造为国内多家主流风电齿轮箱企业批量供货的环形齿轮锻件，材料涵盖18CrNiMo7-6与42CrMo4，锻件最大外径可达3500mm，单件重量从数百公斤到十余吨不等，产品经台架试验验证，接触疲劳寿命与弯曲疲劳寿命均超过设计要求。
在矿山机械领域，环形齿轮锻件广泛应用于矿用自卸车、破碎机、球磨机及带式输送机等设备中。由于矿山作业环境恶劣，设备长期处于高粉尘、高冲击、重载与频繁启停的状态，齿轮锻件需具备优异的耐磨性与抗冲击能力。对于此类应用场景，建议选用淬透性良好且回火稳定性高的材料，如40CrNiMoA或42CrMoA，并采用调质+表面淬火的热处理工艺，使齿面硬度达到HRC50-55，心部硬度控制在HRC32-40之间，兼顾耐磨性与韧性。锦正锻造在矿用齿轮锻件领域积累了丰富的工艺数据，能够根据设备实际工况提供材料优选与热处理方案建议，帮助客户延长设备寿命、降低全生命周期运营成本。
在船舶与海工装备领域，环形齿轮锻件主要用于推进系统、舵机、绞车及甲板机械等关键装置。由于海洋环境具有高湿度、盐雾腐蚀及温差变化大等特点，齿轮锻件除需具备足够的力学性能外，还应具有良好的抗腐蚀性能与低温韧性。对于此类应用，锦正锻造推荐选用含Ni量较高的合金钢材料，如20CrNi2Mo或18CrNiMo7-6，并辅以渗碳淬火+低温回火处理，同时应客户要求可增加镀层或磷化等表面防护措施。锻件出厂前需逐件进行超声波检测与磁粉检测，有助于无任何超标缺陷，满足船级社认证要求。
在石油化工领域，环形齿轮锻件通常用于压缩机、搅拌器、泵及挤压机等旋转机械中。化工设备常处于高温、高压及腐蚀性介质的工况下，齿轮材料需具备较高的热强性与抗应力腐蚀能力。对于此类工况，锦正锻造推荐采用含Mo、V元素的高温合金钢材料，并采用调质或等温退火工艺，使锻件在高温环境下仍能保持稳定的尺寸与性能。同时，锻件的表面粗糙度与尺寸公差需控制在较高水平，以减少应力集中与腐蚀介质滞留风险。
锦正锻造在环形齿轮锻件领域积累了超过十五年的研发与生产经验，形成了从材料基础研究到批量交付的完整技术链条。公司技术团队能够根据客户提供的齿轮图纸、载荷谱及使用工况，进行锻造工艺有限元模拟、热处理工艺仿真及机加工余量优化，在锻件试制阶段即可预判潜在风险并调整参数，大幅缩短新产品的开发周期，降低试错成本。在工艺装备方面，锦正锻造拥有多条精细辗环生产线与配套热处理设备，最大锻压能力达8000吨，可生产外径500mm至4000mm、壁厚50mm至600mm的各类环形齿轮锻件，产品精度可达到DIN 17561标准中的h9级公差要求。
在质量管理方面，锦正锻造已通过ISO 9001质量管理体系认证与ISO 14001环境管理体系认证，并建立了覆盖原材料入库、过程检验、成品检测及售后追踪的全流程质量追溯系统。每一件环形齿轮锻件均带有1识别编码，客户可通过公司追溯平台查询该锻件的材质报告、热处理曲线、无损检测图谱及尺寸检测记录等完整信息，有助于质量数据透明、可信。针对风电、船舶及海工等专业应用领域，锦正锻造还可配合客户进行第三方见证检测与型式试验，满足不同出口目的地的准入要求。
在客户服务方面，锦正锻造坚持以技术交流驱动商务合作，销售团队与技术支持人员协同对接客户，在项目前期即介入锻件方案设计与材料选定工作。对于有特殊要求的环形齿轮锻件，如较大型齿圈锻件、异形截面锻件或低温冲击要求极高的锻件，锦正锻造可组织内部专家会审，制定专项工艺方案并承担全部试制风险，有助于一次性开发成功。多年来，公司已为国内外百余家装备制造企业提供环形齿轮锻件产品及配套技术服务，产品应用于陆上与海上风电机组、大型矿用挖掘机、深海采油平台及大型船舶传动系统等重大工程，积累了丰富的专业锻件制造经验与可靠性能交付记录。
未来，随着齿轮传动系统向高功率密度、轻量化与长寿命方向持续演进，环形齿轮锻件将面临更高的材料性能要求、更复杂的截面形状设计以及更严格的环保生产标准。锦正锻造将继续围绕锻造工艺精细化、材料应用深入化、检测手段智能化三大方向进行技术升级，致力于为各行业客户提供更可靠、更具性价比的环形齿轮锻件解决方案。如果您正在寻找具备技术实力与稳定交付能力的环形齿轮锻件供应商，可与锦正锻造直接联系，获取更详细的技术参数与产品方案。（咨询热线：137-8070-9194）
