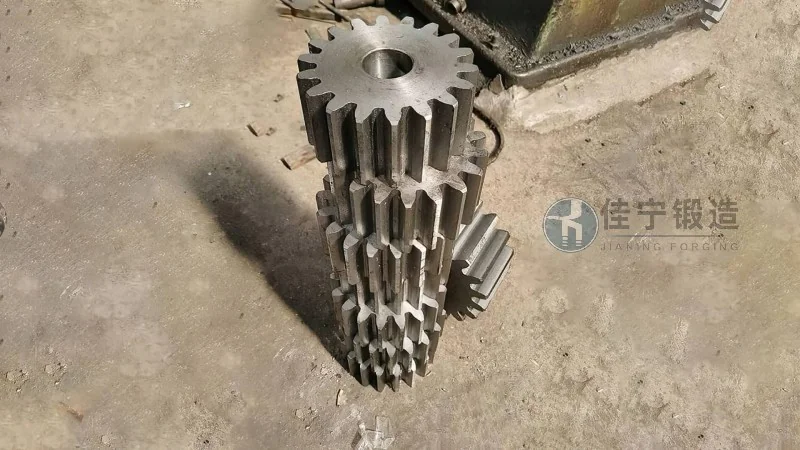

传动齿轮锻件产品说明

传动齿轮作为动力传输系统的基础元件，广泛用于工程机械、矿山设备、风力发电、船舶动力、轨道交通、石油化工等重载领域。齿轮锻件的质量直接决定传动系统的承载能力、疲劳寿命以及运行可靠性。近年来，随着装备制造业向高端化、智能化方向转型，对齿轮锻件的材料纯度、组织均匀性、尺寸精度及综合力学性能提出了更高要求。行业统计数据显示，2025年全球锻件市场规模已突破850亿美元，其中传动齿轮锻件占比超过18%。预计到2026年，伴随新能源装备需求持续放量以及老旧设备更新换代周期的到来，齿轮锻件市场将继续保持约6.8%的年复合增长率。在这样的产业背景下，深入了解传动齿轮锻件的材料选型、锻造工艺、热处理规范以及质量控制体系，对于设备采购方、设计工程师以及项目管理者而言，具有重要的现实意义。锦正锻造基于多年行业深耕经验，围绕传动齿轮锻件全流程生产环节，持续优化技术方案，为客户提供高可靠性、高适配性的锻件产品。

传动齿轮锻件的生产工艺涉及材料选择、下料、加热、锻造、锻后冷却、粗加工、热处理、精加工及无损检测等多个环节。每一个环节的技术参数都会对成品性能产生显著影响。以下从核心维度展开系统说明。

材料选择与冶金质量要求

传动齿轮在工作过程中承受交变弯曲应力、接触应力以及冲击载荷，因此对材料有严格的综合要求。常用材料包括20CrMnTi、20CrMo、40Cr、42CrMo、35CrMo、18CrNiMo7-6等合金结构钢。其中，20CrMnTi凭借良好的渗碳淬火性能，广泛用于中等载荷的变速箱齿轮；42CrMo则因其调质后具有较高的强度与韧性配合，常用于重载齿轮轴类锻件。近年来，高端装备领域逐渐引入微合金化技术，通过添加微量钒、铌、钛等元素细化晶粒，提升锻件的淬透性和抗疲劳性能。材料选择还需关注非金属夹杂物等级、偏析程度以及气体含量。按照GB/T 3077-2015标准，对传动齿轮用钢应控制硫、磷含量分别不大于0.025%和0.030%，氧含量不宜超过20ppm。原材料进厂后，必须进行化学成分复验、低倍组织检验以及超声波探伤，确保无中心疏松、缩孔、白点等内部缺陷。锦正锻造在材料环节建立供应商全链条溯源体系，每批次材料均留存质保书，并实施入厂在线光谱分析，保证材质稳定可靠。

锻造工艺设计与技术要点

锻造是赋予齿轮锻件流线组织、细化晶粒、消除铸造缺陷的核心工序。针对传动齿轮的不同结构形式（如直齿、斜齿、双联齿轮、齿圈、齿轮轴等），需要设计专用的模具型腔和制坯工序。锻造温度范围一般控制在1050℃～850℃（终锻温度不低于800℃），过高会导致晶粒粗大及表面脱碳，过低则增加变形抗力，容易产生裂纹。加热时应采用分段升温工艺，尤其在截面较大时，需避免因温差引起的热应力开裂。自由锻与模锻是两类主流方式。对于直径在500mm以下的齿轮锻件，模锻可显著提高材料利用率和尺寸一致性，锻件余量可控制在1.5～3mm；对于大型齿轮或齿圈，则常采用自由锻+胎模锻的组合工艺。锻造比是影响内部组织致密性的关键参数，传动齿轮锻件的锻造比通常要求不小于3:1，重要部件可达5:1以上。实际生产中，通过控制镦粗、拔长、冲孔、扩孔等工序的变形量分配，使金属流线沿齿廓轮廓分布，从而提升齿根弯曲强度。锦正锻造配备2500T至8000T多规格液压机及操作机系统，可覆盖直径150mm至3000mm、单件重量30kg至8000kg的齿轮锻件生产。同时，企业采用数值模拟软件对锻造过程进行预分析，优化毛坯形状与模具结构，缩短试模周期，降低废品率。

热处理工艺与性能调控

传动齿轮锻件的使用寿命很大程度上取决于热处理质量。常见的热处理路线包括：正火（或退火）作为预备热处理，消除锻造应力、细化组织、调整硬度便于切削加工；最终热处理则根据工作条件选择调质处理、渗碳淬火、氮化或感应淬火。对于中碳合金钢齿轮，调质处理后要求获得回火索氏体组织，硬度范围一般为HB 260～320，兼顾强度与韧性。渗碳齿轮（如20CrMnTi）则需要控制渗碳层深度，通常按模数确定：模数2.5～4mm时，渗层深度0.8～1.2mm；模数5～8mm时，渗层深度1.2～1.8mm。渗碳后淬火+低温回火，表面硬度可达HRC 58～63，心部硬度HRC 30～45。需注意的是，渗碳淬火后应进行深冷处理（-70℃～-80℃，2～4小时），以降低残留奥氏体含量，提高尺寸稳定性。氮化齿轮（如38CrMoAl）适用于精度要求高、变形要求小的场合，氮化层深度0.3～0.6mm，表面硬度可达HV 850以上。所有热处理炉均需配备温控记录系统，炉温均匀性偏差应控制在±5℃以内，气氛碳势控制精度±0.05%。锦正锻造建有独立热处理车间，配备可控气氛渗碳炉、井式回火炉、真空淬火炉及深冷处理设备，并采用金相显微镜和维氏硬度计进行逐件检测，确保每件齿轮锻件的金相等级、硬化层深度与硬度分布符合图纸及标准要求。

质量检测体系与行业标准适配

传动齿轮锻件的质量验收依据主要包括GB/T 32792-2016（钢质锻件通用技术条件）、JB/T 6396-2014（大型锻件用合金结构钢）、JB/T 6402-2018（大锻件超声波检测方法）以及各主机厂的企业标准。常规检测项目包含：化学成分分析（直读光谱或碳硫分析仪）、力学性能测试（拉伸、冲击、硬度）、金相组织检验（晶粒度、非金属夹杂物、带状组织）、尺寸及形位公差检测（三坐标测量仪）以及无损探伤（超声波、磁粉、渗透）。其中，超声波探伤要求按GB/T 6402-2018标准，一般传动齿轮锻件执行2级或3级验收；对齿轮齿部等重要区域可要求1级探伤（当量缺陷直径≤1mm）。静力拉伸试验取纵向试样，屈服强度不低于材料下限值的90%，断后伸长率≥12%，冲击吸收能量（KV2）≥27J。尺寸公差方面，锻件经粗加工后，同轴度、圆度、外圆与内孔公差带一般控制在IT9～IT10级。对于高端出口订单，还需满足ASTM A788、EN 10204等国际标准要求。锦正锻造质控中心通过ISO 9001质量管理体系及IATF 16949汽车行业质量管理体系认证，配备进口直读光谱仪、万能材料试验机、冲击试验机、金相显微镜及多通道超声波探伤仪。多年来，企业累计为风电增速箱、矿用挖掘机、盾构机以及船舶齿轮箱等场景提供超过20万件齿轮锻件，产品返修率控制在0.6%以下。

典型应用场景与选型建议

不同工况对齿轮锻件的性能侧重点有所差异。以风电齿轮箱为例，其输入级齿轮长期承受低速重载及交变风载，要求锻件具有较高的接触疲劳强度和抗点蚀能力，建议选用渗碳钢并配合深层渗碳+强力喷丸工艺；矿山机械中的传动齿轮则面临频繁启停、冲击载荷以及粉尘环境，需优先考虑材料韧性及耐磨性，可采用低合金高强度钢调质后齿面中频淬火或全齿淬火工艺；精密机床主轴齿轮对跳动公差和噪声控制要求极高，推荐采用氮化齿轮或渗碳磨齿方案，锻件需经过两次回火和充分时效处理。在选型阶段，客户需明确以下参数：模数、齿数、压力角、齿宽、传递功率、转速、冲击系数、工作环境温度、润滑方式及设计寿命。锦正锻造提供售前技术协同服务，根据客户提供的使用工况与装配图纸，推荐最适配的材料牌号、锻造方案及热处理路线，并可出具详细的锻件力学性能预测报告。例如，某重机企业在开发320吨矿用自卸车变速箱时，原设计采用40Cr锻造齿轮，但在实际运行中出现齿面剥落。锦正锻造通过将材料升级为20CrNiMo并优化渗碳层深度及淬火冷却曲线，使齿面硬度提升7.6%，接触疲劳寿命提高42%，满足了矿区全天候作业需求。

展望2026年，传动齿轮锻件行业将呈现三大技术趋势：一是近净成形锻造与精密模锻技术进一步普及，锻件余量可压缩至0.5mm以内，大幅减少机加工时间与成本；二是数字化工艺模拟与制造执行系统（MES）深度融合，实现从熔炼到成品的全流程数据追溯，满足主机厂对锻件批次一致性的严苛要求；三是绿色锻造技术推广，包括感应加热替代燃气加热、锻后余热利用以及水基石墨润滑剂替代油基润滑剂，降低碳排放。同时，随着国产高端装备出海步伐加快，国际标准认证（如EN、ASTM、ISO 13665等）将成为锻造企业进入全球供应链的基本门槛。锦正锻造（咨询热线：137-8070-9194）将持续投入工艺研发与装备升级，以扎实的锻造技术、严谨的质量管控和贴近客户的技术服务，为各类传动系统提供可靠的齿轮锻件解决方案。选择可靠的锻件供应商，不仅是保证设备运转率的关键，更是控制全生命周期成本的理性决策。
