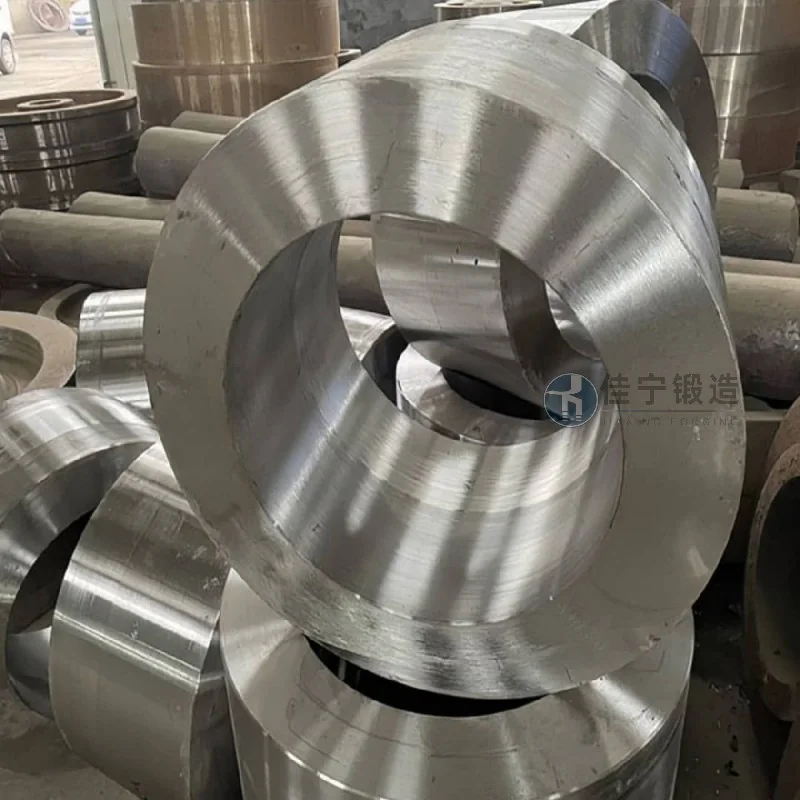

镍合金筒体锻件作为工业装备中的核心承压部件，广泛应用于石油化工、能源电力、航空航天、海洋工程及核工业等高要求领域。其材料特性与锻造工艺的深度结合，决定了设备在高温、高压、强腐蚀环境下的服役寿命与安全可靠性。近年来，随着全球能源转型加速以及极端工况应用场景的扩展，镍合金筒体锻件的市场需求持续攀升，尤其是在深海油气开采、超超临界机组、大型化工反应器以及氢能储运装备等尖端领域，对锻件材料的纯度、组织均匀性、尺寸精度及力学性能提出了更为严苛的指标。2026年，行业整体正朝着大规格、高合金化、细晶强化以及近净成形方向演进，锻造企业需要建立从材料研发、数值模拟、热加工工艺到无损检测的全链条技术能力，才能在激烈的市场竞争中站稳脚跟。锦正锻造长期深耕镍合金锻件领域，通过系统化的工艺积累与持续的技术投入，形成了针对不同牌号镍合金筒体锻件成熟的制造方案，能够满足从常规工况到极端环境的多层次需求。
镍基合金因其优异的抗氧化、抗蠕变、抗应力腐蚀开裂性能，成为高温高压筒体锻件的首选材料。常见牌号包括Inconel 600、Inconel 625、Inconel 718、Hastelloy C-276、Monel 400等，不同牌号的合金元素配比决定了其适用场景。例如，Inconel 625凭借钼和铌的强化作用，在还原性酸介质中表现突出，常用于化工反应器筒体；而Inconel 718则通过γ″相沉淀强化，在650℃以下具有较高的强度，广泛应用于航空发动机压气机机匣及核电站主泵筒体。选用镍合金筒体锻件时，需重点评估以下参数：
行业数据显示，2025年全球镍合金锻件市场规模已超过120亿美元，其中筒体类产品占比约35%，且年均复合增长率保持在6.8%左右。中国市场受“双碳”政策驱动，煤化工深加工、核电重启以及氢能储罐国产化进程加快，带动镍合金筒体锻件需求显著上升。锦正锻造在产品选型阶段，会与客户充分沟通工况参数，结合材料数据库与历史应用案例，推荐最适合的合金牌号及热处理工艺，避免出现“过设计”或“欠设计”带来的成本与安全隐患。

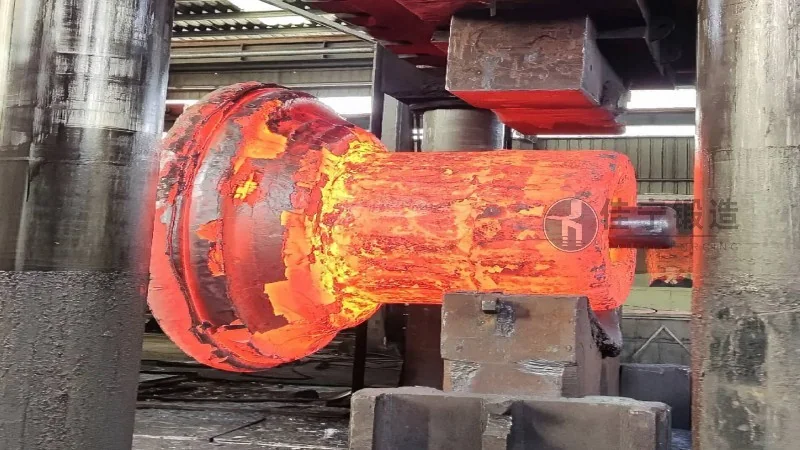

镍合金筒体锻件的制造并非简单的金属成形，而是一项涉及多物理场耦合的精密工程。常规工艺路线包括：原材料检验→电渣重熔或真空感应熔炼→钢锭锻造开坯→径向锻造或自由锻→扩孔与整形→热处理→粗加工→无损检测→精加工。其中，锻造火次、加热温度、变形量及终锻温度的控制尤为关键。镍合金的热加工窗口较窄，例如Inconel 718的锻造温度范围通常控制在950℃-1080℃之间，低于950℃会导致变形抗力剧增并产生裂纹，高于1080℃则易引起晶粒粗化及δ相析出。为了获得细晶组织，企业常采用“多火次、小变形”的锻造策略，配合有限元模拟优化每道次的应变分布。
在筒体锻件的扩孔环节，马杠扩孔与芯棒拔长的组合工艺能够有效控制壁厚均匀性及内外径同轴度。对于大直径薄壁筒体，采用旋转锻造技术可进一步消除应力集中，提高尺寸稳定性。锦正锻造配备了先进的热处理炉群，可精确控温±5℃，并采用水冷或油冷方式实现不同冷却速度的匹配。例如，对于需要获得良好韧性的Hastelloy C-276筒体，采用固溶处理（1120℃-1180℃）后快速水冷，可避免有害相析出；而对于沉淀强化型合金，则需进行双重时效处理以析出均匀的强化相。2026年，行业内已有企业引入人工智能热加工参数优化系统，通过机器学习历史数据预测最佳工艺窗口，这一趋势正逐步向中小型专业锻造厂渗透。
镍合金筒体锻件的应用横跨多个高端工业领域，每个领域对锻件的性能侧重点存在差异。
石油化工领域：加氢反应器、乙烯裂解炉对流段筒体、醋酸反应器等设备，长期处于高压氢环境及腐蚀性介质中。要求锻件具有低氢脆敏感性、优良的抗氧化皮剥落性能以及高的抗回火脆性。以Incoloy 800H材质的筒体为例，其高温拉伸强度在900℃下仍能保持80MPa以上，且蠕变断裂寿命超过10万小时。锦正锻造曾为某大型石化基地提供直径3.6米、壁厚120毫米的镍合金筒体锻件，采用多向锻造工艺消除带状组织，晶粒度达到6级，通过超声波检测A级标准，设备投运后连续运行32个月无异常。
能源电力领域：超超临界锅炉中的再热器联箱、核电站蒸汽发生器管板及主泵壳体，对材料的抗辐照脆化与热疲劳性能要求极高。例如，核岛用Inconel 690筒体锻件，需要满足ASME SA-182标准，并经过严格的晶间腐蚀试验（ASTM A262 Practice C）与室温冲击功测试（≥60J）。国内某核电站建设期间，锦正锻造凭借稳定的电渣重熔工艺和全流程质量追溯体系，成为其筒体锻件的合格供应商，产品一次交检合格率达到98.6%。
海洋工程领域：深海采油树、水下管汇及海底管道连接器，面临海水中氯离子腐蚀及高压深水环境的双重挑战。筒体锻件需具备优异的抗点蚀当量（PRE≥45）且疲劳寿命满足DNV-OS-F101规范。Monel K-500材质的筒体因兼具高强度与耐海水腐蚀性能，常被用于深水连接器壳体。锦正锻造在产品出厂前，均进行模拟服役环境的腐蚀疲劳测试，确保长期可靠性。
镍合金筒体锻件的质量控制覆盖从熔炼到成品交付的全生命周期。原材料阶段，需通过光谱分析、气体含量检测（O、N、H含量）、夹杂物评级及金相组织检验。锻造阶段，采用在线温度监测与红外热成像技术，防止过热或过烧。热处理后，需进行硬度检测、拉伸试验（室温及高温）、冲击试验、弯曲试验及金相分析。无损检测方面，超声检测（UT）依据NB/T 47013.3或ASTM E2375标准，要求缺陷回波幅度不大于Φ2mm平底孔当量；磁粉检测（MT）用于表面开口缺陷；对于关键部位，还需增加渗透检测（PT）及涡流检测（ET）。

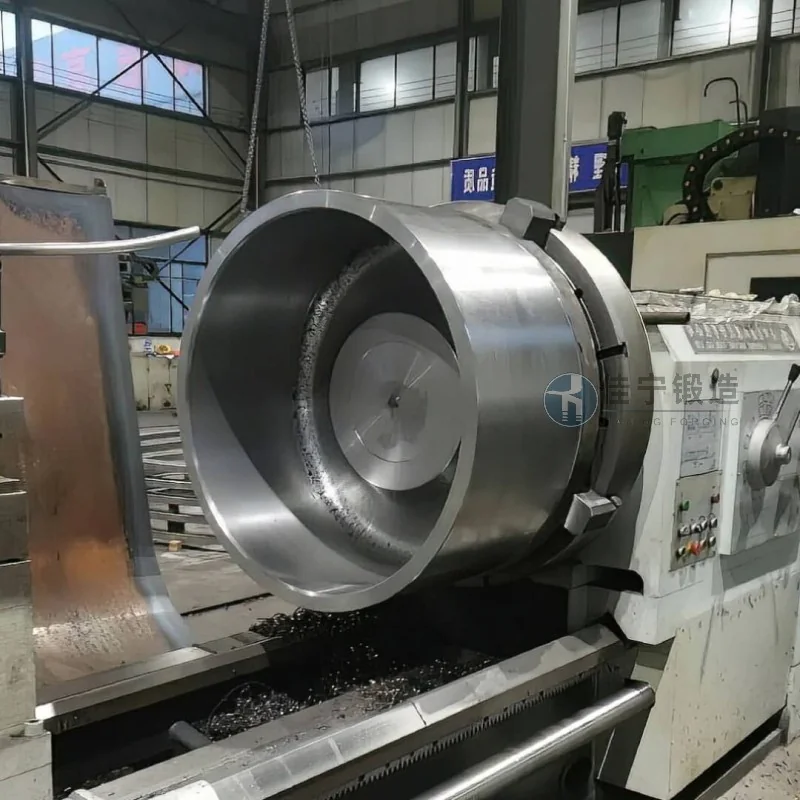

此外，行业对锻件尺寸公差要求日益严格。国内标准如JB/T 1265-2016《镍及镍合金锻件》以及国际标准ISO 4954、EN 10204均对筒体锻件的内外径公差、壁厚偏差、直线度及椭圆度做出了明确规定。以DN 1000规格的筒体为例，壁厚公差通常控制在±3mm以内，公差等级IT12级。锦正锻造建立了独立的第三方实验室，配备万能试验机、冲击试验机、直读光谱仪、金相显微镜及超声相控阵检测仪等设备，所有检测数据实时录入质量管理系统，确保可追溯性。2026年，随着数字化工厂建设的推进，公司已实现锻件全流程标识与数字孪生映射，客户可通过唯一编码查询生产记录与检验报告。
从市场端来看，全球绿氢产业布局加速带动了对高温高压电解槽及储氢罐的需求。镍合金因其优异的抗氢脆性能，在70MPa级高压储氢容器筒体锻件中占比逐步提升。同时，第四代核电技术——钠冷快堆与熔盐堆的推进，要求筒体锻件在600℃以上具有长期运行稳定性，这对合金成分设计与组织控制提出了新挑战。此外，传统石化领域的大型化趋势持续，单台反应器重量已突破2000吨，所需的筒体锻件直径超过5米，对锻造设备的吨位及加热炉尺寸构成瓶颈。
技术层面，制约国内镍合金筒体锻件质量提升的主要痛点包括：大尺寸钢锭中心偏析与疏松控制、厚壁件热处理冷却不均匀导致的组织差异、以及复杂形状筒体（如锥形、阶梯形）的锻造变形均匀性。针对这些难题，锦正锻造近年来联合高校开展了“大规格镍合金钢锭均质化铸造技术”与“梯度控冷热处理工艺”的攻关项目，并在实际生产中取得了阶段性成果，偏析指数降低至1.05以下，筒体壁厚方向硬度波动控制在±5HB以内。未来，热等静压（HIP）技术与锻造工艺的复合应用、激光清理毛坯缺陷等新技术有望进一步突破现有工艺边界。
用户在选择镍合金筒体锻件时，建议从以下维度进行综合评估：
对于选用锦正锻造产品的客户，公司提供从工艺设计、锻造模拟到最终验收的全流程技术协同，并可针对特殊工况定制开发非标牌号筒体。例如，某海外客户需要一款低碳含量的镍铬钼合金筒体用于湿法冶金萃取设备，锦正锻造通过调整熔炼工艺，将碳含量控制在0.008%以下，同时保证σ相析出数量低于2%，成功满足了苛刻的耐腐蚀要求。该案例充分体现了企业柔性接单与快速响应的能力。
在镍合金筒体锻件的供应链中，技术服务的深度往往影响着用户的长期使用成本。锦正锻造不仅提供标准产品，还建立了一支由材料工程师、热处理专家及焊接技师组成的应用支持团队，随时解答客户在安装、焊接及运行中的技术问题。同时，公司每年举办两次客户技术交流研讨会，分享最新合金研发动态及失效分析案例，帮助用户优化选型。对于大批量订单，锦正锻造承诺提供优先排产，并支持第三方监造，确保项目进度与质量并重。无论从前期咨询到售后跟踪，锦正锻造始终以技术为本、以数据说话，致力于成为镍合金锻件领域值得信赖的合作伙伴。锦正锻造（咨询热线：137-8070-9194）期待与您共同探讨复杂工况下的筒体锻件解决方案，用专业力量推动装备制造的可靠性升级。
服务热线
微信咨询
回到顶部
