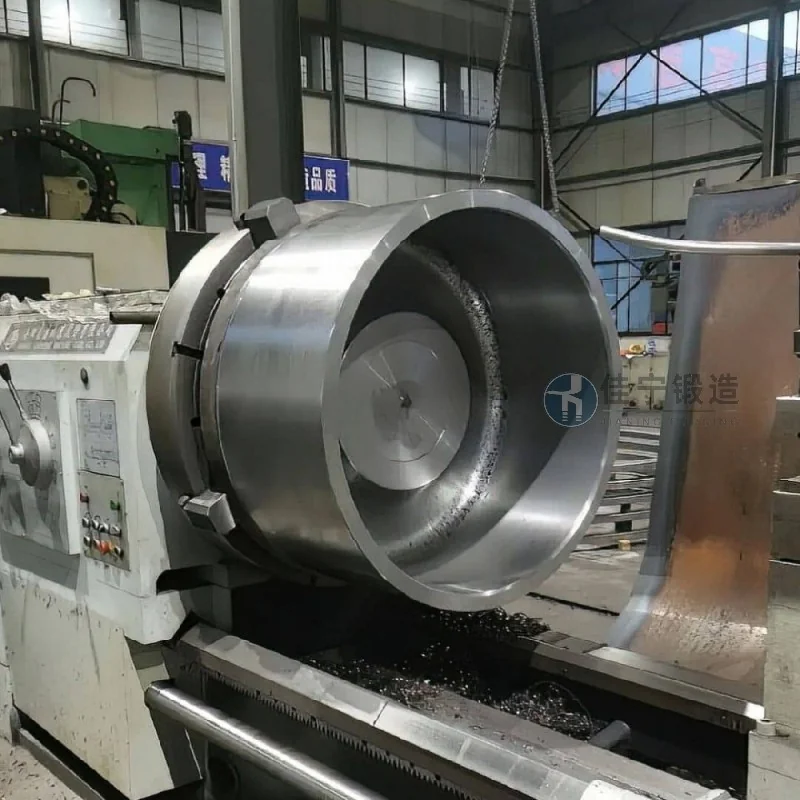

奥氏体不锈钢筒体锻件产品概览

在重型机械、石油化工、核电装备及海洋工程等核心工业领域，筒体锻件作为关键承压与传动部件，其材料性能与制造工艺直接决定了装备的服役寿命与安全性。奥氏体不锈钢以其优异的耐腐蚀性、良好的塑韧性以及出色的焊接与加工性能，成为筒体锻件应用最为广泛的不锈钢材料之一。从大型反应器筒体到高压容器筒节，从深海采油设备到精密化工管道，奥氏体不锈钢筒体锻件几乎覆盖了现代工业中所有对耐蚀性与综合力学性能有严苛要求的场景。然而，并非所有制造商都能稳定生产出满足国际标准（如ASTM、EN、JIS及GB/T）要求的优质筒体锻件。锻造工艺的规范性、热处理制度的精准控制、无损检测的完整性以及材料追溯体系的健全性，都是决定锻件最终质量的关键变量。锦正锻造深耕金属压力加工领域多年，围绕奥氏体不锈钢筒体锻件的全流程制造积累了系统化的技术经验，本文将从材料特性、工艺路线、质量管控、行业应用及选型要点五个维度展开深度解析，旨在为采购工程师与项目决策者提供一份具有实际参考价值的技术概览。

奥氏体不锈钢筒体锻件的材料特性与选型依据

奥氏体不锈钢以铬、镍为主要合金元素，形成稳定的奥氏体组织（面心立方结构），使其在室温及低温下均保持优异的韧性与延展性。相比铁素体不锈钢或马氏体不锈钢，奥氏体不锈钢无磁性、耐晶间腐蚀能力强，且在高氯离子环境下仍能保持较高的抗应力腐蚀开裂能力，这正是化工、海洋及核电行业优先选用奥氏体不锈钢筒体锻件的原因。常用的牌号包括304/304L、316/316L、321、347、以及双相不锈钢（如2205、2507）等，但双相不锈钢严格意义上属于奥氏体-铁素体双相组织，行业通常将其归入特殊不锈钢范畴。对于常规筒体锻件，304L与316L是最为通用的选择：304L适用于一般腐蚀介质，如硝酸、有机酸及中性盐溶液；316L因添加钼元素，在还原性酸（如硫酸）、氯化物环境中的耐点蚀能力显著提升，广泛应用于海水冷却系统及氯碱设备。321与347由于含有钛或铌稳定元素，适宜在敏化温度区间（450–850°C）使用，可有效防止晶间腐蚀，常见于高温反应器及热交换器筒体。

选型时需综合考虑工作温度、介质腐蚀性、压力等级及焊接工艺需求。例如，在高温高压含氢工况下，必须控制碳含量（≤0.08%）并确保稳定化元素比例，否则长期服役易产生σ相脆化。此外，奥氏体不锈钢的屈服强度相对较低（约210–280MPa），故厚壁筒体在设计中常通过增加壁厚或采用双相不锈钢来满足强度要求。锦正锻造在承接筒体锻件订单时，会与客户共同确认材料标准、化学成分范围及力学性能验收指标，避免因选型偏差导致的早期失效。以316L大型筒体锻件为例，通过严格控制铬、镍、钼元素含量下限，并优化锰、氮的配比，可在不降低耐蚀性的前提下提升强度约15%，这一技术细节已在多个化工容器项目中得到验证。

筒体锻件的锻造工艺路线与参数控制

奥氏体不锈钢的锻造温度窗口相对较窄，通常加热温度控制在1150–1180°C，始锻温度不宜超过1200°C，终锻温度则应高于900°C。温度过低会导致变形抗力急剧上升，且易在晶界析出碳化物，影响耐蚀性；温度过高则可能引起晶粒粗大或出现过热组织，降低冲击韧性。因此，加热过程中需采用分段控温策略，尤其对于大型钢锭，需在800°C以下低温装炉、缓慢升温至均温区，再快速升至锻造温度，确保芯部与表面温差不超过50°C。锻造设备方面，自由锻与胎模锻各有适用场景：中小型筒体（直径≤1500mm）可采用自由锻工艺，通过上、下砧的反复镦粗与拔长实现晶粒细化；大型厚壁筒体（直径2–5m）则常采用马杠扩孔或芯棒拔长工艺，利用径向与轴向的复合变形消除铸态组织缺陷。锦正锻造配备的6300吨及8000吨自由锻液压机组，能够实现单次镦粗比达到3.5以上，配合智能温控系统，确保变形均匀。

变形量的分配同样关键：总锻比（锻造变形比）宜控制在3–6之间，过大的锻比可能导致流线纤维排布紊乱，降低横向力学性能；锻比不足则无法充分破碎枝晶组织。实际生产中，对于304L筒体锻件，通常采用“镦粗-拔长-再镦粗-扩孔”的工序组合，确保变形渗透至芯部。以典型DN1200×120mm筒节为例，锦正锻造的工艺方案为：钢锭经两次镦拔后拔长至空心坯，再利用马杠进行扩孔至目标直径，扩孔过程中保持每道次压下量均匀，避免产生偏心。此外，锻造后需立即进行固溶处理（水淬），加热温度1050–1080°C，保温时间按壁厚每25mm不少于1小时计算，冷却速率应大于50°C/分钟，防止二次敏化。芯部硬度与晶粒度的均匀性可通过末端淬火试验与金相分析双重验证，确保锻件全截面满足标准要求。

全流程质量检测体系与行业标准适配

奥氏体不锈钢筒体锻件的质量控制覆盖从原材料复验到成品出厂的全链条。原材料环节需执行光谱成分分析（OES或ICP法）、夹杂物评级（按ASTM E45或GB/T 10561标准）及低倍组织检验，确保钢锭纯净度达到A级水平。锻造过程同步实施中间坯超声检测（UT），采用A型脉冲反射法探头频率2–5MHz，检测灵敏度设定为Φ2mm平底孔当量，对可能产生的内裂、夹层或偏析进行及时排查。热处理后需进行力学性能测试：拉伸试样沿切向取样，屈服强度、抗拉强度及伸长率三大指标需满足对应标准（如ASTM A182/ASTME A240中的F316L等级要求）；冲击试验缺口为V型，试验温度通常选取-40°C或-196°C（视设计工况），吸收功应达到纵向≥40J、横向≥27J。晶间腐蚀试验按照ASTM A262实施，常见方法为硫酸-硫酸铜法（E法），弯折后无裂纹表示通过。

针对筒体锻件的特殊性，无损检测（NDT）覆盖面积需达到100%。超声检测外，对于壁厚大于50mm的筒体还需增做射线照相检测（RT）或衍射时差法超声检测（TOFD），以发现近表面的线状缺陷。磁粉或渗透检测（MT/PT）则用于排查表面及近表面开口缺陷，尤其是锻件端面及台阶过渡区。锦正锻造的检测实验室已通过CNAS认可，所有检测数据均可追溯至原始记录，并随货提供完整的材料证明书（MTC）。值得注意的是，2026年新修订的NB/T 47008标准（适用于承压设备用不锈钢锻件）进一步收紧了晶粒度要求——奥氏体不锈钢筒体锻件的平均晶粒度不得低于4级，且不允许出现混合晶粒。对此，锦正锻造在固溶处理环节引入水冷导向装置，通过控制入水角度与冷却流速，可稳定将晶粒度控制在5–7级，实测横向与纵向晶粒度差异不大于1级。

典型应用场景与选型技术参数指南

奥氏体不锈钢筒体锻件在多个高要求领域扮演不可替代的角色。在石油化工行业，乙烯裂解炉急冷换热器、醋酸脱水塔、对二甲苯氧化反应器等设备常采用316L或321筒体锻件，内部工作介质温度可达450°C以上，且含有卤素及有机酸。在核电领域，CAP1400及“华龙一号”堆型的主泵筒体、稳压器筒节材料选定为316LN（控氮型），要求600°C下高温屈服强度≥150MPa，且需通过长达720小时的长期时效老化试验。海洋工程方面，深海采油树、水下管汇的筒体锻件需同时满足高强度（屈服≥450MPa）与优异的抗氢脆性能，双相不锈钢2205已成为主流选材。除此以外，医疗器械、食品机械中的无菌级罐体也大量使用304L锻造管筒，表面粗糙度需控制在Ra≤0.8μm以下，且不得有微裂纹或加工硬化层残留。

从选型参数角度，采购人员需重点关注以下五项技术指标：一是化学成分中C、S、P、Mo的精确值；二是成品力学性能在室温与设计温度下的数据；三是晶间腐蚀试验的条件与方法；四是锻件尺寸公差级别（通常按IT12–IT14级）；五是超声波检测的验收等级（如NB/T 47013.3中I级或II级）。以典型的DN800×100mm 304L筒体锻件为例，推荐的设计参数为：设计压力10MPa，设计温度350°C，要求固溶状态下屈服强度≥210MPa，冲击吸收功（-20°C）≥40J，晶粒度≥5级。锦正锻造提供的技术选型表还涵盖了不同壁厚对应的最小锻比建议、允许的纵向与横向性能差异比率以及焊后热处理建议（若需要），帮助工程设计人员快速完成材料与工艺的匹配。在实际落地案例中，某化工企业年产30万吨乙二醇装置的反应器筒体原方案选用进口锻件，交货周期长达10个月，后改由锦正锻造定制生产，从签订技术协议到交付全程仅5个月，锻件各项指标一次合格，且成本降低约18%，充分体现了国内供应商在定制化、快速响应方面的优势。

行业技术趋势与锦正锻造的差异化服务能力

展望2026年及未来几年，奥氏体不锈钢筒体锻件的技术发展呈现三大明确方向：一是超大规格化的需求日益增长，石化装置单台容量不断扩张，直径超过5m、重量超80吨的环形筒体锻件需求年均增速接近12%，这对锻造设备的开口高度、锻造能力及热处理炉的均温性提出了更高要求；二是数字化与智能化制造加速渗透，通过数值模拟（如Deform、Simufact）预判锻造过程中的应变分布与温度场演化，结合在线监测传感器实现工艺动态调整，已成为头部企业的标准配置；三是材料性能的精细化定制，例如通过微合金化（添加微量硼、氮、稀土元素）在保持耐蚀性前提下将316L的屈服强度提升至320MPa以上，或开发新型超低碳奥氏体不锈钢（如316L-CS）以满足超长寿命服役需求。此外，随着全球碳关税机制（CBAM）的推进，锻件制造过程中的碳足迹追踪也成为海外客户的新关注点，采用电炉短流程及氢能加热等低碳技术正从概念走向实际应用。

面对上述趋势，锦正锻造持续加大技术投入。公司拥有1500千瓦级电能加热炉与天然气加热炉的柔性组合，可针对物料工艺要求灵活切换能源类型，综合能耗较传统设备降低约15%；同时引进了高精度六轴数控径向锻造机与局部加热控温系统，实现了大型筒体锻件的近净成形加工，后续机加工余量可控制在单边3–5mm以内，大幅降低原材料损耗。在服务链条上，锦正锻造不仅提供锻件毛坯成品，还延伸至粗加工、热处理、理化检测及物流交付的一站式服务，与多家大型工程公司建立战略合作。从2024年至今，公司累计交付奥氏体不锈钢筒体锻件超过1200件，涵盖材质包括304L、316L、321、F51、F53等，客户反馈中出现气孔、夹渣、硬度不均等典型问题的退换货率控制在0.3%以下。若您正在寻找具有技术咨询能力与稳定交付实力的锻件供应商，欢迎与锦正锻造团队沟通具体需求（咨询热线：137-8070-9194），我们将为您提供从图纸评审、工艺模拟到成品预验收的全流程技术支持。
