碳钢筒体锻件产品基本说明

碳钢筒体锻件产品基本说明

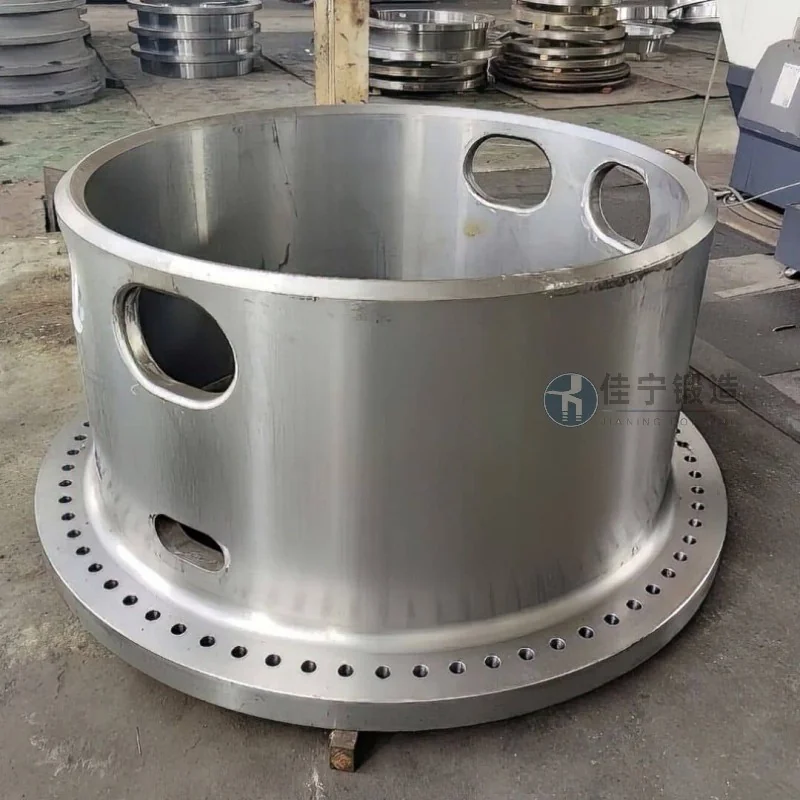

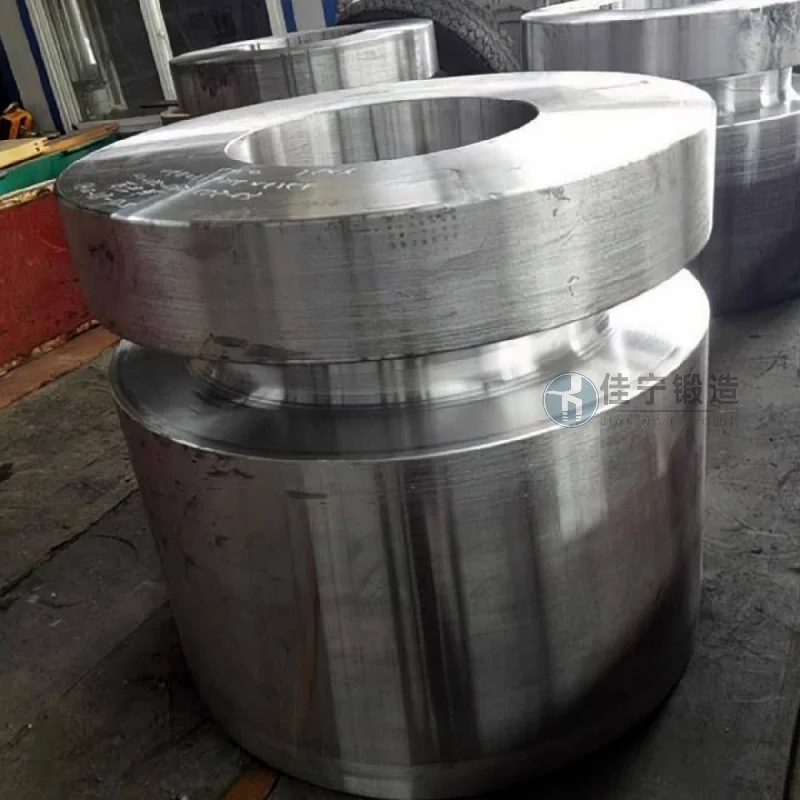

在重型机械、石油化工、能源装备以及船舶制造等工业领域，筒体类零部件往往承担着承压、密封、传输等多重功能，其质量直接关系到整个系统的安全性与服役寿命。碳钢筒体锻件作为一种通过锻造工艺成型的金属构件，凭借其优异的力学性能、良好的可加工性与相对经济的成本，成为工程应用中最常见的结构件之一。近年来，随着制造业向高精度、可靠性能方向持续迈进，碳钢筒体锻件的技术标准不断升级，客户对材料的纯净度、组织均匀性以及尺寸稳定性的要求也日益严苛。尤其在2026年，国内大型炼化一体化项目、深海油气开发装备以及新能源储能压力容器等领域的需求持续增长，带动了专业锻件市场的扩容。然而，市场繁荣的背后同样伴随着同质化竞争与低价低质产品的冲击，如何从材料选型、工艺设计到质量管控全链条有助于锻件性能，成为采购方与制造商共同关注的焦点。锦正锻造作为长期深耕碳钢锻件领域的专业化生产企业，在材料配比优化、锻造工艺参数控制、热处理制度调试以及无损检测体系搭建等方面积累了丰富的现场经验，致力于为客户提供符合严苛工况要求的筒体锻件产品。本文将从材料特性、工艺控制、应用场景、检测标准等维度展开系统梳理，帮助行业同仁更全面地理解碳钢筒体锻件的技术内涵与选型要点。

碳钢筒体锻件的材料特性与选型依据

碳钢按照碳含量与合金元素的添加情况，可分为低碳钢、中碳钢、高碳钢以及低碳合金钢等类别。在筒体锻件领域，常用牌号包括20#、35#、45#、Q345B、Q345R、16Mn、20MnMo等，不同牌号对应不同的强度等级、塑韧性匹配以及焊接性能。例如，20#钢因具有良好的塑性和冷弯性能，广泛用于低压容器及管道筒体；45#钢经调质处理后综合力学性能较好，适用于中等载荷的轴类及筒体部件；Q345R则是压力容器专用钢板对应的锻件常用材料，其屈服强度不低于345MPa，且低温冲击韧性表现稳定。在具体选型时，需综合考虑设计压力、操作温度、介质腐蚀性、焊后热处理需求以及成本预算等因素。一份严谨的选型报告通常需要包含材料化学成分的范围、正火或调质状态下的硬度与强度指标、模拟焊后热处理的性能衰减评估等内容。值得关注的是，2026年行业碳钢锻件的纯净度控制水平已普遍提高，要求硫含量、磷含量分别控制在0.015%和0.025%以下，夹杂物评级要求达到细系/粗系均不超过2.0级，这一趋势促使锻件厂在冶炼环节采用精炼脱气、钙处理等细化夹杂物的工艺手段。

锻造工艺控制的关键环节

碳钢筒体锻件的成型质量高度依赖于锻造工艺的合理设计。锻造过程的本质是通过施加冲击力或压力使金属坯料产生塑性变形，从而细化晶粒、消除铸造偏析、改善流线分布。针对筒体类锻件，常用的锻造方式包括自由锻、胎模锻和辗环扩孔等。对于大直径薄壁长筒体，通常采用自由锻结合马杠扩孔的方式；对于中小批量且壁厚较大的筒体，胎模锻或芯棒拔长工艺更具经济性。工艺控制的核心参数包括加热温度、始锻温度、终锻温度、变形量、变形速率以及锻造比。以45#钢为例，规范加热温度区间为1200-1240℃，始锻温度不低于1150℃，终锻温度须控制在850℃以上，以避免锻裂或产生带状组织。锻造比是衡量变形程度的重要指标，一般筒体锻件的锻造比不应小于3:1，以有助于中心区充分压实。此外，锻造后的冷却方式同样关键，对碳钢筒体而言，通常采用堆冷或坑冷，对于较大截面锻件需要采取缓冷措施防止白点产生。锦正锻造在生产实践中针对不同牌号与规格的筒体建立了差异化的工艺数据库，例如在锻造大厚度Q345R筒体时，采用上下砧宽比1.2的平砧锻造配合多道次反复压扁-拔长工序，有所改善了锻件心部的致密性，使超声波检测的底波衰减降低至1dB以下。

典型应用场景与性能要求

• 石油化工设备：用于反应器、换热器、聚合釜等承压壳体的筒节，需满足GB/T 150、ASME BPVC Sec.VIII等标准对材料高温强度与蠕变性能的要求。例如，某炼化一体化项目中的加氢反应器筒体采用20MnMoNb锻件，要求450℃下的屈服强度不低于180MPa，且经过550℃×20h模拟焊后热处理后硬度变化不超过HB10。
• 风电与能源装备：风电塔筒连接段、主轴筒体等部件需承受长期交变载荷与低温冲击，材料往往选用Q345E或类似低温韧性良好的碳钢。2026年海上风电向深远海发展，对筒体锻件的抗疲劳性能提出更高要求，需要采用细化晶粒的控锻控冷工艺，使平均晶粒度达到7级以上。
• 工程机械与矿山机械：挖掘机回转平台筒体、矿山破碎机定锥筒等在高冲击、高磨损工况下工作，常选用45#钢或40Cr调质处理，有助于耐磨性与整体韧性。售后反馈数据显示，锻造成型的筒体较铸件寿命提升30%-50%，且基本不存在铸造缺陷引发的断裂风险。
• 锅炉与压力容器：电站锅炉汽包、集箱等厚壁筒体对材料的高温持久强度与抗氧化性有明确要求，常用材料为13MnNiMoR、15CrMoR等低合金钢，其锻件在正火+回火状态下的晶粒度需达到6级以上，且需通过拉伸、冲击、弯曲及金相组织复验。

质量检测标准与行业规范

碳钢筒体锻件的质量控制覆盖从原材料入厂到成品出库的全流程。目前行业内主要参照的标准体系包括国内的GB/T 150《压力容器》、NB/T 47008《承压设备用碳素钢和合金钢锻件》、JB/T 6396《大型合金结构钢锻件》以及国际的ASTM A266/A266M、ASTM A105等。常规检测项目包括化学成分分析（光谱或化学法）、力学性能测试（拉伸、冲击、硬度、弯曲）、金相检验（晶粒度、非金属夹杂物、带状组织）、尺寸与外观检查以及无损检测（UT、MT或PT）。对于筒体锻件，超声波检测是评估内部质量的最重要手段，需按照NB/T 47013.3-2023标准执行，纵波直探头检测灵敏度的基准灵敏度通常设定为Φ2mm平底孔当量，对于重要承压件甚至要求Φ1.5mm平底孔当量。锦正锻造在内部建立了高于标准的企业内控指标，如超声检测合格率长期稳定在98.5%以上，对于任何出现超标缺陷的锻件均执行追溯分析，并调整对应工艺参数。此外，针对出口订单的锻件还需符合EN 10204、ISO 9001以及客户特殊规范（如业主的工程规范），要求提供完整的可追溯文档，包括材料热处理记录、试验报告、无损检测报告及完工图样。

锦正锻造的技术优势与落地案例

在碳钢筒体锻件的实际生产中，材料浪费、锻造开裂、晶粒不均、热处理变形超差等问题是客户最常遇到的痛点。锦正锻造通过长期积累，在多个环节形成了差异化能力。在材料管理方面，公司优选宝武、鞍钢等主流钢厂的良好坯料，每批原料均进行入厂复验，有助于化学成分与低倍组织符合要求。在锻造环节，采用数控液压锻造机配合操作机，实施较为准确变形控制，大直径筒体椭圆度可控制在直径的1%以内，壁厚偏差不超过公称厚度的±2.5mm。热处理环节配备多台大型台车式电阻炉与淬火槽，温度均匀性控制在±10℃以内，并通过PID调节与炉内循环系统有助于炉温均匀。以某电化学储能项目中的厚壁筒体为例，客户要求长度5500mm、外径1800mm、壁厚120mm的20MnMoNb筒体，调质后表面硬度均匀性不超过HRC5，经锦正锻造采用阶梯升温+分段淬火+回火保温的定制工艺，实际检测结果显示全长硬度差仅为HRC3，远优于合同要求。另一案例是某深海平台用35#钢筒体，涉及深海低温柔韧性与抗硫化氢应力腐蚀要求，公司通过优化锻造比并增加正火+回火双细化处理，使-40℃夏比冲击功平均值达到72J，满足业主对20J的要求。这些成果的背后是团队对工艺细节的持续钻研，以及每年在技改方面的稳定投入。

碳钢筒体锻件的选择建议与行业展望

面对日益复杂的工况需求与技术迭代，用户在选择碳钢筒体锻件供应商时，建议从以下维度进行综合评估：材料批次的稳定性、工艺方案的可定制性、检测手段的完备性以及交付周期的可控性。一个理想的做法是在项目早期即与锻件厂的技术团队进行对接，明确使用工况、设计余量以及后续焊接工艺要求，以便在锻造图纸评审阶段就规避潜在风险。展望2026年及未来几年，碳钢筒体锻件行业将加速向精细化、智能化转型。一方面，基于有限元模拟的锻造工艺仿真技术日趋成熟，可以预测锻造过程中的温度场、应力场与组织演变，从而减少试错成本；另一方面，在线无损检测技术（如自动超声C扫描、相控阵成像）的普及将进一步提升出厂产品的质量一致性。同时，双碳目标驱动下，绿色制造在锻件生产中得到更多关注，余热回收、节能加热炉、近净成型工艺等已成为企业的升级方向。锦正锻造也将继续扎根于碳钢筒体锻件这一核心领域，通过不断优化材料选用、工艺参数与质控流程，帮助客户实现更安全、更经济、更长寿命的设备运行。如您正在规划新的工程项目或需要对现有筒体锻件进行技术验证，欢迎联系锦正锻造，获取专业的产品选型建议与工艺方案。（咨询热线：137-8070-9194）
