在工业装备中，液压系统是驱动重型机械、工程设备与矿山机械的核心动力单元，而液压油缸底座作为连接缸体与外部结构的关键承载部件，其性能直接决定了整个系统的稳定性与使用寿命。液压油缸底座锻件并非简单的金属毛坯，而是经过严格材料筛选、多道锻造工序与精细热处理后形成的综合性结构件。在长期高负载、冲击性工况下，底座需同时承受拉压应力、弯曲力矩以及频繁的液压脉动，因此对材料的致密性、晶粒取向及内部缺陷控制提出了苛刻要求。随着2026年国内专业制造领域对装备轻量化与可靠性要求的持续提升，液压油缸底座锻件的设计理念与生产工艺正经历系统性升级——从传统的自由锻向精细模锻、从普通碳钢向良好性能合金钢及不锈钢方向演进。锦正锻造作为深耕锻件领域多年的专业制造商，始终将底座锻件的质量稳定性与全生命周期成本控制作为技术攻关核心，依托全流程数字化管控体系，为客户提供从材料选型到成品交付的一站式解决方案。
在材料选择层面，液压油缸底座锻件通常选用45号钢、40Cr、35CrMo或42CrMo等良好合金结构钢。以35CrMo为例，其调质处理后屈服强度可达835MPa以上，抗拉强度不低于985MPa，同时具备良好的韧性和淬透性，能够有效抵御往复液压冲击导致的疲劳失效。对于海洋工程或腐蚀性环境下的底座，则需选用0Cr18Ni9或1Cr18Ni9Ti等不锈钢材料，并辅以表面渗氮或镀铬处理，使耐腐蚀寿命延长至普通碳钢的3倍以上。锦正锻造在材料入库环节严格执行第三方光谱检测与力学性能复验，有助于每一批次锻件的化学成分符合GB/T 3077或ASTM A29等标准，从源头规避因材料偏析或夹杂引发的早期失效风险。
液压油缸底座的受力工况决定了其锻造工艺建议兼顾金属流线组织的连续性与尺寸精度。传统自由锻工艺虽然能适应小批量生产，但在批量一致性方面存在不足——金属流线易被切断，导致应力集中区强度下降。锦正锻造采用闭式模锻与多向锻造相结合的成型方式，通过计算机模拟软件优化预制坯形状与模具型腔结构，使金属在封闭模腔内沿主要受力方向有序流动，形成沿底座轮廓分布的连续纤维组织。这种工艺方案能将底座拔长部的纵向抗拉强度提升12%-15%，同时降低因流线紊乱导致的局部微裂纹概率。
在实际锻造工序中，加热温度控制是影响锻件晶粒度的关键变量。以42CrMo为例，始锻温度宜控制在1150-1200°C，终锻温度不低于850°C，温度过高会导致脱碳层加深及晶粒粗化，温度过低则增加变形抗力并诱发内裂。锦正锻造配备智能温控炉窑，炉内温差控制在±5°C以内，并采用红外在线测温系统实时监测锻件表面温度，有助于加热与锻造全流程处于工艺窗口内。锻造完成后，锻件需经正火或调质热处理：正火可细化晶粒、消除锻造应力，为后续机加工提供均匀的组织基体；调质处理则通过淬火加高温回火获得回火索氏体组织，使底座在韧性较好性匹配上达到工程应用的较好平衡点。
以某矿山机械用液压油缸为例，其底座需承受250吨级推力与频繁的侧向冲击。锦正锻造为此类产品设计了“预锻-终锻-切边-校正”四步成型方案，并在终锻后增加一道局部镦压工艺，重点强化底座法兰连接处的承压面。经第三方检测，该锻件晶粒度稳定在7级以上，非金属夹杂物评级低于2.5级，超声波探伤合格率达到99.6%。这一数据表明，精细锻造工艺能够有所提升锻件的内在质量一致性，有效降低使用中因内部缺陷引发的突发性断裂风险。

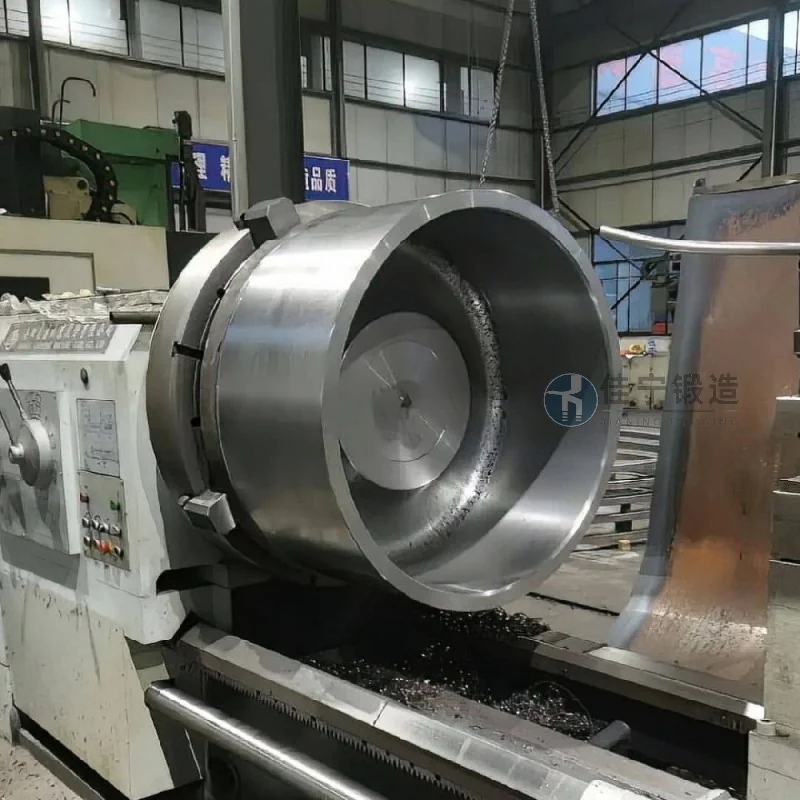

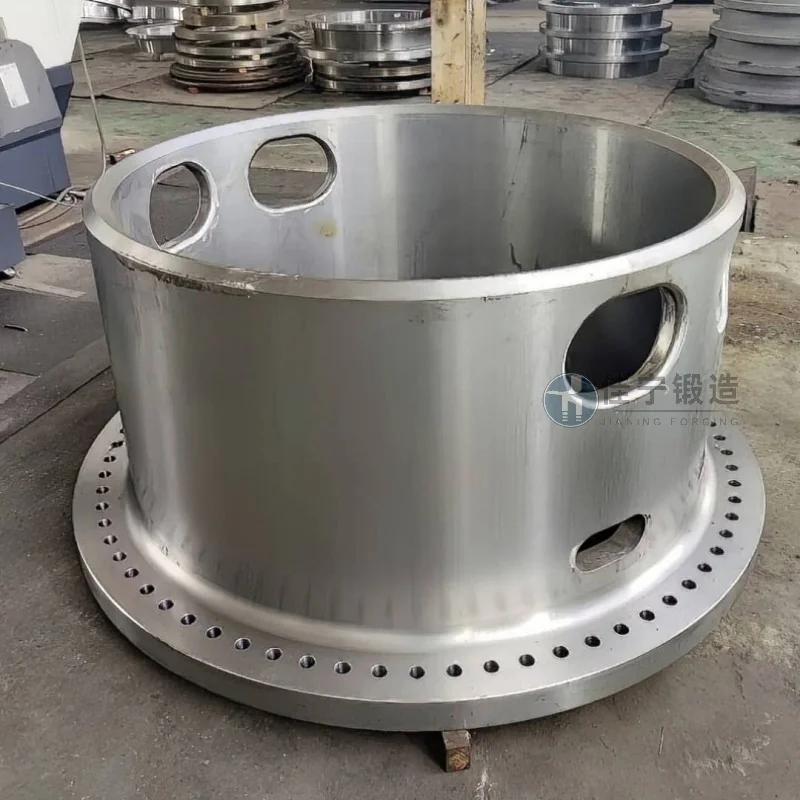

锻造毛坯虽具备优良的内在性能，但液压油缸底座直接参与装配与密封配合，其尺寸公差、表面粗糙度及形位公差建议达到极高标准。以常见的法兰连接式底座为例，其法兰面平面度需控制在0.05mm以内，密封槽底部粗糙度需达到Ra1.6μm以下，否则容易导致液压油渗漏或密封圈过早磨损。锦正锻造在毛坯交付后，根据客户图纸采用数控龙门铣或立式加工中心进行精加工，重点有助于底座与缸体配合的同轴度以及与安装基面的垂直度。
对于表面处理方案，需根据底座使用环境选择差异化路线。常规工程机械用底座多采用发黑或磷化处理，成本可控且具备基础防锈能力；而用于化工、船舶等潮湿或酸碱环境的底座，则需要热镀锌或达克罗涂层，盐雾测试时间应不低于720小时。锦正锻造结合多年客户反馈，针对高寒地区装备开发了“多元合金共渗+封闭”组合工艺，涂层厚度可达60μm以上，既解决低温脆性问题，又使耐候性较普通镀锌提升40%。在加工环节，每件底座均经过三坐标测量仪检测关键尺寸，并提供全尺寸检验报告，有助于与主机厂装配工位的无缝对接。
液压油缸底座锻件的生产需严格遵循多项国家标准与行业规范。在锻件本身层面，GB/T 12361-2016《钢质模锻件通用技术条件》规定了尺寸公差、形位公差及外观缺陷验收标准；GB/T 6402-2018《钢锻件超声检测方法》则明确了不同质量等级对应的探伤灵敏度与验收级别。对于出口型底座，还需满足ASTM A668/A668M或EN 10228系列标准。锦正锻造建立了覆盖“进料-过程-成品”的三级检验体系：原材料进厂时取样做化学成分与低倍组织分析；锻造过程中每批次随机抽取3%进行硬度与金相检验；成品阶段1进行超声波检测及磁粉探伤，有助于无裂纹、折叠、夹层等致命缺陷。
在实际应用场景中，底座锻件的失效模式往往集中在焊接区域或应力集中部位。例如，某些矿山装备为减轻重量会采用“锻造底座+焊接连接板”的组合结构，此时焊缝区容易因热影响区组织脆化而成为薄弱环节。锦正锻造根据客户需求，可提供集成式整体锻造方案，即通过增大模具尺寸将连接板与底座一并锻出，消除焊缝带来的组织不连续隐患，尽管制造成本略有上升，但底座整体疲劳寿命可延长30%以上，这在大型挖掘机、液压支架等对安全冗余要求严苛的装备中具有显著价值。
进入2026年，专业液压装备正朝着电动化、高压化与轻量化方向深度演化。以工程机械为例，电动挖掘机对液压系统提出了更紧凑的空间布局要求，油缸底座需在保持承载能力的前提下降低自重。采用高强钢（如Q690D）或铝合金锻件成为可行路径，但铝合金的锻造温度窗口窄、流动性差，对模具设计与润滑工艺的要求远高于钢件。锦正锻造已开展铝合金底座锻件的工艺预研，通过有限元分析优化模具流道角度，并试验石墨基与硼系复合润滑剂，使铝合金底座的成形极限与组织均匀性达到工程化水平。同时，智能化检测技术正在改变传统质量管控模式：在线涡流探伤与机器视觉系统可以实时识别锻件表面缺陷与尺寸偏差，实现每件产品的可追溯二维码打印，为主机厂的产品售后追责与寿命预测提供数据支撑。
在客户实际应用案例中，某大型钢铁企业连续铸造设备使用的液压油缸底座，因长期处于高温（300°C以上）与高湿环境，普通锻造底座在使用18个月后出现表面腐蚀疲劳裂纹。锦正锻造基于该工况特点，将材料升级为耐热不锈钢2Cr12NiMoWV，并采用等温锻造工艺使晶粒细化至8级，配合表面渗铝处理，使底座在同等工况下的服役周期延长至42个月，同时吨钢成本仅上升15%，充分体现了定制化材料与工艺匹配的经济性。这类案例在锦正锻造的客户反馈中并非个案，涵盖工程机械、冶金设备、海工平台等多个领域，累计完成3000余种不同规格底座锻件的开发与批量交付。
值得关注的是，随着国内液压缸企业向海外市场拓展，底座锻件的化认证需求日益突出。锦正锻造已通过ISO 9001、IATF 16949及挪威船级社DNV认证，产品可配套出口至欧美及东南亚市场。在具体执行中，每批出口底座均需附带材质报告、热处理曲线、尺寸检测记录及第三方无损检测报告，形成完整的质量包文书。这种全流程透明化、标准化的交付能力，使得锦正锻造在2025年国内液压锻件市场份额中位列前茅，并成为多家上市公司液压系统的战略级配套商。锦正锻造（咨询热线：137-8070-9194）始终以“锻造可靠，服务至诚”为理念，从材料、工艺、检测到售后服务，为每一位客户提供量身定制的液压油缸底座锻件解决方案。
对于首次合作的客户，锦正锻造通常会从工况分析开始介入。用户提供油缸推力、安装尺寸、使用温度与环境介质等参数后，技术团队会采用ANSYS Workbench进行静力学与疲劳仿真，评估底座在不同载荷谱下的应力分布与寿命区间。如果在仿真中发现局部应力超过材料屈服强度的80%，则需调整底座壁厚或增加加强筋结构，并通过锻造工艺验证可行性。这一前置服务能够避免传统“照图加工”模式下出现的性能冗余或强度不足，帮助用户降低10%-15%的整体材料成本。
在生产排期方面，锦正锻造建立了模块化模具库，覆盖50吨至500吨压机能力的多种模具规格，常规型号底座锻件的打样周期可压缩至20个自然日以内。批量生产时，每件底座均附带1的二维码标识，客户可通过公司官网或手机端小程序查询该锻件的材质批次、锻造温度、热处理的奥氏体化时间及检验结果。这种全生命周期可追溯性，在主机厂进行故障分析或体系审核时发挥着关键作用。此外，锦正锻造承诺对产品提供24个月的设计寿命质保期，对于确属材料或工艺缺陷导致的早期失效，采取“先行赔付、同步分析、闭环改进”的响应机制，有助于客户的生产线不受零部件问题中断影响。
在行业标准持续更新迭代的背景下，液压油缸底座锻件不再仅仅是传统意义上的“毛坯件”，而是承载着较较较较较高强度、可靠性能、高适配性的精细部件系统。锦正锻造将持续投入于较好锻造工艺与数字化质量管控技术的研发，致力于为各类工业液压系统提供安全、耐用、经济性优越的底座锻件产品，助力中国专业装备在复杂工况下的正常运行。
服务热线
微信咨询
回到顶部
