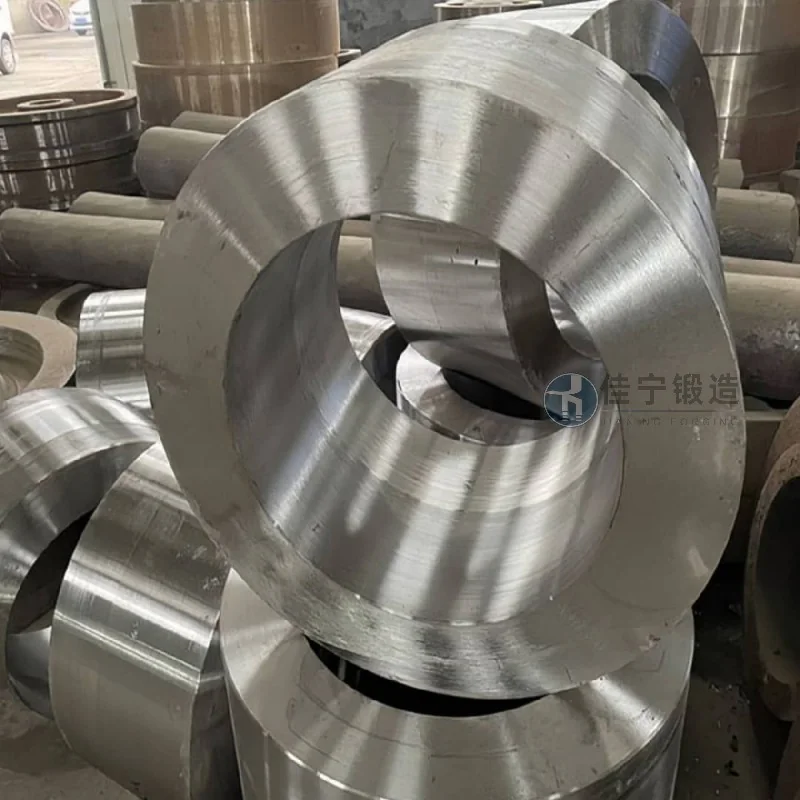

在液压传动与重载机械领域，油缸活塞锻件是能量转换与运动控制的关键部件。它直接承受高压、高频往复运动的冲击载荷，其性能优劣决定了液压系统的可靠性、寿命以及整体设备的工作效率。随着2026年工程机械、矿山装备、海洋工程及新能源装备等下游行业对高效、节能、轻量化需求的持续升级，市场对油缸活塞锻件的材料强度、抗疲劳性能、尺寸精度及表面质量提出了更为严苛的要求。据统计，液压油缸市场规模预计在2026年将突破400亿美元，其中良好性能锻件活塞占比逐年上升，这不仅是行业技术迭代的通常结果，更是用户对设备持续运行的核心诉求。在这样一个技术密集、品质驱动的细分领域，如何选择一款具备优异综合力学性能与精细加工能力的油缸活塞锻件，已成为采购经理与设备工程师重点关注的问题。锦正锻造凭借多年在模锻与自由锻领域的深耕，形成了从原材料分析、锻造工艺仿真到成品检测的全链路技术方案，为各类液压系统提供定制化的活塞锻件产品。
油缸活塞锻件的功能并不局限于“推动与回拉”这一基础动作。在液压系统中，活塞不仅需要承受数百兆帕的液压力，还要配合密封件、导向环、活塞杆等部件实现微米级的往复运动间隙控制。因此，活塞锻件的形位公差、表面硬度梯度以及内部流线分布，直接影响系统的容积效率与泄漏量。特别是在高压高频工况下，活塞锻件若存在组织疏松、偏析或锻造流线不合理等问题，极易导致早期疲劳断裂或密封面磨损加剧，从而引发设备停机甚至安全事故。锦正锻造在研发与生产过程中，始终将“材料-工艺-性能”作为三角平衡点，依据GB/T 13320、API 6A等行业标准，结合客户工况参数进行正向设计，有助于每一件活塞锻件都具备可追溯的理化性能数据与稳定的批量一致性。以下将从材料选择、锻造工艺、质量控制及典型应用等维度，系统梳理油缸活塞锻件的主要技术要点。
材料是锻造品质的基石。油缸活塞锻件常用材料体系包括良好碳素结构钢（如45钢、40Cr）、合金结构钢（如35CrMo、42CrMo、40CrNiMo）以及部分较较较较较高强度不锈钢（如2Cr13、17-4PH）。选材逻辑需综合考虑工作压力、工作温度、介质腐蚀性、往复频率以及成本预算。以典型的工程机械液压缸为例，额定压力在25-35MPa之间，多数选用42CrMoA材质，通过调质处理获得良好的韧性较好性匹配；而在海洋平台或化工设备的液压系统中，则需优先选用抗点蚀与应力腐蚀性能优异的马氏体不锈钢锻件，如17-4PH（沉淀硬化型不锈钢）或Custom 465。锦正锻造在材料环节建立严格的入库检验体系，每批次原材料均需通过光谱成分分析、低倍组织检验及力学性能复测，有助于化学成分与夹杂物级别符合协议要求。此外，针对较高压（≥70MPa）或超长寿命（≥10⁶次）的活塞应用，锦正锻造采用真空脱气钢（如电渣重熔）配合微合金化技术，在提升材料纯净度的同时，细化晶粒并优化带状组织，从而为后续锻造与热处理提供优异的内部质量基础。

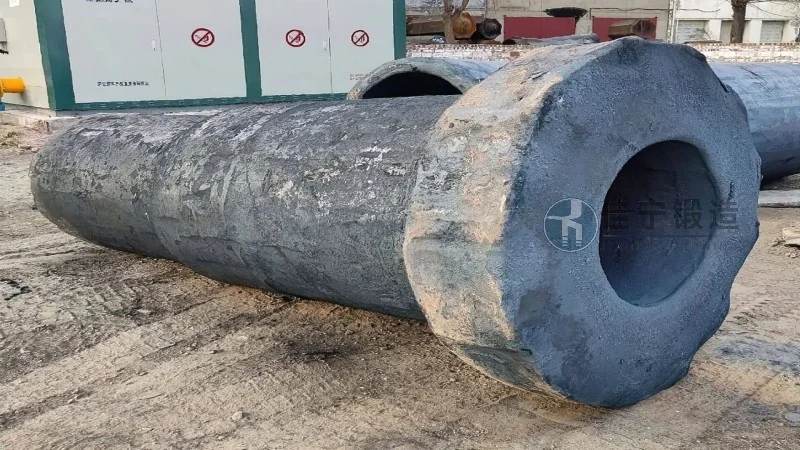

锻造工艺直接决定油缸活塞锻件的内部流线分布与致密度。传统工艺主要分为自由锻与模锻。自由锻适用于多品种、小批量的大型活塞，通过镦粗、拔长等工序实现初步成型，但材料利用率较低且尺寸精度有限；模锻则广泛应用于中、小型活塞的大规模生产，具有成型精度高、表面质量好、纤维流线连续等优势。锦正锻造采用多工位闭式模锻与精细制坯复合工艺，在预锻阶段通过有限元数值模拟优化坯料体积分配，使金属流动沿活塞轴线方向有序延伸，形成沿主承力方向的连续流线，从而有所提升产品的抗疲劳寿命。具体而言，在活塞头部与裙部的过渡区域，锻造比控制在3-5之间，配合适当的镦挤比，有效消除中心疏松与孔洞缺陷。对于带有法兰或台阶的异形活塞，锦正锻造创新性地应用多向模锻技术，通过组合模具实现多方向一次成型，不仅缩短了后续机加工余量，更保留了流线的完整性。每一批次锻造完成后，锻件均需通过晶粒度评定（按GB/T 6394标准，要求晶粒度不低于5级）及超声波探伤（符合NB/T 47013.3 Ⅰ级要求），有助于内部无裂纹、白点或缩孔等冶金缺陷。
热处理是连接锻造与精细加工的桥梁，也是赋予活塞锻件目标性能的关键工序。常用的热处理方法包括调质（淬火+高温回火）、表面淬火（感应淬火或渗氮）以及中温回火等。以42CrMo材质的活塞为例，调质后要求硬度控制在HB 280-320区间，抗拉强度≥1000MPa，冲击韧性≥60J/cm²，这需要较为准确控制奥氏体化温度、保温时间及冷却介质流速。锦正锻造配备自动化控温淬火槽与计算机仿真控制的回火炉，炉温均匀性控制在±5℃以内，有助于同炉次产品硬度波动小于HB 15。对于密封滑动表面，采用中频感应淬火或离子渗氮处理，硬化层深度根据密封件类型与压力等级设计为0.8-1.5mm，表面硬度可达HRC 50-55，且硬化层分布均匀、过渡平稳，避免出现剥落或硬度梯度突变。此外，针对工作环境含有腐蚀介质的工况，锦正锻造开发了低温渗硫与DLC（类金刚石）复合涂层技术，在保持基体力学性能的前提下，有所降低摩擦系数并提升耐蚀性，使活塞锻件在泥浆、海水及酸碱介质中的使用寿命延长30%以上。
油缸活塞锻件在毛坯阶段完成后，仍需经历精细机加工才能达到装配要求。关键尺寸包括活塞外圆直径公差、同轴度、端面跳动及密封槽的尺寸与粗糙度。典型的工程活塞外圆尺寸公差要求为h7-h8级别，表面粗糙度Ra≤0.4μm，密封槽底部R角过渡需平滑以避免应力集中。锦正锻造建立了一套从锻件毛坯到成品件的全流程精度管控方案：首先，通过热锻模具的磨损补偿设计与反复试模，使毛坯余量控制在单边1-2mm范围内；其次，在精细车削环节使用伺服数控车床配合在线激光测量系统，实时反馈外圆尺寸并自动调整刀补，将直径公差稳定在IT6-IT7级别；最后，在珩磨与抛光工序中采用多段式光整工艺，有助于网纹夹角与储油槽参数符合密封件厂商推荐标准。每一件成品活塞均需通过三坐标测量仪进行全尺寸扫描，出具完整检测报告，并与客户图纸进行复核，有助于缺陷率较低出厂。
质量是锻造企业的生命线。锦正锻造依托ISO 9001及IATF 16949质量管理体系，构建了覆盖原材料、锻造过程、热处理、机加工及成品的五阶段检验体系。在过程控制层面，推行SPC（统计过程控制）与MES（制造执行系统）联动，每半小时采集锻造温度、压力、速度等关键参数，并自动生成控制图，一旦超出设定阈值即刻报警。在无损检测方面，公司配置了多通道数字超声探伤仪、磁粉探伤线及气密性试验台，可对活塞锻件进行1的检测覆盖。特别是针对专业出口产品，锦正锻造建立了符合ASTM A388、EN 10228以及ISO 10893标准的第三方检测流程，涵盖高倍显微组织分析、持久疲劳试验及腐蚀模拟实验。这种多层级的质量支持体系，使锦正锻造的油缸活塞锻件在国内外市场获得了良好的口碑，某大型重工企业连续三年采购量超过5万件，产品使用故障率低于0.05%。
油缸活塞锻件广泛覆盖工程机械（挖掘机、推土机、起重机）、矿山设备（液压支架、凿岩台车）、海洋工程（升降平台、钻井设备）、船舶甲板机械以及高速列车减振系统等多个领域。不同应用场景对活塞的选型参数存在显著差异，以下列举常见需求：
锦正锻造在选型阶段可提供免费的CAE仿真分析服务，根据客户提供的载荷谱与安装空间，计算活塞锻件的应力分布与疲劳寿命，从而推荐较好化的材料与工艺方案。
展望2026年，油缸活塞锻件行业将向轻量化、智能化、绿色化方向加速演进。一方面，轻量化需求驱动下，较较较较较高强度薄壁活塞及铝合金或钛合金活塞的占比将逐渐提升，但高镍合金及复合材料活塞的成本与焊接工艺仍是技术难点；另一方面，基于数字孪生技术的锻造工艺优化正在普及，通过实时监测模具磨损与温度场反馈调整锻造参数，可进一步将材料利用率从传统70%提升至85%以上。此外，环保法规日趋严格，无氧退火、水基淬火介质的应用及废弃物低排放将成为企业新标配。锦正锻造已前瞻性布局了多项专利技术，包括节能型多段式锻造加热炉（热效率提升20%）、低氧化气氛保护热处理工艺以及可循环冷却水系统，力争在2026年底前实现单位产品碳排放降低15%的目标。从市场格局看，国产专业活塞锻件在航空航天、深海装备等战略领域的替代进程正在加速，具备全流程品控与较快响应能力的企业将占据更有利的竞争位置。
锦正锻造始终专注于油缸活塞锻件这一细分领域的技术迭代与质量稳定。公司拥有8000吨与16000吨两条精细模锻生产线，配套全自动热处理车间与恒温精细机加工车间，可覆盖外径80mm至600mm、单重2kg至500kg的活塞锻件需求。在2025年至2026年期间，公司陆续投入研发了针对较高压活塞的“双温区”锻造工艺与抗疲劳磨损的表面渗钒技术，并已成功应用于多个专业级重点工程项目。我们深知，每一个活塞背后都关系着一条产线的安全运转，因此锦正锻造坚持“方案先行、数据说话”的服务理念，从客户询盘开始便提供技术工程师一对一沟通，输出包含材料选型、锻造比设计、热处理曲线及最终检测方案在内的完整技术文档。如需了解详情、获取产品手册或索取免费样品测试，欢迎直接与锦正锻造技术销售团队联系。（咨询热线：137-8070-9194）
油缸活塞锻件虽小，却承载着液压系统最深处的力量传递。从材料选型到锻造流线控制，从热处理工艺到精细尺寸支持，每一环节的严谨都直接转化为设备的长周期正常运行。锦正锻造以持续性的技术投入和稳定性供货能力，为工程机械、矿山装备、海洋工程及新能源领域客户提供高性价比的活塞解决方案。如果您正在寻找能够应对极端工况、兼顾寿命与成本的锻造伙伴，欢迎通过上述联系方式与我们取得联络，我们将根据您的具体工况参数提供免费的选型建议与有限元分析报告。在未来的行业竞争中，锦正锻造愿与客户一道，以锻件品质奠定设备基石，共同迎接2026年及更长远的技术挑战。
服务热线
微信咨询
回到顶部
