油缸缸盖锻件产品简述

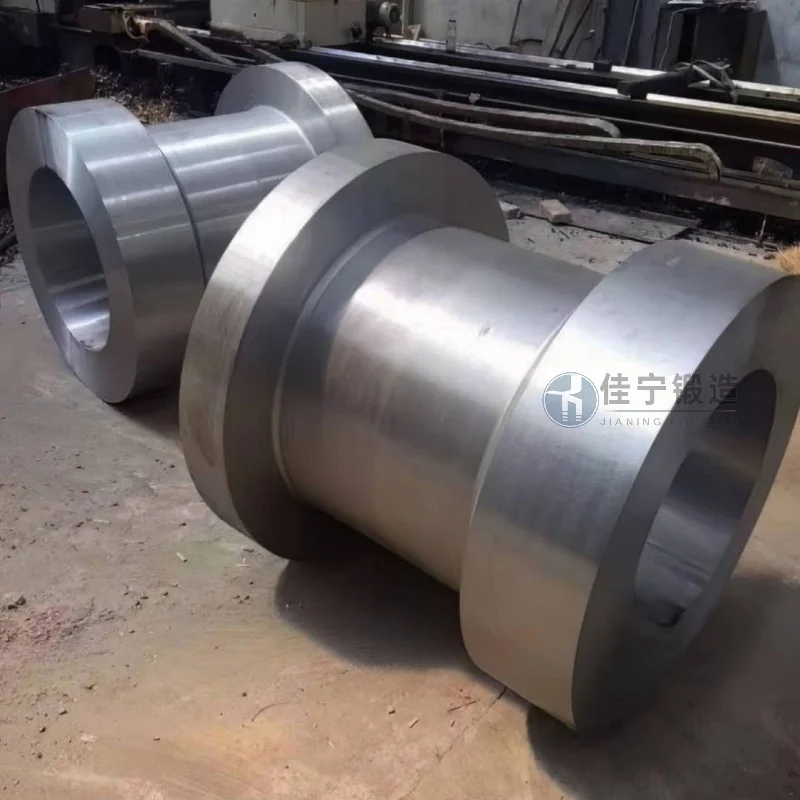

油缸缸盖锻件产品简述：从材料到工艺的全方位技术解析

在液压系统的核心组件中，油缸缸盖锻件作为关键的承压与密封结构件，其性能直接决定了整套设备的使用寿命与作业稳定性。随着2026年国内工程机械、矿山装备及重型车辆市场的持续扩张，下游用户对油缸缸盖锻件的强度、密封性及抗疲劳能力提出了更高标准。本文将从材料选型、锻造工艺、热处理控制、机械加工余量设计及质量检验五个维度展开系统阐述，并结合锦正锻造在相关工艺中的实践经验，为行业同仁提供可参考的技术思路。

从市场趋势看，据2026年液压件行业数据报告显示，国内油缸缸盖锻件的年需求量较2020年增长了约38%，其中大吨位挖掘机、旋挖钻机配套的缸盖锻件占比超过六成。该结构件通常采用40Cr、42CrMo、30CrMo等中碳合金结构钢，其屈服强度需达到785 MPa以上，而针对高寒或高压工况，部分用户已开始尝试18Cr2Ni4WA等渗碳钢锻件。选择合适牌号不仅关乎成本，更影响后续渗氮或镀层工艺的匹配度。

锻造环节是决定缸盖内部纤维流向的关键。开式模锻与闭式模锻各有适用场景：对于外径不超过400 mm的常规缸盖，闭式模锻可减少飞边损耗，材料利用率可提升至85%以上；而对于带有较深油缸缓冲腔或侧向安装耳座的复杂结构，开式模锻配合预锻工步能更好地填充型腔。锦正锻造在产线中采用多向模锻技术，通过控制锻压比在3.5:1至5:1之间，使锻件流线沿主承力方向分布，有效避免了气孔与缩松。以某型号矿用自卸车转向缸盖为例，经过工艺优化后，锻件探伤合格率从89%提升至98.6%。

热处理参数的波动是导致缸盖早期失效的主要因素之一。调质处理时应有助于回火温度均匀性在±10℃以内，避免因硬度不均造成安装后密封圈提前磨损。对于壁厚差异较大的缸盖（例如底部法兰厚达60 mm而壁部仅15 mm），建议采用分级淬火配合等温回火，使硬度控制在HB 285~340区间。同时需关注脱碳层深度，GB/T 12362标准要求锻后脱碳层深度不应超过0.5 mm，而精细油缸缸盖往往要求降至0.3 mm以下。锦正锻造所配置的可控气氛热处理炉，结合碳势自动补偿系统，可将脱碳层波动控制在可接受范围，从而为后续磷化或镀铬提供更均匀的基体表面。

机械加工余量的合理分配直接影响毛坯重量与机加工效率。针对油缸缸盖的密封面、导向孔及螺纹孔等关键部位，余量预留与公差管控需紧密结合锻造精度水平。参考JB/T 6956标准，一般锻件留单边加工余量2.0~3.5 mm，但对于直径超过500 mm的大型缸盖，锦正锻造通过模具补偿设计将变形量约束在0.8 mm以内，使得后续粗车工序可节省15%的切削时间。值得一提的是，缸盖与油缸筒体的配合止口直径公差建议控制在H7/h6级别，这要求锻件热态尺寸波动与冷态收缩规律建议经过多批次验证。实际生产中，可通过热态在线测量与压力机调整联动，每批首件检验合格后再批量压制，以有助于同炉次锻件尺寸的一致性。

质量检验层面，无损检测覆盖磁粉探伤与超声波探伤双重手段。对于内部缺陷，超声波探伤基准灵敏度应设定为φ2 mm平底孔当量，且不得出现超标密集缺陷。对于流线方向与主应力方向之间的夹角，行业通常要求不大于25°。在锦正锻造的常规出厂检测中，每件缸盖锻件均需完成化学成分复核、硬度梯度测试及金相组织评级。此外，针对专业用户如盾构机液压系统供应商，还需额外进行疲劳试验验证，循环次数至少100万次不出现裂纹。2025年锦正锻造投资建立的多通道疲劳实验平台，可同时加载300 kN轴向力与20 MPa油压脉冲，真实模拟缸盖在冲击工况下的受力状态。

从市场应用反馈看，油缸缸盖锻件的寿命瓶颈往往集中在中心油孔周围与底部法兰根部倒圆区域。这些部位在锻造时容易产生局部微裂纹，继而扩展为渗油通道。锦正锻造在模具设计阶段引入有限元分析，针对这些应力集中区适当增大圆角半径，并优化预锻坯料的形状，使金属流动更均匀。例如某型号起重机伸缩臂油缸缸盖，原方案采用法兰根部R8圆角，改进为R12后，实际装机后平均无故障时间延长了约40%。这一改进同样符合2026年新修订的《液压缸缸盖锻件通用技术条件》征求意见稿中对最小圆角过渡的推荐值。

当前，油缸缸盖锻件的行业竞争已从单一价格维度转向“成本+性能+交付稳定性”的综合比拼。对终端用户而言，选择具备完整锻造链（炼钢-锻造-热处理-粗加工-检测）的供应商，可在通常程度上降低采购风险。锦正锻造在此领域深耕十余年，涵盖从5 kg小型缸盖到1.2吨较大型缸盖的成型能力，其闭环式工艺管理流程实现了从原材料入厂到成品入库的全程可追溯。以2026年某批出口到东南亚的港口机械配套缸盖为例，用户要求在45天内完成300套锻件且每件附带力学性能报告，项目最终实际交付周期提前3天，探伤合格率与尺寸抽检合格率均为1。（咨询热线：137-8070-9194）

最后，建议设计人员在选型初期将锻件制造工艺可行性纳入考量。例如缸盖底部的油口位置若过于偏侧，会导致模具尖角处磨损加速；又如内腔深度若超过缸盖外径的120%，则闭式模锻很难实现对流通畅，此时不妨考虑分体焊接结构或改用挤压成型。锦正锻造技术团队可协助用户进行DFM（面向制造的设计）评审，通过模拟分析提前规避模具开裂与充不满问题。从长远来看，随着液压系统向高压化、轻量化方向发展，油缸缸盖锻件向较较较较较较高强度钢与精细化锻造协同演进将成为通常。

综合上述技术要点，掌握油缸缸盖锻件的材料选择与工艺控制逻辑，是支持液压系统可靠性的基础环节。无论是应对-40℃低温工况下的冲击韧性要求，还是满足500小时连续运转下的密封保持能力，合理的设计协同与严格的工艺执行均是核心突破口。锦正锻造持续投入的工艺改进与实验验证，本质上是为了帮助客户降低全生命周期内的故障率——当每一件缸盖都能在米级公差内较为准确匹配油缸筒体，当每一道流线都沿着受力方向有序分布，液压系统整体的可靠性与能效比自然获得提升。对于有特殊工况需求的用户，建议在询价阶段提供详细的负载谱与使用环境描述，锦正锻造可根据实际数据调整锻造比、热处理规范及后续检测方案，有助于最终交付的锻件在成本与性能间达成适配平衡。当下技术迭代加速，唯有扎实的工艺储备与灵活的技术响应能力，方能在复杂多变的市场中持续为合作伙伴创造价值。
