在液压系统中，液压缸作为能量转换的核心执行元件，其可靠性与耐久性直接影响着工程机械、矿山设备、船舶制造、航空航天等众多领域的运行效率与安全。液压缸底锻件，作为连接缸筒与缸底的关键承力部件，长期承受高频率的交变载荷、冲击载荷以及密封压力，其制造质量不仅是液压缸总成寿命的决定因素，更是设备在极端工况下正常运行的支持。锦正锻造深耕精细锻件领域多年，在液压缸底锻件研发与生产中积累了丰富的工艺数据与工程经验。从原材料把控到锻造比设计，从热处理工艺优化到无损检测流程，每一个环节都旨在为客户提供兼具强度、韧性、密封性与疲劳寿命的良好产品。本文将从材料选型、锻造工艺、性能检测、应用场景及行业趋势等维度，系统解析液压缸底锻件的技术要点，帮助设备制造商与采购工程师在选型与定制中做出更科学的决策。
液压缸底锻件通常位于缸筒的非活塞杆端，用于封闭缸筒底部同时承受油液压力与外部机械力。其结构形式包括平底型、球底型、带安装耳环型等，具体设计取决于主机设备的安装空间与受力特点。在高压液压缸中，缸底往往需要设计有复杂的油口、螺纹孔或法兰连接面，这要求锻件具有较为准确的几何尺寸与良好的金属流线分布。由于缸底与缸筒的焊接或螺纹连接部位易产生应力集中，锻件的纯净度与各向同性显得尤为重要。采用锻造工艺而非铸造或焊接成型，能够有效消除内部缩松、气孔等缺陷，使金属纤维沿受力方向连续分布，有所提升疲劳强度与抗冲击能力。据统计，在25-35MPa工作压力的工程机械液压缸中，锻件缸底的疲劳寿命比同等级铸件高出40%以上，且故障率降低约60%。

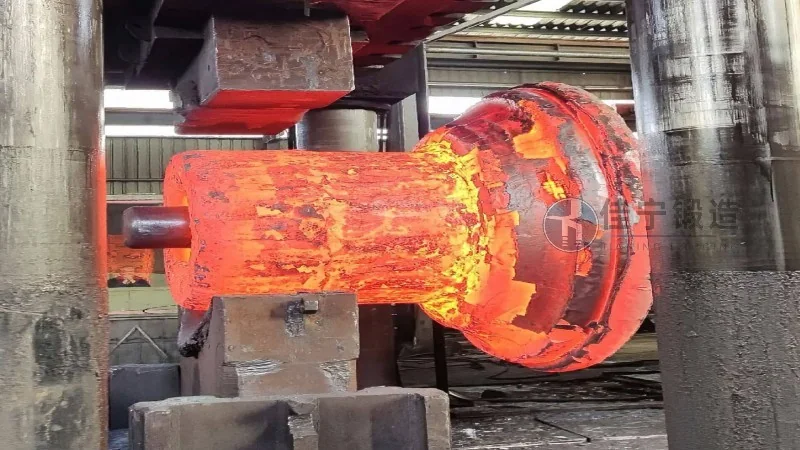

针对液压缸底锻件的生产，锦正锻造根据产品的批量大小、尺寸精度要求及力学性能指标灵活选用自由锻或模锻工艺。自由锻适用于中大型、小批量或异形缸底，通过操作机配合压机完成镦粗、拔长、冲孔等工序，能够获得良好的内部组织致密性。以某型挖掘机液压缸底为例，锦正锻造采用1200吨自由锻液压机，将直径300mm的钢锭经三次镦拔后，晶粒度可达7级以上，纵向与横向力学性能差值控制在5%以内。模锻则适用于大批量、高精度的中小型缸底，通过闭式模具实现一次成型，锻件尺寸公差可达到±0.5mm，表面粗糙度Ra≤6.3μm，后续机加工余量有所减少。模锻工艺中，锦正锻造采用有限元模拟软件对成形过程进行预分析，优化模具圆角与飞边槽设计，避免折叠与充不满缺陷。无论采用何种工艺，锻造比均控制在3.0-5.0之间，以有助于坯料内部孔隙焊合并获得细化的晶粒组织。
液压缸底锻件的材料选择需要综合考虑工作压力、介质特性、环境温度及成本因素。常用的钢种包括45号钢、40Cr、35CrMo、42CrMo、20CrMnTi及部分不锈钢牌号。45号钢经调质处理后用于25MPa以下低压液压缸，具有良好的综合力学性能且经济性突出；40Cr与35CrMo适用于25-35MPa中高压场合，淬透性优异，回火稳定性好；42CrMo则广泛应用于35MPa以上高压与较高压液压系统，其抗拉强度可达1080MPa，屈服强度大于930MPa。锦正锻造在材料进厂时严格执行光谱分析、低倍组织检验与非金属夹杂物评级，有助于材料符合GB/T 3077标准。热处理环节采用“淬火+高温回火”的调质工艺，部分重要锻件增加一次正火预处理以细化晶粒。具体参数根据截面厚度与材料牌号差异化设定，例如直径为200mm的42CrMo缸底锻件，淬火温度860℃±5℃，保温时间按1.5min/mm计算，随后进行540℃-570℃回火，出炉后快速油冷或水冷，最终获得回火索氏体组织，硬度控制在HB 280-320区间，既满足强度要求又保留足够的韧性以防止脆性断裂。
液压缸底锻件的质量验收需要覆盖化学成分、力学性能、无损探伤及尺寸精度多个维度。力学性能方面，纵向试样抗拉强度不低于材料标准值的95%，断后伸长率≥14%，冲击功KV2≥47J（-20℃低温工况下要求≥27J）。锦正锻造配备试验机、摆锤式冲击试验机与布氏硬度计，每批次至少抽检两个试样，并保留原始记录可追溯。无损检测是有助于锻件内在质量的核心环节：超声波检测按NB/T 47013.3标准执行，使用2.5MHz直探头与斜探头，重点检测法兰根部、油口附近及壁厚突变区的内部缺陷，判废标准为当量直径≥2mm的单个体积型缺陷或密集缺陷；磁粉检测用于表面及近表面裂纹，灵敏度等级达到A型试片清晰显示。尺寸检测方面，利用三坐标测量机对螺纹孔位置度、密封槽深度及同轴度进行校核，关键部位公差控制在IT7级以内。此外，部分高压缸底锻件要求进行水压试验或氮气气密试验，压力为设计压力的1.5倍，保压30分钟无泄漏。
液压缸底锻件的应用覆盖广泛，尤其在重载工况下其优势更加明显。在工程机械领域，挖掘机、装载机、推土机的工作装置液压缸普遍采用锻钢缸底，以应对恶劣的岩石冲击与频繁换向；在矿山井下液压支架中，缸底锻件需要在潮湿、粉尘环境中承受30-50MPa的脉冲压力，对耐腐蚀与抗疲劳要求极高；在船舶与海洋工程领域，舵机液压缸、锚绞机液压缸的缸底锻件还需通过盐雾试验与震动考核；在航空航天领域，起落架收放液压缸的缸底采用较较较较较较高强度钢模锻件，锻比要求达到6:1以上，有助于超长寿命与轻量化兼顾。据2025年行业数据显示，国内液压缸锻件市场规模已突破180亿元人民币，年均复合增长率约7.3%，其中高压与较高压缸底锻件占比提升至38%。预计到2026年，随着新能源工程机械电动化转型的推进，液压系统面临更高压力与更高响应速度的要求，对锻件材料的纯净度、热处理均匀性及尺寸一致性将提出更苛刻的标准。与此同时，绿色制造与精益生产理念促使锻件企业向近净成型与热处理控形控性方向发展，减少后续加工量与能源消耗。
在采购液压缸底锻件时，设备工程师常遇到的误区包括片面追求高硬度、忽略流线方向或过度依赖材料牌号。正确的选型应当基于明确的工况载荷谱与安全系数计算：首先确定峰值压力与疲劳循环次数，结合缸底几何形状通过有限元分析确定最大应力区域，再根据应力水平选择对应屈服强度的材料。例如，当缸底局部应力超过600MPa时，应优先选用35CrMo或42CrMo并配合合理的热处理，而非仅通过增加壁厚来补救。另一个需要重点关注的是金属流线方向：锻造时应使流线沿缸底轮廓连续分布，避免在油口或退刀槽处被切断。锦正锻造在模具设计与工艺优化中，利用Deform软件模拟金属流动轨迹，有助于流线与主应力方向一致，实测疲劳寿命可提升2-3倍。此外，密封槽的粗糙度与倒角精度同样不可忽视，Ra值应控制在1.6μm以内，以防止密封件磨损导致内泄漏。对于法兰连接型缸底，螺栓孔分布圆直径与端面垂直度偏差应小于0.1mm，否则会造成装配偏载，加速螺纹松动。
锦正锻造在液压缸底锻件领域的主要优势体现在全流程工艺管控与定制化服务能力。锻造车间配备从400吨到2500吨完整的压机产线，可覆盖外径80mm至600mm、重量5kg至500kg的缸底锻件。技术团队拥有超过20年的锻造经验，累计为国内外液压系统制造商提供超过50万件缸底锻件。以某大型工程机械企业为例，其25吨级挖掘机行走液压缸缸底原采用铸造件，在矿区使用中频繁出现裂纹失效，平均修复周期为3个月。锦正锻造接手后，将其更改为42CrMo模锻件，优化热处理工艺参数并增加超声波全检，交付后的装机车载测试显示，该缸底在经历8000小时连续作业后仍无任何缺陷，客户后续全部批量切换为锻造方案。另一个案例涉及某海洋平台升降系统，要求缸底在-40℃低温环境下保有足够的冲击韧性。锦正锻造采用控冷控轧技术细化晶粒，配合-50℃低温冲击试验验证，最终产品通过CCS（中国船级社）认证并实现稳定供货。这些经验说明，锻造工艺的深度定制能够针对不同工况痛点提供较为准确的工程解决路径。
展望2026年，液压缸底锻件的技术演进将围绕数字化制造、轻量化与材料创新展开。一方面，基于数字孪生的在线质量监控系统将逐步普及，通过对锻造温度、位移、压力等参数进行实时闭环调控，使批次内强度波动控制在±15MPa以内。另一方面，微合金化与细分热处理技术成为提升疲劳寿命的方向，例如在40Cr中加入微量Nb、V元素，配合感应快速加热时效工艺，可在不降低塑性的前提下将屈服强度提高8%-10%。在标准层面，国内液压缸锻件行业正加速与国际标准接轨，如ISO 8987与EN 10340对锻件的非金属夹杂物评级、超声波检测灵敏度及各项异性系数做出了比现行国标更严格的规定。锦正锻造已提前布局，完成质量管理体系换版与CNAS实验室升级，同时引入图像识别自动检测系统，对锻件表面缺陷进行每分钟不少于120次的高清扫描，有所提升出货前检验效率。这些投入共同构成了面向未来竞争的技术底座，有助于客户获得的每一件缸底锻件都具备稳定的批次一致性与可追溯性。
在液压缸底锻件的供应链中，供应商的技术深度与交付稳定性往往决定了主机产品的市场口碑。评估一家锻造企业时，除了关注其硬件设备与检测能力外，还应考察其工艺设计柔性、失效分析经验及应急响应速度。良好的供应商能够根据主机厂给定的二维图样，主动提出锻造拔模斜度、余量优化与热处理装炉方案的建议，从源头上减少试制成本与加工废品。锦正锻造在服务过程中始终推行“技术先行”的协同模式，在项目早期即介入设计评审，利用积累的失效数据库帮助客户规避潜在的应力集中或材料选型偏弱问题。同时建立完整的质量反馈闭环，从原料复验、锻造记录、热处理曲线到检测报告的全部文件随货交付，满足主机厂与终端用户的追溯要求。这种专业度与服务意识的结合，使得锦正锻造的液压缸底锻件产品在寿命、可靠性及成本综合指标上长期保持市场竞争力。
液压缸底锻件虽然只是液压系统中的一个组件，但其制造水平直接反映了一家锻造企业的工艺底蕴与品控体系。从材料学考量到锻造工艺流派选择，从热处理规范到检测手段升级，每一个技术节点的精进都能转化为终端设备更长的无故障运行时间与更低的全生命周期成本。锦正锻造始终将此理念贯穿于产品研发、生产与服务的每一个环节，致力于为液压系统制造商提供经得起高负荷验证的锻造解决方案。如需了解更多关于液压缸底锻件的材料选型、工艺方案或样品试制支持，欢迎与锦正锻造技术中心直接沟通。（咨询热线：137-8070-9194）
服务热线
微信咨询
回到顶部
