筒形台阶锻件产品说明

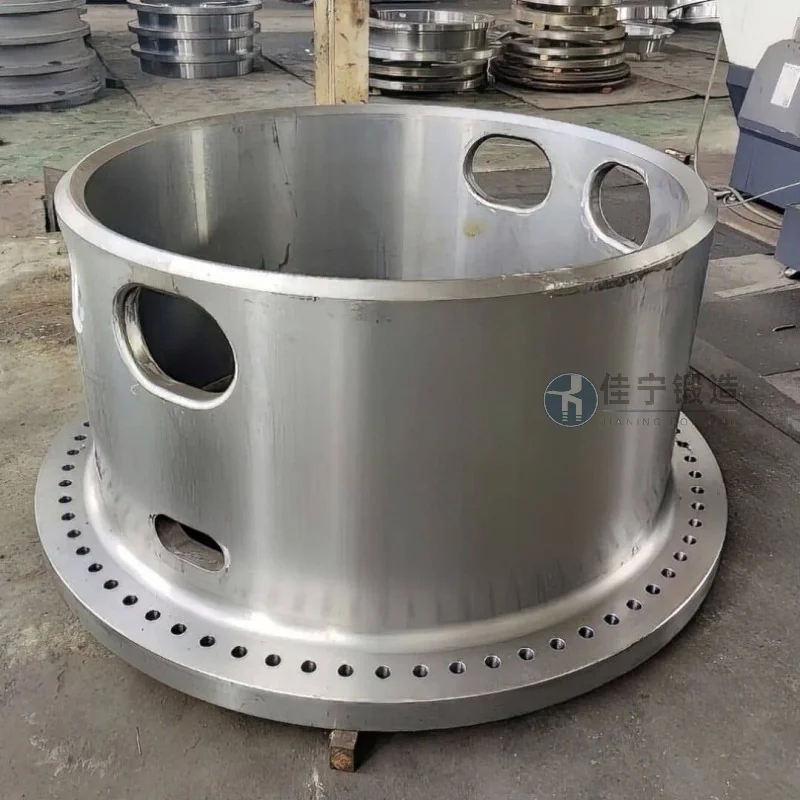

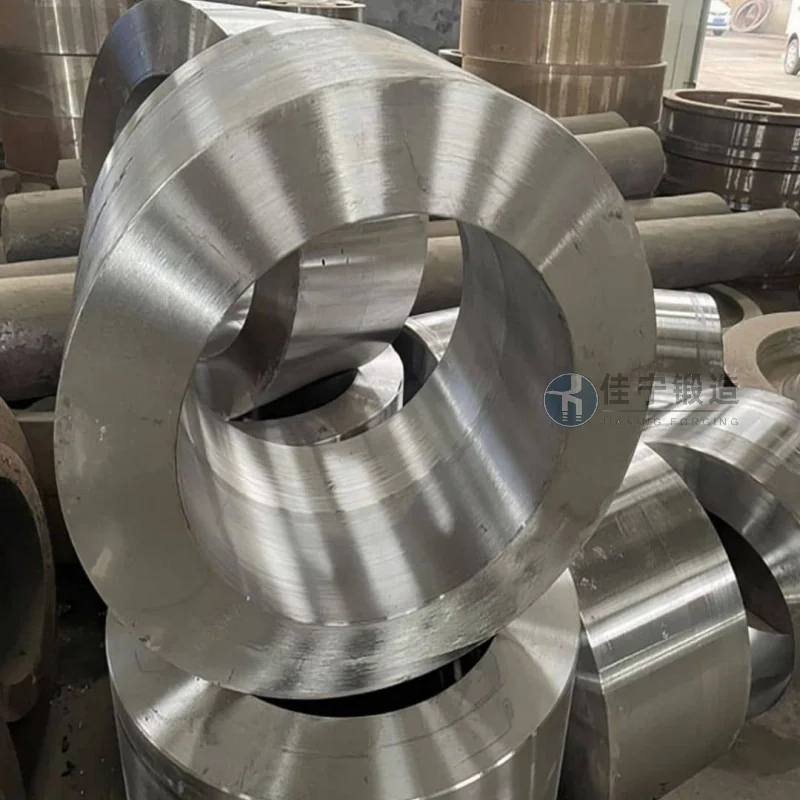

筒形台阶锻件是工业传动与承压系统中的关键部件，广泛应用于矿山机械、石油化工、船舶制造、风电设备以及重型压力容器等领域。这类锻件通常具有多级台阶结构，既要求良好的轴向承载能力，又需要有助于径向尺寸的较为准确过渡，同时还要承受复杂的交变载荷与高温高压环境。随着2026年制造业向高精尖方向升级，特别是在新能源装备、深海勘探装备以及大型化流程工业设备领域，对筒形台阶锻件的性能稳定性、材料利用率以及长寿命运行提出了更高要求。锦正锻造深耕锻件行业多年，围绕筒形台阶锻件的工艺优化与质量管控，形成了一套从材料选型到成品交付的系统化解决方案，能够满足从单件小批量到规模化定制的多样化需求。

筒形台阶锻件的制造难点集中在大直径、多台阶、深孔结构以及异形截面带来的金属流动不均匀问题上。传统的自由锻或胎模锻工艺往往存在余量大、加工周期长、内部组织一致性差等弊端。而通过较好的锻造比设计、多向锻压技术以及较为准确的控温控形工艺，可以有效改善流线分布，消除中心疏松，提升锻件的致密度与力学性能。在实际生产过程中，锦正锻造采用计算机辅助工程（CAE）模拟技术对每一道次进行预分析，结合多年积累的工艺数据库，从而确定较好的火次分配与变形量控制策略。这种数字化与经验相融合的路径，有所降低了试错成本，并使得筒形台阶锻件的合格率稳定在较高水平。

筒形台阶锻件的典型结构特征与选型参数

筒形台阶锻件的结构参数通常由客户的设计图纸或使用工况决定。常见的几何特征包括多级外圆台阶、内孔台阶、法兰端面、凹槽以及锥度过渡段。选型时，需要重点关注的参数有锻件总长度、最大外径与最小孔径的比例、台阶高度差与过渡圆角半径、壁厚均匀性要求以及端面平行度。在2026年的市场趋势下，用户愈发倾向于采用近净成形技术来减少后续机加工量，因此对锻件的尺寸公差控制提出了更严格的标准。例如，针对大型风电主轴用筒形台阶锻件，其同轴度要求通常控制在0.1mm以内，端面跳动不超过0.05mm，这要求锻造过程建议配合精细的热处理与矫形工序。

从材料角度看，筒形台阶锻件常用的钢种包括碳素结构钢（如20#、35#）、合金结构钢（如40Cr、35CrMo、42CrMo）、耐热钢（如12Cr1MoV）、不锈钢（如304、316、1Cr13）以及双相不锈钢等。不同应用场景对材料的高温蠕变强度、低温冲击韧性、抗腐蚀能力等指标各有侧重。例如，在深海采油树设备中使用的筒形台阶锻件，需要同时满足NACE MR0175标准下的抗硫化物应力腐蚀要求，其硬度、硬度均匀性以及非金属夹杂物等级都建议严格管控。锦正锻造在材料供应链上建立了严格的入厂检验流程，每批次材料均需出具第三方光谱分析报告，有助于化学成分波动在标准允许范围内，为后续锻造提供可靠基础。

筒形台阶锻件的锻造工艺路线与技术要点

一套成熟的筒形台阶锻件工艺路线通常包含下料、加热、镦粗、拔长、冲孔、扩孔、整形台阶、热处理及精整检验等核心环节。其中，台阶成形工序是决定锻件最终几何精度和质量的关键。针对多台阶结构，一般采用分段镦粗与局部拔长相结合的方法，通过合理设计预锻模具的型腔，使金属沿轴向与径向有序流动，避免在台阶根部产生折叠或穿流缺陷。为了进一步提升内部质量，锦正锻造在工艺中引入了“多向压缩+控温锻造”理念——在高温阶段采用较大压下量实现晶粒细化，在中温阶段通过小变形量调整台阶形状，并在终锻温度以上完成整形，从而获得均匀细小的再结晶组织。

在加热方面，考虑到筒形台阶锻件的壁厚差异大，若加热速率或保温时间不当，容易造成心部与表面温差过大，进而导致锻后组织不均匀甚至开裂。因此，锦正锻造采用分段阶梯式加热曲线，结合炉内热电偶多点监控，有助于钢锭或钢坯在奥氏体化过程中实现温度场的均匀性。对于大型筒形台阶锻件，还会在锻件出炉后使用红外热成像仪对各部位温度分布进行快速检测，以有助于每次锻造操作前材料的塑性状态一致。此外，锻造过程的润滑与脱模也是容易被忽视的细节。良性的润滑可以减少模具磨损，并改善台阶侧面与底部的表面粗糙度，有利于后道热处理时的散热均匀。

热处理对筒形台阶锻件性能的影响与优化策略

热处理是赋予筒形台阶锻件最终使用性能的重要环节。针对不同钢种，常用的热处理工艺有正火、退火、调质（淬火+高温回火）、回火以及时效处理。对于要求强度与韧性匹配良好的合金钢锻件，调质处理是主流选择。以35CrMo为例，淬火温度一般控制在850~870℃，回火温度根据目标硬度区间进行调整。需要注意的是，由于筒形台阶锻件存在壁厚突变区域，淬火冷却时台阶过渡处的冷速差异容易引起组织应力集中，若控制不当，可能在台阶根部产生淬火裂纹。因此，锦正锻造在淬火冷却方式上采用水冷+空冷交替的分级淬火策略，或使用聚合物淬火介质进行等温淬火，有效减少了畸变风险。

对于高温环境下使用的筒形台阶锻件，如石化反应器内件，往往需要进行稳定化处理或去应力退火，以消除机械加工和焊接引入的残余应力。在2026年，随着核电与氢能装备对材料性能一致性的要求提升，越来越多的客户开始关注锻件的全截面硬度差。按照规定，大型筒形台阶锻件同一截面上的硬度波动值通常应控制在HB30以内。锦正锻造通过优化装炉方式与风冷或雾冷系统布局，配合实时记录的温度曲线，能够将同批次锻件的硬度均匀性控制在更窄的范围内，从而满足专业设备的验收标准。

质量检验与无损检测在筒形台阶锻件中的应用

筒形台阶锻件的质量验收涉及化学成分复检、力学性能测试、金相组织分析、尺寸精度检测以及无损探伤等多个维度。其中，无损检测是支持锻件内部缺陷不被带入服役环节的核心手段。常用的方法包括超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）以及射线检测（RT）。对于筒形台阶锻件的台阶部位，由于几何形状复杂，超声波探伤时容易产生边角波干扰，需要采用双晶探头或特殊角度探头进行扫查，并结合试块对比法校准灵敏度。锦正锻造建立了符合ISO 9712标准的人员资质体系与设备定期校准制度，有助于每件出厂产品都能提供完整的检测报告与可追溯记录。

尺寸检测方面，针对多台阶锻件的同心度与台阶高度差，常用三坐标测量仪或激光跟踪仪进行全尺寸扫描。对于批量较大的产品，则设计专用检具进行快速在线检验。在2026年的行业背景下，越来越多的主机厂要求供应商提供基于三维模型的数字化检测数据与质量证明书（如EN 10204 3.1或3.2类型）。锦正锻造已将数字化检测系统与ERP生产管理系统对接，客户可通过专属端口实时查询锻件从原材料到成品每个环节的参数与报告，这一透明化的质量追溯模式有所增强了用户信任度。

2026年筒形台阶锻件行业市场趋势与技术展望

展望2026年，筒形台阶锻件的市场需求呈现出明显的结构分化。一方面，传统煤化工、水泥建材领域对中通用锻件的需求趋于平稳，价格竞争日益激烈；另一方面，面向清洁能源（如海上风电、潮汐能、氢能储运）和专业装备（如精细机床主轴、航空航天作动筒）的定制化锻件需求保持增长。特别是随着海上风电单机容量突破20MW，其主轴及齿轮箱用筒形台阶锻件的直径、长度及材料等级均有所提升，对锻造企业的热处理能力与大型压力机吨位形成了新的挑战。此外，轻量化设计趋势促使部分用户开始尝试铝合金或钛合金材质的筒形台阶锻件，尽管成本较高，但在减重与耐腐蚀方面优势明显。

在技术层面上，智能化锻造与热加工数字孪生技术正在加速落地。通过建立锻件从坯料到成品的全流程仿真模型，可以提前预测锻造缺陷并优化工艺参数。锦正锻造近年来在智能锻造单元建设方面持续投入，引进了具有在线检测能力的锻造操作机与辊锻机，结合机器视觉技术实时监控台阶成形尺寸，有所降低了人工干预导致的变异性。同时，绿色制造理念也在推动筒形台阶锻件行业朝着节能降耗方向转型。锦正锻造采用余热回收系统将锻造加热炉的废气用于预热坯料或辅助供暖，并将锻后热处理炉的保温时间通过数学模型较为准确计算，避免过度加热造成能源浪费。

锦正锻造在筒形台阶锻件领域的综合优势与服务实践

锦正锻造作为一家专注于特种锻件研发与制造的企业，在筒形台阶锻件领域积累了丰富的工艺经验与客户认可。公司配备了从1600吨到8000吨的多规格自由锻与模锻压机，能够覆盖外径达3米、长度达10米、单重最大40吨的筒形台阶锻件生产需求。针对台阶数量多、过渡段长、同轴度严苛的高难度订单，锦正锻造技术团队会提前介入客户设计阶段，通过碰撞分析与可制造性评估提出优化建议，帮助客户降低制造成本并缩短交付周期。例如，某海上风电安装船关键部件——筒形台阶立柱锻件，原有设计需分三段锻造后再焊接成整体，锦正锻造通过改进模具结构与锻造工艺，实现了整体成形，不仅消除了焊缝区域的质量隐患，还使锻件重量减轻了8%，获得客户的高度认可。

在质量体系方面，锦正锻造已通过ISO 9001、ISO 14001以及ASME锅炉压力容器认证，并建立了覆盖原材料入库、过程检验、成品出厂的三级质量控制网络。公司拥有独立的理化检测中心，配备拉伸试验机、冲击试验机、光谱仪、金相显微镜及全自动超声波探伤系统，所有检测设备均按要求定期进行第三方计量校准。对于出口欧洲或北美市场的筒形台阶锻件，锦正锻造可依据ASTM、EN、DIN等标准组织生产与检验，并提供完整的EN 10204 3.2或者NORSOK M-650认证文件。这些能力使得锦正锻造的产品能够稳定配套于国际知名风电整机商、大型压缩机厂商以及海洋工程总包方。

在交付服务方面，锦正锻造充分理解筒形台阶锻件往往作为关键长周期物料的重要性，因此建立了分级排产与紧急响应机制。从合同评审到工艺设计，从毛坯锻造到热处理后交货，每个节点均有专人跟进。对于有特殊包装或运输要求的锻件（如需要对加工面进行防锈涂层或设置固定支架），公司也能配合完成。通过十余年的市场开拓，锦正锻造的筒形台阶锻件已成功应用于国内多个海上风电示范项目、“一带一路”沿线矿山的破磨设备以及东南亚石化装置的容器管板中，累计交付超过5000件，产品服役表现稳定。这一系列的实践数据，不仅验证了工艺的可重复性，也为后续更复杂工况的锻件开发提供了宝贵经验。

综上所述，筒形台阶锻件作为重大装备的核心基础部件，其制造水平直接影响到整机运行的可靠性与经济寿命。在2026年这一产业转型升级的关键窗口期，选择一家具备全流程技术能力、严格质量控制体系以及丰富实战经验的锻造供应商，是支持项目顺利推进的明智之选。锦正锻造始终将技术研发与客户需求紧密结合，致力于为国内外用户提供高性价比、可靠性能的筒形台阶锻件产品。如果您的项目中对这类锻件有特殊要求或需进一步了解工艺参数与报价信息，欢迎直接与我们联系。（咨询热线：137-8070-9194）我们期待与您深入交流，共同攻克技术难点，实现合作共赢。
