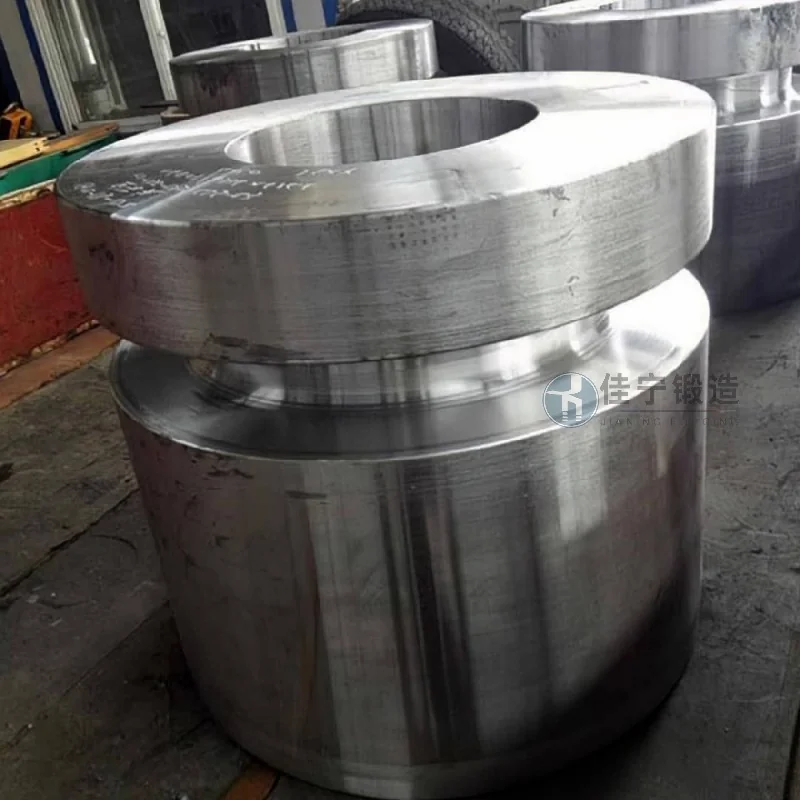

在重型机械、工程装备、矿山设备以及船舶制造等领域，液压油缸作为核心执行元件，其性能直接决定了整机的工作效率与使用寿命。而油缸缸筒，作为油缸的骨架与承压主体，往往采用锻件工艺制造，以有助于材料密实度、抗疲劳强度与密封配合精度。近年来，随着较大型装备与高频率作业工况的普及，市场对油缸缸筒锻件的质量要求已从“能用”转向“高效、耐用、轻量化”。本文基于锦正锻造多年深耕锻件领域的实际经验，结合2026年行业最新技术趋势与标准规范，系统阐述油缸缸筒锻件的选材、工艺、检测及应用要点，旨在为设备制造商、采购工程师及技术研发人员提供一份具有实际参考价值的技术说明书。
油缸缸筒在液压系统中主要承担导向活塞、容纳高压油液以及承受径向与轴向载荷的功能。相较焊接筒体与铸造筒体，锻件缸筒因金属流线连续、晶粒细化且无铸造缺陷，在抗爆裂、抗疲劳及密封面耐磨性方面具备应用优势。根据2026年行业数据统计，采用锻件缸筒的液压油缸平均无故障工作时间提升30%以上，特别是在矿山破碎机、盾构机顶推系统等冲击载荷频繁的工况中，锻件缸筒的可靠性成为设备安全使用的核心支持。
具体而言，合格的油缸缸筒锻件需满足以下几项基本性能指标：一是材料屈服强度不低于500 MPa，适用于20 MPa以上的中高压系统；二是内孔表面粗糙度控制在Ra 0.4以内，以降低密封件磨损与内泄漏风险；三是热处理后硬度均匀性需控制在HB±15范围内，避免局部软点导致变形或疲劳裂纹；四是超声波探伤须达到GB/T 6402或EN 10228标准中的3级以上要求，有助于锻件内部无缩孔、裂纹及非金属夹杂物。这些参数并非孤立存在，而是通过锻造比、温度控制和后续调质工艺的协同配合才能稳定实现。
当前油缸缸筒锻件的主流材料仍以低合金较较较较较高强度钢为主，其中27SiMn、45钢及40Cr应用较为广泛。但根据2026年工程机械行业的最新趋势，轻量化与高压力化驱动了对更良好性能材料的需求。例如，瑞典SSAB集团推出的Hardox系列耐磨钢在部分较高压油缸中逐步优化传统方案材料，而国内钢厂也已开发出专用的液压缸筒用锻钢牌号（如YJZ-1），在保持焊接性能的前提下将屈服强度提升至700 MPa级别。
选材时需综合考量工作压力、介质温度、冲击频次及成本预算。对于常规工作压力≤25 MPa的油缸，27SiMn经调质处理后即可满足需求，且性价比突出；当压力达到35 MPa以上或存在持续脉动负载时，应选用40Cr或42CrMo，并通过正火+回火工艺细化晶粒；而对于矿用自卸车举升缸等重载场景，锦正锻造推荐采用35CrMo或自主研发的复合微合金化钢种，其疲劳寿命较普通材料可延长40%。建议指出的是，材料选择建议与锻造比匹配——若锻造比小于4，材料内部原始铸态组织难以充分破碎，即便热处理后也难以发挥材料潜力。
油缸缸筒锻件的生产并非简单的“加热—锻打”，而是一套包含下料、加热、镦粗、冲孔、扩孔、拔长、预成型及终锻等步骤的精细工艺链。首先，应根据缸筒成品尺寸与加工余量计算毛坯重量，并选择连铸坯或轧制圆钢作为原料。原料入厂后需进行低倍组织检验与化学成分复验，这是锦正锻造严格执行的进厂控制节点，杜绝“黑坯”流入生产环节。
加热环节采用多段式升温曲线：预热段温度控制在800±20℃，保温时间不少于60分钟，有助于坯料心部透烧；随后快速升至1200~1240℃的锻造温度区间，但需控制高温停留时间以防止晶粒粗化。锻造过程的重点在于控制锻造比与变形量。以内径200 mm、壁厚40 mm的缸筒为例，通常采用两次镦粗两次拔长的工艺方案，使总锻造比达到6以上，从而在圆周方向上形成连续纤维流线，有所增强缸筒的环向抗拉强度。此外，冲孔工序中芯轴的对中性直接影响后续内孔加工余量，锦正锻造采用数控液压冲孔机配合激光定位系统，将偏心误差控制在±1.5 mm以内。
终锻完成后，锻件需在700℃左右的温度下进行喷雾冷却或堆冷，避免产生马氏体组织导致开裂。随后立即实施正火处理（加热至Ac3以上30~50℃，空冷），再转入调质工序——先淬火（淬火介质依据壁厚选择PAG淬火液或快速淬火油），再高温回火（540~620℃），最终获得回火索氏体组织，兼顾强度与韧性。目前行业内成熟做法是采用台车式电阻炉或全纤维天然气炉进行热处理，炉温均匀性需控制在±10℃，以有助于同一批次锻件性能一致。
热处理后的缸筒锻件需经粗车、精车、珩磨及表面处理等多道工序才能交付使用。粗车后留出0.5~0.8 mm的精加工余量，同时进行振动时效或热时效以消除切削应力。精车工序重点控制内孔直径公差，对于活塞密封沟槽直径精度应达到IT7级。珩磨是决定缸筒内表面质量的最终关键工序，采用金刚石珩磨油石，配合珩磨压力和往复速度闭环控制，可在5~8分钟内将表面粗糙度从Ra 1.6降至Ra 0.2~0.3，同时有助于圆柱度在0.02 mm/1000 mm以内。
表面强化方面，越来越多的客户要求对缸筒内壁进行滚压强化或电镀处理。高频滚压工艺可在内表面产生约0.2 mm深的残余压应力层，能有效抑制疲劳裂纹萌生，提升寿命30%以上。而硬铬镀层适用于腐蚀性介质或高清洁度要求场景，镀层硬度可达HV 850~950，但需注意镀前基体表面活性处理，防止剥落。同时，根据2026年欧盟新发布的《机械产品环境足迹》要求，镀铬工艺正逐步被环保型热喷涂（如HVOF喷涂WC-Co）替代，锦正锻造已布局相关工艺储备，可提供符合RoHS及REACH法规的绿色制造方案。
油缸缸筒锻件的质量控制覆盖原材料入库、过程检验、成品检测及售后追溯四大环节。检测手段包括化学成分光谱分析、力学性能试验、低倍组织酸蚀试验、金相显微组织评定、超声波探伤、磁粉探伤及尺寸三坐标测量。其中超声波探伤是出厂硬性项目，参照GB/T 4162或ASTM A388标准执行，探伤灵敏度需达到φ2 mm平底孔当量，缺陷不允许呈线性或密集分布。
行业标准方面，目前国内市场主要遵循JB/T 5924《液压缸缸筒技术条件》和GB/T 152.2《工程机械用油缸缸筒》，国外则参考ISO 6020/2及DIN 24554系列。注意，2026年1月我国更新了JB/T 5924-2025版本，新增了疲劳寿命验证条款：要求缸筒在1.5倍额定压力下循环10万次不得出现泄漏或变形。锦正锻造作为积极参与标准制定的企业之一，已按该要求升级了内部试验系统，可提供第三方检测报告。每一件出厂的缸筒锻件均刻有1追溯码，关联熔炼炉号、热处理曲线及检验员信息，实现全生命周期可溯源。
以某大型矿业集团旗下的电动液压铲车为例，其举升油缸原采用普通铸造筒体，平均服役寿命不足3000小时，频繁出现内孔拉伤与缸体开裂。经锦正锻造技术团队现场调研后，重新设计为锻件缸筒，材料选用42CrMo，锻造比提升至7.2，内孔珩磨后粗糙度达到Ra 0.25，并增加滚压强化。改造后的油缸在矿区极端低温（-40℃）与高粉尘条件下连续运行两年，累计工作超过18000小时，未发生任何失效。该项目的成功不仅验证了锻件缸筒在恶劣工况下的适应性，也为企业后续批量供货奠定了信任基础。
类似的案例还发生在港口岸桥的顶升系统、大型压力机的主油缸及风电液压变桨机构中。这些应用场景的共同特点是：高压、重载、高频率、长寿命需求。锦正锻造根据每类设备的具体工况参数（如峰值压力、行程频率、侧向力大小），提供定制化的锻造工艺与热处理方案，包括优化流线方向、调整调质硬度区间、设计防偏载结构等，有助于锻件与整机组合同步优化。
采购油缸缸筒锻件时，建议从以下维度评估供应商：一是看其是否具备完整的热处理与探伤设备，而非仅靠外包；二是考察同规格产品在真实工况下的验证数据，而非实验室理想状态；三是确认能否提供工艺设计文件（如锻造比计算、热处理曲线仿真）；四是评估其生产交付周期与产能稳定性。根据2026年1季度市场调研，常用规格缸筒锻件（内径100~250 mm）的单价区间在38~85元/公斤（含调质），交期普遍为20~35天，其中合金钢及较大规格锻件交期略长。
对于新开发机型，建议在图纸阶段即与锻造厂进行协同设计，例如预留合理的拔模斜度、确定毛坯余量并优化热处理变形方向。锦正锻造可提供免费技术会签服务，帮助客户降低后期加工成本。在供应链方面，由于2026年原材料价格波动较大（高合金钢原料同比上涨12%~15%），建议批量订单采用框架协议加月度调价机制，既锁定长期合作又规避市场风险。锦正锻造（咨询热线：137-8070-9194）多年深耕此领域，累计为国内外工程机械、矿山装备、海工装备等客户提供超过50万件油缸缸筒锻件，产品广泛配套于主流主机厂，并出口至欧洲与东南亚市场。
总而言之，油缸缸筒锻件的技术门槛体现在材料、锻造、热处理、加工及检测的全链条协同控制上。选购一件良好的缸筒锻件，本质上是在投资设备的长期可靠性。面对2026年行业向高压化、轻量化、绿色化转型的大趋势，唯有坚持工艺创新与质量闭环，才能锻造出真正满足工况需求的缸筒产品。上文从材料性能、工艺路线、精度把控到选型依据，已经基本涵盖了一名合格采购人员或设计工程师需要了解的要点。实际应用中，如遇具体技术难题或特殊规格需求，建议直接与专业锻造企业进行工艺对接，以获取最贴合项目的定制化解决方案。
服务热线
微信咨询
回到顶部
