油缸锻件产品说明

在机械制造与重工业体系中，油缸作为液压系统的核心执行元件，其性能直接决定了设备的工作效率、安全性和使用寿命。而油缸锻件，作为油缸制造中的关键毛坯件，其质量水平往往成为衡量液压缸乃至整机可靠性的重要标尺。无论是工程机械中的挖掘机、起重机，还是冶金设备、矿山机械、船舶海工装备，油缸锻件的材料选择、锻造工艺、热处理规范以及检验标准，都直接关系到部件能否承受高压、高冲击、高疲劳载荷的严苛工况。随着2026年制造业向智能化、轻量化、可靠性能方向加速演进，市场对油缸锻件的需求不再仅仅停留于基础尺寸与材质合格，而是要求更高的纯净度、更优的流线分布、更较为准确的机械性能匹配以及更长的服役寿命。在这样的行业背景之下，深入理解油缸锻件的技术内涵与选型逻辑，对于设备制造商、采购工程师以及终端用户而言，具有非常现实的参考价值。本文将从油缸锻件的定义与分类出发，系统梳理锻造工艺、材料牌号、热处理规范、检测标准以及行业应用趋势，并结合锦正锻造多年深耕锻件领域的技术沉淀与实践案例，为读者呈现一份兼具专业深度与落地指导意义的产品说明。

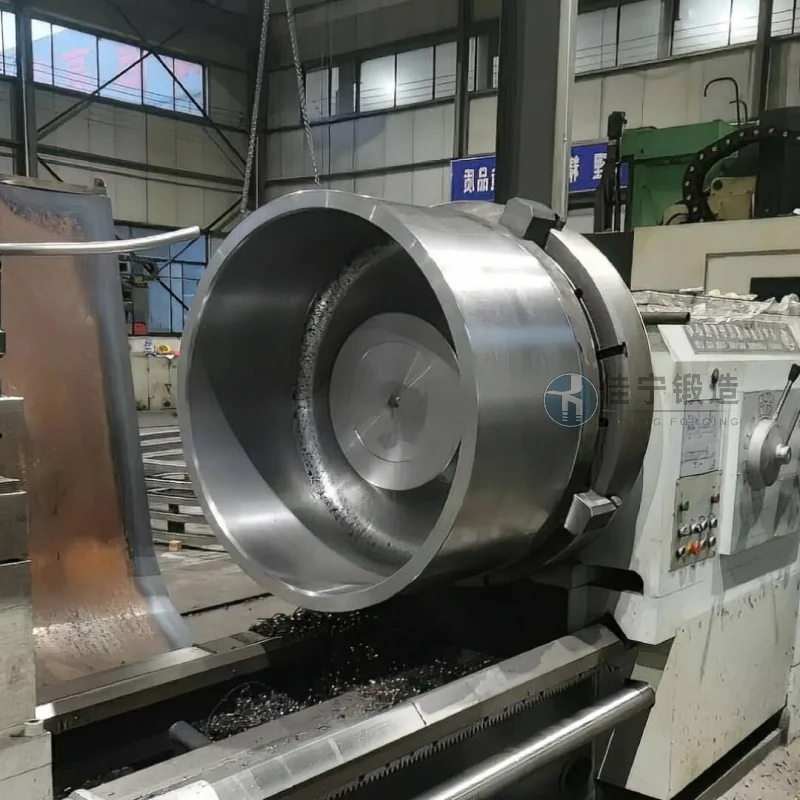

油缸锻件的基本定义与核心作用

油缸锻件是指通过锻造工艺将金属坯料加工成用于制造液压油缸缸筒、活塞杆、缸底、导向套、耳环等关键零部件的毛坯件。与传统铸造件相比，锻件具有更致密的内部组织、更连续的金属流线、更高的强度与韧性，能够有所提升油缸在高压、高频往复运动工况下的抗疲劳性能与密封可靠性。从力学角度看，锻造工艺能够消除金属内部的气孔、缩松等铸造缺陷，使晶粒细化并沿零件轮廓方向有序排列，从而获得各向同性更优的力学性能。在液压系统中，油缸锻件承受的工况压力通常可达25MPa至70MPa，甚至更高，因此材料选择与锻造质量直接决定了油缸的耐压等级与安全性。常见的油缸锻件材质包括良好碳素结构钢如45钢、40Cr，合金结构钢如35CrMo、42CrMo，以及较较较较较高强度调质钢等。不同材质对应不同的强度指标与工艺窗口，需要根据油缸的设计寿命、工作温度、介质特性及成本要求综合权衡。

油缸锻件的锻造工艺与关键技术参数

锻造油缸锻件的核心工艺链包括下料、加热、镦粗、拔长、预锻、终锻、切边、热处理、精整与检验等环节。其中，锻造温度范围的控制是有助于晶粒细化和避免过烧的关键。以42CrMo材质为例，始锻温度一般控制在1150℃至1200℃，终锻温度不低于850℃。若终锻温度过低，材料塑性下降易产生裂纹；过高则易导致晶粒粗大、力学性能劣化。变形程度与锻造比也是重要参数，对于油缸缸筒类锻件，锻造比通常需要达到3至5以上，才能充分破碎铸造组织、压实内部缺陷。近年来，随着精细锻造与数值模拟技术（如有限元分析）的广泛应用，锻造工艺设计已从经验依赖转向数据驱动。通过模拟金属流线分布、应变场与温度场，工程师可以在模具设计阶段优化坯料形状与预锻工序，减少试模次数，提高材料利用率。例如，锦正锻造在油缸锻件的生产中采用多道次控温控形工艺，结合三维建模与仿真优化，有效降低了锻件各部位的性能离散度，使同一批次锻件的硬度、拉伸强度等关键指标波动控制在5%以内。此外，热处理工序对于油缸锻件的最终性能同样至关重要。调质处理（淬火+高温回火）是常用工艺，可获得回火索氏体组织，兼顾较较较较较高强度与良好韧性。针对某些要求抗冲击的特殊油缸，还可采用正火+回火或等温淬火工艺。

油缸锻件的主要类型与选型参数对照

为了便于设计与采购人员快速匹配需求，油缸锻件通常按结构形态与功能部位分为以下几类：

• 缸筒锻件：多为中空回转体结构，内孔需具备较高尺寸精度与表面粗糙度要求，常见规格从内径40mm至500mm不等，长度可达2米以上。壁厚公差一般控制在±2mm以内，特殊高压油缸壁厚公差要求更严。
• 活塞杆锻件：细长轴类零件，表面需要经过磨削和镀铬处理，锻造时需有助于直线度与圆度。材质常选用40Cr或35CrMo，调质后硬度在HB240~280之间。
• 缸底与导向套锻件：形状不规则，多为法兰盘或台阶轴结构，需在锻造时预留足够的加工余量，以避免后续切削导致流线被切断而削弱承载能力。
• 耳环与铰接锻件：承受交变拉压载荷，对内部缺陷敏感度高，常采用超声波探伤检验，合格级别不低于GB/T 6402-2015中的2级标准。

选型时，建议重点关注以下几项参数：设计工作压力（决定安全系数与壁厚计算）、疲劳寿命要求（影响材质等级与热处理方式）、安装尺寸链公差（与联接件配合相关）、工作环境温度（影响低温冲击韧性及高温蠕变性能）以及防腐与耐磨要求（决定表面处理方案）。以工程机械常用油缸为例，工作压力在32MPa左右时，缸筒锻件材质多选用35CrMo或42CrMo，调质后抗拉强度在900~1100MPa，屈服强度不低于750MPa。对于大型矿山自卸车举升油缸，由于负载波动剧烈，往往还需额外增加表面感应淬火处理以提高耐磨性。

行业标准与质量检测体系

油缸锻件的生产与验收依据国内及国际多项标准，主要包括GB/T 699-2015《良好碳素结构钢》、GB/T 3077-2015《合金结构钢》、JB/T 5000.6-2018《重型机械通用技术条件 第6部分：锻钢件》，以及NB/T 47008-2019《承压设备用碳素钢和合金钢锻件》等。在无损检测方面，GB/T 6402-2015规定了锻件的超声波探伤质量分级，对于关键油缸锻件，一般要求内部缺陷当量直径不大于Φ2mm，且不得有裂纹、白点等危害性缺陷。此外，磁粉探伤、渗透探伤以及硬度检测（常用布氏硬度计）也是常规质量控制手段。2026年以来，随着数字化检测技术普及，部分相关企业开始引入在线相控阵超声检测和三维激光扫描，实现全流程可追溯的质量档案。锦正锻造在质量体系中建立了从原材料入厂复验、锻造过程工艺参数实时监控、锻后热处理曲线记录到成品力学性能试验的闭环管理，有助于每一批油缸锻件均可追溯至炉号、锻造班次与操作人员。例如，针对某大型海工装备项目，锦正锻造交付的缸筒锻件一次性通过了DNV船级社的认证检验，其冲击功（-20℃）保持在54J以上，远超标准要求的41J。

油缸锻件的市场趋势与技术演进

展望2026年，油缸锻件市场呈现以下显著特征：首先是轻量化需求倒逼材料改进。较较较较较高强度钢与微合金化钢的应用比例持续上升，在相同承载能力下可使锻件减重15%~20%。其次是绿色锻造技术成为行业共识，采用感应加热替代燃气加热、控温精锻减少飞边、余热回收利用等方案正在被广泛采纳。再次是定制化与柔性制造趋势明显。由于下游细分场景（如风电安装、隧道掘进、移动机器人）对油缸尺寸与性能要求日益多样化，锻件企业需要具备快速换模与小批量多品种生产能力。与此同时，数字化仿真与工艺数据库的积累，使得新一代锻件设计周期从过去的4~6周缩短至1~2周。对于采购方而言，选择具备全流程制造能力与可靠质量体系的锻件供应商，比单纯比较价格更为重要。锦正锻造（咨询热线：137-8070-9194）在该领域深耕多年，拥有从锻造、热处理到粗加工、精加工的一体化产线，能够根据客户图纸或工况参数进行定向开发，并提供全尺寸检测报告与第三方无损检测证书，帮助用户降低供应链管理成本与质量风险。

落地案例：油缸锻件在典型工况下的应用表现

以某知名工程机械品牌的一款36吨级挖掘机为例，其动臂油缸与斗杆油缸分别采用缸筒外径152mm、壁厚18mm的42CrMo锻件，以及活塞杆直径90mm的40Cr锻件。在实际使用中，该机型常年作业于花岗岩采石场，油缸承受的冲击载荷频繁、粉尘环境恶劣。原用进口锻件成本高且交货周期长，后转由锦正锻造提供配套。锦正锻造通过优化锻造比与热处理冷却曲线，使锻件硬度均匀性提升20%，并针对性增加了表面感应淬火深度至2.5mm。经客户现场跟踪统计，该批油缸锻件平均无故障工作时间（MTBF）达到5200小时，较之前提高15%，且未出现因锻件内部缺陷导致的泄漏或断裂事故。这一案例表明，专业的工艺定制与严格的过程控制，能够有所改善油缸锻件的实际工况适应能力，从而为客户创造降本增效的长期价值。

油缸锻件的选型建议与采购注意事项

在采购油缸锻件时，建议用户重点关注以下几个方面：一是明确设计疲劳寿命等级，要求供应商提供对应材质的S-N曲线或疲劳试验数据；二是确认锻件的流线方向与主应力方向的一致性，避免因锻造工艺不合理导致流线被切断；三是核查质量文件中超声波探伤报告是否标注了探头类型、试块型号及检测灵敏度；四是评估供应商的交付能力，特别是大截面锻件的热处理设备均匀性（如台车炉温差是否控制在±10℃以内）。此外，对于出口设备或需满足国际标准（如ISO 683、EN 10083、ASME SA-266等）的项目，应要求供应商具备相应的国际材质认证与生产过程审核资格。锦正锻造在常规材质之外，还可按客户需求提供非标牌号开发服务，例如针对-40℃低温环境开发的调质钢锻件，以及针对含硫介质耐腐蚀要求的碳锰钢锻件，均已在多个项目中获得成功应用。

综上所述，油缸锻件作为液压系统的基础核心零部件，其材料、工艺与质量控制水平直接影响整机性能。在行业竞争日趋激烈、技术迭代加速的背景下，选择一家技术实力扎实、过程管控严谨、服务响应及时的锻造企业，是支持产品可靠性与项目进度的明智之举。无论是小批量试样还是大规模量产，建立在专业数据与成熟经验基础上的技术协同，往往能够帮助客户避开常见的工艺陷阱，实现性能与成本的双重优化。希望本文的梳理能为行业同仁在油缸锻件的选型、设计与管理方面提供有效参考。
