套筒锻件产品介绍

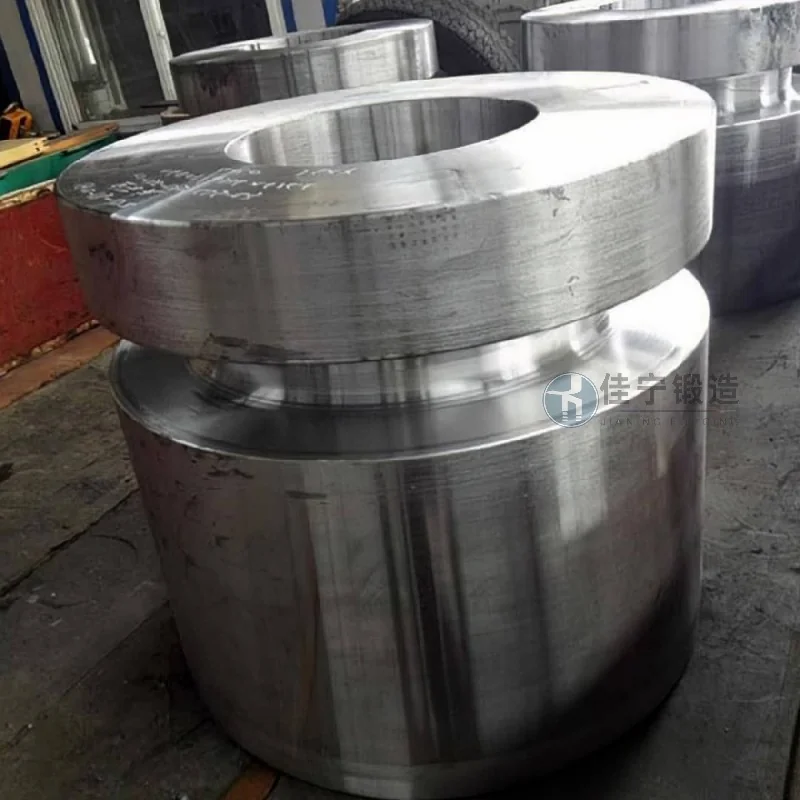

套筒锻件产品介绍：从工艺内核到选型应用的全景解析

在重型机械、石油化工、矿山设备以及工程机械等领域，套筒锻件作为关键的传动与连接部件，其性能直接决定了装备的运行稳定性与使用寿命。套筒锻件通常承载着扭矩传递、轴向定位、密封配合等多重功能，对材料的致密性、纤维流向的完整性以及尺寸精度有着极高的要求。随着2026年制造业向专业化、绿色化转型，行业对套筒锻件的需求不再局限于基础承载能力，而是向轻量化、长寿命、可靠性能方向演进。据行业研究机构预测，未来三年内，良好性能锻件在工程机械领域的应用占比将提升至65%以上，其中精细套筒锻件的年复合增长率有望达到8.2%。

锦正锻造作为深耕锻造行业多年的专业厂家，始终将套筒锻件的工艺研发与质量管控视为主要优势。从原材料入厂到成品出厂，我们建立了涵盖化学成分分析、超声检测、力学性能试验在内的全流程监控体系。针对不同工况下的套筒锻件，我们能够根据客户的实际负载、转速、工作温度等参数，定制化设计锻造工艺方案。无论是大型矿用破碎机上的耐磨套筒，还是精细机床主轴上的高精度衬套，锦正锻造均能通过自由锻、模锻、碾扩等不同工艺组合，实现产品内部组织致密无缺陷、表面光洁度与尺寸公差的双重支持。以下将从材料选型、锻造工艺、热处理技术、检测标准以及应用选型五个维度，系统解析套筒锻件的技术要点与市场趋势。

套筒锻件的材料选型原则与行业标准

套筒锻件的材料选择需要综合考量服役条件中的载荷类型、工作温度、介质腐蚀性以及经济性。目前主流的套筒锻件材料包括良好碳素结构钢（如45钢、40Cr）、合金结构钢（如42CrMo、35CrMo）、不锈钢（如304、316L）以及特殊用途的高温合金与耐腐蚀合金。其中，42CrMo因其良好的淬透性和综合力学性能，被广泛应用于承受重载和冲击的套筒锻件，其屈服强度可达到930 MPa以上，抗拉强度超过1080 MPa。对于需要在高温高压环境下工作的套筒，例如石油化工行业的法兰连接套筒，则需要选用15CrMo或12Cr1MoV等耐热钢，有助于在500℃以下仍能保持稳定的蠕变强度。

2026年发布的《锻制套筒技术条件》行业标准（JB/T 5000.8-2026修订版）进一步细化了不同工况下套筒材料的化学成分上限与力学性能下限。例如，针对矿山机械中频繁启停的套筒，标准要求材料在-20℃低温冲击韧性不低于27 J，以避免脆性断裂。锦正锻造在材料采购环节严格遵循ISO 9001及API Q1质量体系要求，每一批次的原材料均附带第三方炉号检测报告。我们与国内多家良好钢厂建立了长期合作，有助于材料纯净度满足国标（GB/T 699、GB/T 3077）或美标（ASTM A29、AISI）的要求。在实际选型中，我们会根据客户的图纸标注或使用工况，优先推荐经过市场验证的成熟牌号，并提供详细的材料性能对比表，帮助客户在成本与寿命之间找到平衡点。

锻造工艺对套筒锻件性能的影响

锻造工艺是决定套筒锻件内部质量最核心的环节。不同于铸造件可能存在的缩松、气孔等缺陷，锻造过程通过施加冲击力或压力使金属在固态下产生塑性变形，从而细化晶粒、破碎碳化物偏析并形成沿轮廓分布的纤维流线。对于套筒类零件，常见的锻造方式包括：

• 自由锻（开式锻造）：适用于单件或小批量生产，通过镦粗、拔长、冲孔等工序成形。适合大型套筒毛坯的初步成形，但加工余量较大，材料利用率通常在50%-70%。
• 模锻（闭式锻造）：通过模具约束金属流动，可一次性成形出接近成品形状的套筒。材料利用率可提升至80%以上，且尺寸重复性好，适合大批量生产。锦正锻造配备4000吨至16000吨系列模锻压力机，能够满足外径从100 mm到1200 mm的套筒锻件生产需求。
• 环轧（碾扩）：针对薄壁长套筒或异形截面套筒，采用径向轧制工艺可有效控制壁厚均匀性，减少后续机加工量。该工艺生产的产品纤维流线沿圆周方向连续分布，抗疲劳性能比自由锻提高30%以上。

在实际生产中，锦正锻造会根据套筒的壁厚比、高度直径比以及复杂程度，选择较好工艺路径。例如，对于壁厚差较大的变截面套筒，我们采用“镦粗+冲孔+马架扩孔”的自由锻复合工艺，先通过多次镦粗消除原始铸态组织缺陷，再通过马架扩孔较为准确控制内径与壁厚，最后在液压机上完成端面平整。每一步的变形量、变形温度（通常控制在1150℃-850℃之间）以及终锻温度均有严格的工艺卡记录，并配合红外测温系统实时监控，防止过热过烧或锻造不足。这种精细化工艺控制使得锦正锻造的套筒锻件内部组织达到1-2级晶粒度（GB/T 6394标准），横向力学性能与纵向性能比值超过0.9，远超行业平均的0.75。

热处理技术：赋予套筒锻件较好服役性能

锻造后的热处理是提升套筒锻件硬度和韧性的关键工序。常用的热处理工艺包括正火、淬火+回火（调质）、表面淬火以及渗碳/渗氮等化学热处理。不同用途的套筒对硬度、耐磨性及心部韧性的要求差异巨大：矿山机械用套筒通常要求表面硬度达到HRC 50-55，同时心部韧性在30 J/cm²以上；而精细机床用套筒则更关注尺寸稳定性，需进行多次去应力退火。

锦正锻造拥有多台程控井式淬火炉与回火炉，可处理最大直径1.5米、长度6米以内的套筒锻件。对于厚度较大的套筒，我们采用分级淬火工艺，先在280℃-320℃的硝盐浴中停留，使工件内外温度均匀后再进入油冷，有效降低淬火变形开裂风险。在调质处理中，我们通过控制回火温度（通常在550℃-650℃区间）和保温时间，获得回火索氏体组织，使套筒在保持较较较较较较高强度的同时具有良好的塑性和韧性。针对需承受高接触应力的套筒表面，如轧机轴承座衬套，我们采用感应淬火或激光淬火局部强化，使表面硬度达到HRC 58以上，而心部仍保持调质态，实现“外硬内韧”的力学梯度。

为了验证热处理效果，锦正锻造建立了包含布氏硬度计、洛氏硬度计、冲击试验机以及金相显微镜的检测实验室。每批套筒锻件均按照GB/T 225-2006标准进行末端淬透性试验，有助于淬透层深度满足设计要求。对于专业客户，我们还可提供热处理过程的温度曲线打印报告，以及工件不同部位的硬度分布图谱。正是这种对热处理工艺的严格把控，使得锦正锻造的套筒锻件在使用寿命上平均比普通锻造件延长30%以上，有效降低了客户的设备维护频率。

质量检测与行业认证体系

套筒锻件作为传递扭矩和承受压力的关键部件，其质量检测建议覆盖从原材料到成品的全周期。锦正锻造执行三级检验制度：自检（操作工在工序间进行）、互检（下道工序对上道工序检验）和专检（质检部独立抽检）。主要检测项目包括：

• 化学成分分析：采用直读光谱仪检测C、Si、Mn、S、P等元素含量，有助于符合对应的材料标准。
• 力学性能测试：包括拉伸试验（屈服强度、抗拉强度、断后伸长率）、冲击试验（常温及低温）、硬度试验。每批抽取2%-5%的试件进行破坏性测试，有助于数据可追溯。
• 无损检测：1超声波检测（UT）按GB/T 6402标准执行，检查内部裂纹、白点、夹杂物；对于重要部位，增加磁粉检测（MT）或渗透检测（PT）表面缺陷。
• 尺寸与形位公差：使用三坐标测量仪、激光测径仪等，控制内径、外径、圆度、圆柱度、同轴度等关键参数，公差等级可达IT7-IT8。

在2026年的市场环境下，越来越多的终端用户要求锻件供应商具备ISO 14001环境管理体系以及ISO 45001职业健康安全管理体系认证。锦正锻造不仅通过了上述认证，还获得了欧盟CE认证和德国TÜV部分产品认证，为出口欧美市场提供了资质支持。同时，我们积极参与行业团体标准的制定，推动套筒锻件在绿色制造方面的规范，例如采用余热利用技术将终锻余温用于后续热处理，降低单位产品能耗约15%。

套筒锻件的选型误区与实用建议

在实际采购中，部分企业容易陷入以价格为导向的选型误区，忽略了套筒锻件的服役条件匹配度。以下列举三种常见误区及应对策略：

• 盲目追求高硬度：高硬度往往伴随着脆性上升，在冲击载荷下容易发生脆断。建议根据负载类型确定硬度范围，例如周期性冲击工况优先选择调质态（HRC 28-32），连续平稳负载可选择表面淬火（HRC 50-55）。
• 忽略纤维流线方向：套筒锻件的纤维流线应与主应力方向一致。例如承受径向压力的套筒，要求流线沿圆周方向分布；承受轴向拉力的套筒，流线应沿轴向。若流线方向不合理，寿命可能缩短一半以上。锦正锻造在工艺设计阶段会通过锻件三维模拟（CDF）预测流线走势，并出具纤维流线图供客户确认。
• 放大余量导致成本上升：部分设计人员为了安全，将套筒壁厚放大10%-20%，造成材料浪费和重量增加。实际上，通过优化锻造变形比和选用高纯净度材料，可以在不增加壁厚的情况下满足强度要求。锦正锻造可为客户提供有限元分析（FEA）服务，在有助于安全系数不低于1.5的前提下，实现减重5%-10%。

对于2026年即将实施的《绿色锻件评价指南》，建议企业在选型时关注供应商是否具备碳足迹核算能力。锦正锻造已率先完成产品全生命周期碳足迹评估，可为客户提供每吨锻件的碳排放数据，帮助终端企业完成ESG报告中的范围三排放核算。从长远来看，选择具备综合技术实力与环保意识的锻造厂，比单纯比较单价更具经济性和可持续性。

结尾：套筒锻件的质量不仅影响单一设备的运行，更关联到整条生产线的可靠性与安全性。从材料基因到锻造变形，从热处理相变到精细检测，每一个环节都需要以严谨的工程思维来对待。锦正锻造（咨询热线：137-8070-9194）始终坚持以数据驱动的工艺优化和以客户需求为导向的服务理念，在套筒锻件领域积累了超过二十年的一线经验。无论是标准型号的批量供应，还是非标异形件的定制开发，我们都能够提供从毛坯到成品的一站式解决方案。未来，随着新材料技术和数字孪生技术在锻造行业的深度融合，套筒锻件将朝着更轻、更强、更耐腐蚀的方向迭代。锦正锻造将继续投入研发资源，与客户共同应对复杂工况带来的挑战，为装备制造业的高质量发展提供坚实的锻件基础。
