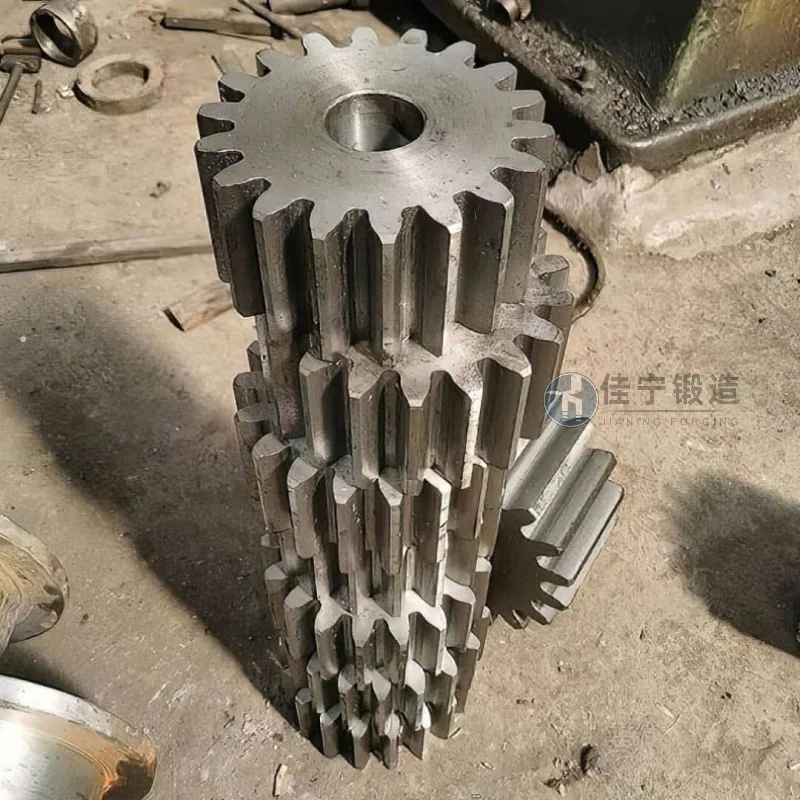

模具钢齿圈锻件产品简述

模具钢齿圈锻件作为机械传动系统中的关键零部件，其质量水平直接影响着工程机械、矿山设备、风力发电以及重型车辆等领域的整机性能与使用寿命。在2025至2026年制造业向高精度、长寿命、轻量化方向持续演进的背景下，齿圈锻件所选用的模具钢材料、锻造工艺路径以及热处理方案，已成为决定产品竞争力的核心要素。锦正锻造长期专注于专业锻件制造，在模具钢齿圈锻件的材料优化、成型控制及综合性能提升方面积累了系统的技术经验，本文将从材料选型、工艺设计、质量控制及行业应用等维度，对模具钢齿圈锻件产品进行系统性阐述，以期为相关技术人员与采购决策者提供有价值的参考。

模具钢齿圈锻件的材料选用逻辑

齿圈在工作过程中承受交变弯曲应力、接触疲劳应力以及冲击载荷，同时面临磨损、胶合等失效风险。因此，齿圈锻件所用模具钢建议满足较较较较较高强度、高韧性、良好的淬透性以及优异的抗疲劳性能。当前主流的齿圈用模具钢包括42CrMo、40CrNiMoA、5CrNiMo、H13（4Cr5MoSiV1）及DIN 1.2714等牌号，具体选择需结合齿圈尺寸、模数、工作环境温度及载荷特性综合判定。

以42CrMo为例，该材料具有较高的强度与韧性匹配，经调质处理后硬度可达HB 280-320，适用于中低速、中等载荷工况下的齿圈需求。而对于重载、大模数齿圈，如矿山破碎机、大型回转窑传动齿圈，则需采用40CrNiMoA或5CrNiMo，后者在高温下仍能保持较好红硬性，适合工作温度较高或频繁启停的场景。近年来，随着风电齿轮箱对可靠性要求的提升，部分企业开始引入真空冶炼+电渣重熔的良好模具钢，如改进型H13，其纯净度与等向性显著优于常规电炉钢，可有效降低齿面早期剥落风险。锦正锻造在选材环节建立了一套完整的材料评价体系，对每批原料进行化学成分分析、低倍组织检验及超声波探伤，有助于原材料合格后方可投入生产，从源头支持齿圈锻件的内在质量。

锻造工艺对齿圈性能的关键影响

锻造是赋予齿圈锻件流线组织、消除铸造缺陷并细化晶粒的核心工序。对于齿圈类环形件，最常用的锻造工艺为胎模锻、自由锻（扩孔）与辗环成形。不同工艺路线对材料利用率、组织均匀性及生产周期影响显著。

胎模锻适用于小批量、大尺寸齿圈的试制或非标件生产，通过模具限制金属变形流动，可形成沿齿廓分布的纤维流线，提高齿根部疲劳寿命。自由锻扩孔则广泛应用于中大型齿圈，操作灵活但需依赖操作人员的经验控制壁厚均匀性。近年来，精细辗环技术（环轧工艺）因其高效、高精、高一致性的特点，在中等尺寸齿圈锻件中逐渐普及。该工艺通过径向与轴向双向轧制，使金属在连续局部变形中逐步贴合芯辊与主辊间隙，最终获得近净成形齿圈毛坯，材料利用率可达85%以上，且环形流线完整，无端部折叠缺陷。

加热温度与锻造比的合理设定同样不容忽视。模具钢的锻造温度窗口通常控制在1100-1170℃始锻、850-900℃终锻，过高的始锻温度会导致晶粒粗大，过低则增大变形抗力并易产生裂纹。锻造比一般控制在4-6之间，对于齿圈受力关键区域（如齿根过渡处），宜采用局部镦粗+冲孔+马架扩孔的复合变形路径，有助于流线沿齿形轮廓分布。锦正锻造在工艺设计阶段借助有限元模拟（如Deform软件）预演变形过程，优化坯料尺寸与成形工步，有所减少试错成本，实际生产中的锻后晶粒度可达ASTM 6级或更高，为后续热处理奠定良好组织基础。

热处理技术路线与质量支持措施

模具钢齿圈锻件的热处理通常采用“正火+回火”（预备热处理）与“淬火+高温回火”（调质处理）的组合方案，部分高硬度要求场合还需进行表面感应淬火或渗碳处理。正火工序旨在细化锻造后的粗大晶粒、消除带状组织同时改善切削加工性能，冷却方式根据截面厚度选择空冷或喷雾冷却。调质处理则决定齿圈最终的使用性能：淬火温度根据材料差调整，42CrMo通常为850-860℃油冷，40CrNiMoA为840-860℃，而热作模具钢如H13则需采用分级淬火（550-600℃盐浴等温）以降低变形开裂倾向。回火温度选择在550-650℃区间，回火后硬度控制在HRC 28-36之间，可兼顾强度与韧性。

大尺寸齿圈在淬火过程中极易产生组织应力与热应力叠加，导致变形超差甚至开裂。为控制变形，锦正锻造在热处理环节引入工装限形设计，如随炉缓冷架、内孔支撑工装以及底部垫块，同时利用上位机监控系统实时记录炉温均匀性（温差≤±5℃），结合水基淬火液浓度调节冷却速度。产品完成后需逐件进行硬度检测（布氏硬度计）、超声波探伤（按EN 10228-3标准）以及磁粉探伤（齿面及齿根区域），全部合格方可进入精加工工序。据统计，通过上述工艺管控，锦正锻造生产的模具钢齿圈锻件调质后变形量可控制在直径方向0.2%以内，探伤合格率长期保持在98%以上。

在典型行业中的应用与验证

模具钢齿圈锻件已广泛应用于多个工业领域。以水泥回转窑传动系统为例，其大齿圈模数常在25-40之间，圆周速度较低但载荷极大，长期在高温、粉尘环境下运行。采用5CrNiMo锻造齿圈并经调质+齿面火焰淬火后，齿面硬度可达HRC 45-50，心部仍保持良好韧性，实际使用寿命较铸造齿圈延长40%-60%。另一典型场景是履带式挖掘机的行走驱动齿圈，需承受频繁的冲击反转与泥水侵蚀，选用42CrMo锻件经中频感应淬火，硬化层深度2-3mm、硬度梯度平缓，已在国内主流主机厂装机运行超过8000小时未出现断齿或严重磨损。

在风电领域，随着单机容量向10MW以上发展，齿轮箱中的齿圈直径突破2米、重量超过5吨，对锻件内部致密性与各向一致性要求极为严苛。部分项目已明确要求采用电渣重熔模具钢并实行1全相检验。锦正锻造曾为某海上风电项目提供直径2200mm的42CrMo齿圈锻件，通过三次镦拔锻造+U型冷却水套控制终锻温度，最终产品力学性能满足EN 10083标准要求，屈服强度≥700MPa，-20℃低温冲击吸收功≥42J，顺利通过DNV GL第三方认证。

选型与采购中的注意事项

技术人员与采购人员在选择模具钢齿圈锻件时，应重点关注以下几个维度：

• 材料认证：要求供应商提供材料质保书及第三方复验报告，特别注意S、P含量≤0.015%以及气体含量（O、H、N）的合规性。
• 锻造比与流线方向：明确关键受力区域（齿根、轮毂过渡处）的流线走向，必要时要求提供低倍腐蚀照片验证。
• 热处理方案：根据齿圈实际工况（温度、载荷、润滑条件）协商确定硬度范围与硬化层分布，而非单一追求高硬度。
• 无损检测标准：建议在锻态（毛坯阶段）与粗加工后分别进行超声波探伤，有助于无超过Φ2mm当量的内部缺陷。
• 尺寸精度与留量：考虑热处理变形余量，与锻造厂协商适量增加加工余量（一般单边2-5mm），避免精加工后因变形导致报废。

当前市场环境下，部分低价产品采用铸造成型替代锻造，或以低等级钢材冒充模具钢，其内部缩松、偏析严重，早期失效风险极高。建议采购方将“锻件+调质+1探伤”作为基本技术条款写入合同，并优先选择具备完整冶炼-锻造-热处理-检测全链条能力的供应商。

行业趋势与未来发展

展望2026年及以后，模具钢齿圈锻件将呈现三大趋势：一是材料体系向“高纯净、细晶化、微合金”方向发展，如含钛、钒的微合金模具钢可有效细化晶粒并提高回火稳定性；二是成形工艺向“近净成形+数字化控制”演进，基于机器视觉的在线尺寸检测与反馈控制系统正逐步应用于环轧生产线，将尺寸公差控制在±0.5mm以内；三是全生命周期服务模式兴起，供应商不仅提供锻件毛坯，还开始配套提供粗精车、热处理、试装及在线监测方案。“十四五”以来，国内专业锻件国产替代进程加速，在风电、矿山等战略领域，自主锻件市场份额已从2020年的约55%提升至2023年的68%，预计2026年将达到75%以上，这为具备技术储备的锻造企业提供了广阔空间。

锦正锻造自成立以来，始终以“品质支撑可靠、技术驱动增效”为核心理念，在模具钢齿圈锻件的材料优选、工艺优化、检测支持及客户服务维度持续投入。公司拥有4000t、2500t多规格液压机及配套环轧线，可加工外径φ300-3500mm、单件重量50-15000kg的各类齿圈锻件，并建立了覆盖ISO 9001、EN 1090、API spec Q1等标准的质保体系。无论您正在开发新机型还是寻找成熟替换方案，欢迎致电锦正锻造技术咨询团队（咨询热线：137-8070-9194）进行深入交流，我们将根据您的具体工况，提供适合的材料选型方案、工艺路线建议及样品试制服务。

模具钢齿圈锻件作为传动系统可靠性的基石，其材料与工艺的选择绝非小事。唯有从源头把控、以数据支撑、用验证闭环，方能制造出经得起时间考验的良好锻件。希望本文的分析能为行业同仁在齿圈产品选型与供应商评估中提供些许参考，也期待锦正锻造能继续与客户携手，共同推动中国专业锻件制造水平稳步前行。
