回转齿圈锻件产品简介

回转齿圈锻件产品简介

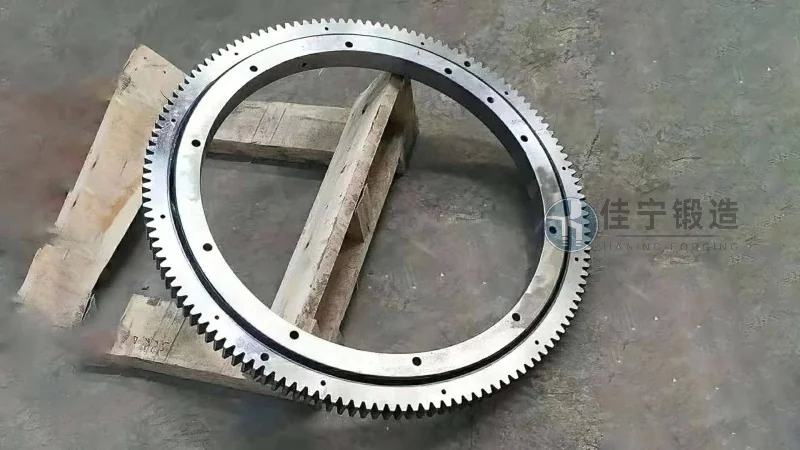

回转齿圈锻件作为大型回转支承系统中的核心承载部件，广泛应用于工程机械、风电设备、港口机械、矿山机械以及航空航天等重载领域。其功能不仅在于传递扭矩、实现旋转运动，更需要在极端工况下承受巨大的轴向力、径向力及倾覆力矩。随着制造业向高精度、可靠性能方向演进，特别是2026年前后，风电装机容量持续增长、工程机械智能化升级加速，对回转齿圈锻件的材料性能、加工精度及使用寿命提出了更高要求。锦正锻造深耕锻件领域多年，依托成熟的热加工工艺与严格的过程控制体系，持续为行业提供兼具强度与韧性的回转齿圈锻件产品。本文将从产品定义、制造工艺、材料选择、质量控制及市场趋势等维度，系统梳理回转齿圈锻件的技术要点，帮助采购人员与技术人员更全面地理解这一关键部件的选型与评价标准。

在当前的行业背景下，回转齿圈锻件不再仅仅是简单的环形锻件，而是融合了材料科学、精细锻造、热处理及无损检测等多学科交叉的高技术产品。根据中国锻压协会2025年发布的数据，国内大型锻件市场规模已突破1800亿元，其中回转齿圈锻件占比约为12%，且以年均8.5%的速度增长。这一增长主要源于风电行业的大兆瓦机组趋势——单机容量从5MW向8-10MW升级，回转齿圈的直径随之增大至4米以上，对锻件的整体致密度、晶粒度以及齿面硬化层均匀性提出了近乎苛刻的要求。与此同时，工程机械领域对回转支承的寿命要求从过去的5000小时提升至10000小时以上，倒逼锻件企业从原材料冶炼开始进行全流程精益管控。锦正锻造在这一进程中，通过优化锻造比与热处理工艺参数，使产品的疲劳寿命指标稳定提升，在多个头部主机厂的台架试验中表现出色。

回转齿圈锻件的核心应用领域与工况特点

回转齿圈锻件主要服务于需要大角度回转运动的机械设备，其典型应用包括但不限于以下几类：

• 风电变桨与偏航系统：变桨轴承和偏航轴承的外圈常采用齿圈锻件，在低转速、重载荷、高腐蚀环境下工作。2026年海上风电装机规划超过30GW，齿圈锻件需满足EN 10084及ISO 6336标准对渗碳层深度与硬度梯度的要求，同时具备优良的低温冲击韧性（-40℃下KV2≥27J）。
• 工程机械回转机构：挖掘机、起重机、旋挖钻机的回转支承齿圈承受频繁启停与冲击载荷。根据GB/T 37467-2019标准，齿面硬度要求达到HRC 55-62，硬化层深度1.5-3.5mm，且齿根处不允许出现脱碳或微裂纹。锦正锻造在该领域积累了多年经验，为多款50吨级以上挖掘机配套的回转齿圈锻件，实现了每批次200件以上的稳定交付，废品率控制在0.3%以内。
• 港口机械与船用设备：岸桥、卸船机的回转塔架齿圈直径可达8米以上，采用42CrMo4或17CrNiMo6材料，锻造后需进行调质加齿面淬火处理。此类锻件的难点在于控制大截面材料的偏析与带状组织，锦正锻造通过采用多向锻造工艺与分级淬火技术，有效消除了粗晶与混晶现象。

在工况特点方面，回转齿圈锻件通常处于低速重载的回转运动中，齿面接触应力可达800-1200MPa，且伴随泥水、砂石等杂质侵入的磨粒磨损环境。因此，材料不仅要具备高抗拉强度（≥950MPa）与屈服比（≥0.8），还需有助于心部足够的韧性以吸收冲击能量。2026年发布的《重型机械回转支承技术条件》修订稿中，新增了对锻件超声波探伤缺陷等级的限定，要求单个缺陷当量直径不超过Φ2mm，密集缺陷区面积不超过探伤面积的5%。这些标准的提升，促使锻件制造企业不得不从冶炼环节开始把控夹杂物含量，例如将钢中硫含量控制在0.015%以下、氧含量控制在20ppm以内。

回转齿圈锻件的制造工艺流程与技术要点

回转齿圈锻件的制造涉及从原材料验收到最终精加工的多个环节，每一道工序都直接影响产品的使用性能。锦正锻造的工艺路线可概括为：钢锭冶炼→加热→自由锻/环锻→正火+回火→粗车→调质处理→精车→齿面感应淬火→回火→精加工→无损检测→防锈包装。其中几个关键技术点值得深入探讨：

1. 锻造工艺设计：对于直径超过3米的齿圈锻件，常采用胎模锻或辗环工艺。锻造比一般控制在3.5-5.0之间，以有助于铸态组织充分破碎。锦正锻造在辗环过程中采用闭环力控制模式，实时监测径向和轴向的变形量，使壁厚公差控制在±2mm以内。针对异形截面齿圈（如带法兰边的结构），则采用预锻+终锻两工步设计，避免折叠与充不满缺陷。
2. 热处理制度优化：调质处理是决定齿圈锻件综合力学性能的工序。锦正锻造通过计算机数值模拟（FEM）预先计算淬火过程的温度场与应力场，合理制定加热速度、保温时间及冷却介质。例如，对于42CrMo4材料，淬火温度控制在850-860℃，采用水基聚合物淬火液，冷却时间较为准确到秒级，使心部硬度控制在HB 260-300范围，且断面硬度差不超过15HB。之后的回火温度选择550-580℃，获得回火索氏体组织，兼顾强度与塑性。
3. 齿面感应淬火：齿面接触疲劳强度主要取决于硬化层深度与硬度分布。锦正锻造采用中频与高频双频感应加热工艺，齿顶与齿根部位的硬化层深度差异可控制在0.5mm以内。通过感应器形状的定制化设计，有助于齿槽底部也能获得足够的加热深度。淬火后需进行低温回火（180-200℃）以消除淬火应力，同时表面硬度达到HRC 58-62，硬化层深度2.0-3.0mm。这一工艺参数已被多个齿圈用户列为验收标准。

在质量控制方面，锦正锻造建立了全流程的可追溯体系。每件锻件从钢锭熔炼开始即赋予1编号，记录材料牌号、炉号、锻造温度、热处理曲线、探伤图谱等50余项参数。无损检测环节采用超声波（UT）与磁粉（MT）双重验证，依据EN 10228-3和ASTM A388标准执行。对于关键承力齿圈，还附加开展残余应力测试与微观金相分析，有助于组织均匀性达到ISO 594-2规定的1级水平。

材料选择与行业标准适配

回转齿圈锻件的材料选型需综合考虑载荷性质、工作温度、润滑条件及成本因素。目前主流的材料体系包括：

• 42CrMo4（AISI 4140）：中等合金结构钢，调质后具有较高的强度与良好的韧性，广泛用于工程机械与通用机械。锦正锻造采用电炉冶炼+炉外精炼（LF+VD）工艺，将气体含量控制在较低水平，使A类夹杂物（硫化物）不超过1.5级，B类（氧化物）不超过1.0级。
• 17CrNiMo6（17CrNiMo6）：渗碳型合金钢，淬透性优异，渗碳后齿面硬度高、心部韧性好，适用于大型风电齿轮齿圈。其渗碳层组织需达到F+CH等级，无网状碳化物或残余奥氏体超标。锦正锻造针对该材料开发的深层渗碳工艺，可将有效硬化层深度做到4.5-6.0mm，且过渡区碳浓度梯度平缓，避免齿面剥落。
• 42CrMo4V：添加微量钒元素的改进型材料，细化了晶粒，提高了回火稳定性，适用于高疲劳寿命要求的齿圈。锦正锻造在与国内某风电主机厂合作的项目中，采用此材料制作的回转齿圈锻件，在台架试验中通过了2×10⁶次循环疲劳测试，齿根无裂纹萌生。

在标准适配方面，国内回转齿圈锻件主要参照GB/T 37467-2019《工程机械 回转支承》、JB/T 2300-2018《回转支承》、以及风电领域的NB/T 31047-2013。对于出口产品，则需要满足ISO 76/ISO 281轴承寿命计算标准、DIN 17210渗碳钢规范、以及AGMA 2001齿轮强度设计指南。锦正锻造已获得ISO 9001:2025质量管理体系认证，并按照IATF 16949的部分要求对过程进行管控，有助于每批产品均附带完整的质量文件。

2026年市场趋势与技术动向

展望2026年及以后，回转齿圈锻件行业将呈现三大发展动向：一是轻量化与较较较较较高强度化并行。随着碳纤维复合材料在工程机械结构件中的应用，回转齿圈锻件需要在等强度的前提下减重10-15%，这要求锻造企业开发更较较较较较高强度的合金钢（如屈服强度≥1200MPa）并配合空心化或异形截面设计。二是数字化与智能制造。锦正锻造已引入多工位智能锻造生产线，通过传感器实时采集加热温度、变形力、流变应力等数据，结合AI算法优化锻造参数，使材料利用率从传统的75%提升至82%以上。三是全生命周期服务延伸。越来越多的主机厂要求锻件供应商提供疲劳寿命预测、在线监测方案及再制造技术支持。锦正锻造针对这一需求，建立了回转齿圈锻件的大数据失效分析库，可基于客户工况参数给出剩余寿命评估报告。

在具体数据层面，根据2025年第四季度行业调研，国内主要风电主机厂对回转齿圈锻件的合格率容忍度已从95%提升至98%，且要求供应商具备72小时内售后响应能力。锦正锻造的常备库存能力达到2000吨以上，可覆盖常用规格（外径1.5-6米、壁厚80-250mm）的快速交付。同时，针对海外客户，公司产品已通过DNV·GL船级社认证，可满足欧盟CE及美国API对锻件的准入要求。以澳大利亚某矿山设备项目为例，锦正锻造提供的42CrMo4回转齿圈锻件，在盐雾腐蚀试验中耐受1000小时无红锈，获得客户书面认可。

锦正锻造的技术优势与服务支持

锦正锻造自成立以来，始终专注于大型锻件领域的技术积累与工艺创新。公司在原材料的源头管控上不遗余力，与国内大型特钢企业建立战略合作，优先选用真空脱气、电渣重熔等良好钢锭。锻造车间配备3000吨、5000吨及8000吨三台水压机，配合Ø6米辗环机，可覆盖目前市场上主流回转齿圈的外径范围。热处理采用全自动调质生产线，炉温均匀性控制在±5℃以内，配合德国进口的淬火介质流量控制装置，有助于产品硬度一致性。在检测环节，配备有相控阵超声波探伤仪、三坐标测量机、齿形齿向检测仪等精细设备，能够实现齿圈锻件的全尺寸与全缺陷扫描。

在项目落地案例方面，锦正锻造曾为国内某大型工程机械企业配套25吨挖掘机回转齿圈锻件，单批次数量500件，从订单到交付仅用时45天，产品一次交检合格率达99.2%。另一例是为欧洲某风电齿轮箱企业开发的17CrNiMo6渗碳齿圈锻件，在满足EN 10084标准的前提下，通过优化锻造温度与锻后控冷，使晶粒度稳定在7级以上，消除了通常出现的混晶带。这些实践的积累，不仅验证了工艺的可靠性，也沉淀了可复用的参数数据库。

对于有回转齿圈锻件采购或定制需求的客户，锦正锻造提供从图纸评审、材料选型建议到热处理方案设计的一站式技术服务。技术团队平均从业经验15年以上，能够协助客户优化齿圈结构，降低齿根应力集中系数。同时，公司支持小批量试制与大产量订单的灵活切换，并可配合客户进行第三方检测机构的现场见证。更多产品信息与选型咨询，欢迎直接与锦正锻造联络（咨询热线：137-8070-9194），我们将提供详细的技术方案与商务报价。

结语与选型建议

回转齿圈锻件的质量直接关系到整机的安全性与使用寿命，在选购时应从材料成分、锻造流线、热处理硬度均匀性及无损探伤结果等维度进行综合评估。建议采购方要求供应商提供完整的可追溯性文件，包括炉前分析报告、力学性能试验数据、超声波探伤图谱及金相照片。对于大兆瓦风电或大型海工设备，还应关注供应商是否具备大截面锻件的模拟分析能力与应急抢修预案。锦正锻造始终以技术驱动服务，坚持“品质为先、持续改善”的准则，致力于为客户提供可靠性能的回转齿圈锻件解决方案。期待与更多行业伙伴携手，共同推动重载回转支承技术的进步与发展。
